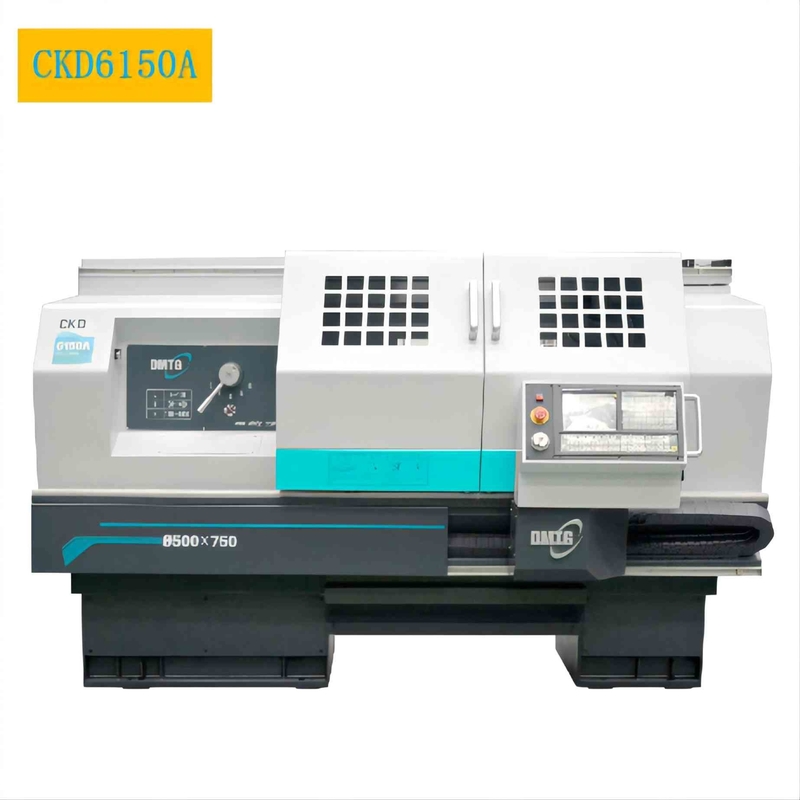

Machine horizontale de tour de commande numérique par ordinateur Torno du tour CKD6150A de commande numérique par ordinateur de couche horizontale
Détails du produit
| Nom de produit: | Tour de commande numérique par ordinateur de couche horizontale de CKD6150A | Diamètre maximal d'oscillation au-dessus de lit: | Ø500mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø280mm | Longueur maximale d'objet: | 750/1000/1500/2000mm |
| Longueur de coupe maximale: | 680/930/1430/1930mm | Puissance de moteur d'axe: | 7.5/11 (moteur servo) |
| Trou d'axe: | Ø82mm | Taille de mandrin: | Ø250mm |
| Gammes de vitesse d'axe: | 7-100/30-400/110-1600r/min | Traversée rapide d'axe de X/Z: | 4/8 (、 1000 de 750、 1500) 4 6(2000) m/min |
| Mettre en évidence |
Tour horizontal de commande numérique par ordinateur de couche horizontale,Tour de commande numérique par ordinateur de couche horizontale de CKD6150A,Machine de tour de commande numérique par ordinateur Torno |
||
Description du produit
La commande numérique par ordinateur horizontale de couche horizontale de tour de l'usine de machine CKD6150A tournent la commande numérique par ordinateur Torno
Présentation de produit
Les tours de commande numérique par ordinateur de série de CKD sont les tours horizontaux de commande numérique par ordinateur commandés par le (z) vertical et (x) les coordonnées horizontales. Il peut automatiquement compléter le processus de coupure de la surface cylindrique intérieure et externe, de la surface conique, de la surface d'arc, de la surface d'extrémité, de la cannelure, du chamfreinage, etc., pour différentes pièces d'axe et de disque, et peut effectuer le fil droit métrique, le fil droit de fil de visage d'extrémité et de pouce et la rotation des fils de chandelle. Il convient à la production petits et moyens en lots des produits de multi-variété, et peut montrer la supériorité particulièrement pour les pièces complexes et à haute précision.
| Configurations standard | Configurations facultatives | ||

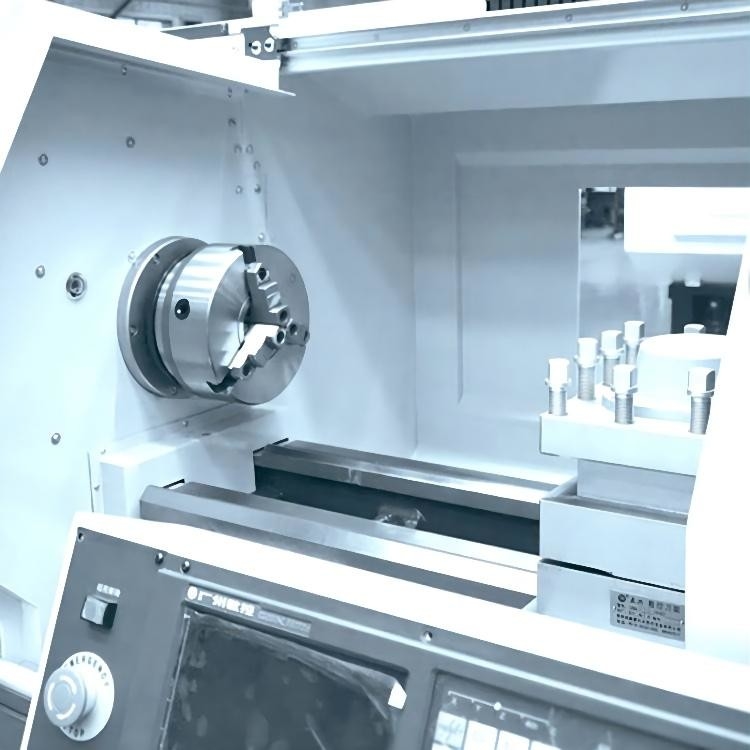

| mandrin 3-Jaw manuel | mandrin 4-Jaw manuel | ||

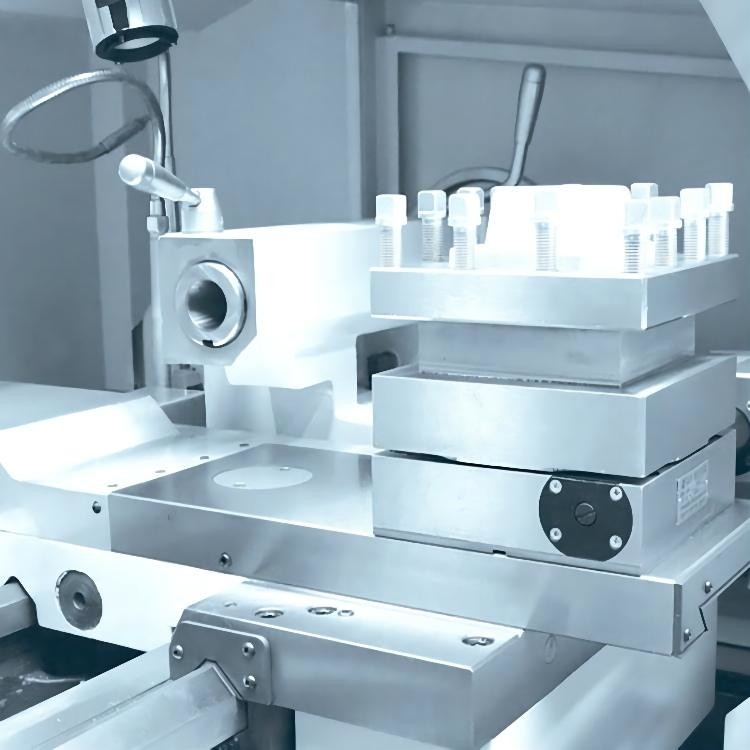

| Station de la verticale 4 | Courrier horizontal de l'outil 6 | ||
| Boîte à outils standard | Mandrin hydraulique | ||
| Contre-pointe manuelle | Contre-pointe hydraulique | ||

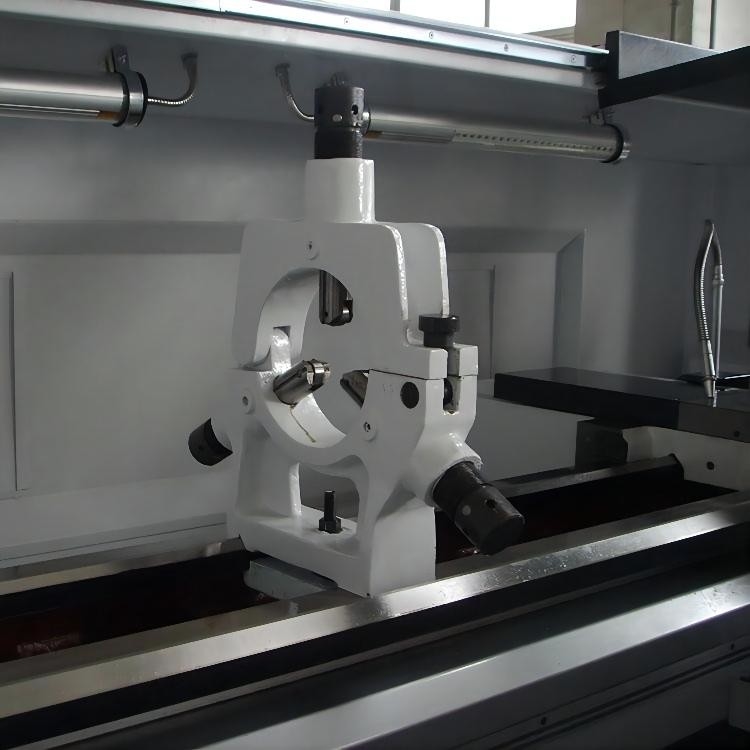

| Repos régulier |
Configuration de produit
| Modèle de produit | UNITÉ | CKD6136i | CKD6140i | CKD6150A | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø360 | Ø400 | Ø500 | |
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø180 | Ø200 | Ø280 | |
| Longueur maximale d'objet | millimètre | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Longueur de coupe maximale | millimètre | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø360 | Ø400 | Ø500 |
| Position 6 horizontale | millimètre | Ø300 | Ø300 | Ø400 | |
| Taille centrale d'axe | millimètre | 186 | 200 | 250 | |
| Puissance de moteur d'axe | kilowatt | 5,5 (moteur servo) | 5,5 (moteur servo) | 7.5/11 (moteur servo) | |
| Trou d'axe | millimètre | Ø52 | Ø52 | Ø82 | |
| taille de mandrin | millimètre | Ø205 | Ø205 | Ø250 | |
| Chandelle de trou d'axe | La TA No.6 | La TA No.6 | 1h20 Ø90 | ||
| Type de nez d'axe | A2-6 | A2-6 | C8 | ||
| Gammes de vitesse d'axe | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diamètre de cannette de Taistock | millimètre | Ø63 | Ø63 | Ø75 | |
| Voyage de cannette de contre-pointe | millimètre | 140 | 140 | 150 | |
| Chandelle de cannette de contre-pointe | La TA No.4 | La TA No.4 | La TA No.5 | ||
| Max.travel d'axe des abscisses | millimètre | 230 | 240 | 280 | |
| Axe des z de Max.travelof | millimètre | 580/830 | 580/830 | 685/935/1435/1935 | |
| Traversée rapide d'axe de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 20X20 | 20X20 | 25X25 | |
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensions de machine (L*W*H) |
millimètre | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Poids de machine | kilogramme | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
PACKING&SHIPPING
Échantillon d'objet
Points forts du produit
