CKA61100A a commandé la commande numérique par ordinateur de couche horizontale tourne 10 horizontaux - 1000r/min
Détails du produit
| Nom: | Tour de commande numérique par ordinateur de couche horizontale de CKA61100A | Diamètre maximal d'oscillation au-dessus de lit: | Ø1000mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø700mm | Longueur maximale d'objet: | 1000/1500mm |
| Longueur de coupe maximale: | 795/1245mm (position de verticale 4) 690/1140/mm (6/8-position horizontaux) | Puissance de moteur d'axe: | 11KW |
| Trou d'axe: | Ø100mm | Type de nez d'axe: | C11 |
| Gammes de vitesse d'axe: | 10-1000r/min (moteur motivé par l'inverseur) (manuel de 4 gammes) | Système de contrôle: | GSK/Fanuc/Simens |
| Mettre en évidence |
tour de commande numérique par ordinateur de la couche horizontale 1000r/min,Tour de commande numérique par ordinateur de couche horizontale de CKA61100A,La commande numérique par ordinateur horizontale a commandé le tour à plat |
||
Description du produit
Tour horizontal chinois rentable de commande numérique par ordinateur de couche horizontale de CKA61100A
Présentation de produit
Les tours de CKAseries ont une forme plate à angle droit populaire avec les jambes avant et arrière larges. Le lit a subi la surface à haute fréquence éteignant et rectifiant, avec une dureté de extinction de G50. La vitesse de headbox a subi l'extinction à haute fréquence et le meulage de précision des dents, et l'exactitude de vitesse peut atteindre de niveau 7.
L'exactitude dimensionnelle des pièces traitées sur cette machine peut atteindre IT7 de niveau, et l'aspérité peut atteindre le niveau 1,6.
Spécifications principales
| Modèle de produit | UNITÉ | CKA6163A | CKA6180A | CKA61100A | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø630 | Ø800 | Ø1000 | |
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø320 | Ø490 | Ø700 | |
| Longueur maximale d'objet | millimètre | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Longueur de coupe maximale | millimètre | 795/1245/1845/2745/3785/4745 (position de verticale 4) 690/1140/1740/2640/3680/4640 (6/8-position horizontal) |
795/1245 (position de verticale 4) 690/1140 (6/8-position horizontal) |
||
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø630 | Ø800 | Ø800 |
| Position 6 horizontale | millimètre | Ø620 | Ø620 | Ø620 | |
| Position 8 horizontale | millimètre | Ø620 | Ø620 | Ø620 | |
| Taille centrale d'axe | millimètre | 315 | 400 | 515 | |
| Puissance de moteur d'axe | kilowatt | 11 | |||
| Trou d'axe | millimètre | Ø100 | |||
| Chandelle de trou d'axe | 1h20 Ø120 | ||||
| Type de nez d'axe | C11 | ||||
| Gammes de vitesse d'axe | r/min | 10-1000 (moteur motivé par l'inverseur) manuel de 4 gammes |
|||
| Diamètre de cannette de Taistock | millimètre | Ø100 | |||
| Voyage de cannette de contre-pointe | millimètre | 240 | |||
| Chandelle de cannette de contre-pointe | Aucune TA 6 | ||||
| Max.travel d'axe des abscisses | millimètre | 320 | 400 | 400 | |
| Axe des z de Max.travelof | millimètre | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Traversée rapide d'axe de X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 32X25 | |||
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 ou plus) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensions de machine (L*W*H) |
millimètre | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Poids de machine | kilogramme | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/600 |
|
Configuration de produit
| Configuration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Type de manière de guide | Manière de boîte | ● | ● | ● | ● | ● | ● | ● |
| Forme de changement de vitesse de motivation essentielle | Moteur servo manuel | ● | ● | ● | ● | O | O | O |
| Moteur servo automatique | O | O | O | O | O | O | O | |
| Moteur de double vitesse | — | — | O | O | — | — | — | |
| Moteur commun | — | — | — | — | O | O | O | |
| Moteur motivé par l'inverseur manuel | O | O | O | O | ● | ● | ● | |
| Moteur motivé par l'inverseur automatique | O | O | O | O | O | O | O | |
| Axe simple | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| Commande numérique par ordinateur | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |

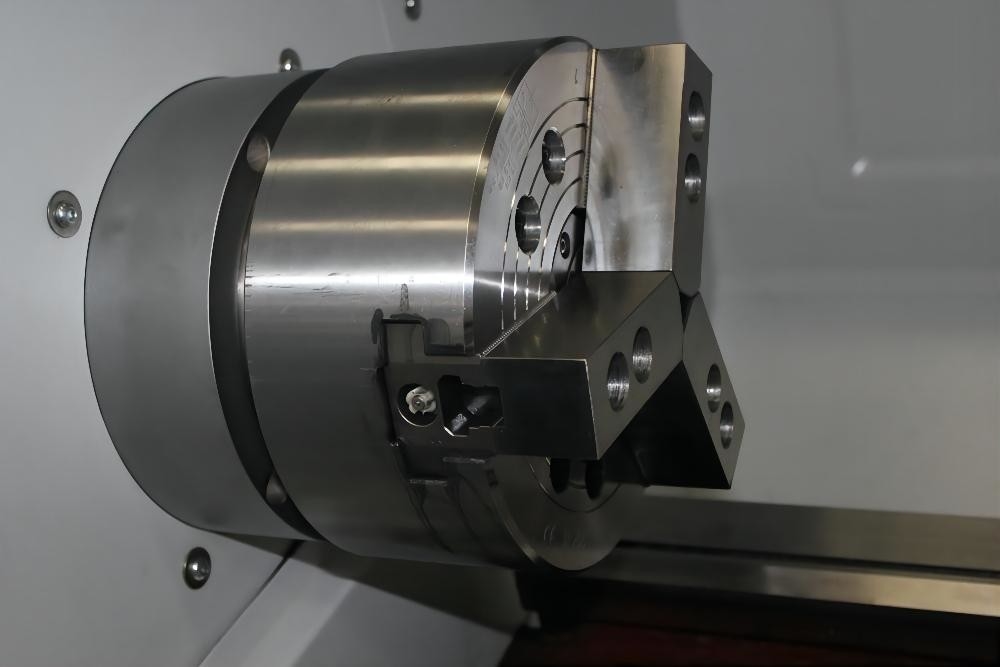

| Mandrin | Manuel | ● | ● | ● | ● | ● | ● | ● |
| Mandrin hydraulique creux domestique | O | O | O | O | — | — | — | |
| Mandrin hydraulique solide domestique | O | O | — | — | — | — | — | |
| Mandrin hydraulique creux importé | O | O | O | O | O | O | O | |
| Mandrin hydraulique solide importé | O | O | O | O | O | O | O | |
| Contre-pointe | Contre-pointe manuelle | ● | ● | ● | ● | ● | ● | ● |
| Contre-pointe hydraulique | O | O | O | O | O | O | O | |

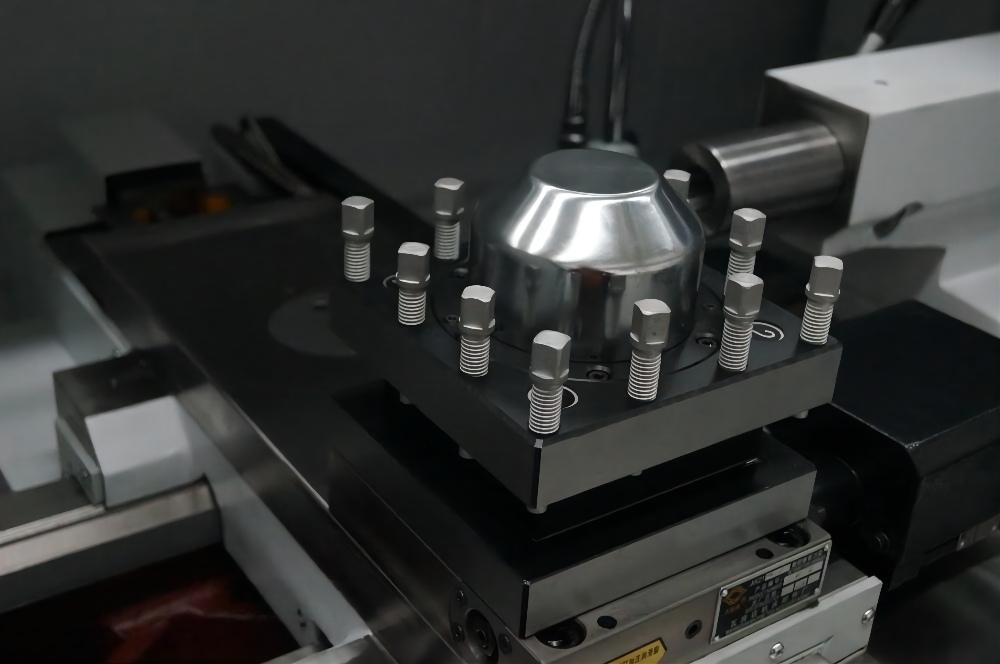

| Courrier d'outil | Positon de la verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Système de liquide réfrigérant | Refroidissement à air forcé | ● | ● | ● | ● | — | — | — |
| Échangeur de chaleur pour le panneau électrique | O | O | O | O | ● | ● | ● | |
| Boîtier de commande thermique électrique | O | O | O | O | O | O | O | |
| les autres options ou caractéristique | Repos régulier | O | O | O | O | O | O | O |
| Repos de disciple | O | O | O | O | O | O | O | |
| mandrin 4-Jaw | O | O | O | O | O | O | O | |
| Volant de commande externe | O | O | O | O | O | O | O | |
●---Norme O---Facultatif —--NON-DÉTERMINÉ
Packing&Shipping
FAQ
1 : Comment est-ce que je peux choisir les machines les plus appropriées ?
: Veuillez me dire vos caractéristiques (ou envoyez-votre objet dessinant nous), nous peut choisir le meilleur modèle pour vous, ou vous pouvez choisir le modèle précis. Vous pouvez également nous envoyer les produits dessinant, nous choisirez les machines les plus appropriées pour vous.
2 : Quels sont vos produits principaux de votre société ?
: Nous nous sommes spécialisés dans la machine de tour de commande numérique par ordinateur, fraiseuse de commande numérique par ordinateur, centre d'usinage vertical, machines de tour, foreuse, foreuse radiale, machine de scie de bande, machine de Shaper et ainsi de suite.
3 : De quelle longueur est-il le délai de livraison ?
Pour les machines standard, il serait environ 30-50 jours ; Pour les machines non standard et la machine adaptée aux besoins du client selon les conditions des caractéristiques du client, il wouble être un peu plus long.
4.What vos est-ils termes commerciaux ?
: FOB, CFR et CAF tous acceptables.
5 : Quelles sont les conditions de paiement ?
: T/T, paiement initial de 30% quand ordre, paiement d'équilibre de 70% avant expédition ; LC irrévocable à vue.
6. Quel est le MOQ ?
: 1 ensemble.
