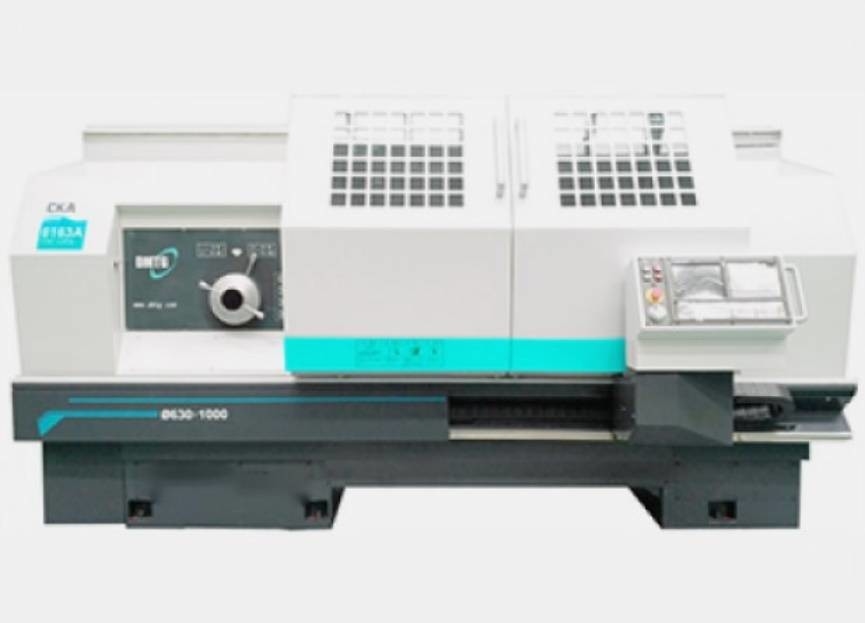

Tour 10 de commande numérique par ordinateur de couche horizontale de CKA6163A - machine universelle de la commande numérique par ordinateur 1000r/min
Détails du produit
| Nom: | Tour de commande numérique par ordinateur de couche horizontale de CKA6163A | Diamètre maximal d'oscillation au-dessus de lit: | Ø630mm |
|---|---|---|---|
| Diamètre de Max.swing au-dessus de glissière croisée: | Ø320mm | Longueur maximale d'objet: | 1000/1500/2000/3000/4000/5000mm |
| Longueur de coupe maximale: | 795/1245/1845/2745/3785/4745mm (position de verticale 4) 690/1140/1740/2640/3680/4640mm (6/8-positio | Puissance de moteur d'axe: | 11kw |
| Trou d'axe: | Ø100mm | Type de nez d'axe: | C11 |
| Gammes de vitesse d'axe: | 10-1000r/min (moteur motivé par l'inverseur) (manuel de 4 gammes) | Traversée rapide d'axe de X/Z: | 4/7.5 (、 1000 de、 1500 2000)、 4/3.5 (4000、 5000) du、 4 4(3000) |
| Mettre en évidence |
Tour de commande numérique par ordinateur de couche horizontale de CKA6163A,tour de commande numérique par ordinateur de la couche horizontale 1000r/min,Machine universelle de commande numérique par ordinateur de CKA6163A |
||
Description du produit
Prix universel de tour de commande numérique par ordinateur de couche horizontale de la série CKA6163A de CKA à vendre
Présentation de produit
Des tours de commande numérique par ordinateur de série de CKA sont conçus avec FANUC, SIEMENS et d'autres systèmes de commande numérique par ordinateur des sociétés célèbres. Les machines peuvent fonctionner sous forme de recyclage multiple de reproduction. Comme type général, ces machines peuvent être utilisées pour l'usinage de semi-finissage et de finition de beaucoup de genres d'axes et de pièces de disque. Sans compter que, à l'intérieur et en dehors de ferreux, visage de visage et principal conique, cannelure, chamfreinage, trou de sondage de filet de vis, alésant le trou et toutes sortes de courbe axialement symétriques.
Configuration de produit
| Configuration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Type de manière de guide | Manière de boîte | ● | ● | ● | ● | ● | ● | ● |
| Forme de changement de vitesse de motivation essentielle | Moteur servo manuel | ● | ● | ● | ● | O | O | O |
| Moteur servo automatique | O | O | O | O | O | O | O | |
| Moteur de double vitesse | — | — | O | O | — | — | — | |
| Moteur commun | — | — | — | — | O | O | O | |
| Moteur motivé par l'inverseur manuel | O | O | O | O | ● | ● | ● | |
| Moteur motivé par l'inverseur automatique | O | O | O | O | O | O | O | |
| Axe simple | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| Commande numérique par ordinateur | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Mandrin | Manuel | ● | ● | ● | ● | ● | ● | ● |
| Mandrin hydraulique creux domestique | O | O | O | O | — | — | — | |
| Mandrin hydraulique solide domestique | O | O | — | — | — | — | — | |
| Mandrin hydraulique creux importé | O | O | O | O | O | O | O | |
| Mandrin hydraulique solide importé | O | O | O | O | O | O | O | |
| Contre-pointe | Contre-pointe manuelle | ● | ● | ● | ● | ● | ● | ● |
| Contre-pointe hydraulique | O | O | O | O | O | O | O | |
| Courrier d'outil | Positon de la verticale 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Système de liquide réfrigérant | Refroidissement à air forcé | ● | ● | ● | ● | — | — | — |
| Échangeur de chaleur pour le panneau électrique | O | O | O | O | ● | ● | ● | |
| Boîtier de commande thermique électrique | O | O | O | O | O | O | O | |
| les autres options ou caractéristique | Repos régulier | O | O | O | O | O | O | O |
| Repos de disciple | O | O | O | O | O | O | O | |
| mandrin 4-Jaw | O | O | O | O | O | O | O | |
| Volant de commande externe | O | O | O | O | O | O | O | |
●---Norme O---Facultatif —--NON-DÉTERMINÉ
Spécifications principales
| Modèle de produit | UNITÉ | CKA6163A | CKA6180A | CKA61100A | |
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | Ø630 | Ø800 | Ø1000 | |
| Diamètre de Max.swing au-dessus de glissière croisée | millimètre | Ø320 | Ø490 | Ø700 | |
| Longueur maximale d'objet | millimètre | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Longueur de coupe maximale | millimètre | 795/1245/1845/2745/3785/4745 (position de verticale 4) 690/1140/1740/2640/3680/4640 (6/8-position horizontal) |
795/1245 (position de verticale 4) 690/1140 (6/8-position horizontal) |
||
| Diamètre de Max.turning | Position de la verticale 4 | millimètre | Ø630 | Ø800 | Ø800 |
| Position 6 horizontale | millimètre | Ø620 | Ø620 | Ø620 | |
| Position 8 horizontale | millimètre | Ø620 | Ø620 | Ø620 | |
| Taille centrale d'axe | millimètre | 315 | 400 | 515 | |
| Puissance de moteur d'axe | kilowatt | 11 | |||
| Trou d'axe | millimètre | Ø100 | |||
| Chandelle de trou d'axe | 1h20 Ø120 | ||||
| Type de nez d'axe | C11 | ||||
| Gammes de vitesse d'axe | r/min | 10-1000 (moteur motivé par l'inverseur) manuel de 4 gammes |
|||
| Diamètre de cannette de Taistock | millimètre | Ø100 | |||
| Voyage de cannette de contre-pointe | millimètre | 240 | |||
| Chandelle de cannette de contre-pointe | Aucune TA 6 | ||||
| Max.travel d'axe des abscisses | millimètre | 320 | 400 | 400 | |
| Axe des z de Max.travelof | millimètre | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Traversée rapide d'axe de X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Taille de jambe d'outil (positon de verticale 4) | millimètre | 32X25 | |||
| Axe de X/Z plaçant l'exactitude | millimètre | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Exactitude d'axisrepeatability de X/Z | millimètre | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 ou plus) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensions de machine (L*W*H) |
millimètre | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Poids de machine | kilogramme | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
