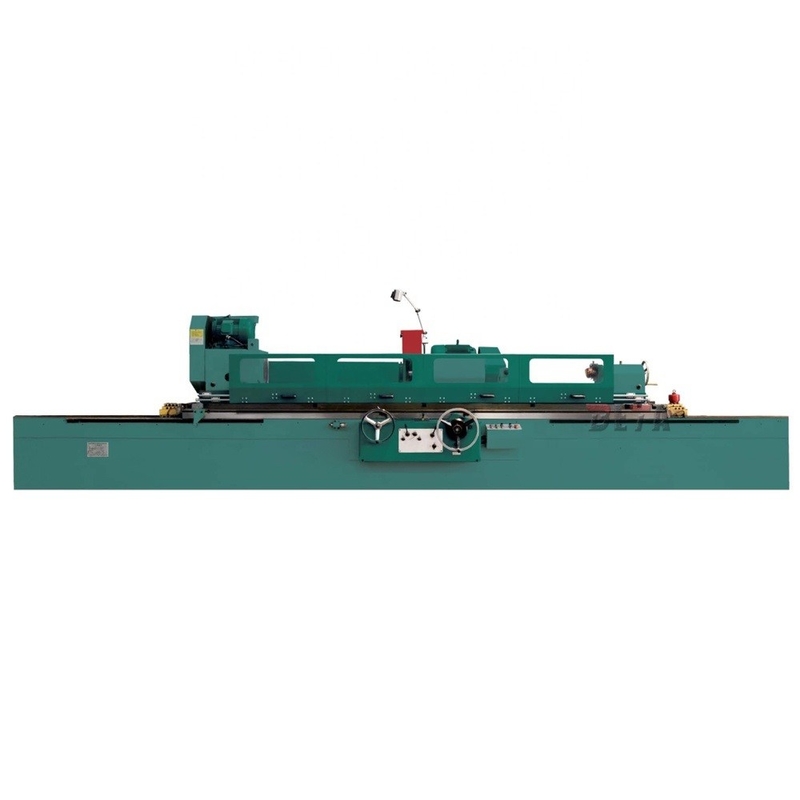

Précision cylindrique universelle M1432B de machine de meulage haute
Détails du produit
| Nom de produit: | Machine de meulage cylindrique de M1432B | Distance entre les centres: | 1000/1500/2000/3000mm |
|---|---|---|---|
| Au sol de diamètre: | 8-320mm | Poids maximal du morceau de travail: | 150kg |
| Vitesse d'axe de Workhead: | 50HZ : 25-220 Stepless r/min | Angle pivotant de tête de roue: | 1670 r/min |
| Voyage maximal: | 246mm | Poids brut: | 5.3(1000). 6.1(1500)、 du、 7.9(2000) 9.9(3000) t |
| Mettre en évidence |
Machine de meulage cylindrique de M1432B,Machine de meulage cylindrique d'OIN,Machine de meulage universelle de haute précision |
||
Description du produit
Machine de meulage cylindrique d'universel de la série M1432B de la haute précision M14
Cette série de broyeurs de cylindrique emploie les mécanismes de verrouillage électriques et hydrauliques avec les diverses pièces mobiles, qui sont sûres et fiables pour fonctionner. Il convient à rectifier la précision IT6-IT5 les objets rotatoires cylindrique ou coniques. Il convient à la d'une seule pièce et aux ateliers de production par lots.
CARACTÉRISTIQUES STRUCTURELLES
| Accessoires standard | Accessoires facultatifs | ||
| Réservoir d'eau de refroidissement | Fer de patin de mise à niveau | Support de équilibrage de roue | Repos monté en parallèle |
| Raboteuse externe de cercle | Lumière fonctionnante | Sepatator magnétique | Raboteuse de roue de visage d'extrémité |
| Mandrin de meule et manipulation des outils |
Cadre central ouvert | Séparateur magnétique filtre de ceinture |
Raboteuse de roue de rayon |
| Norme ouverte de cadre central | centre | dispositif central de meulage | |
| Axe d'équilibre | abrasifs ronds internes (seulement séries M14) | ||
Paramètres techniques principaux
| ARTICLE | UNITÉ | M1432B | |
| Distance entre les centres | millimètre | 1000, 1500, 2000, 3000 | |
| Taille centrale | millimètre | 180 | |
| Dia. Ground (O.D) | millimètre | 8-320 | |
| Dia. Ground (identification) | millimètre | 30-100 | |
| Au sol maximal de longueur (O.D) | millimètre | 1000, 1500, 2000, 3000 | |
| Au sol maximal de longueur (identification) | millimètre | 125 | |
| Poids maximal du morceau de travail | kilogramme | 150 | |
| Angle pivotant | ° | +90° | |
| Chandelle centrale | LA TA | 4 | |
| Vitesse d'axe | r/min | 50HZ : 25~220 Stepless | |
| Angle pivotant | r/min | 1670 | |
| Voyage rapide de Wheelhead | millimètre | 50 | |
| Voyage maximal | millimètre | 246 | |
| Angle pivotant | ° | -30° | |
| Alimentation de main par. | rev | 2/finish rugueux 0,5 | |
| Alimentation de main par. | gra | Rugueux : 0,01 finitions : 0,0025 | |
| Taille de roue (ODxWxID) | millimètre | 400x50x203 (1000, 1500) 500x50x203 (2000,3000) |
|
| Vitesse périphérique | m/s | 35 | |
| Vitesse d'axe | r/min | 10000/15000 | |
| Taille de roue | millimètre | Maximum : minute 50x25x13 : 17x20x6 | |
| Alimentation de main par. | rev | 6 | |
| Angle pivotant maximal de table | Cockwise | ° | 3° |
| En sens inverse des aiguilles d'une montre | ° | 7°(1000), 6° (1500) 5° (2000), 3° (3000) |
|
| Gamme de vitesse longitudinale de table | m/min | 0.1-4 | |
| Chandelle centrale | LA TA | 4 | |
| Voyage de cannette | millimètre | 30 | |
| Puissance de moteur de Wheelhead | kilowatt | 5,5 (1000,1500), 7,5 (2000,3000) | |
| Meulage interne | kilowatt | 1,1 | |
| Puissance de moteur de Workhead | kilowatt | 1,5 | |
| Poids brut | t | 5.3(1000). 6.1(1500) 7.9(2000), 9.9(3000) |
|
| Dimension de emballage | cm | 326 x 200 x 205(1000) 426 x 200 x 205(1500) 540 x 200 x 205(2000) 739 x 200 x 205(3000) |
|
