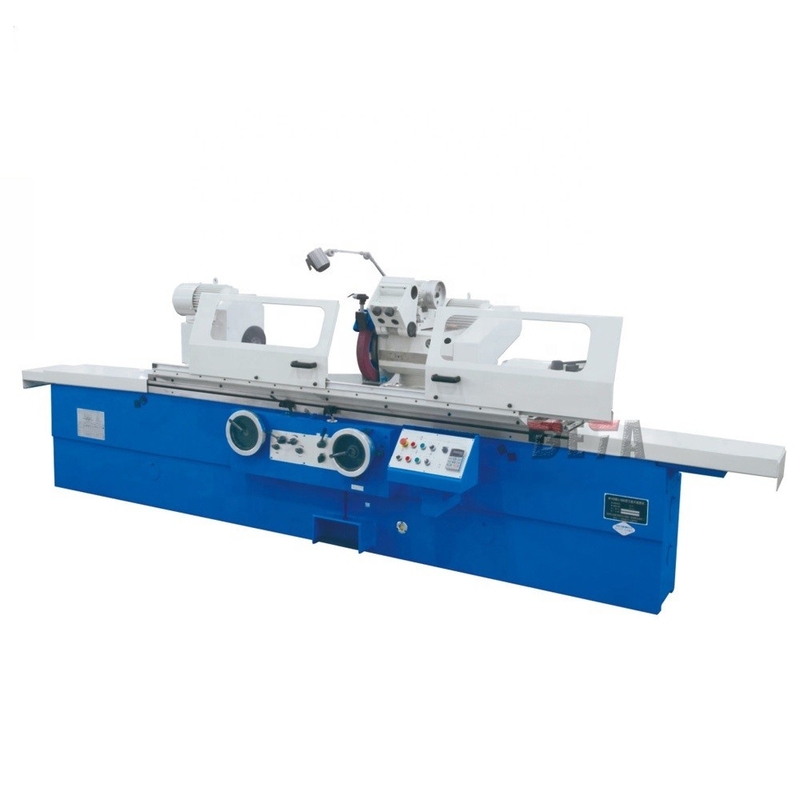

Voyage universel de Machine MW1420 205mm de broyeur de cylindrique M14
Détails du produit
| Nom de produit: | Machine de meulage MW1420 cylindrique | Distance entre les centres: | 500/750mm |
|---|---|---|---|
| Au sol de diamètre: | 8-200mm | Poids maximal du morceau de travail: | 100kg |
| Vitesse d'axe de Workhead: | 50HZ : 25-380 Stepless r/min | Angle pivotant de tête de roue: | 1670 r/min |
| Voyage maximal: | 205mm | Poids brut: | 3(500), 3.2(750) t |
| Mettre en évidence |
Broyeur de cylindrique MW1420 Machine,broyeur de cylindrique de 205mm Machine,broyeur de cylindrique universelle d'OIN |
||
Description du produit
M14 machine de meulage cylindrique d'universel de la série MW1420
Caractéristiques du produit
1. Le type machines de la série M14 de meulage cylindrique universelles sont employés pour rectifier les surfaces externes ou internes des objets rotatoires du cylindre et de l'objet de chandelle.
2. Le mouvement longitudinal de la table de travail est conduit par hydraulique ou à la main la roue.
La table de travail peut tourner dans une certaine mesure afin de convenir à la chandelle de meulage.
3. L'alimentation croisée principale de roue est conduite par hydraulique, qui réalise l'alimentation périodique automatique et l'alimentation rapide. Elle peut également faire l'alimentation rugueuse et fine par la roue de main.
| Accessoires standard | Accessoires facultatifs | ||
| Réservoir d'eau de refroidissement | Fer de patin de mise à niveau | Support de équilibrage de roue | Repos monté en parallèle |
| Raboteuse externe de cercle | Lumière fonctionnante | Sepatator magnétique | Raboteuse de roue de visage d'extrémité |
| Mandrin de meule et manipulation des outils |
Cadre central ouvert | Séparateur magnétique filtre de ceinture |
Raboteuse de roue de rayon |
| Norme ouverte de cadre central | centre | dispositif central de meulage | |
| Axe d'équilibre | abrasifs ronds internes (seulement séries M14) | ||
Paramètres techniques principaux
| ARTICLE | UNITÉ | MW1420 | |
| Distance entre les centres | millimètre | 500 750 | |
| Taille centrale | millimètre | 135 | |
| Dia. Ground (O.D) | millimètre | 8-200 | |
| Dia. Ground (identification) | millimètre | 25-100 | |
| Au sol maximal de longueur (O.D) | millimètre | 500 750 | |
| Au sol maximal de longueur (identification) | millimètre | 125 | |
| Poids maximal du morceau de travail | kilogramme | 100 | |
| Angle pivotant | ° | +90° | |
| Chandelle centrale | LA TA | 4 | |
| Vitesse d'axe | r/min | 50HZ : 25~380 Stepless | |
| Angle pivotant | r/min | 1670 | |
| Voyage rapide de Wheelhead | millimètre | 50 | |
| Voyage maximal | millimètre | 205 | |
| Angle pivotant | ° | -30° | |
| Alimentation de main par. | rev | 2/finish rugueux 0,5 | |
| Alimentation de main par. | gra | Rugueux : 0,01 finitions : 0,0025 | |
| Taille de roue (ODxWxID) | millimètre | 400x50x203 | |
| Vitesse périphérique | m/s | 35 | |
| Vitesse d'axe | r/min | 10000/15000 | |
| Taille de roue | millimètre | Maximum : minute 50x25x13 : 17x20x6 | |
| Alimentation de main par. | rev | 6 | |
| Angle pivotant maximal de table | Cockwise | ° | 3° |
| En sens inverse des aiguilles d'une montre | ° | 9° (500), 8° (750) | |
| Gamme de vitesse longitudinale de table | m/min | 0.1-4 | |
| Chandelle centrale | LA TA | 4 | |
| Voyage de cannette | millimètre | 30 | |
| Puissance de moteur de Wheelhead | kilowatt | 4 | |
| Meulage interne | kilowatt | 1,1 | |
| Puissance de moteur de Workhead | kilowatt | 1,1 | |
| Poids brut | t | 3(500), 3.2(750) | |
| Dimension de emballage | cm | 235x203x 205(500) 275x203x 205(750) | |
Points forts du produit
M14 machine de meulage cylindrique d'universel de la série MW1420Caractéristiques du produit 1. Le type machines de la série M14 de meulage cylindrique universelles sont employés pour rectifier les surfaces externes ou internes des objets rotatoires du cylindre et de l'objet de chandelle.2. Le ...
