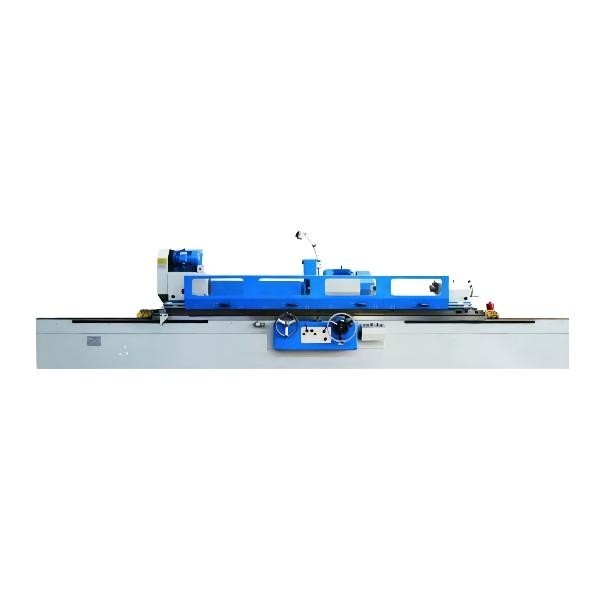

Machine de meulage cylindrique résistante M1350A universel M1350B
Détails du produit
| Nom de produit: | Machine de meulage cylindrique de M1350A/B | Distance entre les centres: | 2000/3000/4000mm |
|---|---|---|---|
| Au sol de diamètre: | 25-500mm | Poids maximal du morceau de travail: | 2000kg |
| Vitesse d'axe de Workhead: | 50HZ : 10~100 Stepless r/min | Angle pivotant de tête de roue: | 870 r/min |
| Voyage maximal: | 438mm | Poids brut: | 13(2000)、 du、 17.4(3000) 20(4000) |
| Mettre en évidence |
Machine de meulage cylindrique résistante,Machine de meulage cylindrique de M1350B,Broyeur universelle résistante Machine |
||
Description du produit
M13 machine de meulage cylindrique résistante d'universel de la série M1350A/B
Cette série de broyeur de cylindrique adopte électrique et le mécanisme de verrouillage hydraulique, tous pièces mobiles, et l'opération est sûr et fiable. Il convient à rectifier la précision IT6-IT5 les objets rotatoires cylindrique ou coniques. Approprié à la d'une seule pièce et aux ateliers de production par lots.
L'alimentation horizontale de la tête de roue est conduite par pression hydraulique de réaliser l'alimentation périodique micro-automatique et l'avance et la retraite rapides. L'alimentation brute et fine peut également être faite manuellement.
Les tables de travail de la série M1350, M1450, et M1363 et les rails principaux de roue adoptent les rails statiques, qui peuvent se déplacer sans à-coup à de basses vitesses.
Les roues de la série M1350, M1450, et M1363 adoptent les axes principaux de haut-rigidité avec l'exactitude élevée de rotation et la bonne rigidité. Le chef travaillant adopte le convertisseur de fréquence pour réaliser le règlement stepless de vitesse.
| Accessoires standard | Accessoires facultatifs | ||
| Réservoir d'eau de refroidissement | Fer de patin de mise à niveau | Support de équilibrage de roue | Repos monté en parallèle |
| Raboteuse externe de cercle | Lumière fonctionnante | Sepatator magnétique | Raboteuse de roue de visage d'extrémité |
| Mandrin de meule et manipulation des outils |
Cadre central ouvert | Séparateur magnétique filtre de ceinture |
Raboteuse de roue de rayon |
| Norme ouverte de cadre central | centre | dispositif central de meulage | |
| Axe d'équilibre | abrasifs ronds internes (seulement séries M14) | ||
Paramètres techniques principaux
| Capacité générale | ARTICLE | UNITÉ | M1350A/B | |
| Distance entre les centres | millimètre | 2000, 3000, 4000 | ||
| Taille centrale | millimètre | 270 | ||
| Dia. Ground (O.D) | millimètre | 25-500 | ||
| Au sol maximal de longueur (O.D) | millimètre | 2000, 3000, 4000 | ||
| Poids maximal du morceau de travail | kilogramme | 2000 | ||
| Tête de travail | Chandelle centrale | LA TA | 6 | |
| Vitesse d'axe | r/min | 50HZ : 10~100 Stepless | ||
| Tête de roue | Angle pivotant | r/min | 870 | |
| Voyage rapide de Wheelhead | millimètre | 100 | ||
| Voyage maximal | millimètre | 438 | ||
| Alimentation de main par. | rev | 4/finish rugueux 0,5 | ||
| Alimentation de main par. | gra | Rugueux : 0,02 finitions : 0,0025 | ||
| Taille de roue (ODxWxID) | millimètre | 750x75x305 | ||
| Vitesse périphérique | m/s | 35 | ||
| Tableau | Alimentation de main par. | rev | 5 | |
| Angle pivotant maximal de table | Cockwise | ° | 2° (2000,3000), 1° (4000) | |
| En sens inverse des aiguilles d'une montre | ° | 5° (2000), 3° (3000) 2° (4000) |
||
| Gamme de vitesse longitudinale de table | m/min | 0.1-3 | ||
| Contre-pointe | Chandelle centrale | LA TA | 6 | |
| Voyage de cannette | millimètre | 70 | ||
| Moteur | Puissance de moteur de Wheelhead | kilowatt | 15 | |
| Puissance de moteur de Workhead | kilowatt | 7,5 | ||
| Machine | Poids brut | t | 13(2000), 17.4(3000), 20(4000) | |
| Dimension de emballage | cm | 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
