Métal de lit de Gap tournant la machine conventionnelle CA6150B/A manuel CA6250B/A de tour
Détails du produit
| Nom de produit: | Tour manuel conventionnel de CA6150B/A CA6250B/A | Max. Length de l'objet (millimètres): | 2000 |
|---|---|---|---|
| Largeur du lit (millimètres): | 210mm | Length de Max. Turned (millimètres): | 1900 |
| Max. Swing Diameter (millimètres): | 500 | Diamètre de rotation maximum au-dessus de chariot: | 300mm |
| Longueur maximum d'objet: | 750,1000,1500,2000 | Largeur de lit: | 400mm |
| Gammes de vitesse d'axe: | 11-1600 R/min (24kinds) | Voyage de glisseur croisé: | 320mm |
| Mettre en évidence |
Machine conventionnelle de tour de lit de Gap,Machine conventionnelle de tour de CA6150B/A,Machine de rotation de tour en métal manuel |
||
Description du produit

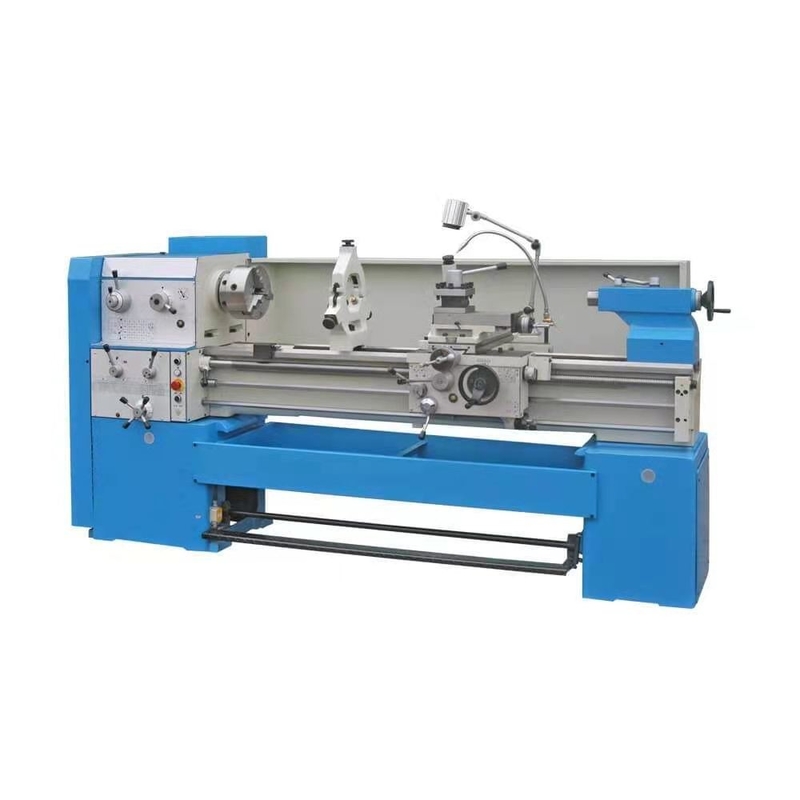

Machine conventionnelle de haute qualité de tour de lit d'espace en métal de rotation manuelle de CA6150B/A CA6250B/A
Caractéristiques principales
1. Les tours horizontaux ordinaires de série de CA conviennent à tourner les surfaces cylindrique intérieures et externes, les surfaces coniques et d'autres surfaces tournantes, divers métrique de rotation, pouce, module et fils diamétraux, et peuvent effectuer le travail de patte de perçage et d'araignée. C'est tour horizontal très puissant souple, très utilisé dans le traitement en différé de diverses pièces d'axe et de disque.
2. Le lit de cette série de tours est plus large que les tours ordinaires, et la largeur de rail de guide est 400mm avec une rigidité plus élevée, et la surface de rail de guide est éteinte de fréquence moyenne, qui est durable et résistante à l'usure.

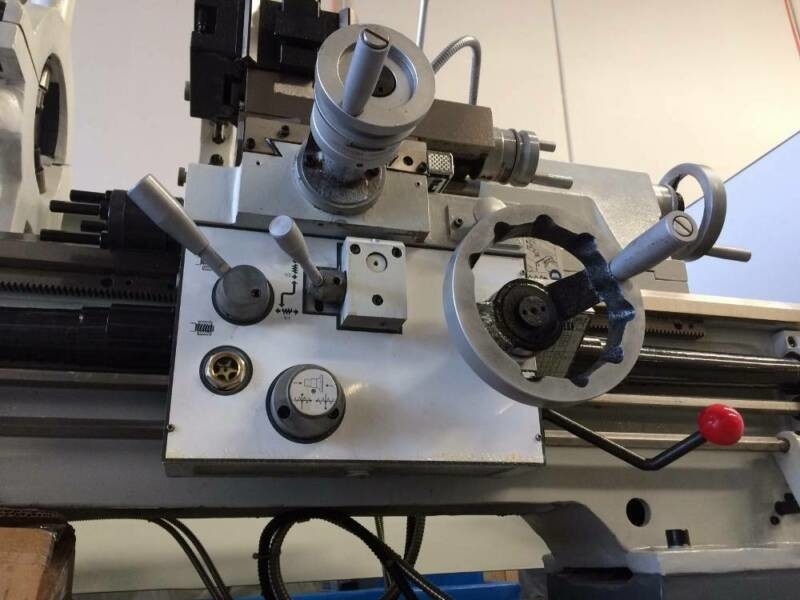

3. Le fonctionnement de la machine-outil est commode et centralisé, et le plat de glissière est équipé d'un mécanisme rapide-mobile. Il adopte l'opération visualisée parpoignée, qui est agréable et agréable.
4. La rigidité structurelle et la rigidité de transmission de la machine-outil sont plus hautes que ceux des tours ordinaires, et le taux d'utilisation de puissance est haut, qui convient à la coupe puissante.
| Article | Unité | CA6140B/UN CA6240B/A | CA6150B/UN CA6250B/A | CA6161B/A CA6261B/A | ||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | 400 | 500 | 610 | ||||
| Diamètre maximal d'oscillation au-dessus de chariot | millimètre | 210 | 300 | 370 | ||||
| Diamètre maximum d'oscillation au-dessus de largeur d'espace d'espace | millimètre | 630*210 | 720*210 | 830*210 | ||||
| Longueur maximum d'objet | millimètre | 1000/900 ; 1500/1400 ; 2000/1900 | ||||||
| Largeur du lit/de dureté millimètre | millimètre | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| Section des outils de rotation | millimètre | 25x25 | 25x25 | 25x25 | ||||
| Gamme de vitesse d'axe | r/min | 10 1400(24) | 10 1400(24) | 10 1400(24) | ||||
| Trou et nez d'axe | millimètre | 80 A28 | 80 A28 | 80 A28 | ||||
| Chandelle de nez d'axe | millimètre | φ90 (1h20) | φ90 (1h20) | φ90 (1h20) | ||||
| Gamme d'alimentation longitudinale | Norme | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | |||
| petite alimentation | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | ||||
| agrandissez l'alimentation | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | ||||
| A sonné de l'alimentation croisée | Norme | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | |||
| petite alimentation | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | ||||
| agrandissez l'alimentation | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | ||||
| Voyage de glissière croisée/de voyage supérieur de tourelle | millimètre | 320/140 | 320/140 | 420/140 | ||||
| Angle pivotant de glissière composée | degré | ±90 | ±90 | ±90 | ||||
| Chariot rapide de voyage | m/min | 4 | 4 | 4 | ||||
| Voyage rapide de glissière croisée | m/min | 2 | 2 | 2 | ||||
| Voyage d'axe de contre-pointe | millimètre | 150 | 150 | 150 | ||||
| Diamètre d'axe de contre-pointe | millimètre | 75 | 75 | 75 | ||||
| Chandelle d'axe de contre-pointe | Morse 5# | Morse 5# | Morse 5# | |||||
| Fil métrique (sortes) | millimètre | 1 192(44) | 1 192(44) | 1 192(44) | ||||
| Fil de Whitwhorth (sortes) | t.p.i | 1/2 24(28) | 1/2 24(28) | 1/2 24(28) | ||||
| Fil modulaire (sorte) | millimètre | 0,25- 48(39) | 0,25- 48(39) | 0,25- 48(39) | ||||
| Lancement de diamètre (sortes) | D.P | 1/2 96(38) | 1/2 96(38) | 1/2 96(38) | ||||
| Moteur principal | kilowatt | 7,5 | 7,5 | 7,5 | ||||
| Nouveau poids de machine | 1000mm | kilogramme | 2070 | 2140 | 2260 | |||
| 1500mm | kilogramme | 2220 | 2290 | 2437 | ||||
| 2000mm | kilogramme | 2570 | 2640 | 2787 | ||||
| Dimensions hors-tout (L×W×H) | 1000mm | millimètre | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | |||
| 1500mm | millimètre | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | millimètre | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
FAQ
1 : Comment est-ce que je peux choisir les machines les plus appropriées ?
: Veuillez me dire vos caractéristiques, nous pouvons choisir le meilleur modèle pour vous, ou vous pouvez choisir le modèle précis.
Vous pouvez également nous envoyer les produits dessinant, nous choisirez les machines les plus appropriées pour vous.
2 : Quels sont vos produits principaux de votre société ?
: Nous nous sommes spécialisés dans toutes sortes de machines, telles que la machine de tour de commande numérique par ordinateur, fraiseuse de commande numérique par ordinateur, centre d'usinage vertical, machines de tour, foreuse, foreuse radiale, machine sciante, machine de Shaper et ainsi de suite.
3. Quels sont vos termes commerciaux ?
: FOB, CFR et CAF tous acceptables.
4 : Quelles sont les conditions de paiement ?
: T/T, paiement initial de 30% quand ordre, paiement d'équilibre de 70% avant expédition ;
LC irrévocable à vue.
5 : Quel est le MOQ ?
: 1 ensemble
