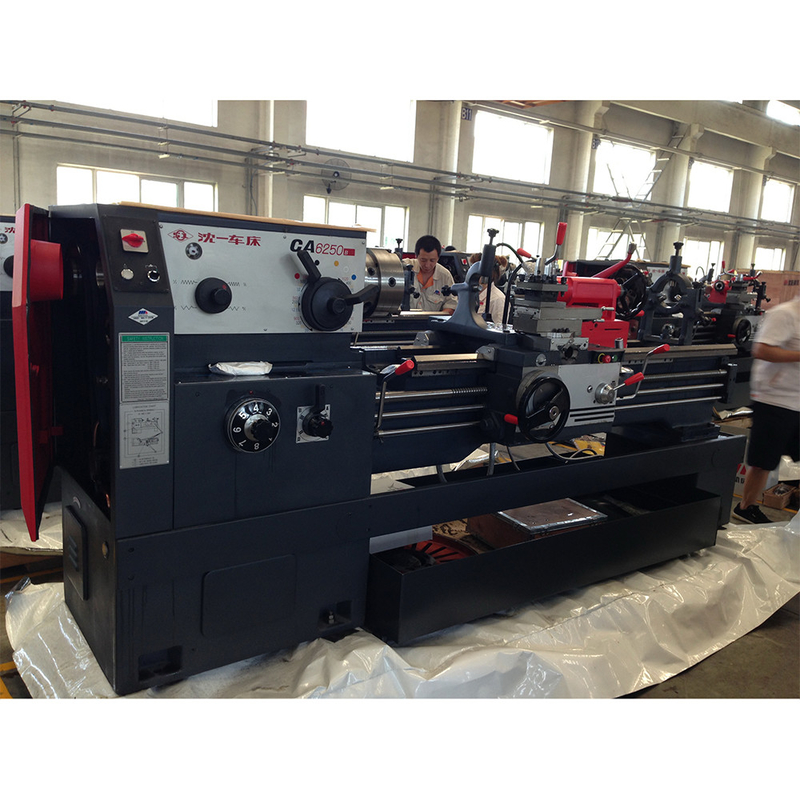

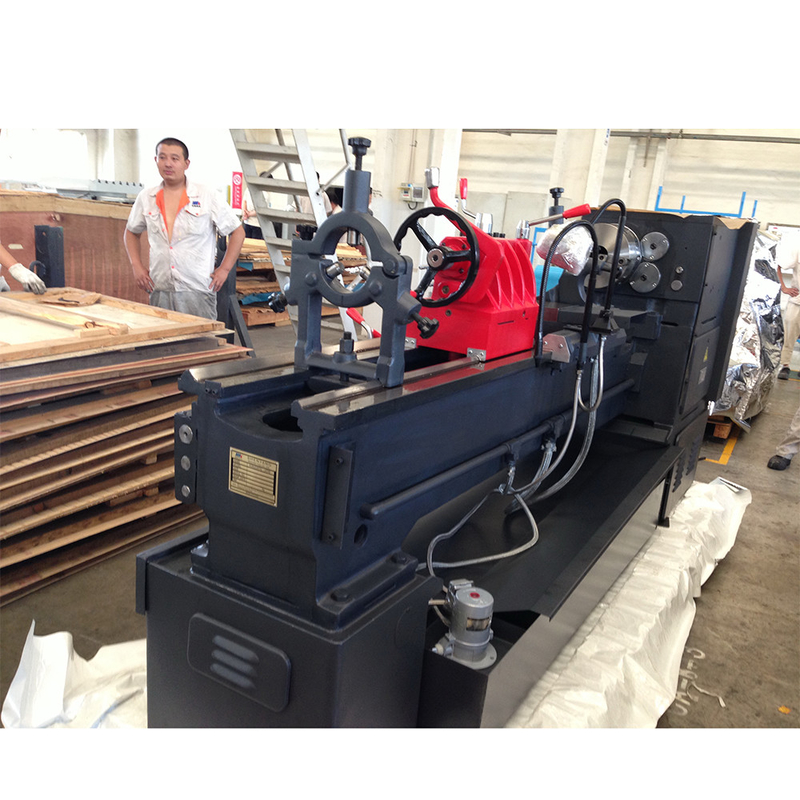

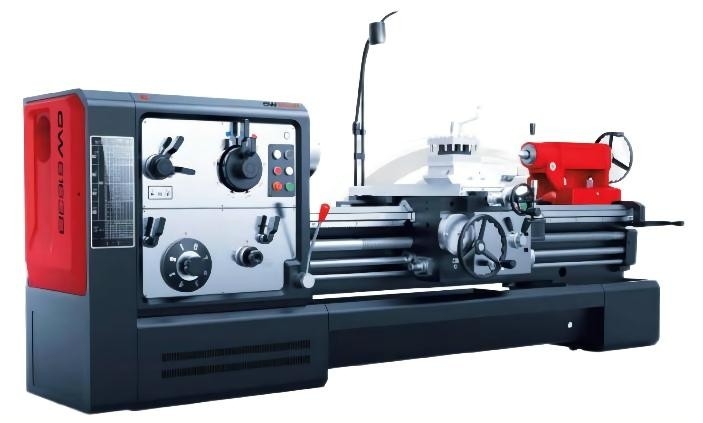

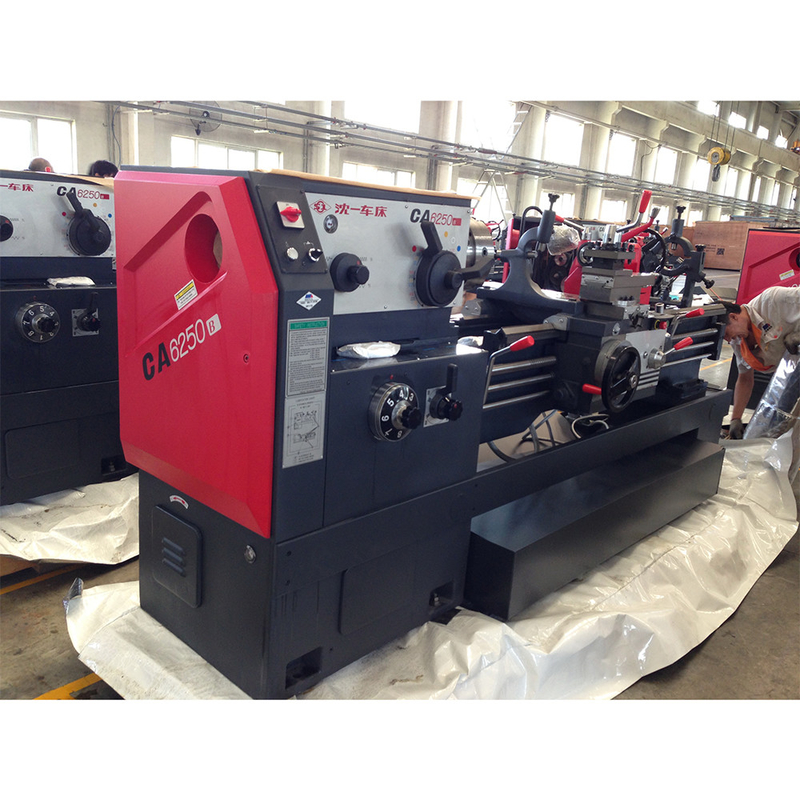

Machines-outils conventionnelles 1600R/min universel manuel de tour de CA6161A CA6261A
Détails du produit
| Nom de produit: | Tour manuel conventionnel de CA6161A/CA6261A | Max. Length de l'objet (millimètres): | 2000 |
|---|---|---|---|
| Largeur du lit (millimètres): | 210mm | Length de Max. Turned (millimètres): | 1900 |
| Max. Swing Diameter (millimètres): | 610 | Diamètre de rotation maximum au-dessus de chariot: | 370 |
| Longueur maximum d'objet: | 750,1000,1500,2000 | Largeur de lit: | 400mm |
| Gammes de vitesse d'axe: | 11-1600 R/min (24kinds) | Voyage de glisseur croisé: | 320mm |
| Mettre en évidence |
Machine conventionnelle de tour de CA6161A,Machine conventionnelle de tour de CA6261A,machines-outils 1600R/min conventionnelles |
||
Description du produit
Les manières de lit sont plus larges que normales pour une plus grande exactitude et force, et une induction durcie pendant la longue durée de vie.
Des contrôles sont commodément placés comprenant la caractéristique rapide manette-actionnée d'alimentation, pour faire à opération une expérience agréable.
Cette machine est structurellement conçue pour être plus rigide, et ceci le rendre plus approprié à la coupe ultra-rapide et lourde.
| Article | Unité | CA6140A/CA6240A | CA6150A/CA6250A | CA6161A/CA6261A | ||||
| Diamètre maximal d'oscillation au-dessus de lit | millimètre | 400 | 500 | 610 | ||||
| Diamètre maximal d'oscillation au-dessus de chariot | millimètre | 210 | 300 | 370 | ||||
| Diamètre maximum d'oscillation au-dessus de largeur de selle de selle | millimètre | 630*210 | 720*210 | 830*210 | ||||
| Longueur maximum d'objet | millimètre | 750/650 ; 1000/900 ; 1500/1400 ; 2000/1900 | ||||||
| Largeur du lit/de dureté millimètre | millimètre | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| Section des outils de rotation | millimètre | 25x25 | 25x25 | 25x25 | ||||
| Gamme de vitesse d'axe | r/min | 11- 1600(24) | 11- 1600(24) | 11- 1600(24) | ||||
| Trou et nez d'axe | millimètre | 52 A6 | 52 A6 | 52 A6 | ||||
| Chandelle de nez d'axe | Morse 6# | Morse 6# | Morse 6# | |||||
| Gamme d'alimentation longitudinale | Norme | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | |||
| petite alimentation | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | ||||
| agrandissez l'alimentation | mm/r | 1.71-6.33 | 1.71-6.33 | 1.71-6.33 | ||||
| A sonné de l'alimentation croisée | Norme | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | |||
| petite alimentation | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | ||||
| agrandissez l'alimentation | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | ||||
| Voyage de glissière croisée/de voyage supérieur de tourelle | millimètre | 320/140 | 320/140 | 420/140 | ||||
| Angle pivotant de glissière composée | degré | ±90 | ±90 | ±90 | ||||
| Chariot rapide de voyage | m/min | 4 | 4 | 4 | ||||
| Voyage rapide de glissière croisée | m/min | 2 | 2 | 2 | ||||
| Voyage d'axe de contre-pointe | millimètre | 150 | 150 | 150 | ||||
| Diamètre d'axe de contre-pointe | millimètre | 75 | 75 | 75 | ||||
| Chandelle d'axe de contre-pointe | Morse 5# | Morse 5# | Morse 5# | |||||
| Fil métrique (sortes) | millimètre | 1 192(44) | 1 192(44) | |||||
| Fil de Whitwhorth (sortes) | t.p.i | 2 24(21) | 2 24(21) | 2260 | ||||
| Fil modulaire (sorte) | millimètre | 0,25- 48(39) | 0,25- 48(39) | 2437 | ||||
| Lancement de diamètre (sortes) | D.P | 1 96(37) | 1 96(37) | 2787 | ||||
| Moteur principal | kilowatt | 7,5 | 7,5 | 7,5 | ||||
| Nouveau poids de machine | 750mm | kilogramme | 1990 | |||||
| 1000mm | kilogramme | 2070 | 2140 | 2260 | ||||
| 1500mm | kilogramme | 2220 | 2290 | 2437 | ||||
| 2000mm | kilogramme | 2570 | 2640 | 2787 | ||||
| Dimensions hors-tout (L×W×H) | 750mm | millimètre | 2418*1000*1267 | |||||
| 1000mm | millimètre | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | ||||
| 1500mm | millimètre | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | millimètre | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
Application
Cette série de tour convient à la surface cylindrique d'extrémité, externe et interne de rotation,
surfaces coniques et autres surfaces rotatoires, alésant des trous et des pattes d'araignée de coupure.
Il peut également produire un grand nombre de fils de différentes sortes, y compris Whitworth,
fils métriques, diamétraux et de module.
FAQ
1.MOQ
: 1set.
2.DeliveryTime
: Le délai de livraison sera confirmé par différentes machines avec différentes configurations.
Quelques modèles sont en magasin, quelques modèles ont besoin d'environ 2 mois ou de plus.
période 3.Warranty
: Puisque le connaissement la date, notre société met en application le service après-vente de produits. La période de garantie est de 12 mois. Au cours de la période de garantie, notre société fournit les pièces de rechange libres si ces pièces ou dommages sont hors de machine des problèmes de qualité, en attendant, la machine sont sous le fonctionnement normal selon le Maunal opérationnel fourni par les acheteurs. (Excepté l'opération inexacte ou les dommages synthétiques par les acheteurs).
4.Payment Tems
: Nous préférons faire 100% T/T (30% T/T à l'avance, 70% T/T avant la livraison).
