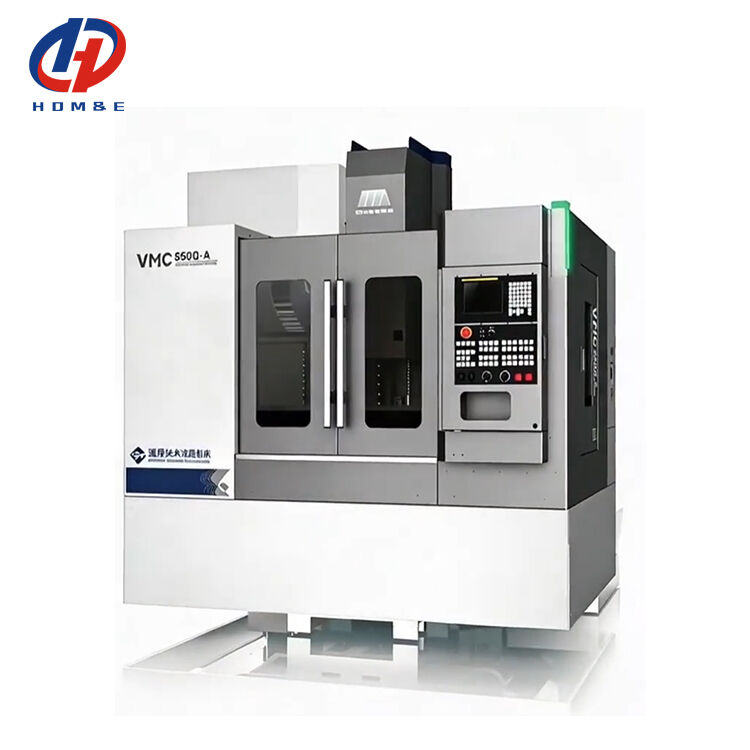

SMTCL Produit le plus vendu FANUC 10000rpm VMC850Q-A Centre d'usinage vertical à 4 axes avec plateau tournant
Détails du produit
| Taper:: | verticale | Système de contrôle CNC :: | FANUC, Siemens |
|---|---|---|---|
| Vitesse d'alimentation (mm/min) :: | 1 à 10000 mm/min | Accracy de positionnement (mm) u:: | 0,006 |
| Répétabilité (X/Y/Z) (mm) :: | 0,004 | Puissance du moteur de broche (kW) :: | 11/15 |
| Capacité du magasin d'outils :: | 24 | Taille de la table (L×W): | 1000x500 mm |
| Nom de la marque :: | SYMG, SMTCL | Déplacement sur l'axe X: | 850 mm |
| Déplacement de l'axe Y: | 500 mm | Déplacement de l'axe Z: | 540mm |
| Mettre en évidence |
Centre d'usinage vertical FANUC 10000 tours par minute,centre d'usinage vertical de commande numérique par ordinateur de 4 axes,centre d'usinage de plaques tournantes VMC850Q-A |
||
Description du produit
Principaux paramètres techniques
| Nom de l'article | Unité | Le nombre d'heures de travail | |
|---|---|---|---|
| Capacité | Voyage par axe X | mm | 850 |
| Voyage par axe Y | mm | 500 | |
| Voyage par axe Z | mm | 540 | |
| Nose de broche à la surface de la table | mm | 120 à 660 | |
| Nose de broche à surface de colonne | mm | 640 | |

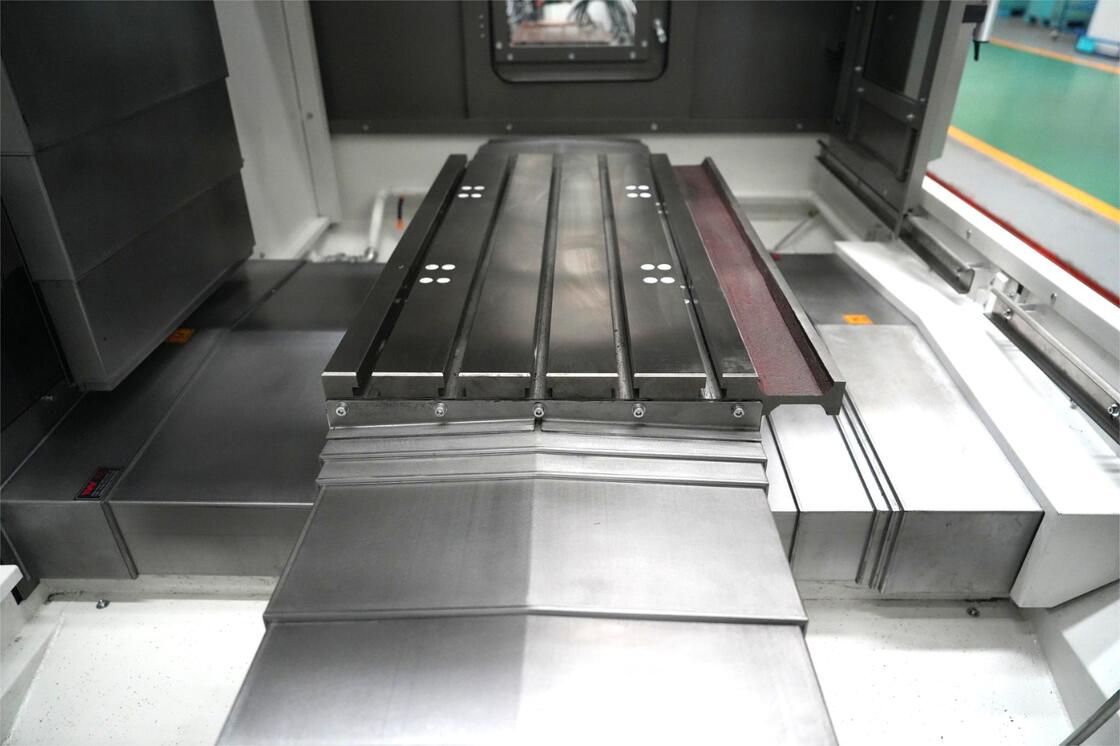

| Tableau de travail | Taille de la table (L×W) | mm | 1000 × 500 |
| Charge maximale sur la table | en kg | 600 | |
| Taille de la fente en T | mm | 18 × 5 | |

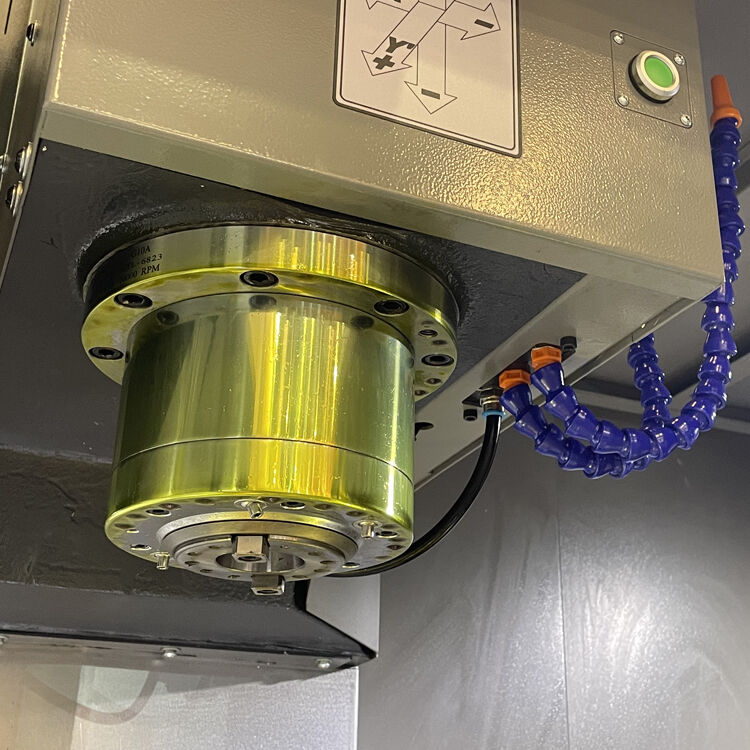

| Le moulin à rouleaux | Vitesse du fuseau | Rpm | 10000 |
| Le point de démarrage de l'axe | mm | 7/24 conique | |
| NT1 société civile | |||
| Moteur à broche | kW | Jéhovah nous protège, 15/11 | |
| Le couple de sortie maximal | N.m. | 52.5/95. Je suis désolé.5 | |
| Type d'entraînement à broche | Ceinture dentaire synchrone | ||
| Taux de fourrage | Traversée rapide X,Y,Z | M/min | Le montant de l'aide |
| Taux d'alimentation maximal de coupe | M/min | 20 | |

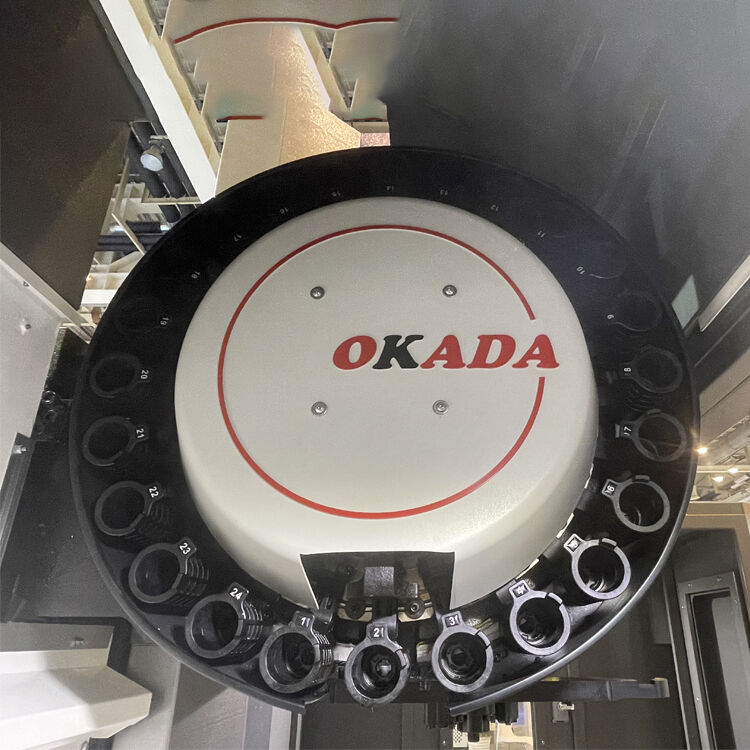

| A.T.C. | Capacité de stockage des outils | pc | Type de bras 24 |
| Diamètre maximal de l'outil | mm | 150 (80 ans) | |
| Longueur maximale de l'outil | mm | 300 | |
| Temps de changement d'outil (T-T) | seconde | 2.5 | |
| Précision | Précision de positionnement X/Y/Z | mm | 0Je ne sais pas.006 |
| Position de répétabilité X/Y/Z | mm | 0Je ne sais pas.004 | |
| Autres | Dimensions globales ((L × WxH) | mm | 2940 × 3450 × 3050 |
| Poids net de la machine | en kg | 5100 | |
| Besoin total de puissance | KVA | 18 | |

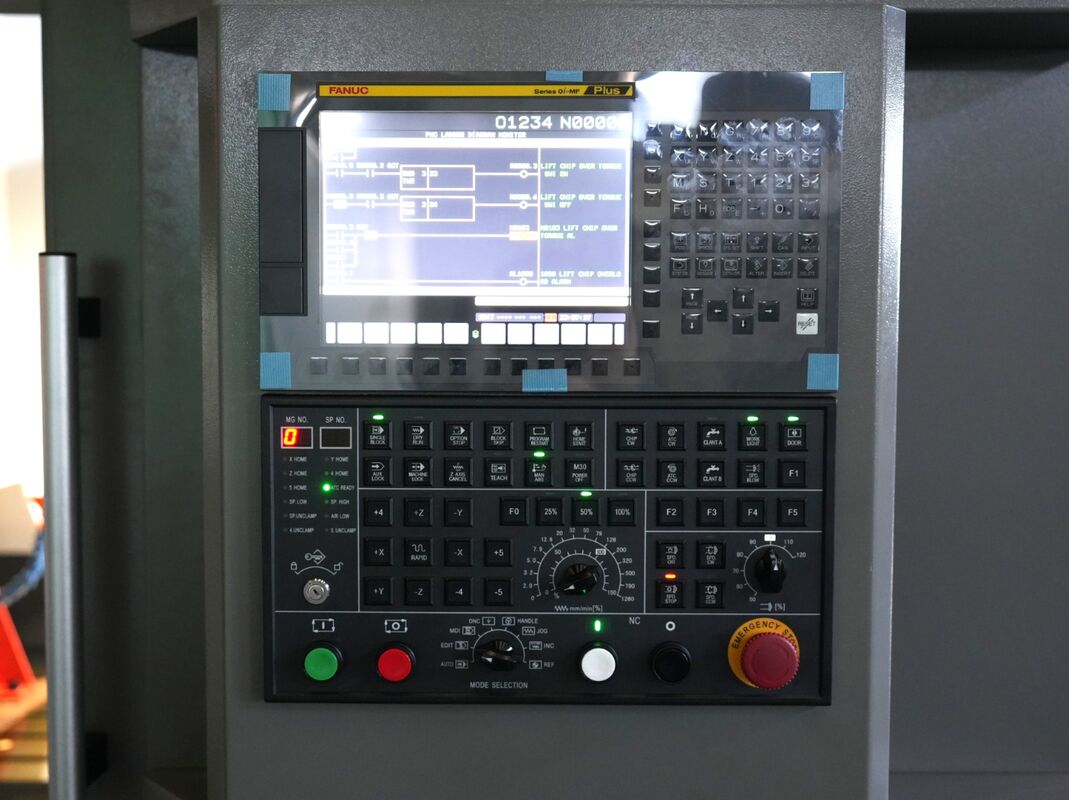

- Système de commande FANUC OI-MF TYPE (5)
- 10 000 tours par minute, ceinture connectée.
- 24 périphériques d'outils du manipulateur à disque
- Réservoir d'eau + puce de lavage de lit
- Pistolet à air propre, feu de travail, feu d'avertissement
- Système Fanuc Oi-MF TAPE
- Système Fanuc Oi-MF TAPE
- Système CNC Siemens 828D
- Connexion directe à une broche mécanique de 12000 tr / min
- 16000 tours par minute, 24000 broches motorisées
- Plateau tournant de 4e axe
- Réfrigération à l'intérieur de 2MPa, 3MPa, 5MPa, 7MPa
- Séparateur huile-eau
- Décapsuleur à puces
- Pistolet à eau propre
- Inspection de l'outil et de la pièce
- porte automatique
- Fermeture de porte de sécurité
- Armoire électrique et climatisation
La précision de la machine met en œuvre la norme d'acceptation GB/T18400.2-2010 Norme d'acceptation pour la précision de positionnement de la machine-outil et la précision de positionnement répété GB/T18400.4-2010
| Objets d'inspection | Norme d'usine | |
|---|---|---|
| Précision d'usinage | IT6 | |
| Précision de positionnement | Axe X (mm) | 0.008 |
| Axe Y (en mm) | 0.006 | |
| Axe Z (mm) | 0.006 | |
| Précision de positionnement répétée | Axe X (mm) | 0.005 |
| Axe Y (en mm) | 0.004 | |
| Axe Z (mm) | 0.004 | |
Configuration principale de la machine-outil et liste des pièces achetées
| Nom de l'article | Les spécifications | Marque | Les commentaires |
|---|---|---|---|
| Système CNC | Le nombre d'heures de travail est calculé en fonction de la durée de travail. | Le FANUC | |
| Moteur principal | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | Le FANUC | |
| Moteur à axe X | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | Le FANUC | |
| Moteur à axe Y | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. | Le FANUC | |
| Moteur à axe Z | Le système de contrôle de la qualité doit être conforme à la présente directive. | Le FANUC | |
| roulement à vis à axe X | 30 × 62 × 15 | Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | |
| roulement à vis à axe Y | 30 × 62 × 15 | Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | |
| roulement à vis à axe Z | 30 × 62 × 15 | Les États membres doivent fournir des informations détaillées sur les mesures à prendre. | |
| vis à bille à axe X | φ40 × 16,C3 | Les prix de vente sont calculés sur la base des prix de vente. | |
| vis à bille à axe Y | φ40 × 16,C3 | Les prix de vente sont calculés sur la base des prix de vente. | |
| vis à bille à axe Z | φ40 × 16,C3 | Les prix de vente sont calculés sur la base des prix de vente. | |
| Voie de guidage de l'axe X | 35 | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. | |
| Voie de guidage de l'axe Y | 45 | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. | |
| Voie de guidage de l'axe Z | 45 | Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
- Le sens de la qualité, les demandes des clients viennent en premier.
- 30 ans + histoire de R & D, la société a été fondée en 1993
- Fabricant de haute technologie doté de capacités de recherche et de conception
- Système d'approvisionnement stable et mature
- Jeunes vendeurs actifs et ingénieurs pour des services instantanés ((24 heures en ligne)
- Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- Notre principe de conception de structure: entretien et installation faciles, faible coût d'entretien, ne pas affecter la production
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Nous sommes une société de fabrication.
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
