Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel

Nom de la marque: HD
Numéro de modèle: CW61140
Lieu d'origine: Chine
Attestation: CE ISO
Quantité minimum de commande: 1 ENSEMBLE
Prix: Négociable
Capacité d'approvisionnement: 50 ensembles par mois
Les étiquettes

Machine conventionnelle de tour de CDE-A

Machine conventionnelle horizontale de tour

Machine de rotation de tour en métal manuel

Détails du produit

Marque: HD Taper: CW61140
Nom du produit: Le tour manuel lourd Diamètre maximal de l'oscillateur au-dessus du lit: 1400 mm
Diamètre maximal de balancement au-dessus du chariot: 1050 mm Largeur de lit: 970 mm
Max.longueur de la pièce à usiner: 1000mm-15000mm Diamètre de trou d'axe: ф130mm
Mettre en évidence

Max. Diamètre au-dessus du banc 1400mm

,

Corps de lit de type plancher

,

Largeur des glissières 970mm

Description du produit

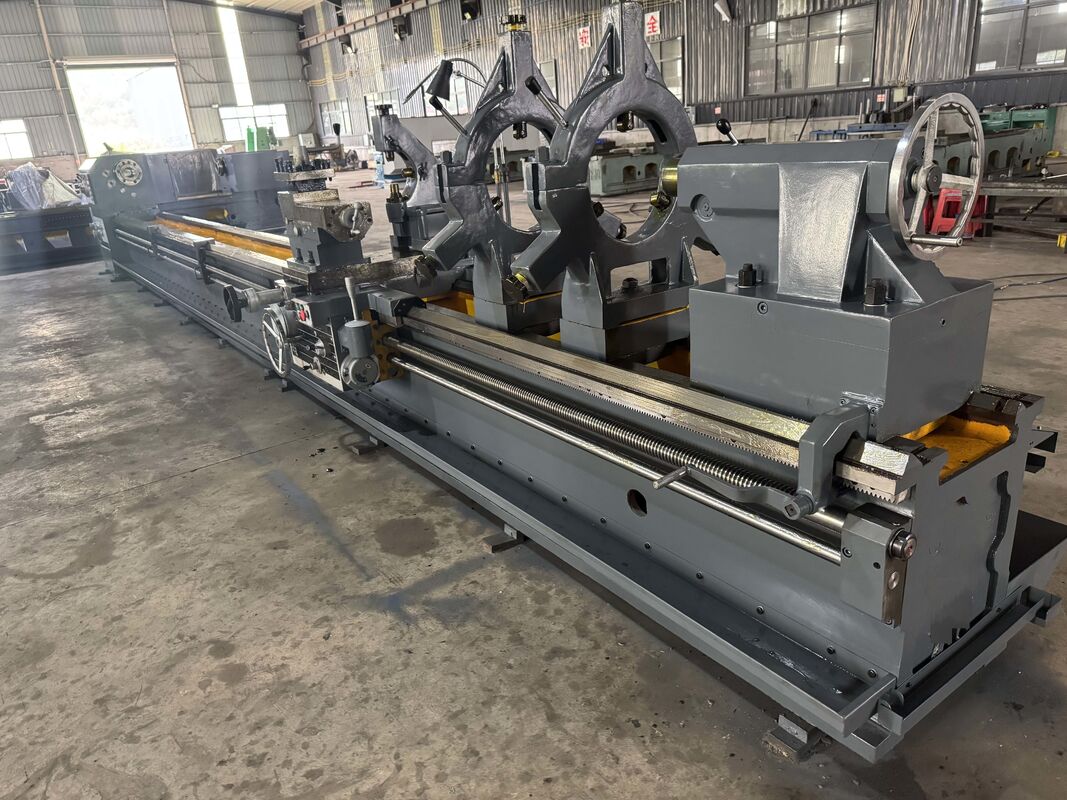

Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 0

Description du produit :

Tour à métaux robuste de précision Max. Balancement au-dessus du banc 1400 mm CW61140 Tour manuel

Cette machine-outil est un tour horizontal régulier, qui adopte une technologie de traitement et d'assemblage avancée, une haute précision, une bonne stabilité, une rigidité élevée, une vitesse élevée, un grand diamètre de trou traversant et une large gamme d'utilisation. Elle est conçue pour l'usinage de pièces en métal noir, en métal non ferreux et de certaines pièces en matériaux non métalliques avec des outils de coupe en alliage dur et en acier rapide. Cette machine-outil convient à l'usinage brut et fin de diverses surfaces rotatives complexes et peut également effectuer des opérations de coupe, d'alésage, de filetage et d'autres opérations d'usinage.

La structure principale de cette machine-outil est un corps de banc de type plancher solide, une surface de rail de guidage revêtue de plastique, une bonne résistance à l'usure et une largeur de rail de guidage de 970 mm. Le rail de guidage adopte une trempe à moyenne fréquence, la longueur de traitement peut atteindre jusqu'à 20 mètres. L'avance adopte le principe de la transmission mécanique.

Détails du produit :

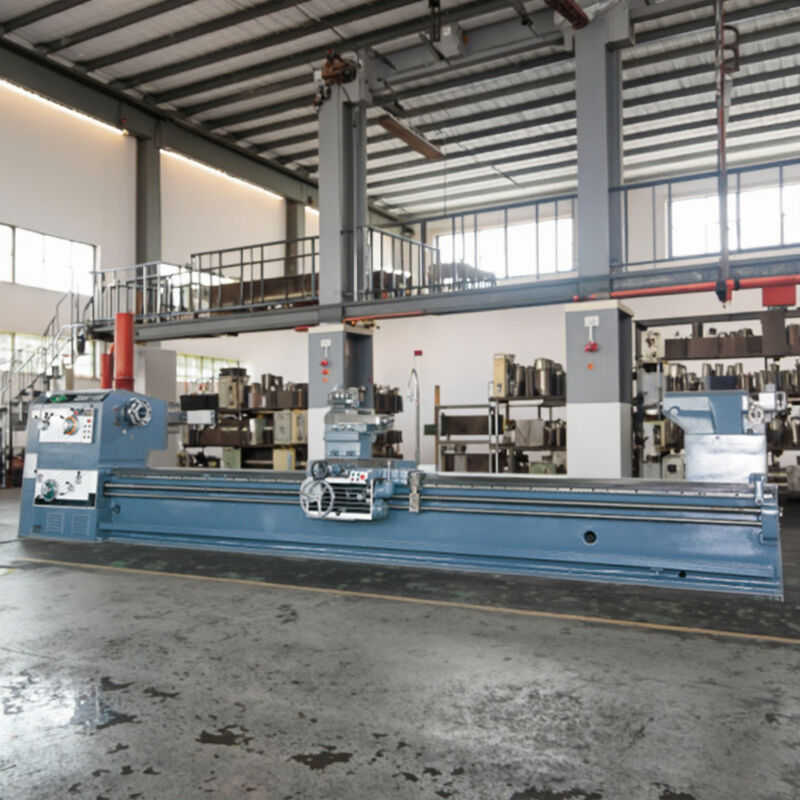

Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 1

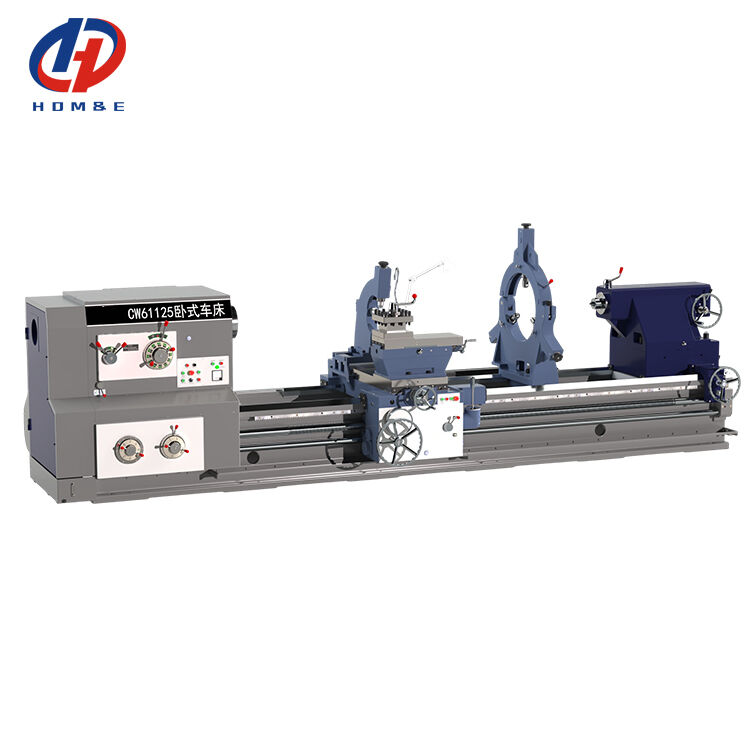

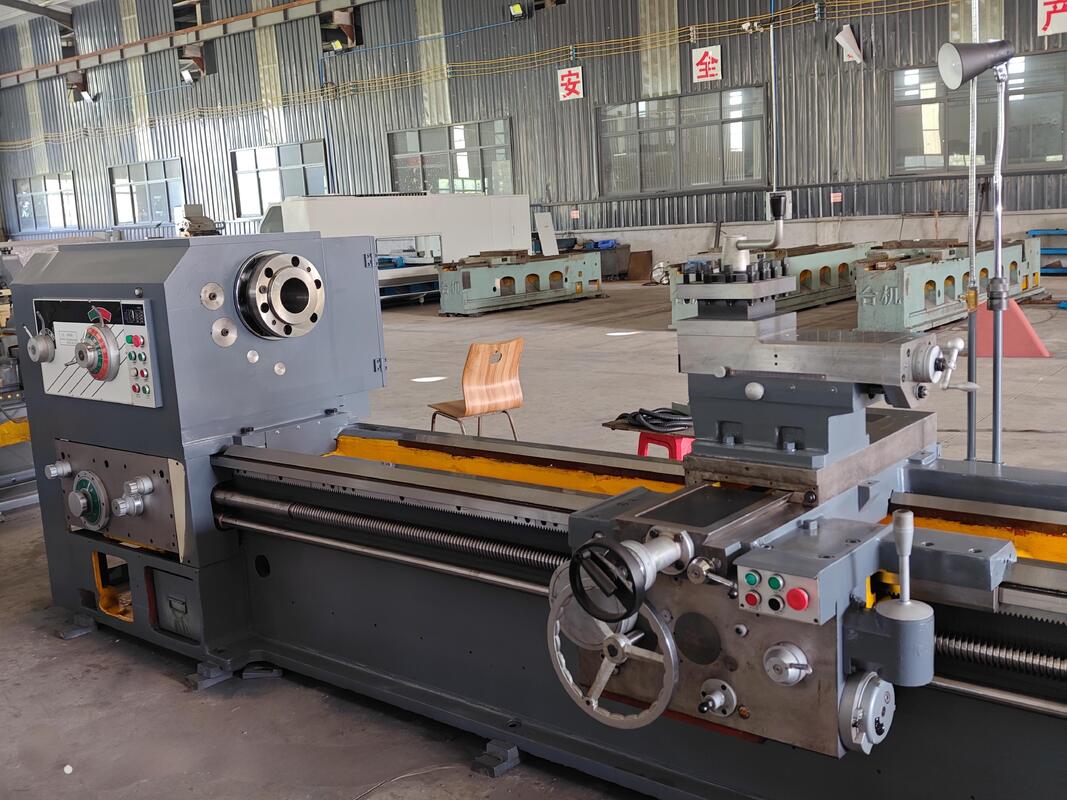

Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 2Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 3

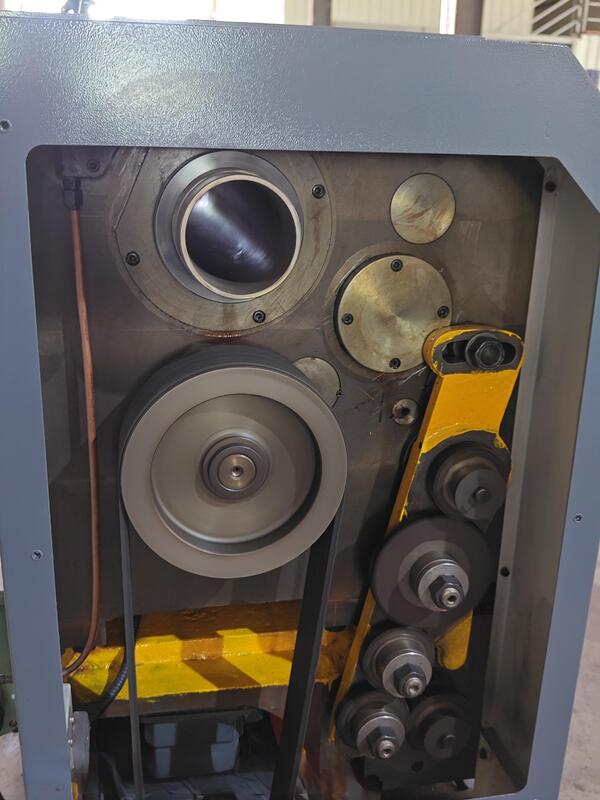

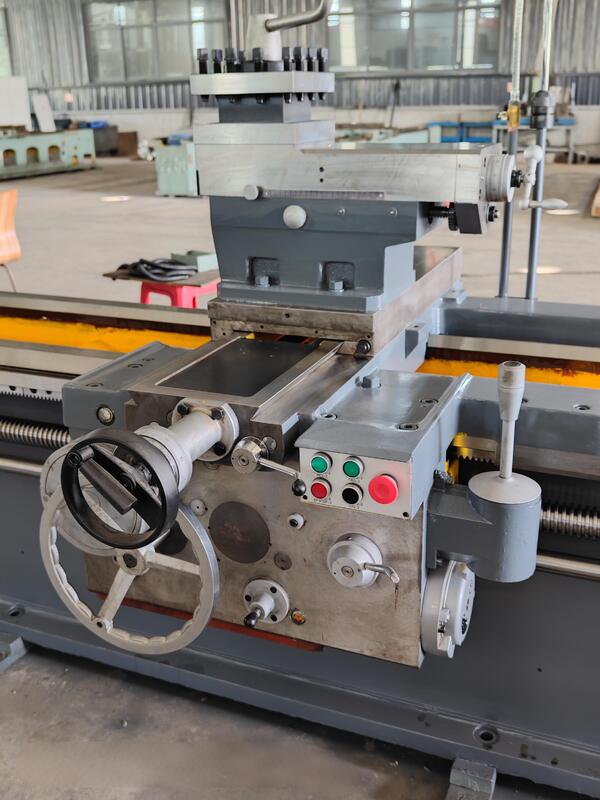

Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 4Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 5

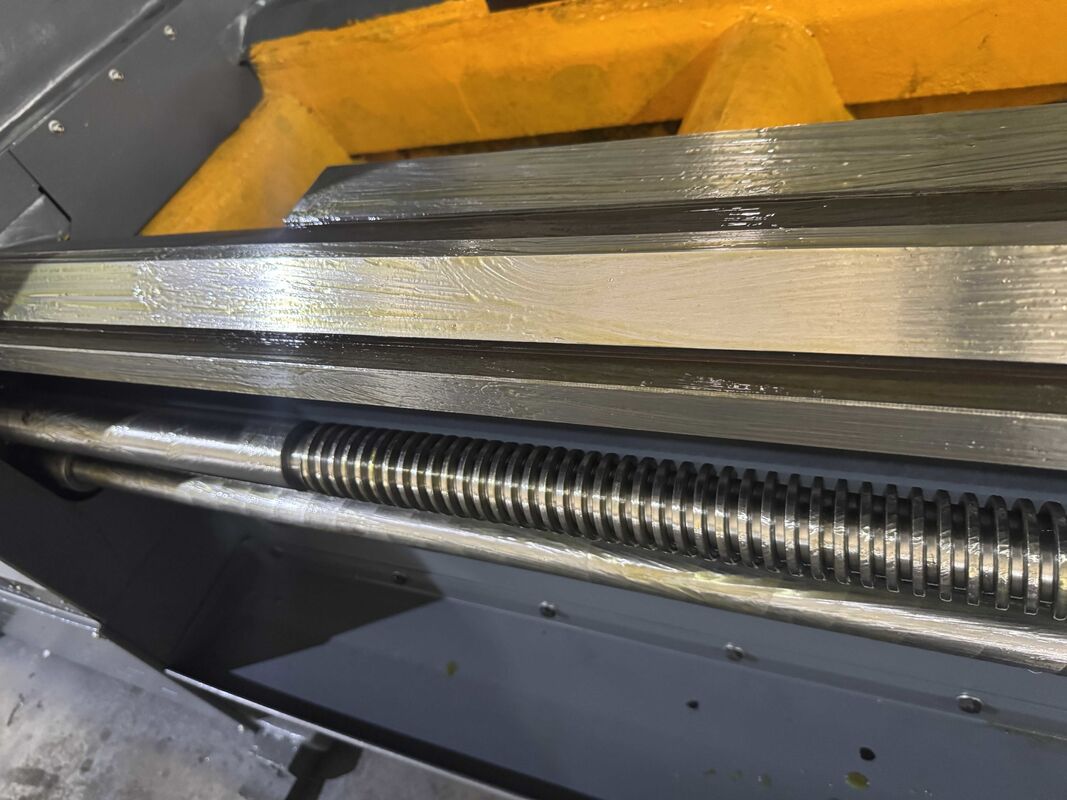

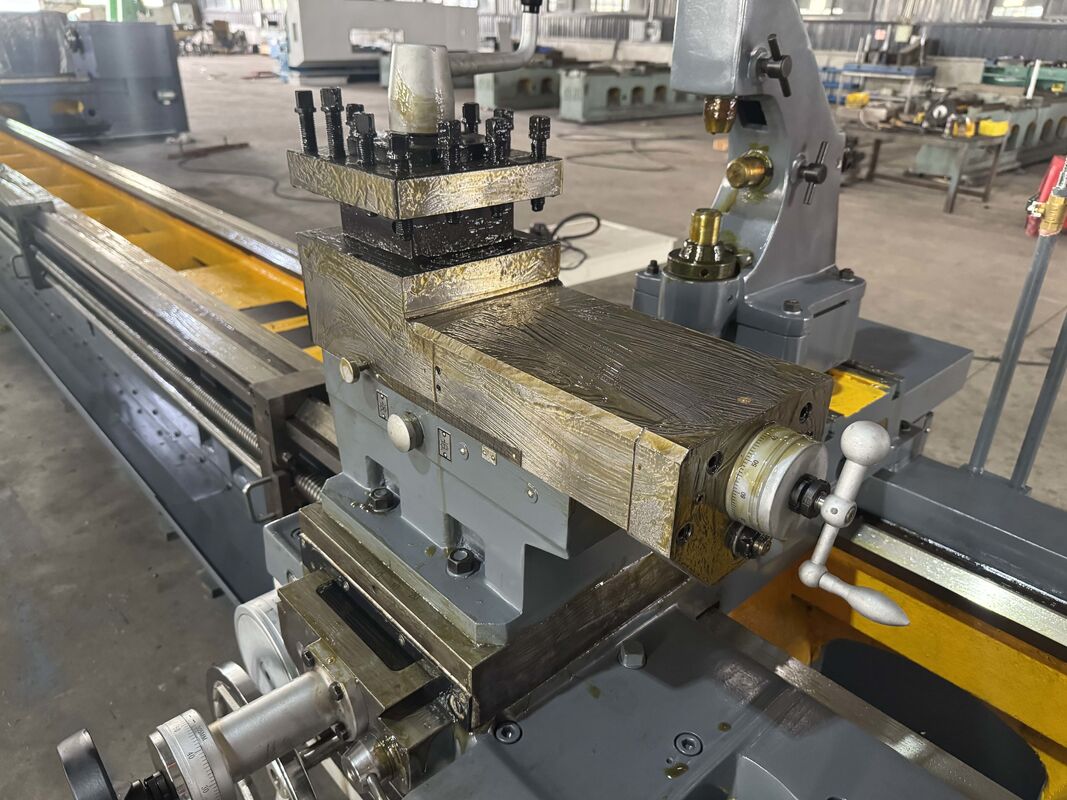

Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 6Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 7

Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 8Tour à métaux de précision robuste Max. Diamètre au-dessus du banc 1400mm CW61140 Tour manuel 9

Paramètres du produit :

Projet
Paramètre principal
Unité
CW61140



Plus de travail autour
Max. Balancement au-dessus du banc
mm
1400
Max. Balancement au-dessus du chariot
mm
1050
Max. Longueur de la pièce
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max. Longueur de coupe
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Deux capacités de charge maximales supérieures
kg
10000(20000)




Broche
Alésage de la broche
mm
130
Trou conique dans la broche
mm
1:20(140 métrique)
Trou principal dans la broche
ISO
A2-15
Diamètre de la position du palier avant de la broche
mm
220
Nombre de types de rotation de la broche et de vitesse de rotation
tr/min
21 types
3.15-315
Nombre d'inversions de broche et de vitesse de rotation
tr/min
21 types
5-400
Puissance du moteur principal
kW
22(30)
Diamètre du mandrin manuel
mm
1000


Structure du banc
Largeur du banc
mm
970
Structure du banc
mm
Châssis de banc entier
Avance latérale
mm
730
Avance verticale
mm
1000-15000
Mouvement horizontal/vertical rapide
m/min
4/8







Entrer pour faire le tour
Avances longitudinales 64 types
mm/(po/tr)
0.1~12
Avances transversales 64 types
mm/(po/tr)
0.05~6
64 vitesses d'avance sur le porte-outil supérieur
mm/(po/tr)
0.025-3
Filetages métriques 56 types
mm
1~240
Filetages Whitworth 56 types
tpi
30-1/4
Filetages modulaires 53 types
mm
0.5~60
Filetages diamétraux 24 types
D.P.
60-0.5
Le rapport de la vitesse d'avance du porte-outil supérieur à la vitesse d'avance longitudinale
mm
1/4
Pas de la vis de la machine-outil
mm
12
Puissance du moteur rapide
kW
1.5


Contre-pointe
Diamètre du manchon de contre-pointe
mm
200(260)
Course du manchon de contre-pointe
mm
300
Trou conique du manchon de contre-pointe
mm
Morse 20
Cône supérieur (métrique)
métrique
Numéro 6






Porte-outil
Forme du porte-couteau
type
station verticale 4
Dimensions de la section transversale de l'outil de coupe
type
45×45
Angle de rotation du porte-couteau

±90°
Max. Course latérale du porte-couteau inférieur
mm
500
Max. Course latérale du porte-couteau supérieur
mm
300
Vitesse de déplacement rapide verticale/horizontale du porte-outil
mm
3740/1870
Vitesse de déplacement rapide du petit porte-couteau
mm/min
935
Puissance du moteur de la pompe de refroidissement
mm/min
0.125



Éléments d'inspection
Précision d'usinage
kW
IT6/IT7
Rondeur d'usinage
niveau
0.008
Cylindricité de la pièce usinée
mm
0.03/300
Planéité de la pièce usinée
mm
0.033/500
Rugosité
mm
Ra1.6
Face d'extrémité de la broche
mm
0.008
Accessoires standard de la machine-outil :manchon supérieur de broche et de contre-pointe : Φ1000 mandrin à quatre mors : Fer de calage ; Boulon d'ancrage ; Refroidir le réservoir d'eau.
Remarque : 3000 mm et plus de 3000 mm avec un bâti de centrage de 50 à 600 mm ; Porte-outil de Φ50-250 mm

Accessoires optionnels :Mandrin à quatre mors Φ1250 : Bâti de centrage Φ250-800 mm
