Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe

Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe

Traitement de l'arbre du rotor de la pompe

Centre de tournage CNC

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

T5.2 à 500Q

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
T5.2-500Qm
Système de contrôle CNC:
GSK/FANUC/SIEMENS
CNC ou pas:
CNC
Mot clé:
Machine CNC à tour de lit incliné
Max. balancer sur le lit:
Φ560
Max. Faites glisser le plancher.:
Φ350
Max. longueur tournée:
500 millimètres
Voyage (axe X):
200 millimètres
Voyage (axe Z):
560 mm
Traversée rapide X/Z:
20 m/min
Max. Vitesse de broche:
4500 r.p.m
Les postes d'outillage:
8
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45-60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

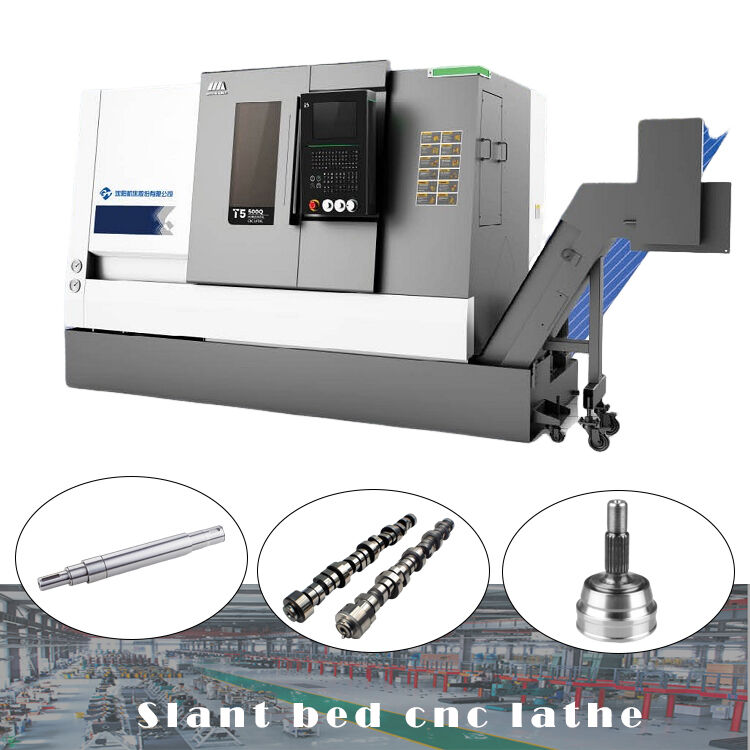

Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 0

Description du produit:

SMTCL T5.2-500Q tourelle de puissance horizontale de 12 stations pompe rotor arbre de traitement du centre de tournage CNC

T5.2-500Q série CNC horizontalCentre de virage, combinant une technologie de commande intelligente et une technologie de fabrication avancée, présente une grande précision, une grande efficacité et une grande rigidité de coupe.Le logiciel d'analyse des éléments finis est utilisé pour optimiser la conception, analyser la répartition des points de contrainte, réduire la déformation des pièces et obtenir la structure optimale de l'ensemble de la machine.Les pièces principales sont toutes faites de matériaux en fonte de haute résistance, ce qui permet de minimiser les vibrations pendant le processus de coupe et d'améliorer la précision d'usinage et la stabilité de coupe.

Caractéristiques du produit:

1"Haute précision"

* vis de plomb pré-tirée C3
* Technologie de compensation des erreurs
* Quantification standard du procédé
2"Haute efficacité"
* Deux axes haut et vitesse de déplacement rapide
* Servo-queue divisée
* Tour de servo-coupeuse à haut rendement
3, Haute rigidité
* Lit en fonte de haute qualité et autres pièces moulées
* roulement à fuseau à rouleaux cylindriques à double rangée à grande portée
* Structure de la selle anti-flexion
Détails du produit:

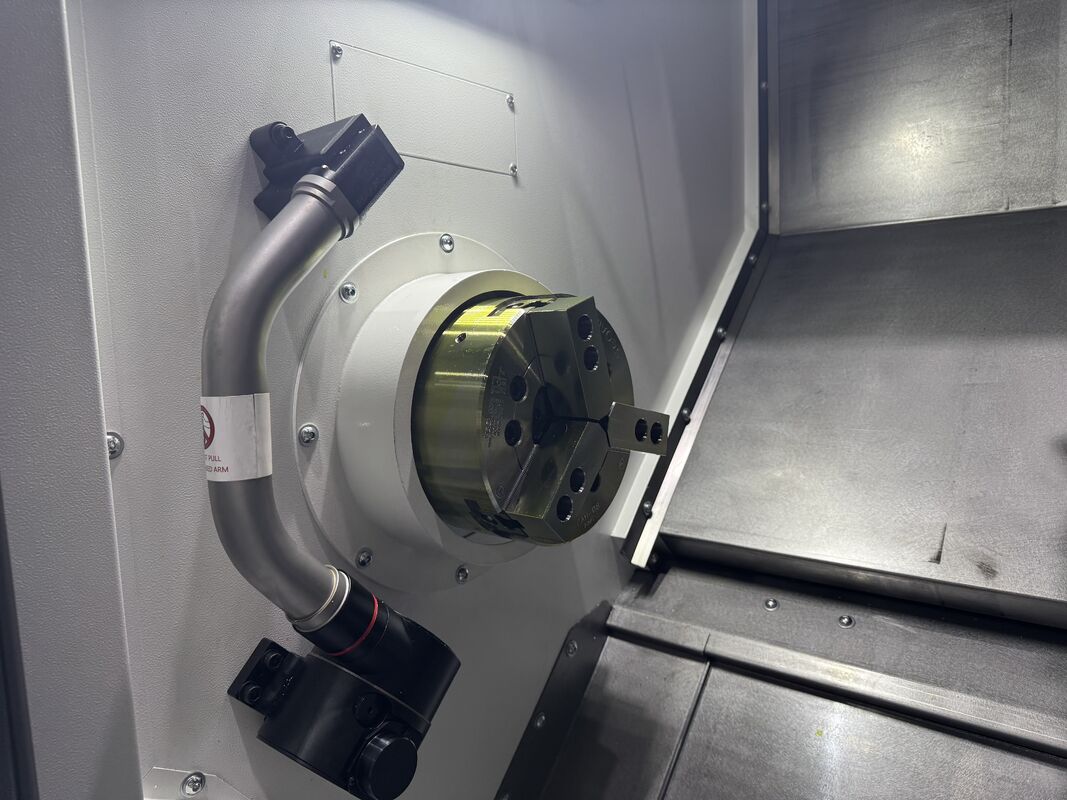

Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 1

Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 2 Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 3Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 4Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 5

Paramètres du produit:
Nom de l'article
Unité
T5 à 500Qm
Max. diamètre de rotation
mm
280
Max. longueur de virage
mm
450
Diamètre maximal de l'oscillateur au-dessus du lit
mm
Φ560
Diamètre maximal de l'oscillateur sur glissement transversal
mm
Φ350
Le moulin à rouleaux
Type de nez de broche

A2 à 6
Diamètre intérieur du roulement avant
mm
Φ100
Taper de l'ouverture du fuseau

1:20; Φ70
Parcours de fente
mm
Φ65
Max. à travers le diamètre de la barre
mm
Φ50
Diamètre standard du rouleau
pouces
8
Max. vitesse de la broche
R/min
4500
Le couple nominal de la broche
Nm
130
Max. couple de la broche
Nm
230
Puissance de sortie du moteur principal continue /30 minutes
Le nombre de sièges
Jéhovah nous protège, 15/11
Deux axes
Traversement rapide de l'axe X/Z
M/min
30
Voyage par axe X
mm
170
Voyage par axe Z
mm
560
Le stock de queue
Voyage du stock de queue
mm
500 ((Servo-entraînement)
Plumes coniques de la queue
Le morse
MT-5
Tourelle
Forme de tourelle

Porteur d'outils à servo à 12 stations horizontale
Hauteur centrale de la tourelle
mm
80
Retour de la tourelle, précision de positionnement répétée
Je vous en prie.
± 16
Si le coupeur peut être sélectionné à proximité

- Oui, oui.
Porteur d'outil de face de bout
mm
25 × 25
Porteur d'outils
mm
Φ40
Couvercle de réduction
mm
f32
Autres
Distance entre le centre de la broche et le fond du lit
mm
1015
Poids net de la machine
en kg
4200
Capacité totale d'alimentation électrique
KVA
35
Dimensions globales (longueur X largeur X hauteur)
mm
2750 × 1890 × 1900

Application dans le secteur industriel:
Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 6

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.

2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 7
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients dans le monde entier!O
Notre usine:

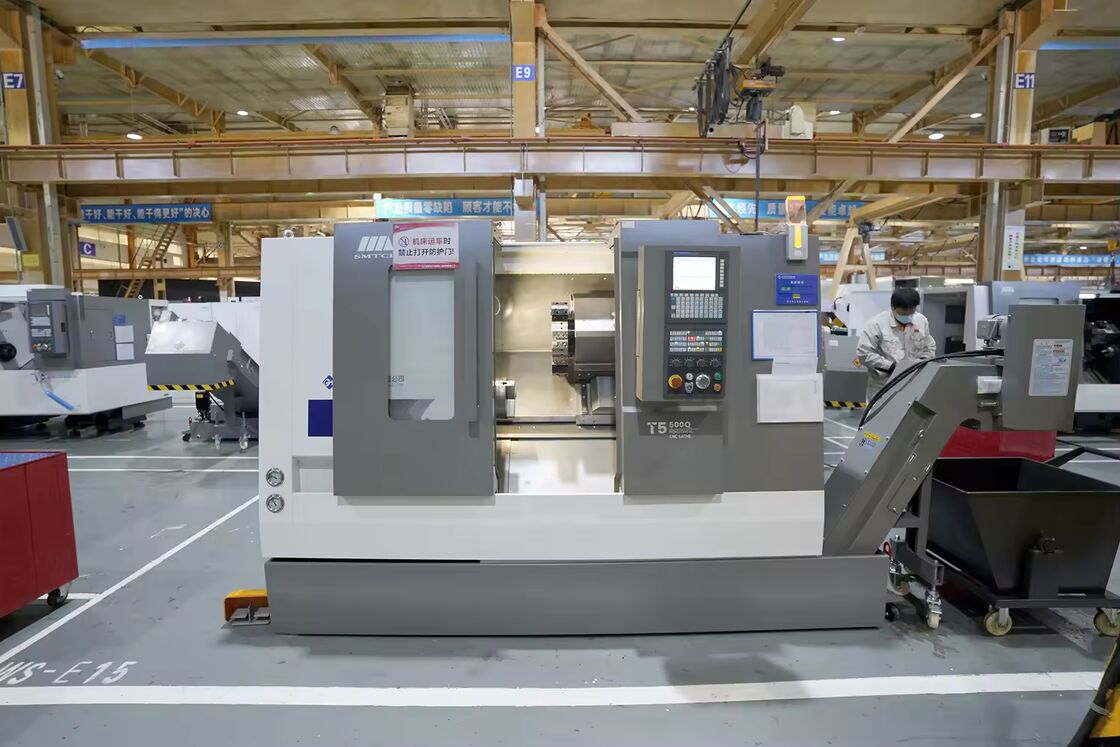

Centre de tournage CNC à tourelle motorisée horizontale 12 stations SMTCL T5.2-500Q pour l'usinage d'arbres de rotor de pompe 8

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
