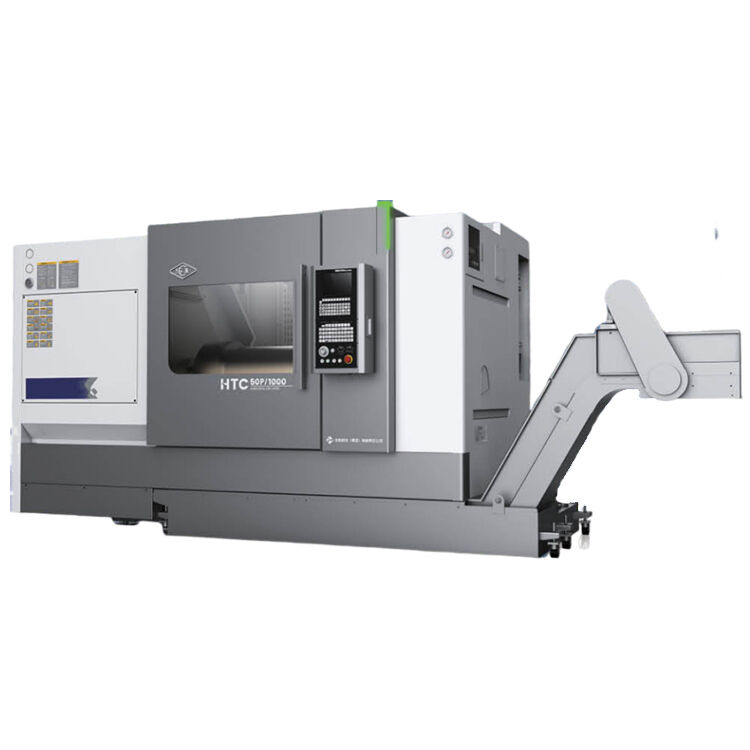

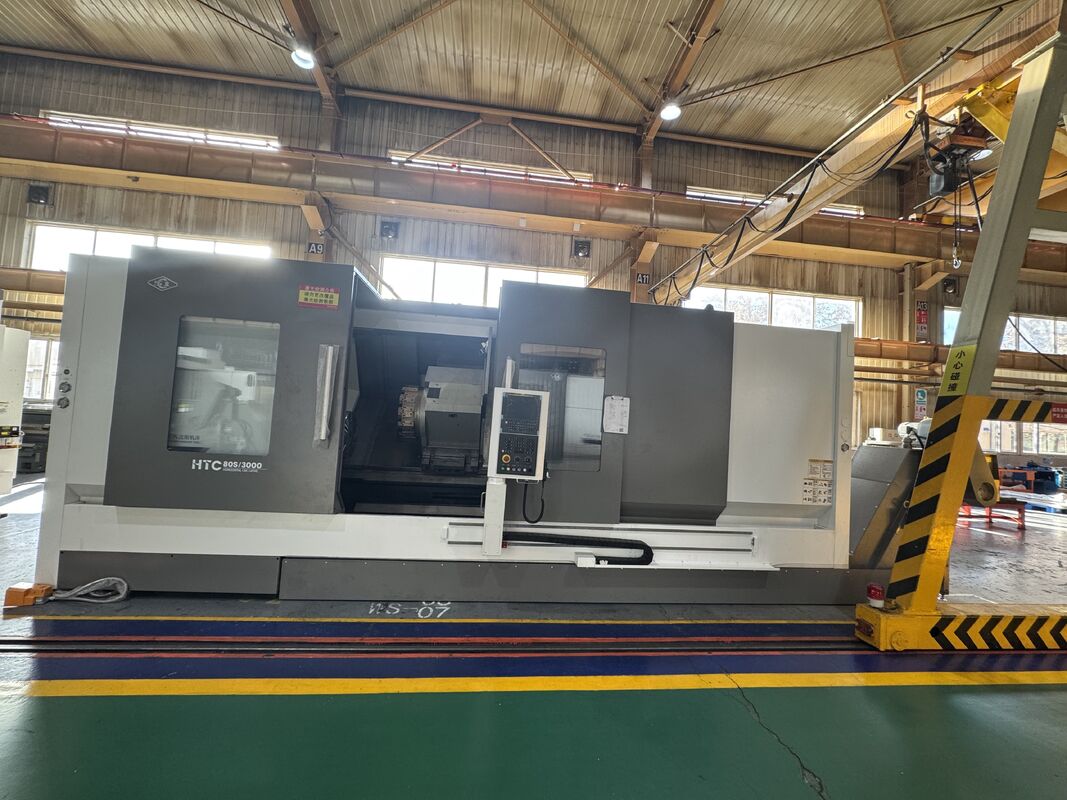

Name: Tour à commande numérique robuste à haute rigidité SMTCL HTC80S, tour CNC à structure à glissières prismatiques
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC80S
Availability: InStock

Maison > produits > Machines de tour de commande numérique par ordinateur >

Tour à commande numérique robuste à haute rigidité SMTCL HTC80S, tour CNC à structure à glissières prismatiques

Structure à glissières prismatiques

Rigidité élevée

Longueur de tournage maximale 4000mm

Lieu d'origine:

Chine

Nom de marque:

SYMG SMTCL

Certification:

ISO certification

Numéro de modèle:

HTC80S

Nous contacter

Demandez un devis

Tour à commande numérique robuste à haute rigidité SMTCL HTC80S, tour CNC à structure à glissières prismatiques

Détails du produit

Nom du produit:

HTC80S

Diamètre de coupe maximal::

800/960 millimètres

Longueur maximale de coupe::

1000/1500/2000/3000/4000mm

Diamètre maximal du balancier sur le lit::

¥ 1000

Diamètre de rotation maximal de la glissière:

¥800

Le diamètre du trou de broche::

180 mm

Diamètre maximal de la barre transversale:

162 mm

Plage de vitesse de la broche::

20-1500r/min

Diamètre standard du rouleau::

18 "

Type de tourelle à outils standard::

Chariot à outils hydraulique horizontal à 12 stations

Conditions de paiement et d'expédition

Quantité de commande min

1 ensemble

Prix

Négociable

Détails d'emballage

Le boîtier en bois, le coffre en fer, les autres emballages.

Délai de livraison

30-45 jours

Conditions de paiement

T/T, L/C, Western Union

Capacité d'approvisionnement

45 ensembles par mois

PRODUITS CONNEXES

Vidéo

Tour CNC à banc incliné de haute précision SMTCL HTC63H Fanuc avec doubles glissières

Obtenez le meilleur prix

Vidéo

SMTCL HTC80H haute précision 12 stations Servo-outil horizontal roulement CNC lourd

Obtenez le meilleur prix

Tour à commande numérique robuste à haute rigidité SMTCL HTC80S, tour CNC à structure à glissières prismatiques

Obtenez le meilleur prix

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal

Obtenez le meilleur prix

Nous contacter

+8613916455787

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

Tour à commande numérique robuste à haute rigidité SMTCL HTC80S, tour CNC à structure à glissières prismatiques 0

Description du produit

^{Tour à métaux CNC robuste à haute rigidité SMTCL HTC80S avec structure à rails durs}

^{Série HTC80H/SLe tour horizontal CNC adopte une structure à rails durs, ce qui confère à l'ensemble de la machine une grande rigidité. Le couple de la broche est important et le diamètre de passage est grand, ce qui le rend adapté à l'usinage de divers arbres et pièces de disque, et il peut répondre efficacement à la demande d'usinage de pièces pour les machines d'ingénierie, l'automobile, la métallurgie, la fonderie et d'autres industries.}

Caractéristiques du produit

1, Haute précision

◆ Vis et rails de guidage de haute précision
◆ Roulements de broche de haute précision
Chariot porte-outils à haute rigiditéQuantification standard du processus
◆ Règle de grille de haute précision

2, Haute efficacité
Chariot porte-outils à haute rigiditéApplication du code modulaire du système
◆ Configuration fonctionnelle complète, permettant une production intelligente◆ Tourelle servo à haut rendement
◆ Broche de coupe haute performance et robuste
3, Haute rigidité

◆
Chariot porte-outils à haute rigidité◆
Chariot porte-outils à haute rigidité◆
Chariot porte-outils à haute rigidité◆
Chariot porte-outils à haute rigiditéDétails du produit

Vis et rails de guidage de haute précision

Il utilise des vis de qualité C3 importées de haute qualité et des rails de guidage de qualité H, et est entraîné directement par des servomoteurs pour obtenir une excellente précision de fonctionnement

Roulements à rouleaux cylindriques de broche de haute précision

Il adopte des roulements à rouleaux cylindriques de qualité P4 importés de haute qualité et coopère avec une broche de haute précision pour obtenir une excellente précision de rotation.

Axe à grande vitesse

Les deux axes utilisent des vis importées et utilisent une technologie de pré-étirage pour assurer un fonctionnement rapide et stable de la machine-outil

Configuration fonctionnelle complète, permettant une production intelligente

Différentes configurations de modules telles que le contre-pointe, la contre-broche, la contre-pointe servo et l'axe Y peuvent

être optionnelles en fonction des exigences des différentes pièces. Il peut réaliser un traitement multi-séquences des pièces, et peut également être équipé de la mesure des pièces, de l'outil

paramétreur, des modules d'automatisation, etc., pour améliorer l'efficacité du travail.

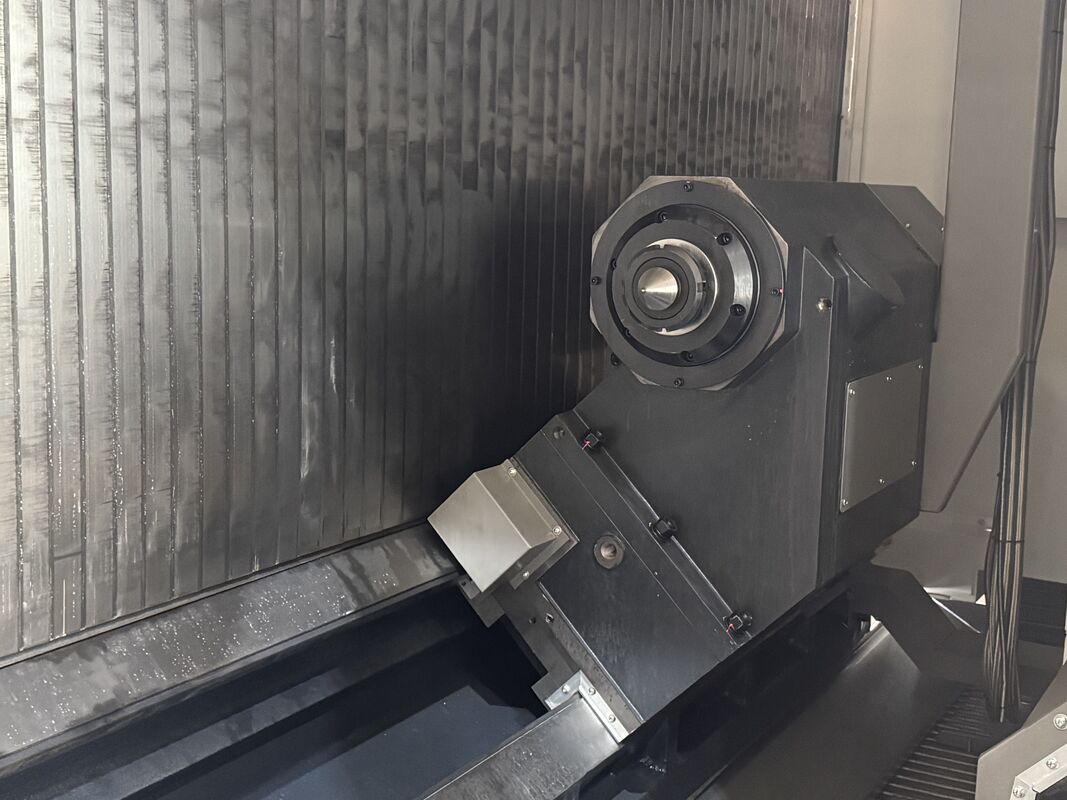

Contre-pointe à petite broche

Il est équipé d'une contre-pointe à structure de petite broche, et des roulements à rouleaux coniques et des roulements à billes à contact oblique sont installés en interne pour améliorer la rigidité de coupe de l'extrémité de la contre-pointe

et assurer l'effet de coupe des pièces à axe long.
Bâti à haute rigidité

Le bâti est un bâti incliné à 45°, avec une structure de nervures optimisée et renforcée à l'intérieur. Il est coulé en une seule pièce avec des pièces moulées de haute qualité, et l'ensemble de l'axe adopte une structure à rails durs, ce qui améliore efficacement la rigidité dynamique. La jonction entre le bâti et la poupée mobile est raclée et rectifiée par une surface à double appui, ce qui améliore encore la rigidité de coupe de l'ensemble de la machine.Paramètres du produit

Articles
Unités

HTC80S

série	Diamètre de coupe max. (arbre/disque)	mmΦ800/Φ960
Longueur de coupe maximale	kg	1000/1500/2000/3000/4000
Diamètre de balayage max. sur le bâti	kg	Φ1000
Diamètre de balayage max. sur l'espace du bâti	kg	Φ800
Broche	kg	-
A2-15
Diamètre intérieur du roulement avant	mm	Φ240
Cône de broche et taille du trou	kg	Diamètre du trou de broche max.
mm		Φ180
Diamètre de la barre max.	kg	Φ162

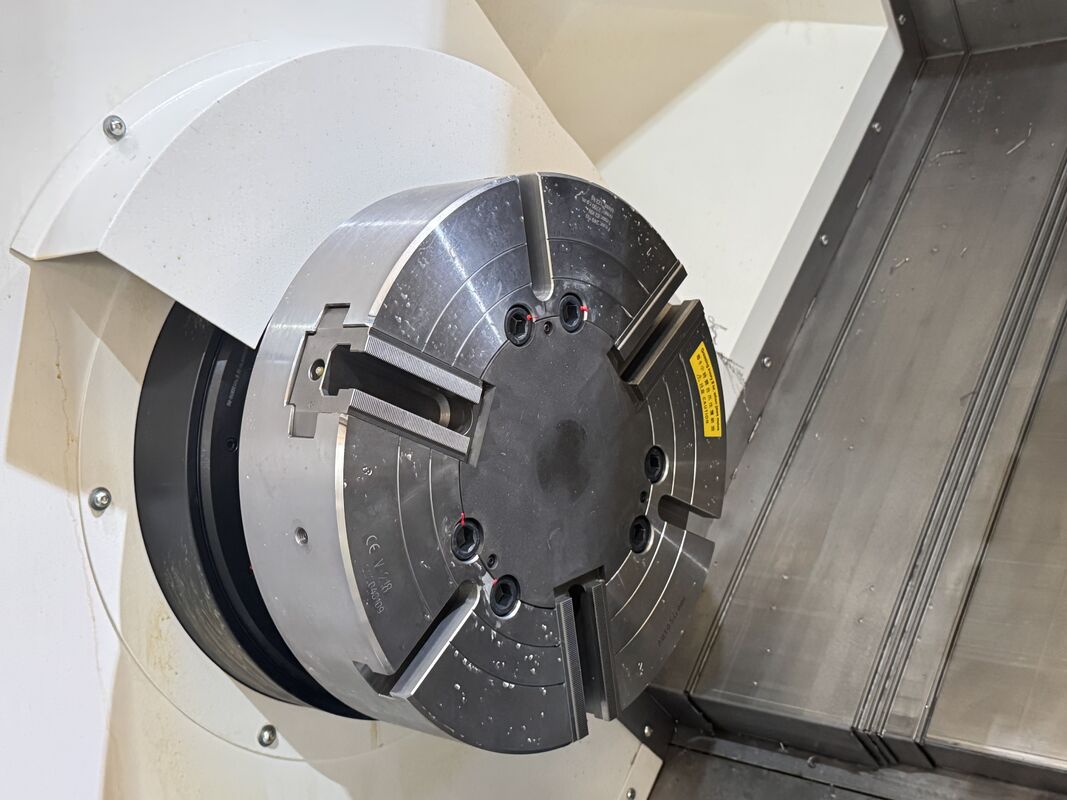

Diamètre du mandrin standard	kg	18"
Plage de vitesse de broche	tr/min	20-1500
Couple max. de la broche	Nm	5400
Série de vitesses de broche	Deux engrenages mécaniques	Puissance de sortie du moteur principal en continu/30 min.
kW		37/45
Axe X/Z	Vitesse de déplacement rapide de l'axe X	mm
12
Vitesse de déplacement rapide de l'axe Z	kg	510
Course de l'axe X	kg	510
Course de l'axe Z	kg	1050/1550/2050/3050/4050
Contre-pointe	kg	mm
850/1350/1850/2850/3850
Méthode d'entraînement de la contre-pointe	kg	Course du manchon de la contre-pointe
mm		180
Diamètre du manchon de la contre-pointe	kg	Φ230
Cône du trou conique de la contre-pointe	kg	Tourelle porte-outils

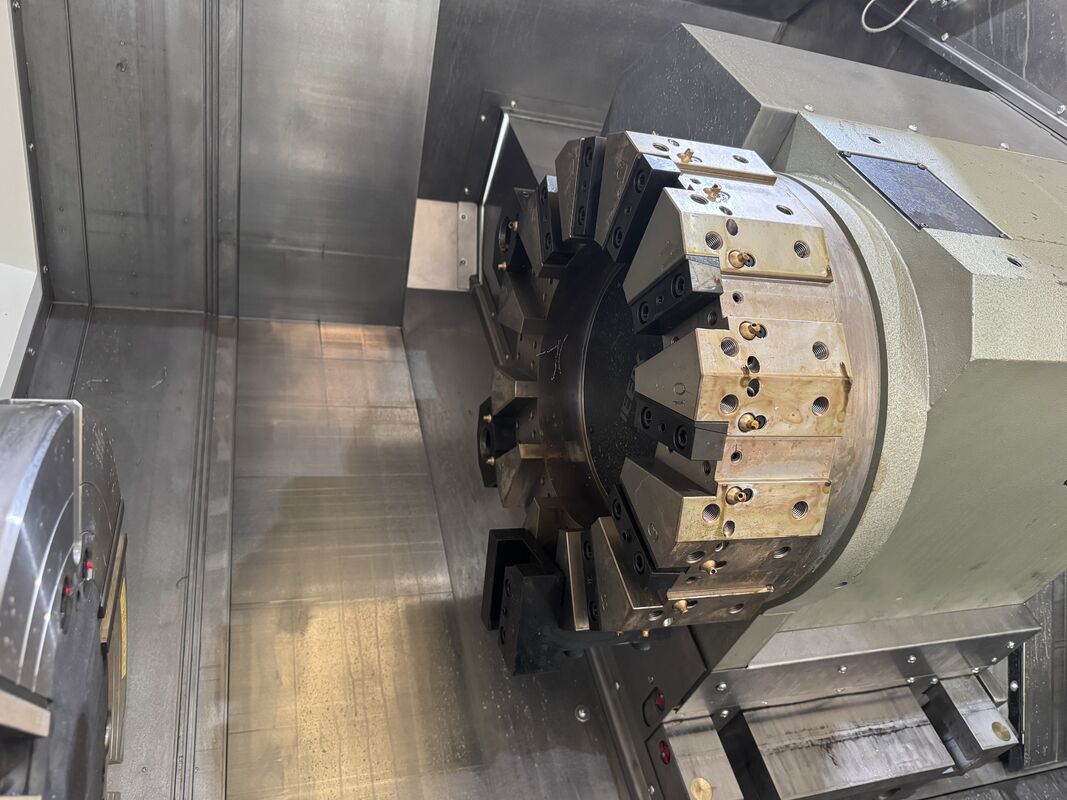

Forme de la tourelle porte-outils		Chariot porte-outils hydraulique horizontal à 12 stations
Hauteur du centre
mm		200
Taille de l'outil	kg	32×32
Si l'outil peut être choisi à proximité	kg	oui
Capacité de charge maximale	kg	kg
1400
Pièces d'arbre	Assurez-vous de recevoir une machine de haute qualité	5000
Autres	Assurez-vous de recevoir une machine de haute qualité	mm
1214
Poids de la machine	kg	15500/18000/19500/21000/23500
NOTRE Service	Assurez-vous de recevoir une machine de haute qualité	1. Chaque pièce doit être inspectée

2. Plus de 100 contrôles de processus de production

3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir
◆ Sens de qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + d'histoire de R&D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie avec capacité de recherche et de conception

◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception structurelle : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous
Bienvenue à nous rendre visite !
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé. Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir des machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !

Notre usine

Tour à commande numérique robuste à haute rigidité SMTCL HTC80S, tour CNC à structure à glissières prismatiques 1

FAQ

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.

Tour à commande numérique robuste à haute rigidité SMTCL HTC80S, tour CNC à structure à glissières prismatiques 2

Q2. Quels sont les principaux produits de votre entreprise ?

Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?

Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.

Q4 : Quelles sont vos conditions de garantie ?

Nous fournirons un remplacement pour les pièces qui s'avèrent défectueuses pendant une période de 12 mois,

à compter de la date du connaissement de la machine.

Q5. Quels sont les services ?

Pré-ventes : Solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : 7 jours sur 24 heures de service en ligne, conseils à distance pour l'installation, connexion avec le système logiciel du client

Q6 : Pourquoi choisir votre entreprise ?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.

Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps voulu des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.
Q8 : Quelles sont les conditions de paiement ?

T/T 30 % d'acompte à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
