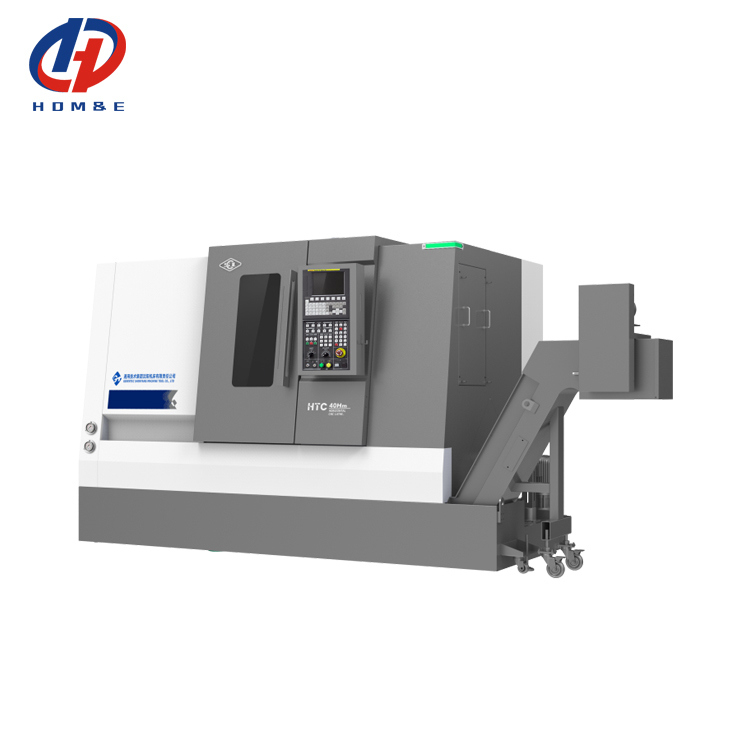

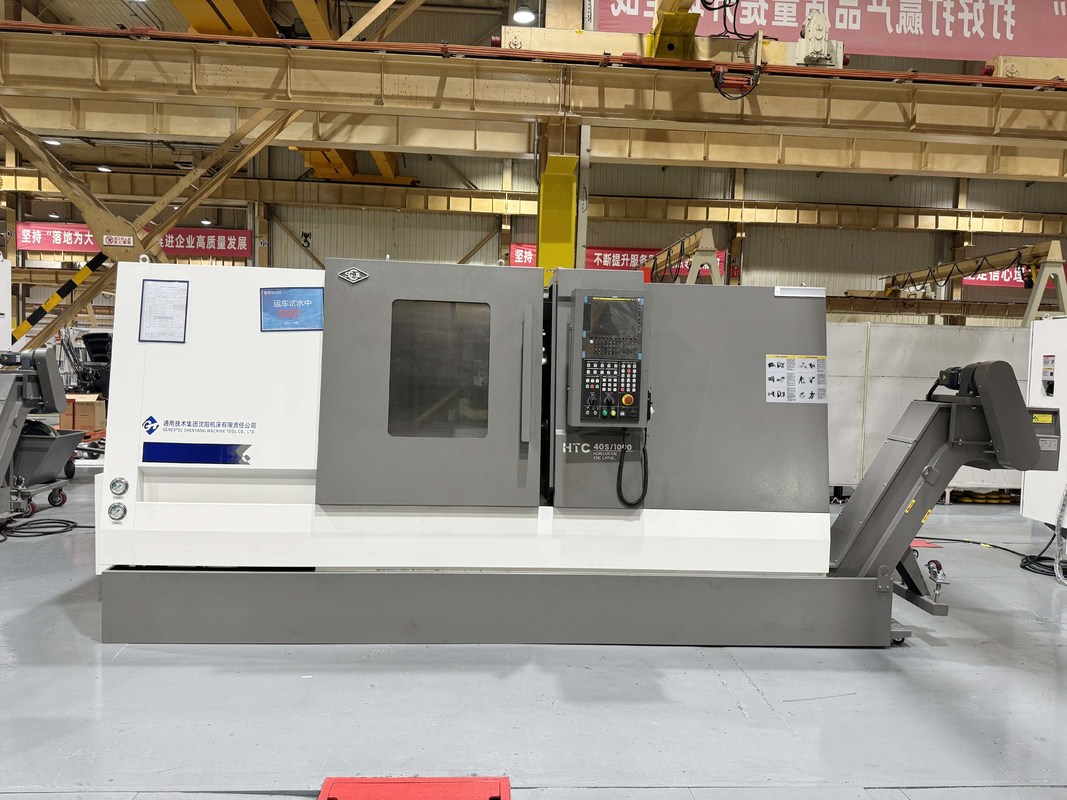

SMTCL HTC40S Tour CNC à rail rigide à haute rigidité pour roulements automobiles et pièces d'ingénierie
Nom de la marque:
SMTCL
Numéro de modèle:
HTC40S
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | HTC40S |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Tour à commande numérique horizontale |
| Longueur de Max.Cutting: | 1500 mm | Diamètre de Max. Cutting.: | 500mm |
| Max. nager le jour. au-dessus du lit: | 600 mm | Voyage de l'axe x: | 270 mm |
| Voyage de l'axe z: | 1628 mm | Vitesse de broche: | 4000 tours/min |
| Mettre en évidence |
Pièces de roulements et pièces d'ingénierie automobiles,Le tour CNC à rails durs à haute rigidité,haute précision et haute efficacité |
||
Description du produit
Description du produit:

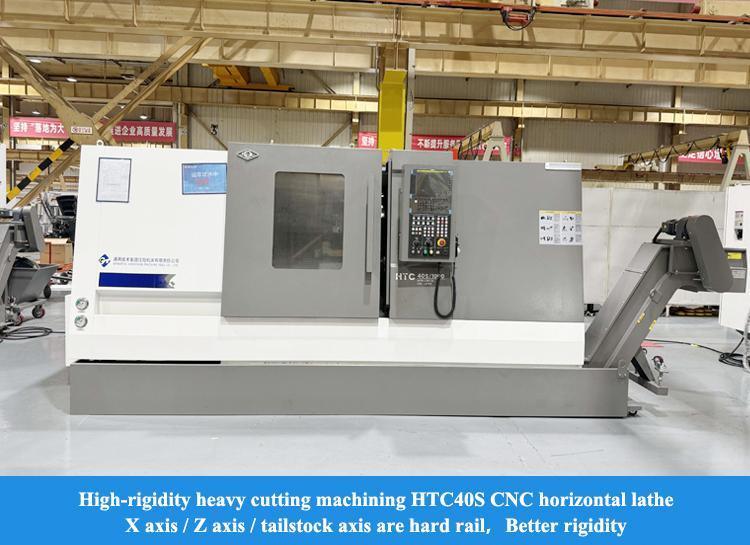

SMTCL HTC40S Tour CNC à rail rigide à haute rigidité pour roulements automobiles et pièces d'ingénierie
Le tour à commande numérique HTC40Sprésente des avantages uniques en ce qui concerne la conception de la voie de guidage durcie, qui a été soumise à des techniques de traitement spéciales et possède une rigidité extrêmement élevée,d'une épaisseur n'excédant pas 10 mm.
Pendant les processus d'usinage puissants, il a une excellente stabilité, ce qui garantit que la précision de l'usinage reste inchangée.Le système de guidage durci de haute précision permet à la machine-outil d'avoir des trajectoires de mouvement précises lors du fonctionnement. qu'il s'agisse du traitement de pièces d'arbre ou de disque,il peut démontrer des performances exceptionnelles et est largement applicable aux domaines de traitement mécanique avec des exigences élevées en matière de précision et de stabilité.
Pendant les processus d'usinage puissants, il a une excellente stabilité, ce qui garantit que la précision de l'usinage reste inchangée.Le système de guidage durci de haute précision permet à la machine-outil d'avoir des trajectoires de mouvement précises lors du fonctionnement. qu'il s'agisse du traitement de pièces d'arbre ou de disque,il peut démontrer des performances exceptionnelles et est largement applicable aux domaines de traitement mécanique avec des exigences élevées en matière de précision et de stabilité.
Caractéristiques du produit:
1, haute précision
◆ Des roues à vis et à guides de haute précision

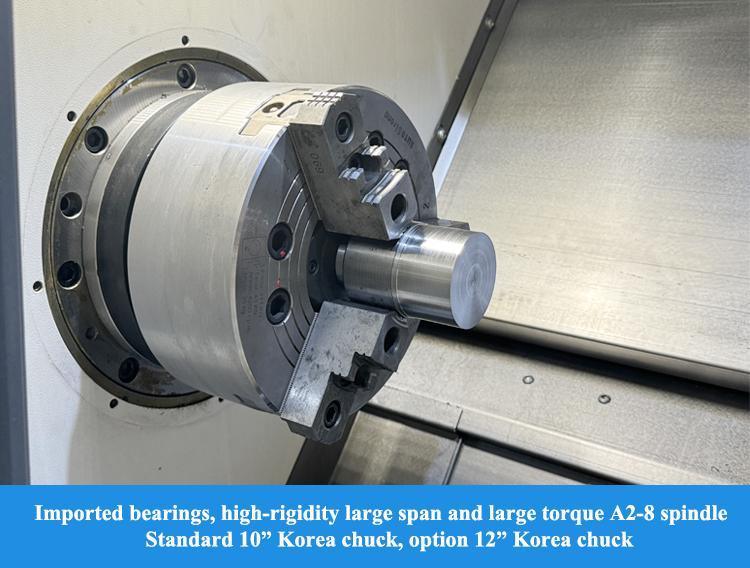

◆ Des roulements à fuseaux de haute précision
◆ Quantification des normes de procédé
◆ Réglateur de grille de haute précision
◆ Des roulements à fuseaux de haute précision
◆ Quantification des normes de procédé
◆ Réglateur de grille de haute précision
2, Haute efficacité
Application du code modulaire du système
◆ Configuration fonctionnelle complète, permettant une production intelligente
◆ Tourelle de servo à haut rendement
◆ Fuseau de coupe hautement performant et lourd
Application du code modulaire du système
◆ Configuration fonctionnelle complète, permettant une production intelligente
◆ Tourelle de servo à haut rendement
◆ Fuseau de coupe hautement performant et lourd
3, Haute rigidité

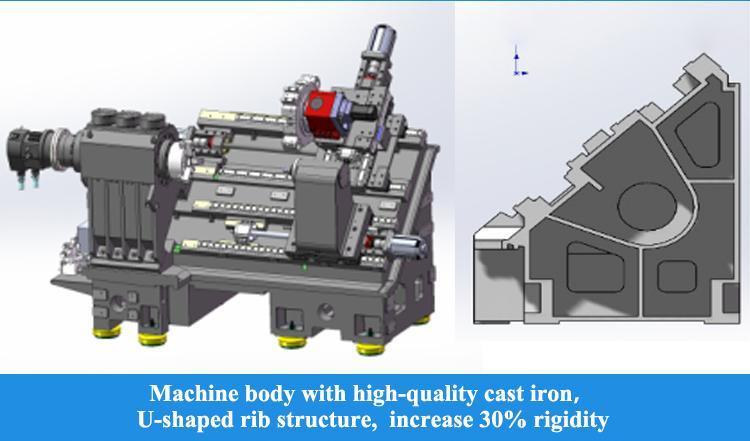

◆ Lit en fonte de haute qualité, etc.
◆ Coffres-clés: une boîte de nuit à longue portée
◆ Fuseau à haute puissance et à couple élevé
◆ Tourelle d'outil à haute rigidité
◆ Lit en fonte de haute qualité, etc.
◆ Coffres-clés: une boîte de nuit à longue portée
◆ Fuseau à haute puissance et à couple élevé
◆ Tourelle d'outil à haute rigidité
Détails du produit:
Vitesse de déplacement rapide: 30 m/min.
Le servo-moteur est directement relié à la vis à bille par un accouplement, réduisant les liaisons intermédiaires et obtenant une transmission sans écarts.Les rails de guidage des axes X et Z adoptent des rails de guidage de roulement linéaires importés pour assurer une rigidité élevée, une bonne performance dynamique et une bonne précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.

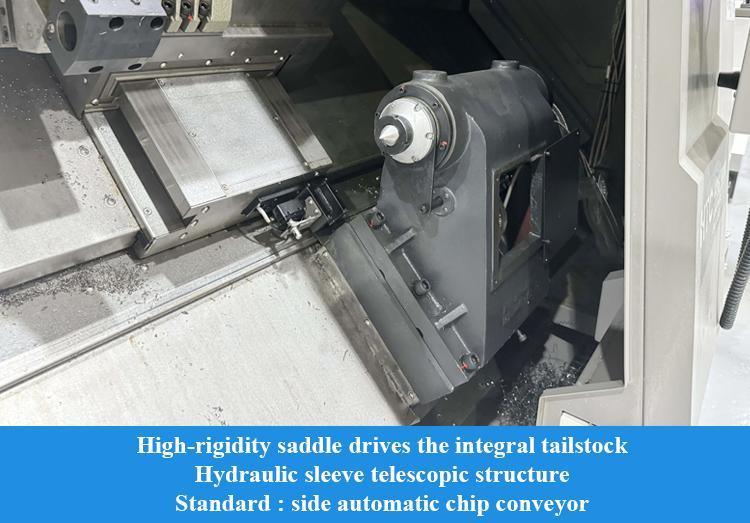

Servo à queue partagée
Le coussin peut être déplacé de manière optionnelle,qui peut contrôler avec précision et régler de manière flexible la vitesse de déplacement du tailstock et la force de serrage de travail en fonction des exigences de traitement, permettant à la queue de s'approcher rapidement de la pièce et de se resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.
Il adopte une coque divisée supérieure et inférieure, facile à régler la précision et améliore l'efficacité de la maintenance.
Structure prétensionnée double fixe
L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue et l'élévation de température.Il coopère avec une structure d'étanchéité spéciale pour réduire la hausse de température de la vis, ce qui permet d'obtenir une grande précision et une grande précision de la stabilité d'alimentation de la machine-outil
Configuration de l'axe Y
La configuration optionnelle de l'axe Y, combinée à une tourelle alimentée par BMT, à une structure à axe C de haute précision et à une variété de porte-outils motorisés, permet de réaliser un traitement de surface complexe une fois installé.
vis à bille de haute précision
Il utilise une vis de qualité C3 importée et un rail de guidage de qualité H, et est directement entraîné par un servomoteur pour obtenir une excellente précision de fonctionnement.
Sillons anti-flexion
La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée,Le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants..

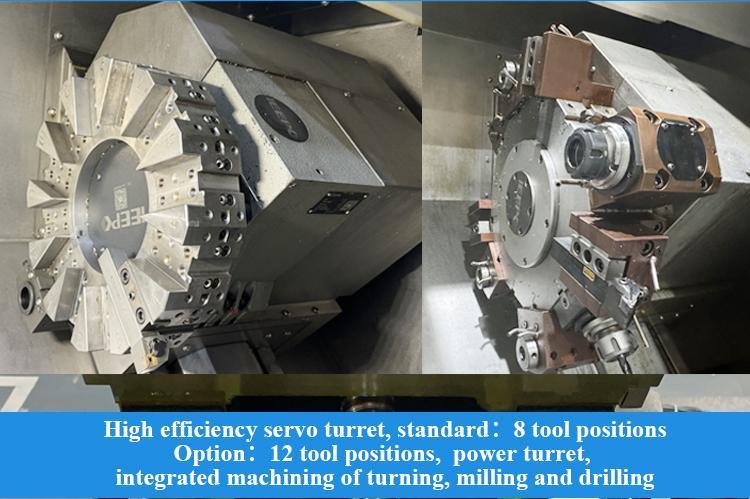

Tourelle servo-alimentée efficace
Interface BMT standard, connexion à haute rigidité; l'outil est entraîné par l'interface DIN1809, qui a une transmission fiable et un faible taux de défaillance;le moteur d'entraînement est monté sur le côté et compact dans la structure;Il est équipé d'un axe C et d'un dispositif de freinage de haute précision pour réaliser un traitement intégré de tournage, de fraisage et de forage à haut rendement.
Porteur d'outil de refroidissement interne
Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace de la puce lors de l'usinage du trou intérieur et assurer la qualité de traitement
Capacité de fraisage d'outils entraînés
Matériau de la pièce: HT200
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Capacité de forage à l'outil entraîné
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau
Paramètres du produit:
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
