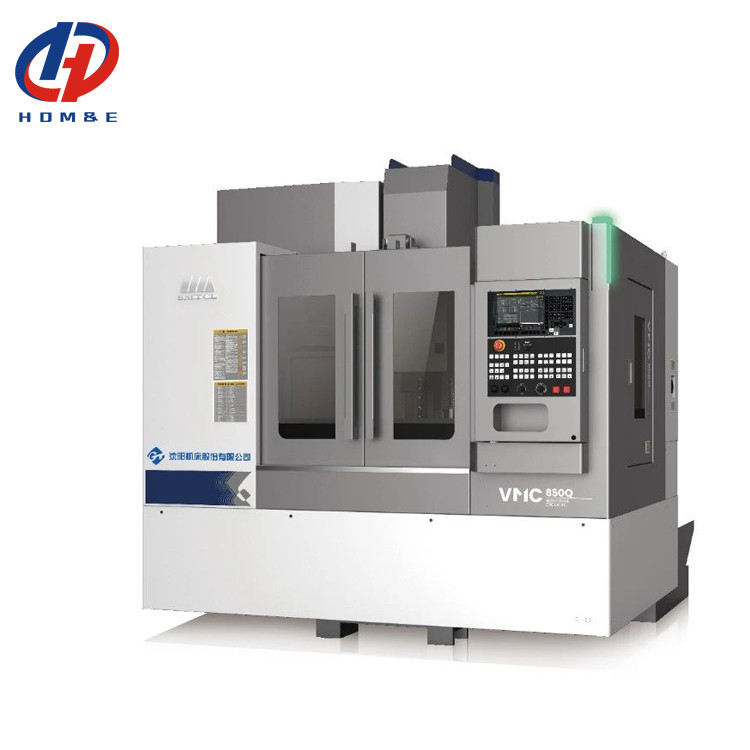

VMC850Q Centre d'usinage vertical à 3 axes CNC VMC Machine à 4 axes CNC Centre de fraisage vertical
Détails du produit
| Marque: | Le code de l'entreprise | Taper: | VMC850Q VMC1000Q VMC1100Q Pour le calcul de la valeur de la valeur de la valeur de la valeur de la v |
|---|---|---|---|
| Nom du produit: | Centre d'usinage vertical | Taille de la table (L×W): | 1200 × 500 |
| Charge maximale sur la table: | 600 kg | Voyage de l'axe x: | 1000 mm |
| Voyage de l'axe: | 500 mm | Voyage de l'axe z: | 540 mm |
| A.T.C.: | 24 contrôle aérien avec bras robotisé | ||
| Mettre en évidence |
Centre d'usinage vertical VMC850Q,Centre d'usinage vertical à 3 axes,Centre d'usinage vertical à 4 axes |
||
Description du produit
Description du produit:
1, Conception de haute rigidité et de haute stabilité
* Lit de coulée intégrale à haute résistance
* Guide à rouleaux de classe P à trois axes
* Colonne à longue portée d'os de hareng
Paramètres du produit:
|
Nom de l'article
|
Unité
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacité
|
Voyage par axe X
|
mm
|
850
|
1000
|
1100
|
|
Voyage par axe Y
|
mm
|
500
|
500
|
620
|
|
|
Voyage par axe Z
|
mm
|
540
|
540
|
600
|
|
|
Nose de broche à la surface de la table
|
mm
|
120 à 660
|
120 à 660
|
120 à 720
|
|
|
Nose de broche à surface de colonne
|
mm
|
640
|
640
|
743
|
|
|
Tableau de travail
|
Taille de la table (L×W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Charge maximale sur la table
|
en kg
|
600
|
600
|
1000
|
|
|
Taille de la fente en T
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Le moulin à rouleaux
|
Vitesse du fuseau
|
Rpm
|
10000
|
10000
|
10000
|
|
Le point de démarrage de l'axe
|
mm
|
7/24 conique
|
7/24 conique
|
7/24 conique
|
|
|
NT1 société civile
|
NT1 société civile
|
NT1 société civile
|
|||
|
Moteur à broche
|
kW
|
7.5 / 11
|
7.5 / 11
|
Jéhovah nous protège, 15/11
|
|
|
Le couple de sortie maximal
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95. Je suis désolé.5
|
|
|
Type d'entraînement à broche
|
|
Ceinture dentaire synchrone
|
|||
|
Outils
|
Modèle de porte-outils
|
|
NT1
|
||
|
Modèle de broche à tirer
|
|
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
|
|||
|
Taux de fourrage
|
Traversée rapide X,Y,Z
|
M/min
|
Le montant de l'aide
|
||
|
Pour les trois axes, la puissance motrice ((X/Y/Z)
|
Le nombre de sièges
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Le couple moteur des trois axes ((X/Y/Z)
|
Nom
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Taux d'alimentation maximal de coupe
|
mm/min
|
1 à 2000
|
|||
|
A.T.C.
|
Le type
|
pc
|
ATC équipé d'un bras robotisé
|
||
|
Le mode
|
|
Sélection de l'outil le plus proche dans les deux sens
|
|||
|
Capacité
|
Pcs
|
24
|
|||
|
Longueur maximale de l'outil
|
mm
|
300
|
|||
|
Poids maximal de l'outil
|
en kg
|
7
|
|||
|
Max. trop de disque.
|
mm
|
80
|
|||
|
Max. trop de disque. - À côté.
|
mm
|
150
|
|||
|
Temps de changement d'outil (T-T)
|
seconde
|
2.5
|
|||
|
La hauteur entre la table et le sol
|
mm
|
900
|
900
|
950
|
|
|
Autres
|
Dimensions globales
(L × WxH)
|
mm
|
2400 × 2975 × 2840
(à l'exclusion du convoyeur à copeaux)
|
2700 × 2975 × 2840
(à l'exclusion du convoyeur à copeaux)
|
2940 × 3450 × 3050
(à l'exclusion du convoyeur à copeaux)
|
|
Poids net de la machine
|
en kg
|
5100
|
5400
|
6200
|
|
|
Besoin total de puissance
|
KVA
|
18
|
18
|
25
|
|
|
Configuration standard:

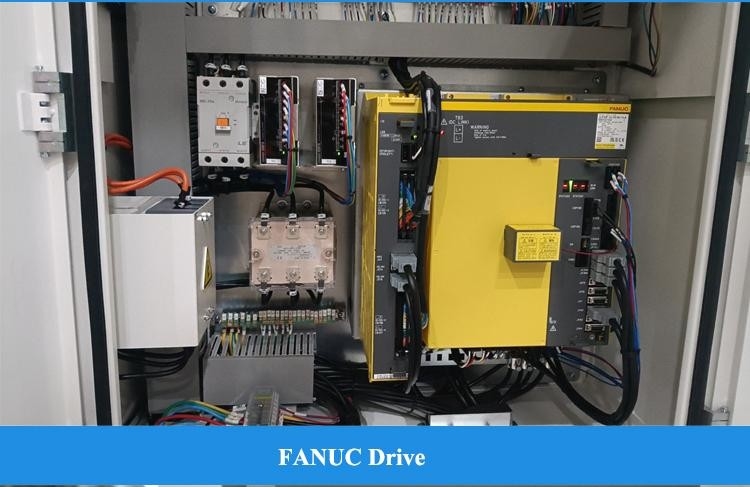

1. Système de commande FANUC OI-MF TYPE (5)
2- 10000 tours par minute, ceinture connectée. 3. 24 chargeur d'outil du manipulateur de disque 4. réservoir d'eau + jet de chasse d'eau 5Pistolet à air propre, feu de travail, feu d'avertissement |
Configuration sélective:
1. système Fanuc Oi-MF TAPE
2. système Fanuc Oi-MF TAPE 3Système CNC Siemens 828D 4. connexion directe 12000 tours par minute fuseau mécanique 5. 16000 tours par minute, 24000 broches motorisées 6. Plateau tournant de 4e axe 7. refroidissement à l'intérieur de 2MPa, 3MPa, 5MPa, 7MPa 8Séparateur huile-eau 9. élimineur de puces de chaîne 10Une arme à eau propre. 11- inspection des outils et des pièces 12Porte automatique. 13Fermeture de porte de sécurité 14.Armoire électrique et climatisation |
||||
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
