Name: Centre d'usinage à cinq axes VMU40H Max. Chargement autorisé 300kg 5 axes de liaison Centre d'usinage vertical
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HMU160
Availability: InStock

Maison > produits > >

Centre d'usinage à cinq axes VMU40H Max. Chargement autorisé 300kg 5 axes de liaison Centre d'usinage vertical

VMU40H Centre d'usinage à cinq axes

Centres d'usinage verticaux à cinq axes

Centre d'usinage à cinq axes

Lieu d'origine:

Chine

Nom de marque:

SMTCL/SYMG

Certification:

ISO certification

Numéro de modèle:

HMU160

Nous contacter

Demandez un devis

Détails du produit

Nom de marque:

SMTCL

Numéro de modèle:

VMU40H

Nom:

Centre d'usinage à 5 axes verticaux

Système de contrôle:

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

Taille de la table:

Φ400 mm

Charge maximale sur la table:

300 kilos

Voyage maximal de la planche à roulettes sur l'axe X:

600 mm

Voyage maximal du faisceau -axe Y:

550 mm

Voyage maximal de la broche -axe Z:

450 mm

Voyage sur l'axe A:

± 120°

Voyage sur l'axe C:

n×360°

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

negotiable

Détails d'emballage

Le boîtier en bois, le coffre en fer, les autres emballages.

Délai de livraison

45 à 60 jours

Conditions de paiement

L/C,T/T,Western Union

Capacité d'approvisionnement

50 ensembles par mois

PRODUITS CONNEXES

Vidéo

SMTCL PBC130s Machine de fraisage CNC lourde Deux rails de guidage linéaires et un rails de guidage rigide Fraisage horizontal

Obtenez le meilleur prix

Vidéo

SMTCL Heavy Duty 5 axes fraisage machine de forage PBC 110f Système SIEMENS CNC forage et fraisage machine

Obtenez le meilleur prix

Vidéo

SMTCL Machines de fraisage horizontales lourdes à 5 axes PBC130R Centres d'usinage CNC Machines de fraisage

Obtenez le meilleur prix

Vidéo

SMTCL PBC130RA Machines de fraisage à forage à forage à forage à 5 axes horizontales CNC

Obtenez le meilleur prix

Nous contacter

+8613916455787

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

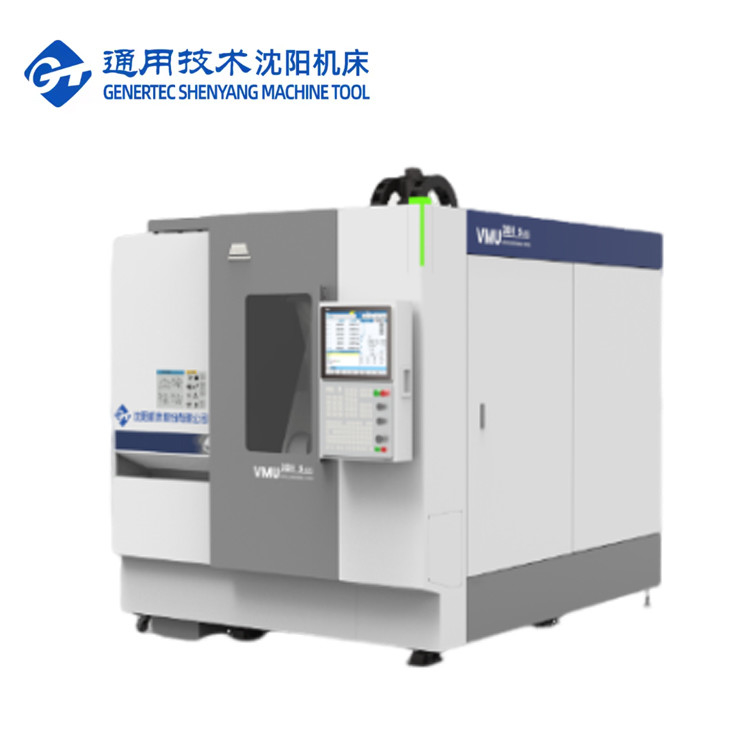

Centre d'usinage à cinq axes VMU40H Max. Chargement autorisé 300kg 5 axes de liaison Centre d'usinage vertical 0

Description du produit:

Centre d'usinage à cinq axes VMU40H Max.Ladage autorisé 300 kg Centre d'usinage vertical à cinq axes

VMU40Hest un centre d'usinage vertical à cinq axes très efficace développé pour des industries telles que la 3C, les soins médicaux et les moules.

Cette série de produits adopte une structure de grue aérienne, avec le lit et la colonne coulés intégralement, avec une excellente rigidité et une rétention de précision.Il est équipé d'une broche électrique à grande vitesse avec une vitesse allant jusqu'à 30,000 RPM, entraînement direct par deux moteurs à couple de table pivotante, un arbre linéaire avec une accélération de 1 G et un arbre tournant avec une vitesse allant jusqu'à 80 r/min.Les performances dynamiques globales de la machine sont exceptionnelles.. des arbres linéaires dont la précision de positionnement est inférieure à 0.006 mm et des arbres rotatifs avec une précision de positionnement de l'angle inférieure à 8 secondes peuvent fournir des garanties efficaces pour le traitement des pièces de haute précision des utilisateurs.

La rigidité élevée, la vitesse élevée, la précision élevée, la configuration riche et la puissante fonction de liaison à cinq axes peuvent répondre aux exigences de traitement efficace des clients pour les pièces complexes et irrégulières.

Détails du produit:

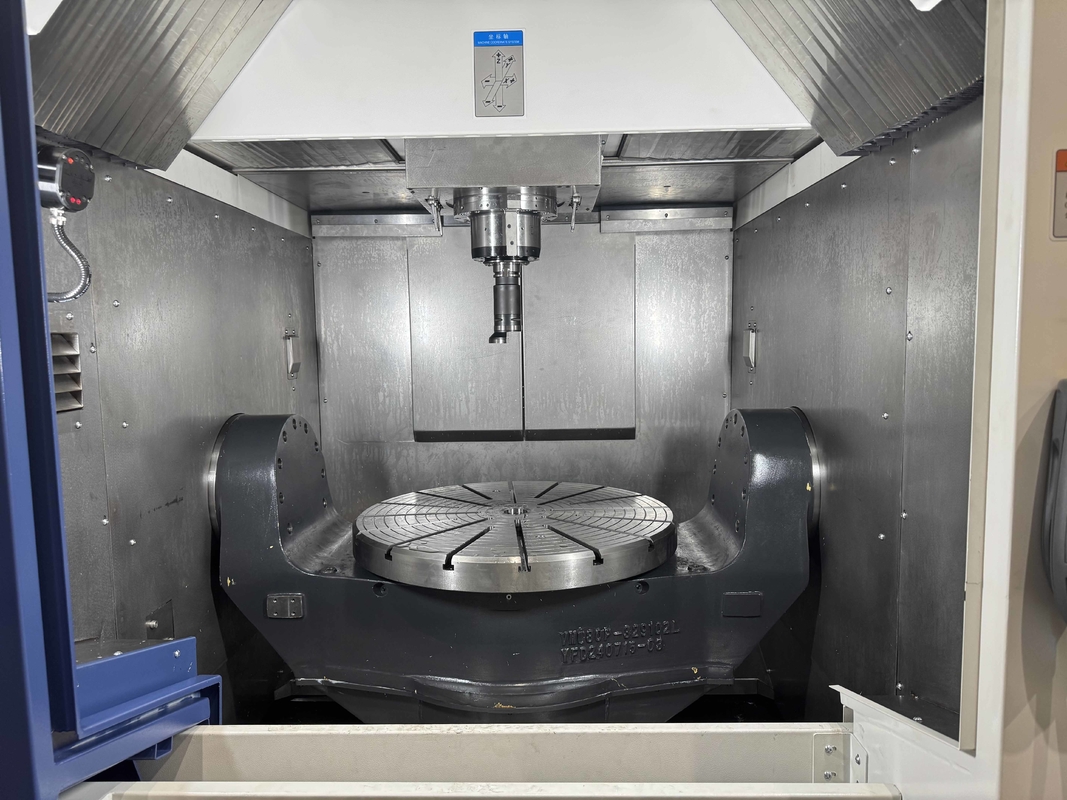

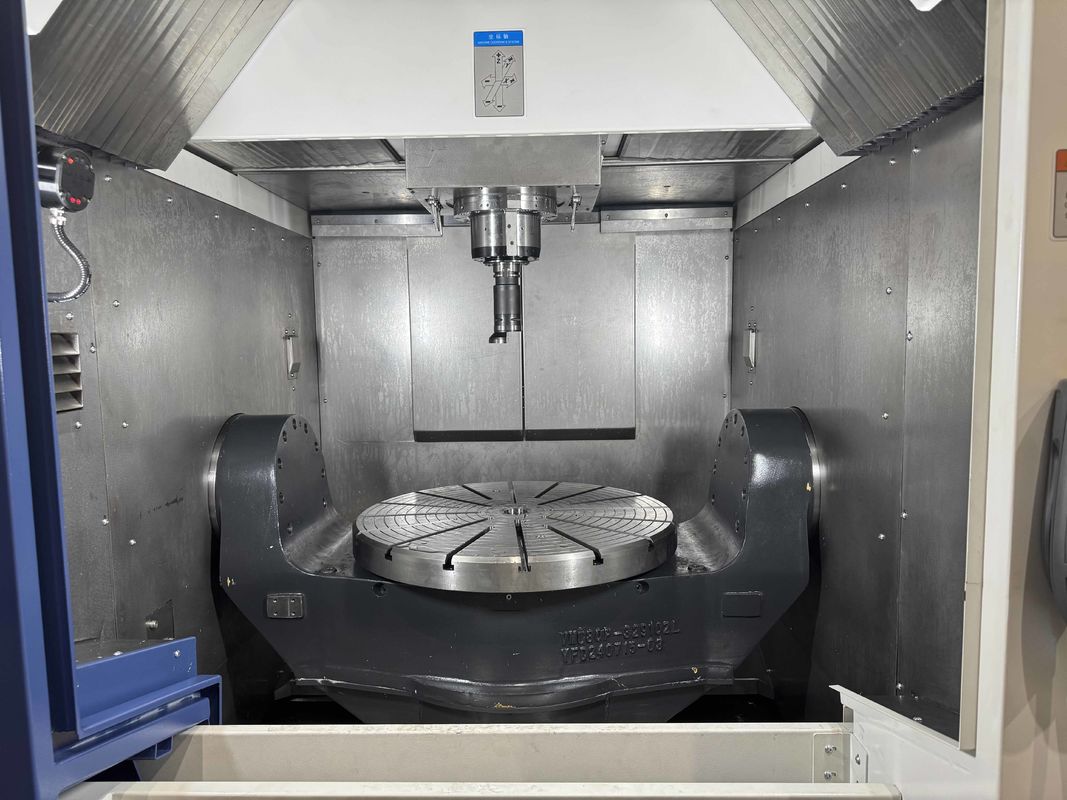

Centre d'usinage à cinq axes VMU40H Max. Chargement autorisé 300kg 5 axes de liaison Centre d'usinage vertical 1

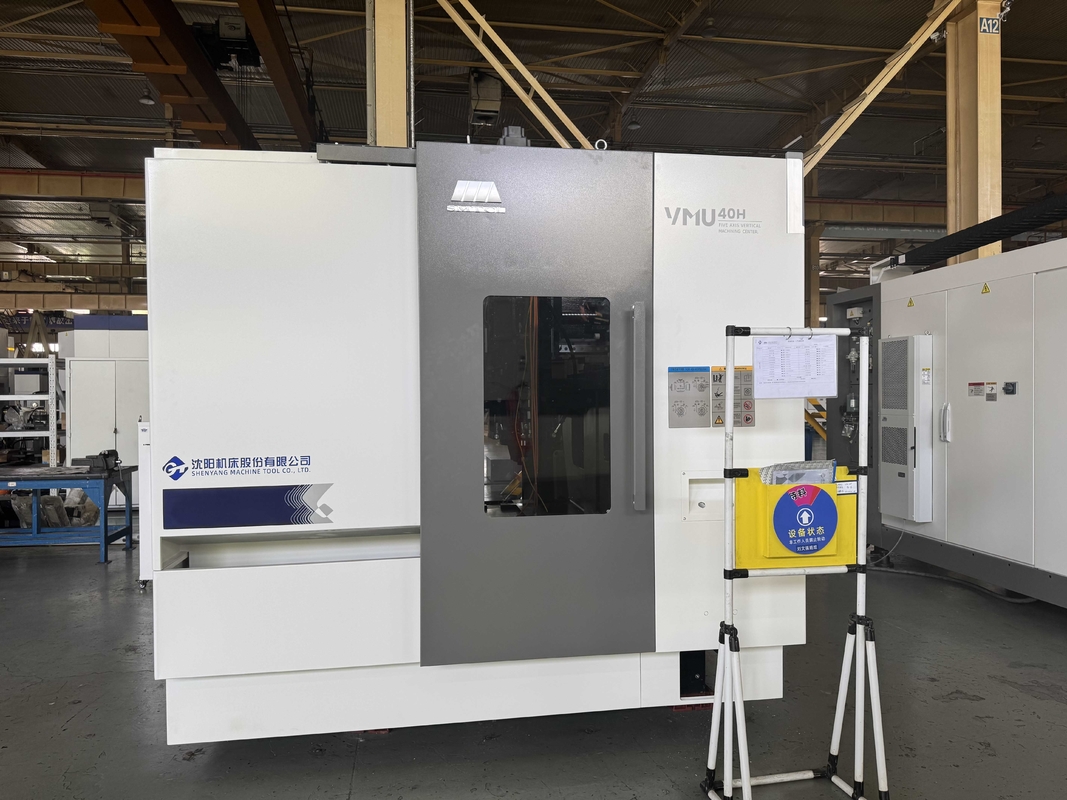

Centre d'usinage à cinq axes VMU40H Max. Chargement autorisé 300kg 5 axes de liaison Centre d'usinage vertical 2

Application dans le secteur industriel:

Paramètres du produit:

Nom de l'article		Unité	HMU40H

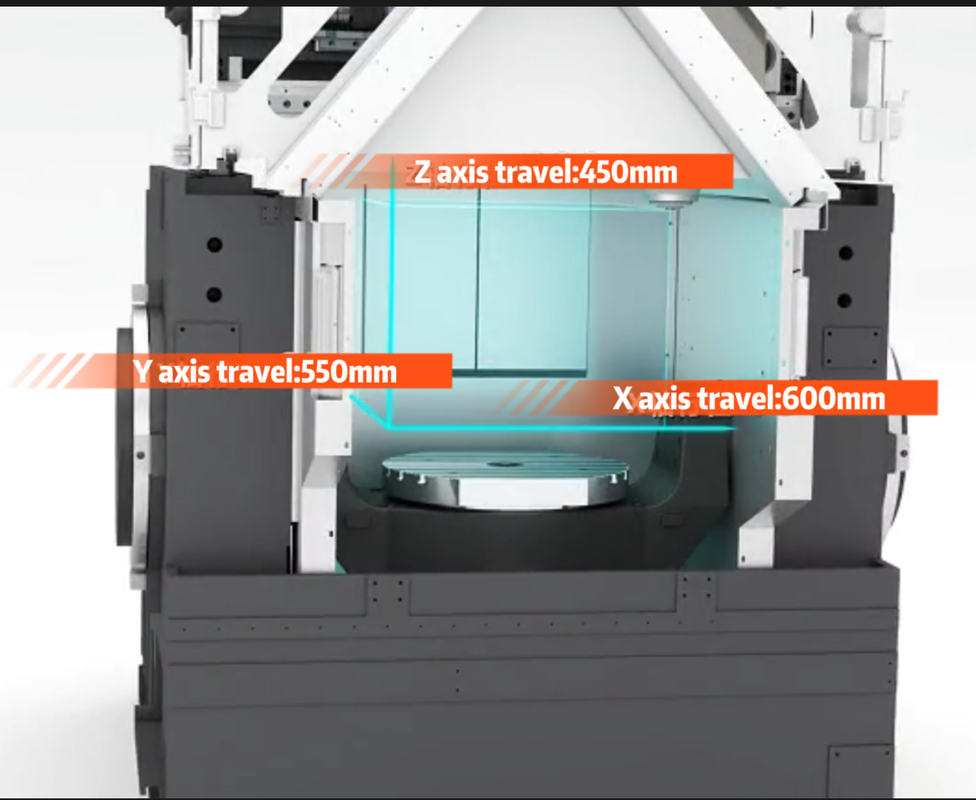

Capacité	Voyage maximal du skateboard sur l'axe X	mm	600
	Voie maximale du faisceau -axe Y	mm	550
	Voyage maximal de la broche -axe Z	mm	450
	Distance de l'extrémité de la broche face à la table	mm	90 à 540
	Voyage sur l'axe A	- Je ne sais pas.	± 120
	Voyage par axe C	- Je ne sais pas.	n×360
Tableau de travail	Taille de la table	mm	Φ400
	Charge maximale sur la table	en kg	300
	Taille de la fente en T	mm × pièces	14 × 8
Le moulin à rouleaux	Tone de la broche		HSK63A
	Vitesse maximale	R/min	18000
	Le couple de sortie (100%)	N.m.	82.6
	Puissance du moteur (S1/S6)	kW	25
	Mode entraîné		Moteur à fuseau
Alimentation pour animaux	Traversement rapide de l'axe X	M/min	45
	Traverse rapide de l'axe Y	M/min	45
	Traverse rapide de l'axe Z	M/min	45
	Vitesse sur l'axe A	Rpm	55
	Vitesse sur l'axe C	Rpm	80
Magasin d'outils	Le type		Type de chaîne
	Sélectionner le mode		Extraction à partir de broche
	Capacité	pièces	20
	Longueur maximale de l'outil	mm	300
	Poids maximal de l'outil	en kg	8
	Diamètre maximal du disque d'outil	mm	Φ80
	Diamètre maximal du disque d'outil Adjacent	mm	Φ125
	Temps de changement d'outil	s	6
Précision de positionnement	X/Y/Z	mm	0.008
Précision de positionnement	A/C	Le sec.	8
Positionnement de la répétabilité	X/Y/Z	mm	0.005
Positionnement de la répétabilité	A/C	Le sec.	5
poids de la machine		en kg	8000
*Surdimension ((LWH)*		mm	213043503050

Configuration standard et marque principale achetée
Je ne veux pas.	Nom de l'article	Marque
1.	Système de commande	HNC
2.	Moteur à fuseau	INNA
3.	Table pivotante à double axe	Le code de l'entreprise
4.	Lecteur X/Y/Z	THK
5.	roulement de vis de guidage	THK
6.	Accouplement	Coréen
7.	Voie de guidage sur X/Y/Z	THK
8.	Le magazine des outils	Le code de l'entreprise
9.	Appareil de refroidissement par eau	Le groupe Leibo/Ruike
10.	Pompes de lubrification	L'espèce Liubian
11.	Système pneumatique	Le SMC

Accessoires et documents
	Quantité utilisée	Nom de l'article
Les accessoires	1 série	Boîte à accessoires
	1 pièces	Données de sauvegarde sur disque U
	6 pièces	Plaquettes de fondation, boulons et autres
	1 pièces	Clé de l'armoire électrique
Documents	1 pièces	Certificat de conformité
	1	Liste d'emballage
	1	Manuel de sécurité
	1	Manuel d'utilisation
	1	Manuel d'entretien et de maintenance
	1	Transport et installation
	1	Atlas électrique
	1	Liste des pièces détachées
