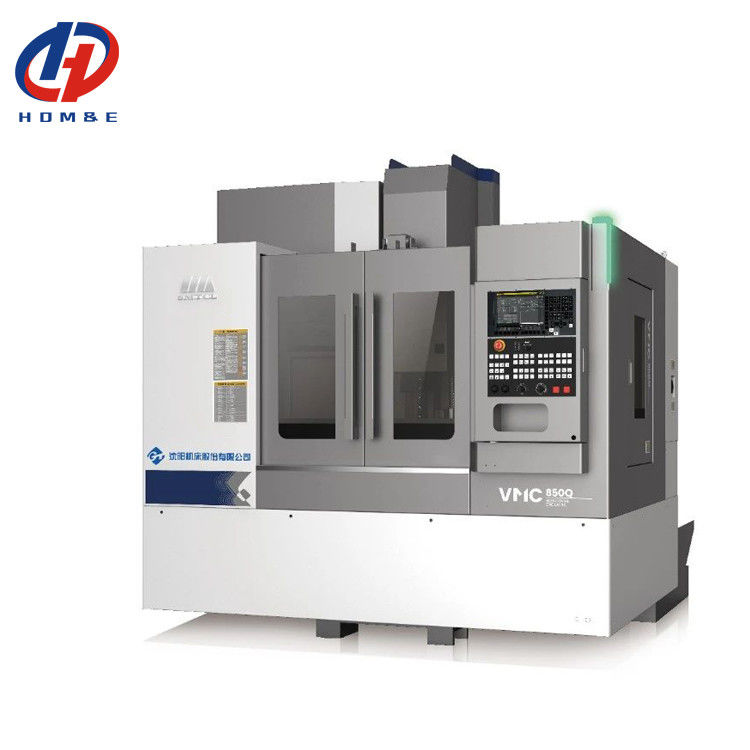

Centre d'usinage vertical CNC de haute précision VMC850Q
Nom de la marque:
SMTCL/SYMG
Numéro de modèle:
VMC 850Q
Lieu d'origine:
Chine
Attestation:
ISO certification
Quantité minimum de commande:
1 série
Prix:
Négociable
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Taper:: | Verticale | Système de contrôle de commande numérique par ordinateur :: | FANUC, Siemens |
|---|---|---|---|
| Vitesse d'alimentation (mm/min) :: | 1 à 10000 mm/min | Accracy de positionnement (mm) u:: | 0,006 |
| Répétabilité (X/Y/Z) (millimètre) :: | 0,004 | Puissance de moteur d'axe (kilowatt) :: | 11/15 |
| Capacité de magazine d'outil :: | 24 | Taille de la table (L×W): | 1000x500 mm |
| Nom de la marque:: | SYMG, SMTCL | Voyage de l'axe x: | 850 mm |
| Voyage de l'axe: | 500 mm | Voyage de l'axe z: | 540 mm |
| Mettre en évidence |
centre d'usinage vertical de commande numérique par ordinateur,Centre de tournage CNC VMC850Q,Centre d'usinage de verticale de commande numérique par ordinateur de haute précision |
||
Description du produit
Centre d'usinage CNC à haute précision VMC850Q Centre de tournage CNC Centre d'usinage CNC
Cette nouvelle génération de centre d'usinage vertical VMC850Q adopte la disposition du cadre vertical, la structure de glissement croisé, haute colonne de hareng rigide, boîte de broche trapézoïdale inversée, bas centre de gravité,lit rigide élevéLa structure de la machine est simple et compacte, la surface du plancher est petite,est propice à l'assemblage d'une ligne automatique; peut être la surface de fraisage, de forage, de forage, de reaming, de traitement de surface 2D et 3D, de tapage et d'autres processus de l'intégration de l'usinage de haute précision.vitesse élevée et efficacité élevée, intelligent et stable.
Caractéristiques en un coup d'œil
1,Conception de haute rigidité et de haute stabilité
* Lit de coulée intégrale à haute résistance
* Guide à rouleaux de classe P à trois axes
* Colonne à longue portée d'os de hareng
2,Bonne précision et conservation de la précision
* vis de plomb pré-tirée C3
* Technologie de symétrie thermique
* Technologie de compensation des erreurs
3Sécurité, protection de l'environnement, productivité efficace
* Changement rapide à trois axes 48 m/min
* Fuseau direct 12000 tours par minute
* Extracteur de copeaux en double spirale

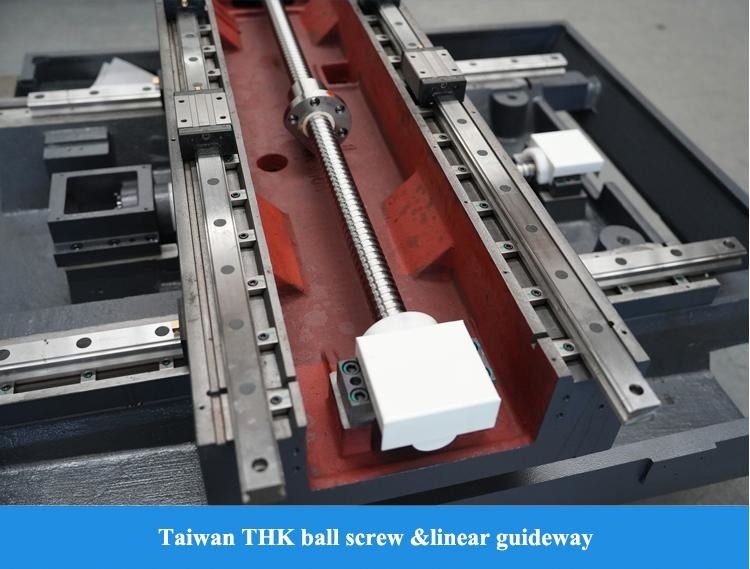

Une vis à plomb: pré-tracée La vis à plomb à trois axes adopte la méthode d'installation de deux extrémités fixes et avec 40 vis à bille de grande précision de diamètre,la meilleure réponse de vitesse et la meilleure précision de positionnement peuvent être obtenues par un traitement de pré-étirement.
B rail de guidage: rouleau Le rail de guidage linéaire à rouleaux est sélectionné pour trois axes afin d'augmenter la capacité de roulement et d'améliorer la rigidité et la fiabilité globales de la machine-outil.Guide linéaire a une faible vibration à grande vitesse et pas de rampage à basse vitesse pour assurer la précision de l'usinage.
Spindle C: spindle à haute vitesse à 10000 tr/min, équipé de roulements spéciaux P4 importés, de haute précision et de haute rigidité;L'arbre principal a passé le test de correction de l'équilibre dynamique avant de quitter l'usine.
D Matériel de tête: rigidité élevée Conception de boîte à broche à structure de rigidité élevée, améliorer la résistance à la coupe de la machine-outil et réduire efficacement les vibrations de la broche,pour assurer la précision de l'usinage et la finition de surface des pièces.
E pilier: structure classique de type "humain", solide et stable, maintient efficacement la stabilité du traitement et la capacité de charge à haute vitesse.
L'intérieur du lit adopte une conception de structure de type boîte, qui est solide et fiable.améliorer efficacement la rigidité et la stabilité du produit.
Les spécifications du produit
Principales spécifications techniques
Principaux paramètres techniques
La norme

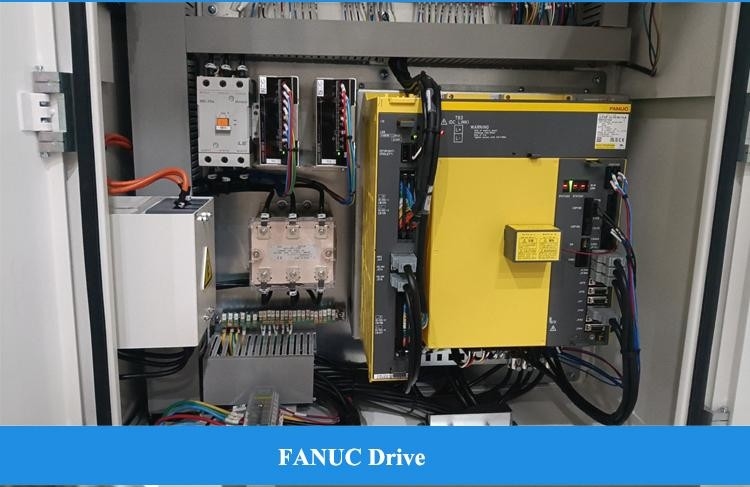

1. FANUC OI-MF TYPE ((5)β système de commande 2. fuseau à 10000 tr/min, ceinture connectée 3. chargeur d'outils du manipulateur à disque 24 4. réservoir d'eau + puce de lavage de lit 5. pistolet à air propre, lumière de travail, lumière d'avertissement
Optionnel
1. Fanuc O-MF TAPE (')système2. TAPE OI-MF Fanuc (')système3. Système CNC Siemens 828D 4. Connexion directe 12000 tours par minute broche mécanique 5. 16000 tours par minute, 24000 broche motorisée 6. Plaque tournante 4ème axe 7. Refroidissement à l'intérieur 2MPa, 3MPa,5MPa,7MPa 8. Séparateur huile-eau 9.Élimineur de copeaux de chaîne 10. pistolet à eau propre 11. inspection des outils et des pièces de travail 12.porte automatique13Fermeture de porte de sécurité 14.
Précision principale
La précision de la machine met en œuvre la norme d'acceptation GB/T18400.2-2010 Norme d'acceptation pour la précision de positionnement de la machine-outil et la précision de positionnement répété GB/T18400.4-2010
Configuration principale
Configuration principale de la machine-outil et liste des pièces achetées
Cas de traitement
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine
Exposition
Questions fréquentes
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
Points forts du produit
Centre d'usinage CNC à haute précision VMC850Q Centre de tournage CNC Centre d'usinage CNC Cette nouvelle génération de centre d'usinage vertical VMC850Q adopte la disposition du cadre vertical, la structure de glissement croisé, haute colonne de hareng rigide, boîte de broche trapézoïdale inversée, ...
