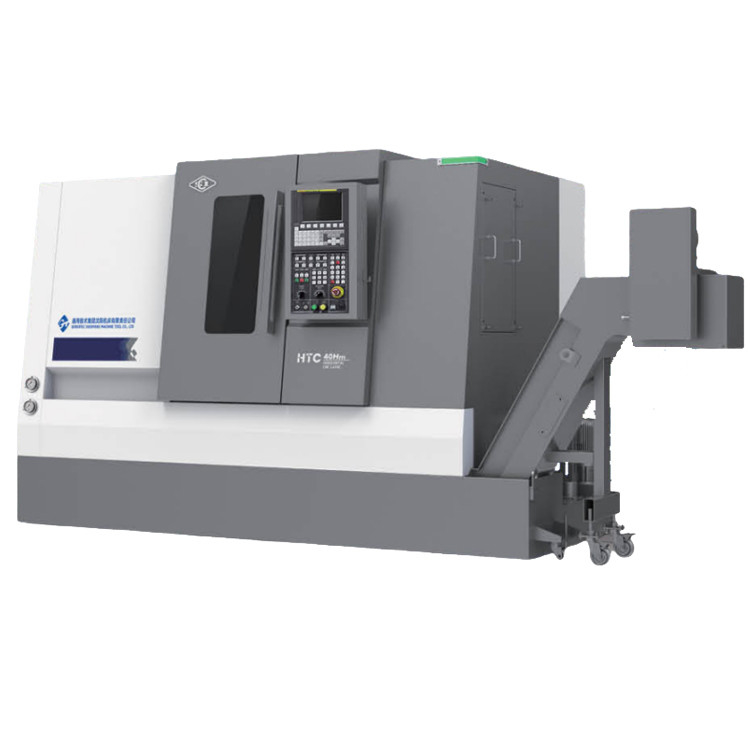

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné

Le tour CNC à grande portée

Tour CNC à haute rigidité

Le tour CNC à 4000 r/min

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

HTC40S

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Model Number:
HTC40S
CNC or Not:
CNC
Key word:
Horizontal CNC Lathe
Max.cutting length:
1500mm
Max. cutting dia.:
500mm
Max. swiming dia.over bed:
600mm
X axis travel:
270mm
Z axis travel:
1628mm
Spindle speed:
4000 r/min
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 0

Description du produit:

SMTCL Tour CNC à rail dur HTC40S Tour CNC à haute rigidité à grande portée A2-8 Vitesse de la broche 4000 r/min
Le tour à commande numérique HTC40Sprésente des avantages uniques en ce qui concerne la conception de la voie de guidage durcie, qui a été soumise à des techniques de traitement spéciales et possède une rigidité extrêmement élevée,d'une épaisseur n'excédant pas 10 mm.
Pendant les processus d'usinage puissants, il a une excellente stabilité, ce qui garantit que la précision de l'usinage reste inchangée.Le système de guidage durci de haute précision permet à la machine-outil d'avoir des trajectoires de mouvement précises lors du fonctionnement. qu'il s'agisse du traitement de pièces d'arbre ou de disque,il peut démontrer des performances exceptionnelles et est largement applicable aux domaines de traitement mécanique avec des exigences élevées en matière de précision et de stabilité.

Caractéristiques du produit:

1, haute précision
◆ Des roues à vis et à guides de haute précision
◆ Des roulements à fuseaux de haute précision
◆ Quantification des normes de procédé
◆ Réglateur de grille de haute précision
2, Haute efficacité
Application du code modulaire du système
◆ Configuration fonctionnelle complète, permettant une production intelligente
◆ Tourelle de servo à haut rendement
◆ Fuseau de coupe hautement performant et lourd

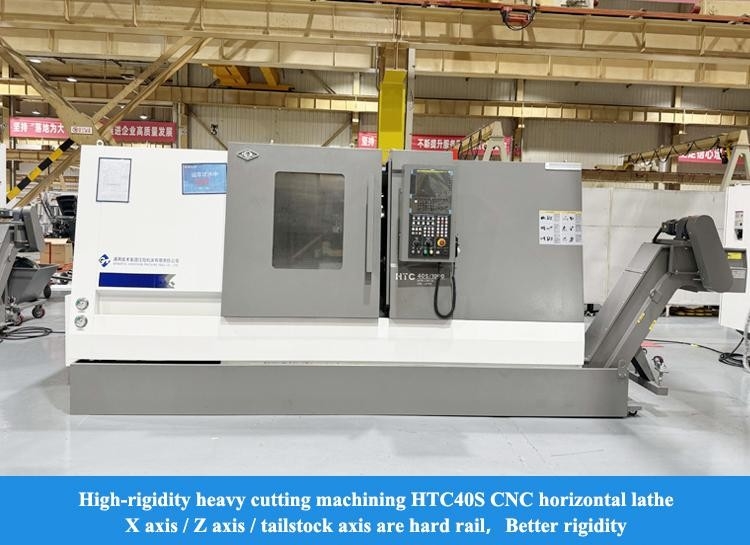

3, Haute rigidité

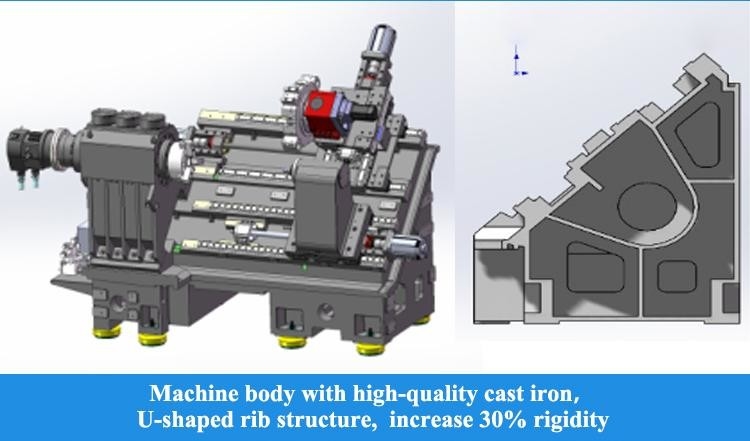

◆ Lit en fonte de haute qualité, etc.
◆ Coffres-clés: une boîte de nuit à longue portée
◆ Fuseau à haute puissance et à couple élevé
◆ Tourelle d'outil à haute rigidité

Détails du produit:

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 1
Vitesse de déplacement rapide: 30 m/min.
Le servo-moteur est directement relié à la vis à bille par un accouplement, réduisant les liaisons intermédiaires et obtenant une transmission sans écarts.Les rails de guidage des axes X et Z adoptent des rails de guidage de roulement linéaires importés pour assurer une rigidité élevée, une bonne performance dynamique et une bonne précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.


Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 2

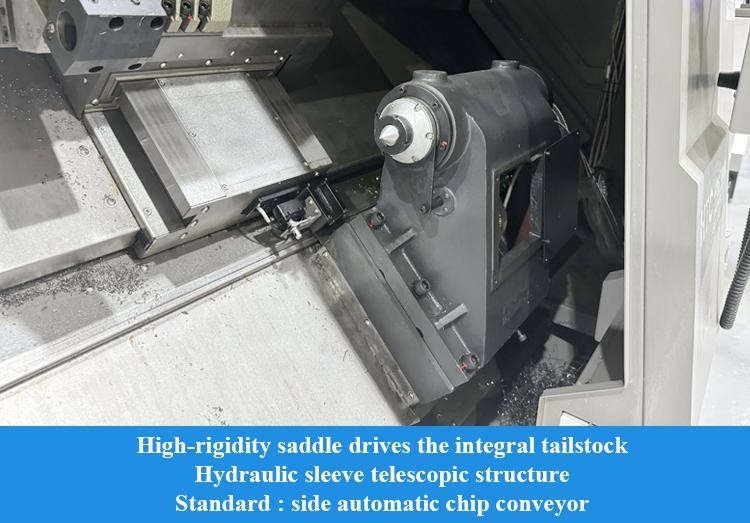

Servo à queue partagée
Le coussin peut être déplacé de manière optionnelle,qui peut contrôler avec précision et régler de manière flexible la vitesse de déplacement du tailstock et la force de serrage de travail en fonction des exigences de traitement, permettant à la queue de s'approcher rapidement de la pièce et de se resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.
Il adopte une coque divisée supérieure et inférieure, facile à régler la précision et améliore l'efficacité de la maintenance.
Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 3
Structure prétensionnée double fixe
L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue et l'élévation de température.Il coopère avec une structure d'étanchéité spéciale pour réduire la hausse de température de la vis, ce qui permet d'obtenir une grande précision et une grande précision de la stabilité d'alimentation des machines-outils
Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 4
Configuration de l'axe Y
La configuration optionnelle de l'axe Y, combinée à une tourelle alimentée par BMT, à une structure à axe C de haute précision et à une variété de porte-outils motorisés, permet de réaliser un traitement de surface complexe une fois installé.
Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 5
vis à bille de haute précision
Il utilise une vis de qualité C3 importée et un rail de guidage de qualité H, et est directement entraîné par un servomoteur pour obtenir une excellente précision de fonctionnement.
Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 6
Sillons anti-flexion
La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée,Le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants..
Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 7

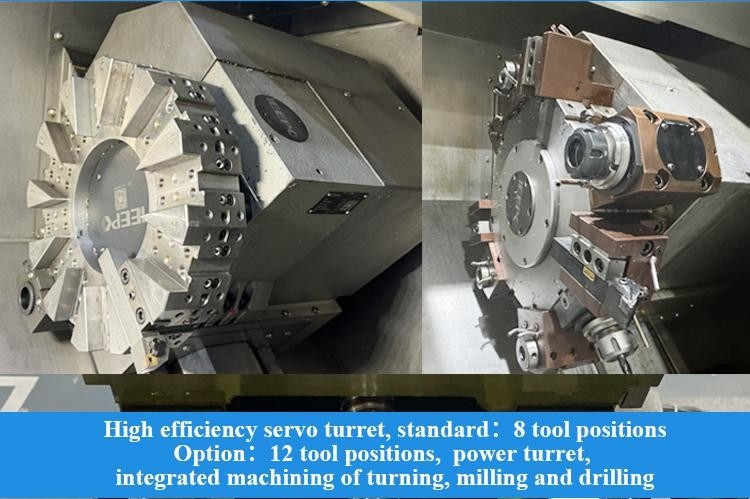

Tourelle servo-alimentée efficace
Interface BMT standard, connexion à haute rigidité; l'outil est entraîné par l'interface DIN1809, qui a une transmission fiable et un faible taux de défaillance;le moteur d'entraînement est monté sur le côté et compact dans la structure;Il est équipé d'un axe C et d'un dispositif de freinage de haute précision pour réaliser un traitement intégré de tournage, de fraisage et de forage à haut rendement.
Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 8
Porteur d'outil de refroidissement interne
Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace des copeaux lors de l'usinage du trou intérieur et assurer la qualité de traitement
Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 9
Capacité de fraisage d'outils entraînés
Matériau de la pièce: HT200
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Capacité de forage à l'outil entraîné
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné 10

Paramètres du produit:
Les postes
Unités
Le nombre d'équipements utilisés
Pour les appareils à commande numérique
Pour les appareils de type
Max. Je coupe le dia.
mm
Φ380
Φ380
Φ500
Longueur maximale de coupe
mm
500
1000
1500
Max. Passez le diable sur le lit.
mm
Φ560
Φ560
Φ600
Max. balancer le dia. au-dessus du lit.
mm
Φ400
Φ400
Φ400
Le moulin à rouleaux

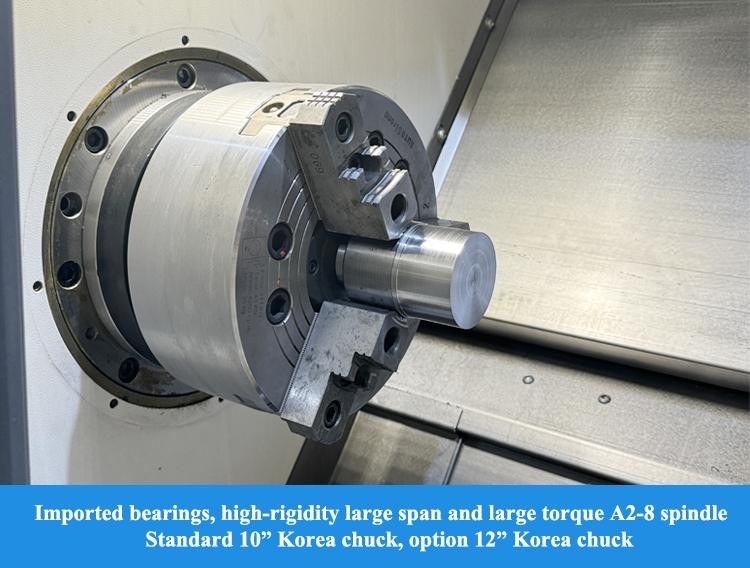

Modèle de nez à broche
-
A2 à 8
A2 à 8
A2 à 8
Disque intérieur du roulement avant.
mm
120
120
120
Conicité de la broche et taille du trou

1:20;Φ90
1:20;Φ90
1:20;Φ90
Dia. du trou de broche Max.
mm
Φ80
Φ80
Φ80
Max. Je vous laisse.
mm
Φ65
Φ65
Φ65
Le dia de chuck standard.
pouces
10 pouces
10 pouces
10 pouces
Plage de vitesse de la broche
R/min
4000
4000
3500
Le couple maximal de la broche
N.m.
180 ((769 r/min)
180 ((769 r/min)
229 ((592 r/min)
couple nominal de la broche
N.m.
300 ((576 r/min)
300 ((576 r/min)
377 ((443 r/min)
Puissance de sortie du moteur principal continue/30 min.
Le nombre de sièges
15/18. Je vous en prie.5
15/18. Je vous en prie.5
15/18. Je vous en prie.5
Axe X/Z
Vitesse de traversée rapide sur l'axe X
mm
20
20
20
Vitesse de traverse rapide sur l'axe Z
mm
20
20
20
Voyage par axe X
mm
200
200
270
Voyage par axe Z
mm
560
1025
1628
Le stock de queue
Voyage du stock de queue
mm
350
770
1628
Méthode de conduite à la queue

Traînée de selle
Traînée de selle
Traînée de selle
Voyage en manche de la queue
mm
100
100
100
Le couvercle à manches.
mm
Φ100
Φ100
Φ100
Résistance à l'usure

MT- 4
MT- 4
MT- 4
Tourelle à outils
Forme de tourelle d'outil

tourelle à servo horizontale de 8 stations
tourelle à servo horizontale de 8 stations
tourelle à servo horizontale de 8 stations
Hauteur du centre
mm
100
100
100
Précision de réposition de la transposition du support d'outil
Je vous en prie.
± 16
± 16
± 16
Si vous pouviez choisir un outil à proximité
mm
- Oui, oui.
- Oui, oui.
- Oui, oui.
Autres
Distance entre le centre de la broche et le sol
mm
1015
1015
1022
Poids de la machine
en kg
4300
5000
6500
Capacité totale d'alimentation électrique
KVA
42
42
45
Dimensions globales ((LxWxH)
mm
2870 × 1890 × 1900
3750 × 1890 × 1900
Le coefficient de débit est le même que pour le coefficient de débit
Configuration standard:

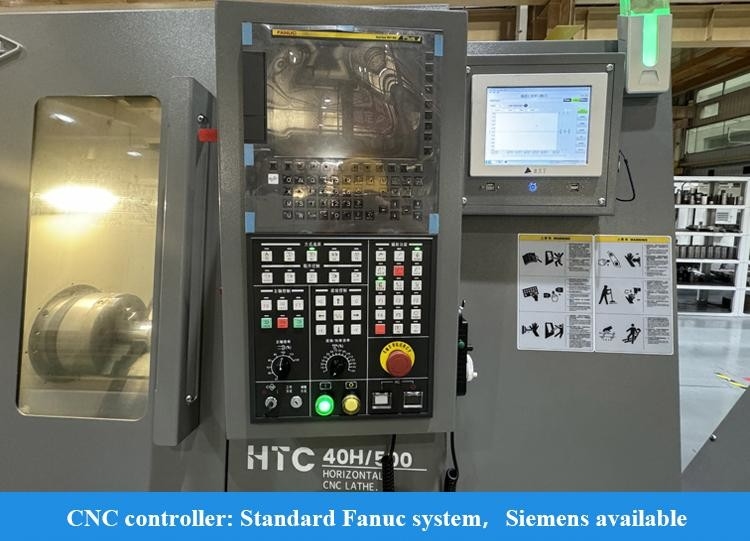

1Système FANUC-0i-TF Plus (5) (série H/S)
2Système GSK988TA (série Q)
3"Fuseau à manches"
4"Cylindre d'huile à chuck creux"
5Servo-outil de 8 stations
Configuration facultative:
1Système Siemens
2"Période de réglage de l'outil"
3Servo-outil à 12 stations
4, Mesure de la pièce
5Une voiture à outils électriques
6Collecteur de brouillard
7"Unité de décapage arrière"
8Détection des dommages des outils
9Une porte pneumatique.
Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
