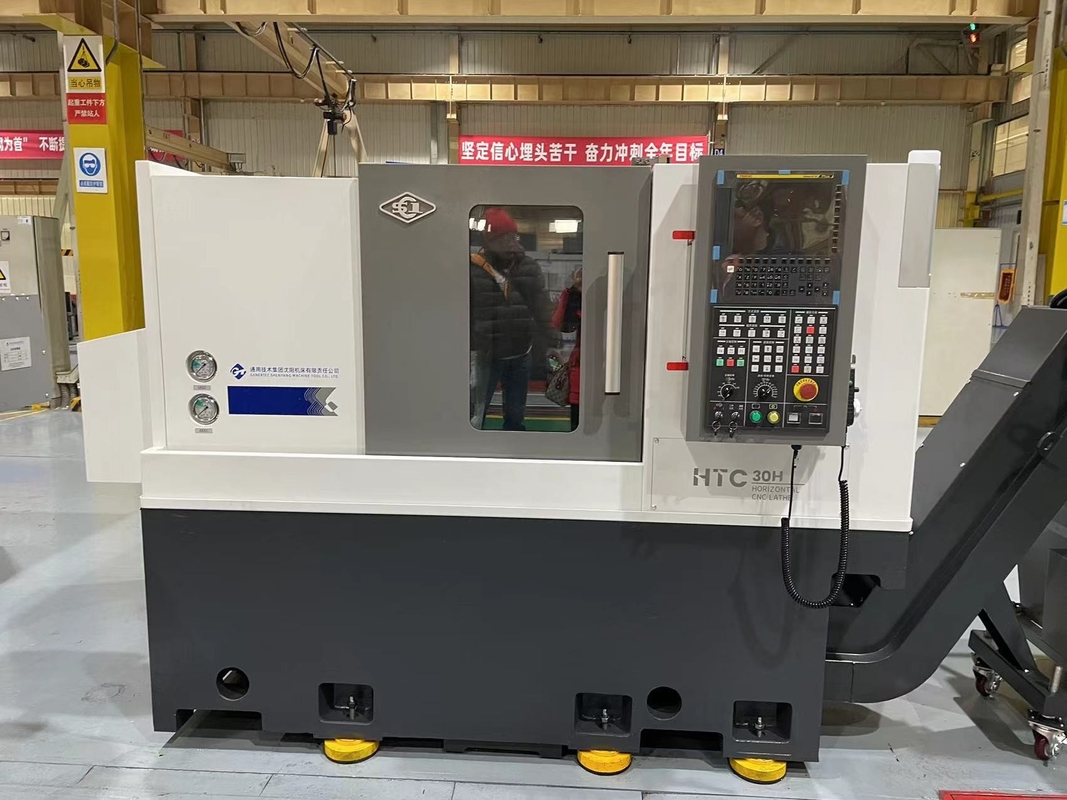

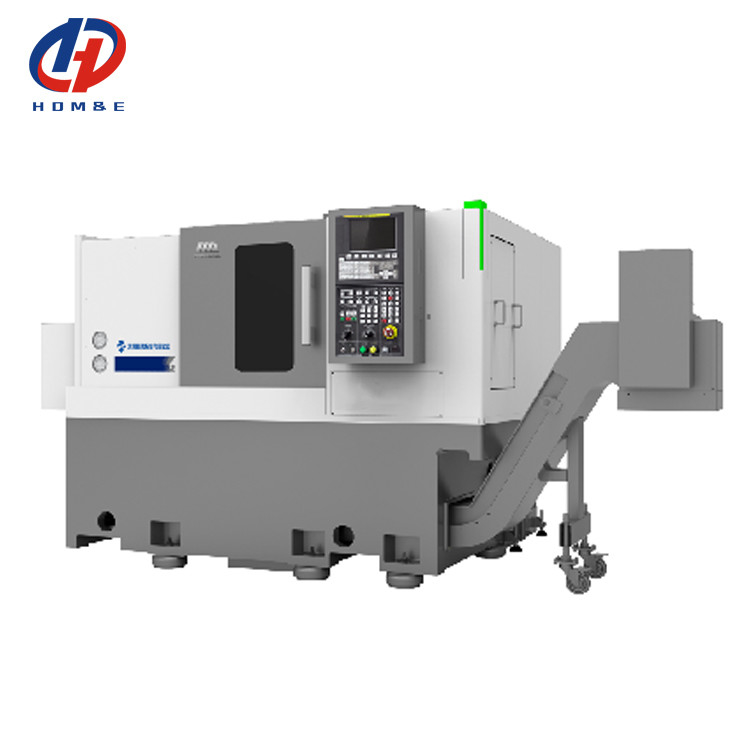

Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille

Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille

Tour oblique de commande numérique par ordinateur de lit

Parties de petite taille tour CNC

Le tour CNC de haute précision

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

HTC 30H

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Model Number:
HTC 30H
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Max.cutting length:
500mm
Max. cutting dia.:
300mm
Max. swiming dia.over bed:
420mm
X axis travel:
160mm
Z axis travel:
560mm
Spindle speed:
4500 r/min
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 0

Description du produit:

Les tours CNC HTC-H/S de nouvelle génération sont optimisés grâce à un logiciel de conception et d'analyse professionnel.Ils ont de bonnes performances de coupe et peuvent répondre au traitement de diverses pièces rotatives.
Le numéro de série est le numéro de série.Les tours CNC occupent une petite surface et conviennent au traitement de haute précision de diverses pièces de petite taille, répondant efficacement au traitement des automobiles, des roulements, du matériel,industries médicales et autres.

Caractéristiques du produit:

1"Haute efficacité"
◆ Vitesse de traverse rapide à deux axes
◆ Servo à queue partagée
◆ Porteur d'outil à servo à haut rendement
◆ Processus intégré en plusieurs séquences sous-fuseau en option
2"Haute précision"
◆ vis pré-étirée de haute précision
◆ Technologie de compensation des erreurs
◆ Quantification des normes de procédé
◆ Des normes d'inspection strictes
3, Haute rigidité
◆ Un lit en fonte de haute qualité et d'autres pièces de rechange

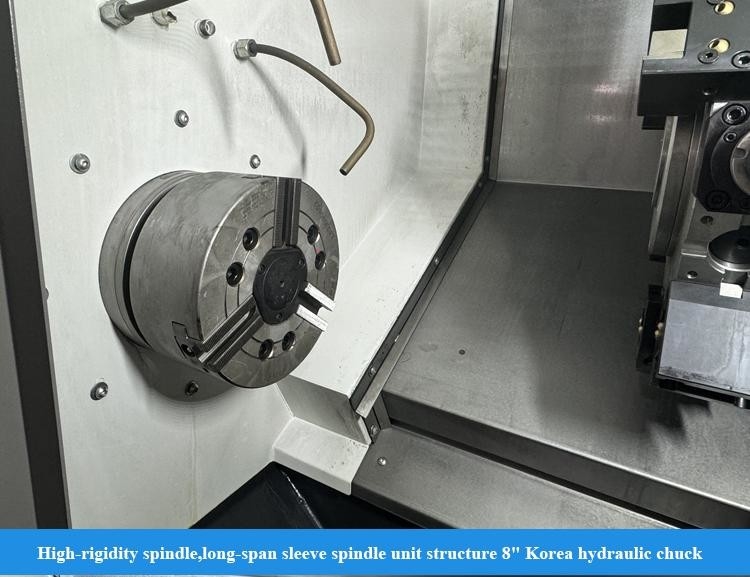

◆ Unité de fuseau à grande portée
◆ L'écart de lit en forme d'arc qui empêche la flexion
◆ Une petite structure à broche

Détails du produit:

Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 1
Vitesse de déplacement rapide: 30 m/min.
Le servo-moteur est directement relié à la vis à bille par un accouplement, réduisant les liaisons intermédiaires et obtenant une transmission sans écarts.Les rails de guidage des axes X et Z adoptent des rails de guidage de roulement linéaires importés pour assurer une rigidité élevée, une bonne performance dynamique et une bonne précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.


Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 2

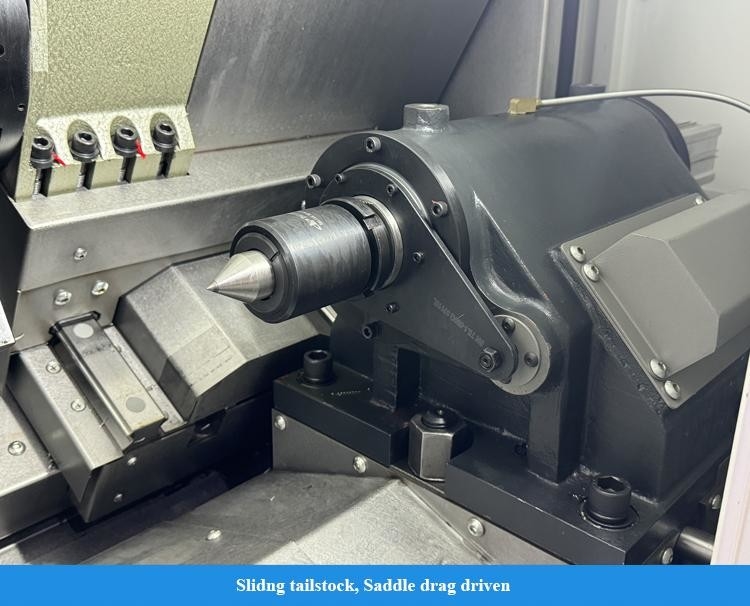

Servo à queue partagée
Le coussin peut être déplacé de manière optionnelle,qui peut contrôler avec précision et régler de manière flexible la vitesse de déplacement du tailstock et la force de serrage de travail en fonction des exigences de traitement, permettant à la queue de s'approcher rapidement de la pièce et de se resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.
Il adopte une coque divisée supérieure et inférieure, facile à régler la précision et améliore l'efficacité de la maintenance.
Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 3
Structure prétensionnée double fixe
L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue et l'élévation de température.Il coopère avec une structure d'étanchéité spéciale pour réduire la hausse de température de la vis, ce qui permet d'obtenir une grande précision et une grande précision de la stabilité d'alimentation des machines-outils
Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 4
Configuration de l'axe Y
La configuration optionnelle de l'axe Y, combinée à une tourelle alimentée par BMT, à une structure à axe C de haute précision et à une variété de porte-outils motorisés, permet de réaliser un traitement de surface complexe une fois installé.
Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 5

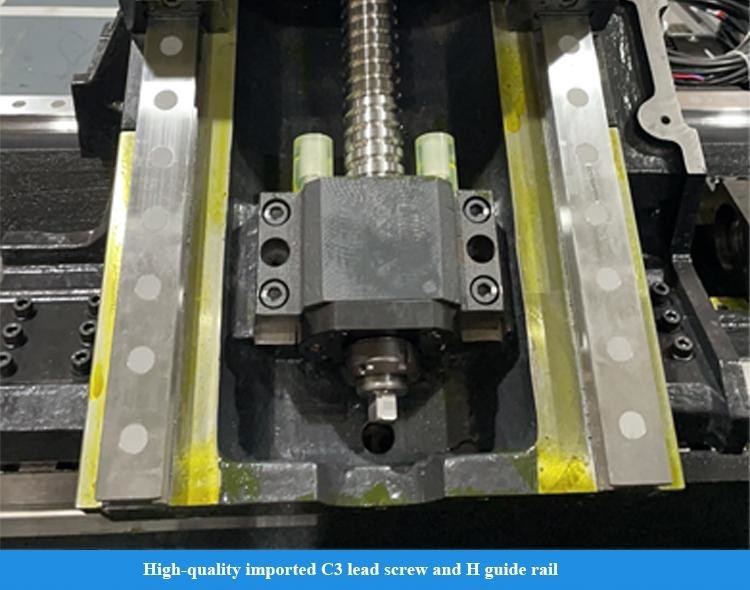

vis à bille de haute précision
Il utilise une vis de qualité C3 importée et un rail de guidage de qualité H, et est directement entraîné par un servomoteur pour obtenir une excellente précision de fonctionnement.
Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 6
Sillons anti-flexion
La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée,Le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants..
Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 7
Tourelle servo-alimentée efficace
Interface BMT standard, connexion à haute rigidité; l'outil est entraîné par l'interface DIN1809, qui a une transmission fiable et un faible taux de défaillance;le moteur d'entraînement est monté sur le côté et compact dans la structure;Il est équipé d'un axe C et d'un dispositif de freinage de haute précision pour réaliser un traitement intégré de tournage, de fraisage et de forage à haut rendement.
Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 8
Porteur d'outil de refroidissement interne
Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace des copeaux lors de l'usinage du trou intérieur et assurer la qualité de traitement
Le tour CNC à lit incliné HTC30H Traitement de haute précision de diverses pièces de petite taille 9
Capacité de fraisage d'outils entraînés
Matériau de la pièce: HT200
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Capacité de forage à l'outil entraîné
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau

Paramètres du produit:
Les postes
Unités
Le numéro de téléphone est le suivant:
HTC 30H(Q)
Max. Je coupe le dia.
mm
Φ160
Φ300
Longueur maximale de coupe
mm
160
500
Max. Passez le diable sur le lit.
mm
Φ420
Φ420
Max. balancer le dia. au-dessus du lit.
mm
Φ160
Φ280
Le moulin à rouleaux
Modèle de nez à broche
-
A2 à 5
A2 à 6
Disque intérieur du roulement avant.
mm
90
100
Conicité de la broche et taille du trou

1:20;Φ62
1:20;Φ70
Dia. du trou de broche Max.
mm
Φ56
Φ65
Max. Je vous laisse.
mm
Φ44
Φ50
Le dia de chuck standard.
pouces
6 pouces
8 pouces
Plage de vitesse de la broche
R/min
6000
4500
Le couple maximal de la broche
N.m.
72 ((1500 r/min)
180 ((576 r/min)
couple nominal de la broche
N.m.
86 ((1500 r/min)
110 ((769 r/min)
Puissance de sortie du moteur principal continue/30 min.
Le nombre de sièges
Le 11/13.2
Le 11 septembre
Axe X/Z
Vitesse de traversée rapide sur l'axe X
mm
30
30
Vitesse de traverse rapide sur l'axe Z
mm
30
30
Voyage par axe X
mm
145
160
Voyage par axe Z
mm
205
560
Le stock de queue
Voyage du stock de queue
mm

30
Méthode de conduite à la queue


Traînée de selle
Voyage en manche de la queue
mm

100
Le couvercle à manches.
mm

Φ100
Résistance à l'usure


MT- 5
Tourelle à outils
Forme de tourelle d'outil

tourelle à servo horizontale de 8 stations
tourelle à servo horizontale de 8 stations
Hauteur du centre
mm
63
80
Précision de réposition de la transposition du support d'outil
Je vous en prie.
± 16
± 16
Si vous pouviez choisir un outil à proximité
mm
- Oui, oui.
- Oui, oui.
Autres
Distance entre le centre de la broche et le sol
mm
926
936
Poids de la machine
en kg
2600
3500
Capacité totale d'alimentation électrique
KVA
23
23
Dimensions globales ((LxWxH)
mm
1830 × 1580 × 1650
2295 × 1680 × 1650
Configuration standard:

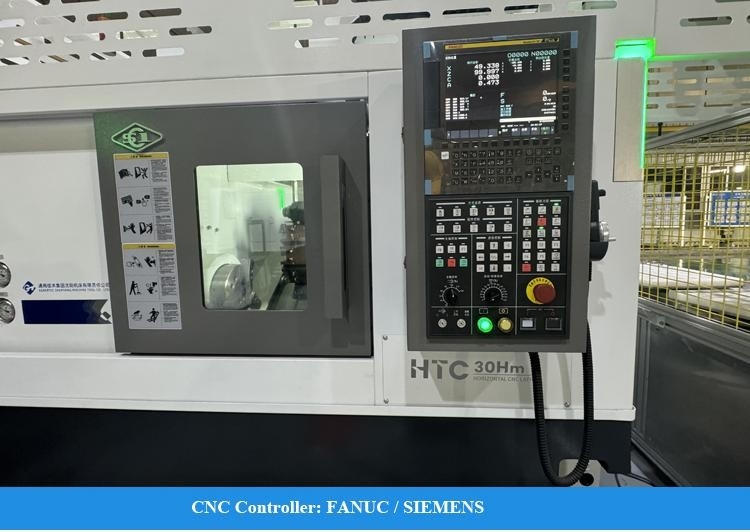

1Système FANUC-0i-TF Plus (5) (série H/S)
2Système GSK988TA (série Q)
3"Fuseau à manches"
4"Cylindre d'huile à chuck creux"
5Servo-outil de 8 stations
Configuration facultative:
1Système Siemens
2"Période de réglage de l'outil"
3Servo-outil à 12 stations
4, Mesure de la pièce
5Une voiture à outils électriques
6Collecteur de brouillard
7"Unité de décapage arrière"
8Détection des dommages des outils
9Une porte pneumatique.
