Qualité Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable usine
<
Qualité Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable usine
Qualité Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable usine
Qualité Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable usine
Qualité Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable usine
Qualité Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable usine
Qualité Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable usine
>

Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable

Nom de la marque: HD
Numéro de modèle: SV856L
Lieu d'origine: Chine
Attestation: CE ISO
Quantité minimum de commande: 1 série
Price: Négociable
Capacité d'approvisionnement: 50 ensembles par mois
Les étiquettes

Centre d'usinage de verticale de commande numérique par ordinateur de haute précision

centre d'usinage du portique 12000rpm

centre d'usinage du portique 15000mm/min

Détails du produit

Marque: HD Taper: SV856L
Nom du produit: Centre d'usinage vertical Taille de la table (L×W): 1000 × 500
Charge maximale sur la table: 600 kg Voyage de l&#39;axe x: 850 mm
Voyage de l&#39;axe: 550mm Voyage de l&#39;axe z: 600mm
A.T.C.: 24 contrôle aérien avec bras robotisé
Mettre en évidence

Centre d'usinage vertical

,

Centre d'usinage vertical avec contrôleur Syntec

,

Centre d'usinage vertical rentable

Description du produit

Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 0

Description du produit:

Le centre d'usinage vertical SV856L est un équipement d'usinage de haute performance.

En termes de conception structurelle, il adopte une structure verticale avancée, possédant une excellente stabilité et rigidité,qui peut réduire efficacement les vibrations pendant le processus d'usinage et assurer la précision de l'usinageSa table de travail est de grande taille et peut transporter des pièces de plus grandes dimensions et poids, répondant à diverses exigences d'usinage.

En ce qui concerne la précision, grâce à la coopération d'un système de transmission de haute précision et d'un système de contrôle avancé, qu'il s'agisse de fraisage de face, de forage ou d'usinage de contours complexes,il peut atteindre une précision de micron.

En termes de fonctionnement, l'interface de fonctionnement est simple et intuitive, ce qui facilite le démarrage des opérateurs.qui prolonge la durée de vie des équipements et améliore l'efficacité de l'usinageIl est largement utilisé dans les domaines de l'usinage des moules, des pièces mécaniques, etc.

Caractéristiques du produit:

1Les principales grandes pièces de la machine-outil: base, planche de travail, colonne, selle de lit, boîte à fuseaux sont fabriquées en modélisation de sable de résine de haute qualité, en fonte de haute résistance de haute qualité,avec un traitement thermique parfait pour éliminer les contraintes résiduelles, et la disposition d'une plaque de renforcement suffisante, pour assurer que la machine a une résistance, une rigidité et une stabilité suffisantes;

2"Utilisation de rails de guidage linéaires de Taiwan, rigidité élevée, bonne précision dynamique;

3Transmission à trois axes utilisant une vis à bille à double écrous de meulage de Taiwan, structure compacte, mouvement lisse, haute précision:

4"La rigidité élevée de la broche de Taiwan, grâce à la lubrification à la graisse, permet au roulement de la broche d'obtenir une lubrification constante et fiable;

5"La base adopte une structure de plateau d'eau de coulée de grande taille, de bonnes performances imperméables.

Détails du produit:
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 1

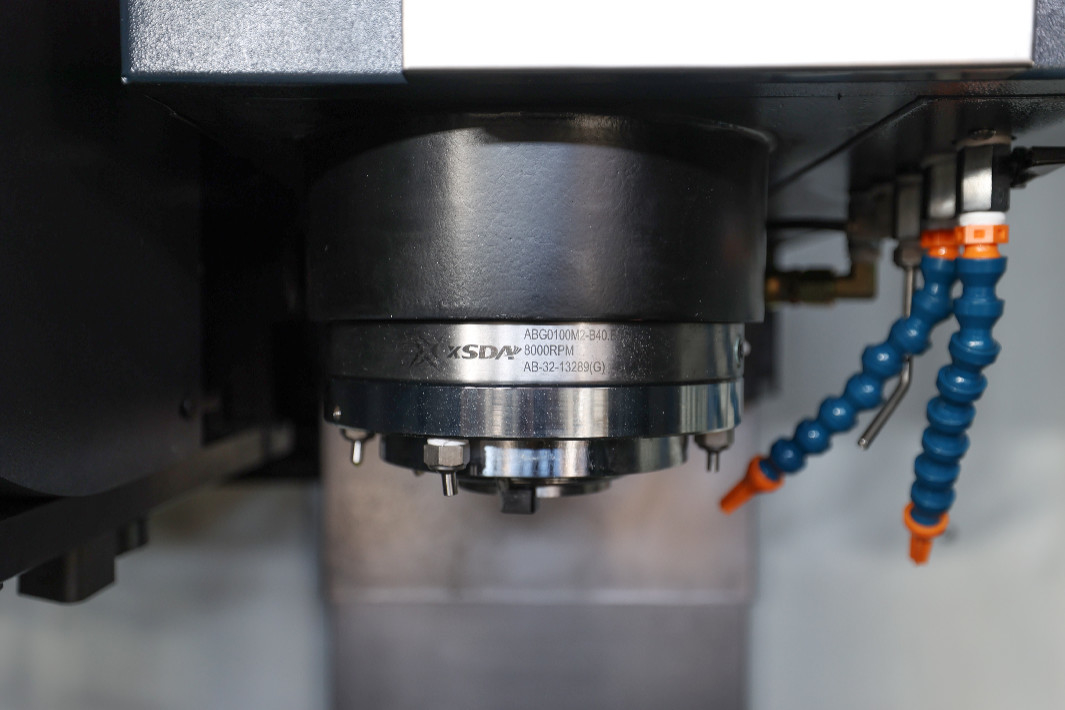

Fuseau de haute précision
1, roulement NSK de haute précision, haute précision, pour assurer la précision du traitement;
2,internes et externes
les spécifications du cycle de refroidissement;
3, conception du labyrinthe avant et arrière;
4, haute tension quatre griffes;
5, fonction de protection par rideau d'air
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 2

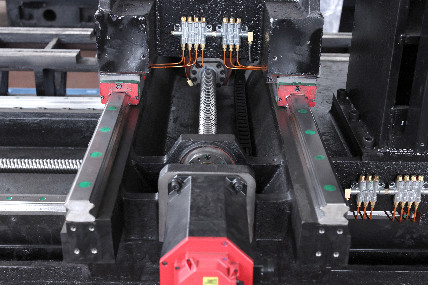

Tvis/guide à trois axes
1, utilisant une vis à bille de précision de Taiwan, haute précision, longue durée de vie;
2, l'utilisation de guidage linéaire de précision de Taiwan, friction statique et statique, haute sensibilité, haute vitesse sans vibration, basse vitesse sans rampage, haute précision de positionnement
3, assortie de l'huileur à déplacement de précision pour assurer l'effet de lubrification du mécanisme d'alimentation axiale
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 3
Colonne de la machine
1. l'utilisation d'une structure à os de hareng, une coupe lisse;
2. la conception du support horizontal de la bibliothèque de couteaux pour assurer une rigidité et un renforcement raisonnables;
3. assurer une précision de traitement stable et durable de la machine-outil.
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 4
Lit de machines-outils
1. le lit est en fonte de haute qualité, traitement artificiel de vieillissement, élimine les contraintes, inhibe efficacement la force de coupe causée par la déformation et les vibrations de la machine;
2. la disposition est raisonnable, le renforcement adopte la structure du champ, la machine-outil a une forte rigidité;
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 5

Système de conduite

1. L'alimentation à trois axes adopte un contrôle servo avancé;

2. transmission mécanique à transmission directe;

3. composants de transmission, accouplement de précision facultatif, résistance à l'extrusion, élévation de température



Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 6
Conception électrique standard
1.La conception électrique de la machine-outil répond aux normes électriques
2.le circuit d'alimentation sécurisé, il y a sur courant, protection contre le court-circuit, les actions liées à la machine-outil ont le verrou correspondant, pour protéger l'équipement et le corps humain
3.le système électrique dispose d'une fonction d'auto-diagnostic, le personnel d'exploitation et de maintenance peut observer à tout moment l'état de fonctionnement de chaque partie de la machine-outil selon l'affichage
4.la configuration standard de l'armoire électrique adopte une structure entièrement fermée et est équipée d'un ventilateur axiale, afin d'atteindre l'objectif de la poussière et du refroidissement,et réserver un certain espace dans l'armoire électrique pour faciliter l'expansion des fonctions
5- la machine-outil avec transformateur, seule l'alimentation extérieure à trois phases (380 V) à quatre fils (y compris le fil de terre) peut être assurée.
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 7
Protection extérieure standard
1, système pneumatique, jumeau pneumatique peut filtrer les impuretés et l'humidité dans la source d'air, prévenir les dommages causés par les gaz impurs et la corrosion des pièces de la machine.Le groupe de soupapes magnétiques est contrôlé par un programme PLC pour s'assurer que l'outil de relâchement du fuseau, le soufflage du centre de broche, l'outil de serrage de broche et d'autres actions peuvent être effectuées rapidement et avec précision.
2, protection des machines-outils, des machines-outils avec des normes de sécurité de la salle de protection, non seulement pour prévenir les éclaboussures de liquide de refroidissement, mais aussi pour assurer un fonctionnement sûr, une apparence agréable.Chaque rail de guidage de la machine-outil a un couvercle protecteur pour empêcher les copeaux et le liquide de refroidissement de pénétrer à l'intérieur de la machine-outil, afin que le rail de guidage et la vis à bille soient protégés de l'usure et de la corrosion.

Application dans le secteur industriel:

Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 8
Appel d'offres pour M2
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 9
Appuie sur la plaque d'acier M20
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 10
Perçage de trous avec une perceuse 50 U
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 11

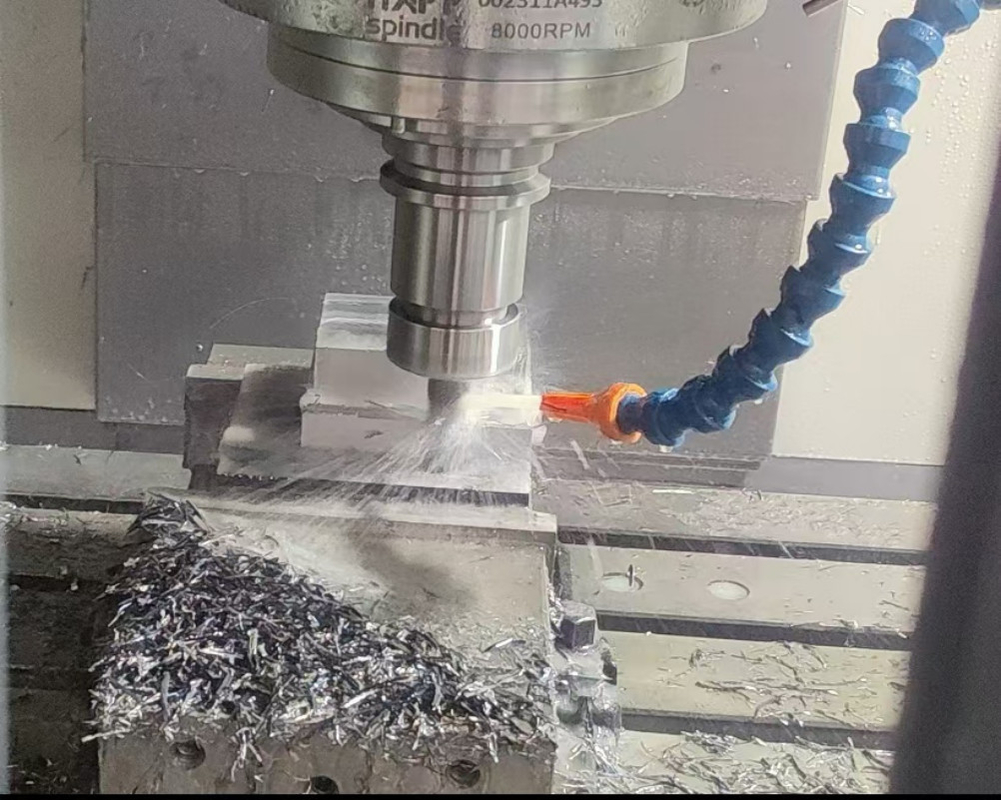

Fraisage de la surface latérale avec une fraiseuse de 16 mm
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 12
Pièces détachées pour Mercedes-Benz
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 13

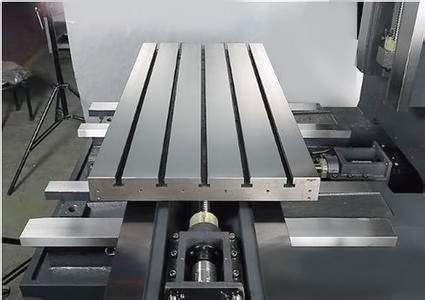

Table ronde et carrée
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 14
Parties en forme d'aiguille

Paramètres du produit:

Nom de l'article
Unité
SV850L
SV856L
SV866L
Taille de la table (L×W)
mm
1000 × 500
1000 × 500
1000 × 500
Taille de la fente en T
mm
18x5x100
18x5x100
18x5x100
Voyage par axe X
mm
800
850
850
Voyage par axe Y
mm
500
550
550
Voyage par axe Z
mm
500
600 ((800)
600
Distance entre le nez de la broche et la table
mm
100 à 600
100 à 700 (environ 900)
100 à 700
Distance entre le centre de la broche et la surface du rail de guidage
mm
580
620
635
Poids maximal de la charge de la table
en kg
500
600
800
Vitesses de la broche
Rpm
60 à 8 000
60 à 8 000
60 à 8 000
Tone de la broche

NT1 société civile
NT1 société civile
NT1 société civile
Traversée rapide X,Y,Z
M/min
Le nombre de personnes concernées
Le numéro 48/48/36
Le numéro 48/48/36
Taux d'alimentation maximal de coupe
mm/min
1 à 5 000
1 à 5 000
1 à 5 000
Mode du rail de guidage

Trains de guidage linéaires à trois axes / Deux rails de guidage linéaires et un rail de guidage durci
Trains de guidage linéaires à trois axes
(Six curseurs)
capacité de stockage des outils

24T
24T
24T
échangeur d'outils

Type de disque
Type de disque
Type de disque
Diamètre max.outil
mm
φ80 ((150)
φ80 ((150)
φ80 ((150)
Longueur maximale de l'outil
mm
200
200
200
Poids maximal de l'outil
en kg
8
8
8
Temps de changement d'outil
S
2.3
2.3
2.3
Réglage de la précision
mm
± 0.005
± 0.005
± 0.005
Réglage de la précision
mm
± 0.003
± 0.003
± 0.003
Moteur à broche
kW
7.5/11. Je vous en prie.0
7.5/11. Je vous en prie.0
7.5/11. Je vous en prie.0
Pression de l'air
en kg/cm2
6
6
6
Besoin de puissance
KVA
15
15
18
Poids de la machine
en kg
4800
5200
5800
Dimension de la forme (L × W × H)
mm
2400 × 2100 × 2350
2600 × 2200 × 2450
Pour les appareils électroniques
Configuration standard:
1"Couverture de protection entièrement scellée"
2"Tapper avec rigidité
3,Dispositif de lubrification automatique à trois axes
4"Boîte électrique climatisation température constante
5"Dispositif de refroidissement liquide de coupe"
6Le système prend en chargeTransmission par disque en U
7,LED lumière de travail
8Une lumière d'avertissement en trois couleurs
9"Trois essieux de protection rétractable de glissement
10Boîte à outils et vis d'ancrage
11, manuel d'utilisation
12, Manuel d'entretien
13"Dispositif de soufflage d'air de traitement"
Accessoires optionnels:
1Plate-forme CNC
2,Fuseau directement connecté
3"Refroidissement par huile de broche"
4Décharge du centre de la broche
5"La puce est transportée

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 15
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
Centre d'usinage vertical à 3 axes SV856L contrôleur Syntec Centre d'usinage vertical rentable 16

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.

Points forts du produit

Description du produit: Le centre d'usinage vertical SV856L est un équipement d'usinage de haute performance. En termes de conception structurelle, il adopte une structure verticale avancée, possédant une excellente stabilité et rigidité,qui peut réduire efficacement les vibrations pendant le ...

Envoyer une demande
PRODUITS CONNEXES
Qualité Tour vertical inversé IVT35 Travailleur automatique saisissant la pièce de travail usine

Tour vertical inversé IVT35 Travailleur automatique saisissant la pièce de travail

Description du produit : Tour vertical inversé IVT35 avec préhension automatique de la pièce et chaîne de production automatisée Tour CNC La chaîne de production automatisée IVT35 se distingue par sa conception modulaire standardisée et son bâti de type cadre rigide pour une excellente conservation ...

Qualité SMTCL 5 axes Centre d'usinage vertical VMU80P Centre d'usinage de couche de colonne de pierre coulée minérale artificielle usine

SMTCL 5 axes Centre d'usinage vertical VMU80P Centre d'usinage de couche de colonne de pierre coulée minérale artificielle

Description du produit SMTCL Centre d'usinage vertical à 5 axes VMU80P Minéral artificiel en pierre coulée Colonne de lit 5 axes Centre d'usinage Le produit convient au traitement de pièces de formes complexes dans les industries de l'énergie, des moules, de l'automobile et autres.Il s'agit d'un ...

Qualité SMTCL 5 axes Centre d'usinage horizontal HMU160 X/Y/Z Centre d'usinage à grande vitesse à traverse rapide 100 m/min usine

SMTCL 5 axes Centre d'usinage horizontal HMU160 X/Y/Z Centre d'usinage à grande vitesse à traverse rapide 100 m/min

Description du produit : Centre d'usinage horizontal à 5 axes SMTCL HMU160 Vitesse de déplacement rapide X/Y/Z 100 m/min Centre d'usinage à grande vitesse Les produits de la série HMU160 sont des centres d'usinage horizontaux à cinq axes haute performance, développés indépendamment pour les v...

Qualité Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle usine

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Description du produit: VTC 250140H Tour à commande numérique lourd Shenyang Machine Tool VTC250140H est un centre d'usinage composé de tournage et de fraisage vertical de haute performance.Équipé d'un système de commande numérique avancéL'équipement a une grande course de traitement et peut r...

Demandez un devis

Veuillez utiliser notre formulaire de contact en ligne ci-dessous si vous avez des questions, notre équipe vous contactera dès que possible.

Vous pouvez télécharger jusqu'à 5 fichiers et chaque fichier de 10M de taille max.
