SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC

SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC

Le tour à lit plat CNC lourd

Le tour à lit plat CNC de grande taille

Diamètre du forage de broche 130 mm

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO

Numéro de modèle:

Le numéro de téléphone:

Nous contacter
Demandez un devis
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC
Détails du produit
Marque:
Le code de l'entreprise
Le type:
Le numéro de téléphone:
Nom du produit:
Le tour horizontal à commande numérique
Diamètre maximal de balancement au-dessus du lit:
1250 mm
Longueur de coupe maximale:
Unité de mesure
Diamètre de coupure maximum:
1250 mm
Voyage par axe X:
650 mm
Voyage sur l'axe Z:
Unité de mesure
Type de poste d'outil:
Position verticale à 4
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
Négociable
Détails d'emballage
Norme de colis en bois pour le transport maritime
Délai de livraison
30 jours
Capacité d'approvisionnement
50 ensembles par mois
PRODUITS CONNEXES
Un bon prix. SMTCL SYMG Tour CNC à haute rigidité à grande vitesse HTC125 Tour CNC à grand lit horizontal plat en ligne Vidéo

SMTCL SYMG Tour CNC à haute rigidité à grande vitesse HTC125 Tour CNC à grand lit horizontal plat

Obtenez le meilleur prix
Un bon prix. Le tour CNC SMTCL CAK6185 est une machine à tour CNC à lit plat en ligne Vidéo

Le tour CNC SMTCL CAK6185 est une machine à tour CNC à lit plat

Obtenez le meilleur prix
Un bon prix. Machine à tour CNC à lit plat de haute précision CAK5085 tour de découpe métallique horizontal en ligne Vidéo

Machine à tour CNC à lit plat de haute précision CAK5085 tour de découpe métallique horizontal

Obtenez le meilleur prix
Un bon prix. Le tour CNC de précision SMTCL CAK50186 est une machine à tour CNC de taille maximale de 1860 mm. en ligne Vidéo

Le tour CNC de précision SMTCL CAK50186 est une machine à tour CNC de taille maximale de 1860 mm.

Obtenez le meilleur prix
Nous contacter
+8613916455787
sales@huidijd.com
86-021-61195255
Contactez-nous maintenant
Description du produit

SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 0

Description du produit:

SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC
Rigidité élevée, résistance élevée, charge élevée, précision élevée, efficacité élevée et stabilité élevée

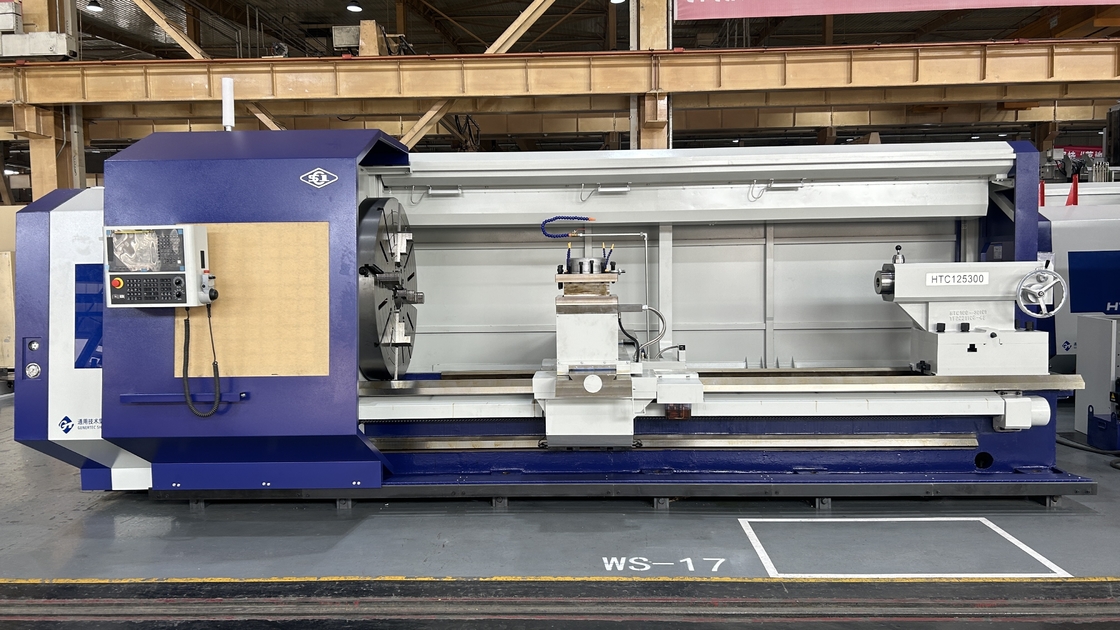

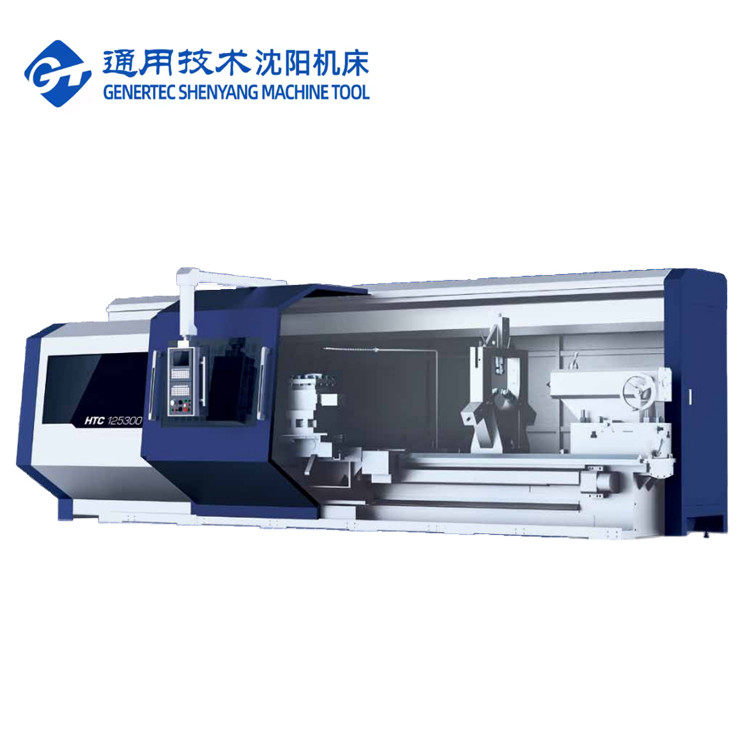

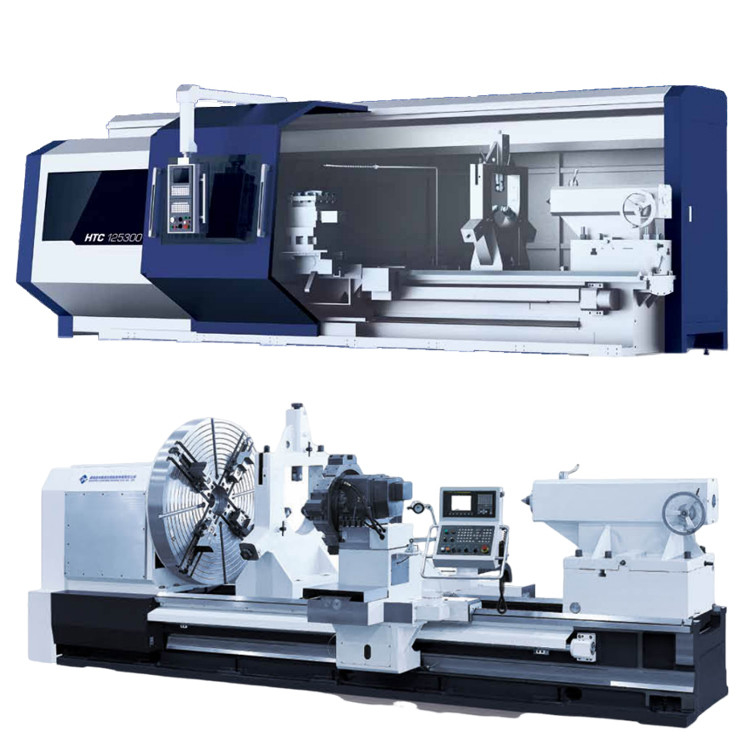

Le tour de la série HTC est un grand tour horizontal CNC avec une grande fiabilité et une grande précision, une connexion CNC à deux axes.La série de machines-outils est basée sur la digestion et l'absorption de la technologie de tour CNC à la maison et à l'étranger, et intègre nos nombreuses années d'expérience dans la production de tours CNC pour répondre à la demande du marché et concevoir et produire d'excellents produits, avec les avantages des produits similaires dans le monde.Appareils à roulement, la métallurgie, la fabrication du papier, l'électricité, les secteurs clés nationaux et autres industries de transformation mécanique, la fonte, l'acier et les métaux non ferreux, toutes sortes de surface courbe extérieure, trou intérieur, fil,en plus de la fonction de tour CNC universel, il est également équipé d'une variété de pièces fonctionnelles au choix des utilisateurs,et coopérer avec l'hôte pour obtenir un traitement multi-processus, c'est-à-dire pour réaliser l'intégration fonctionnelle d'une machine, un composé de procédé multi-processus.
Caractéristiques du produit:
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 1

le matériel de tête:

Sélection des roulements à fuseaux de précision importés, engrenages de broyage à feu de haute précision, changement hydraulique de fuseaux- Je ne sais pas.Sélection de marques nationales connues, force de serrage, serrage fiable
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 2

Tracteur à axe Z:

Servo-moteur d'origine SIEMENS/FANUC, entraînement à vis pour les machines-outils de moins de 5 m de course, entraînement à rack pour les machines-outils de 6 m et plus
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 3

Un repos régulier:

Différentes spécifications cadre central fermé (peut être équipé de rouleaux)
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 4

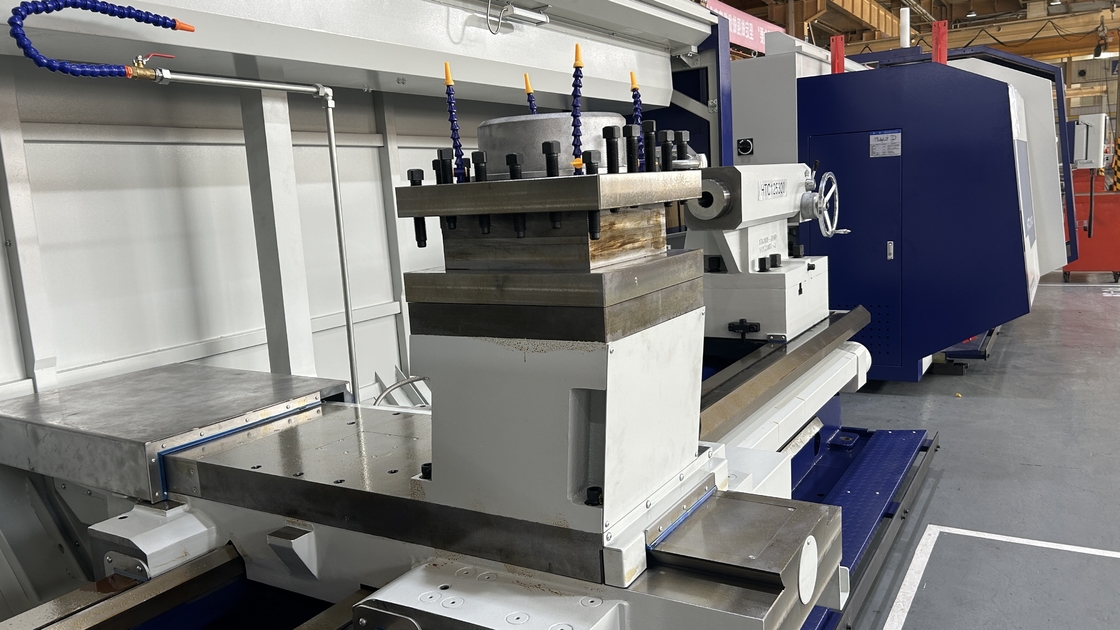

Le repos de l'outil:

Porteur d'outil électrique vertical à quatre stations domestique, pouvant être sélectionné avec un autre porteur d'outil vertical et horizontal, haute précision de positionnement, forte rigidité, haute fiabilité
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 5

Une selle de lit, une planche à roulettes.

Sade de lit de coulée, planche à roulettes, disposition raisonnable des côtes internes, vis à bille de haute précision ou support et pignon, haute précision, transmission précise
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 6

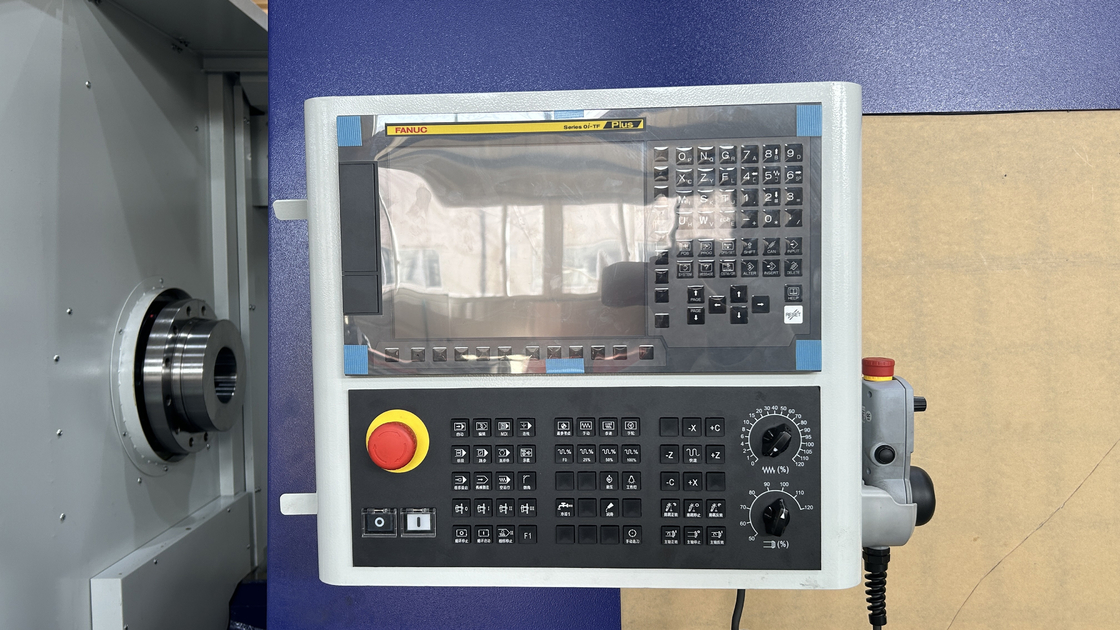

Console de commande:

Système de servo Siemens, pour obtenir un contrôle de servo à haute vitesse, haute précision et haute stabilité, système FANUC en option
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 7

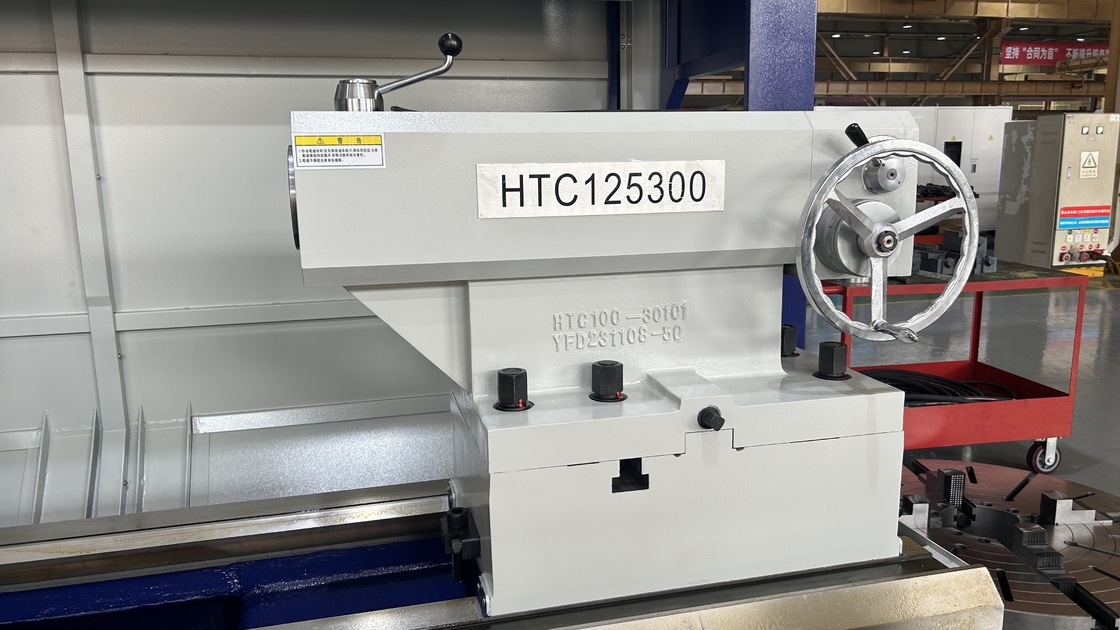

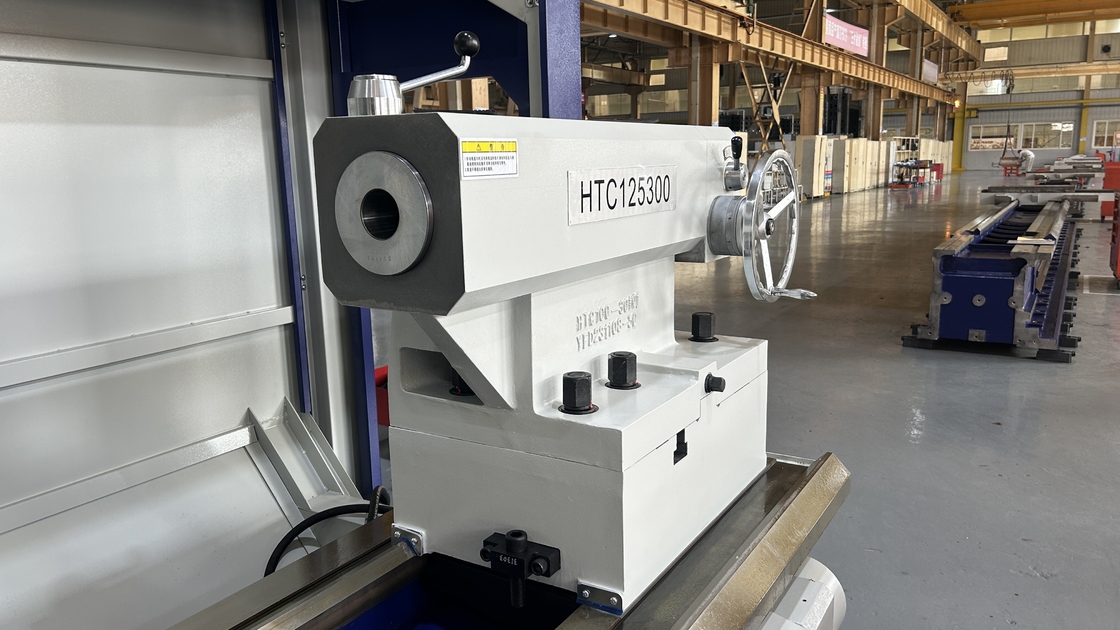

Le stock de queue

Le siège arrière mécanique est divisé en structure supérieure et inférieure du corps.
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 8

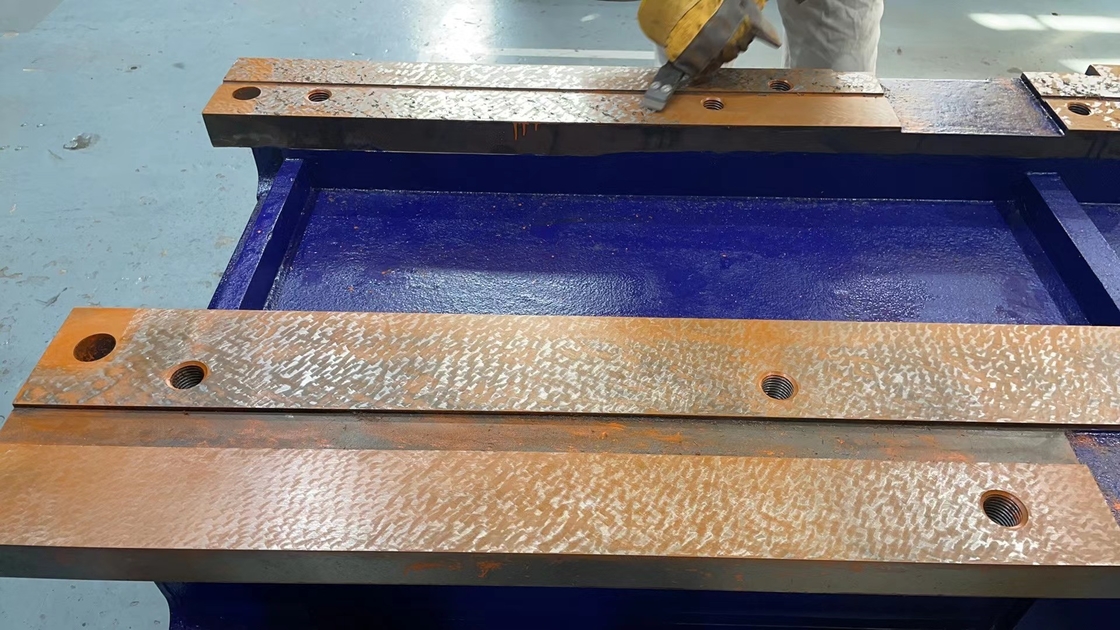

Le corps:

Lit de coulée avec une disposition interne raisonnable des côtes et un rail de guidage auxiliaire, avec une rigidité élevée, une forte capacité de support, une bonne stabilité, etc.(6m et plus pour les spécifications du lit avec une forme d'épissage à longue section)

SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 9

Application dans le secteur industriel:

SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 10

Paramètres du produit:

Les postes
Unité
HTC 125150
Diamètre maximal de balancement au-dessus du lit

mm
1250
Longueur maximale de maintien de la pièce (distance entre les centres)

mm
1600
Longueur maximale de coupe
mm
1500
Diamètre de coupe maximal
mm
1250
Diamètre maximal de balancement au-dessus du glissement transversal

mm
850
Type et code du nez de broche


A2 à 15
Conicité de l'axe avant de la broche


Mesure 140
Diamètre de la fente du fuseau
mm
130
Tête hydraulique à vitesse variable
Plage de vitesse de la broche

R/min
5 à 500
Le couple de sortie maximal de la broche
Nm
7500
Étapes de vitesse de la broche

Hydrauliquement 3 étapes, vitesses infiniment variables à chaque étape

Puissance du moteur principal
Le nombre de sièges
22
Je suis Chuck.

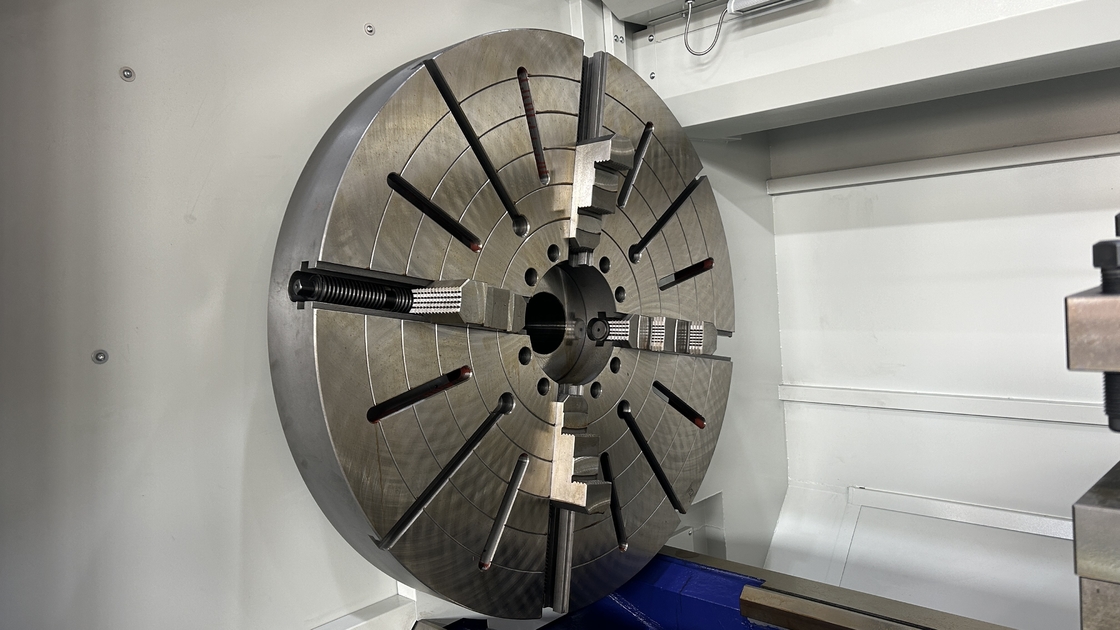

Diamètre/type de chuck
mm
1000/four-claw manuel
Vitesse de traversée rapide sur l'axe X
M/min
6
Vitesse de traverse rapide sur l'axe Z
M/min
5
Voyage par axe X
mm
650
Voyage par axe Z
mm
1500
Autres appareils de traitement des eaux usées
Diamètre de la pochette de la queue
mm
160
Voyage en manche de la queue
mm
300
Coupe conique de la manche de la queue

Pour les produits chimiques
Type de poteau d'outil

Position verticale à 4
Taille des outils
mm
40X40
Capacité de charge maximale
Pièces de travail à disque
en kg
1000
Pièces à usiner à l'axe
en kg
5000
Précision d'usinage

Les données de référence
Rondeur des pièces usinées
mm
0.005
Constance du diamètre d'usinage
mm
0.025/300
Planéité de la pièce usinée
mm
0.02/300
Surface rugueuse de la pièce usinée
Surface cylindrique

Ra L.6 μm
Surface carrée circulaire Surface conique

Ra 3,2 μm
Précision de positionnement
Axe X
mm
0.014
Axe Z
mm
0.024
Précision de positionnement répétée
Axe X
mm
0.006
Axe Z
mm
0.012
Hauteur du centre
Du lit.
mm
625
À partir de la surface du sol
mm
1275
Dimension globale (L*O*H)
mm
Pour les pièces détachées:
Configuration standard:
1Système de commande CNC: Siemens 828D
2.Moteur principal de conversion de fréquence domestique de 22 kW
3. roulements à fuseaux importés de haute précision
4. siège arrière manuel
5Porteur d'outils électriques à quatre stations verticale
6. vis en plomb de marque importée
7. φ1000 à quatre mâchoires manuellement
8. lubrification automatique à deux axes
9. Appareil de refroidissement
10- Le fer de tapis de sol (configuration technique des trous des pieds)
Configuration sélective:
1. Système CNC FANUC ((moteur à deux axes avec la configuration du système)
2. Autres spécifications à trois ou quatre mâchoires
3. réglateur de grille Heidenhain/Fager
4. Pièces d'essieux de capacité de 8 tonnes
5. Différentes spécifications repos et rouleau
6. moteur principal Siemens/FANUC
7. Autres spécifications porte-outil électrique
8Protection à demi-fermé
9Extracteur de copeaux de plaque de chaîne
10. diverses spécifications de la base d'outil de forage
11- Un petit tuyau à broche
12- Un bâton électrique.

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 11
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
SMTCL CNC lourd tour CNC à lit plat HTC125150 Spindle Boré Diamètre 130 mm Grand tour CNC 12

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
