Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Le tour CNC à roulements verticaux à nouvelle énergie

VTC250140H Tour vertical à commande numérique

Le tour CNC vertical lourd

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Le système de contrôle de la circulation aérienne

Nous contacter

Demandez un devis

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle

Détails du produit

Nom de marque:

SMTCL

Numéro de modèle:

Le système de contrôle de la circulation aérienne

Le mot clé:

Le tour vertical CNC lourd

Diamètre du banc de travail:

Φ2500

Diamètre maximal de l'oscillateur:

Φ3000

Max. diamètre de coupe:

Φ2800

Hauteur maximale de la pièce:

2000

Conditions de paiement et d'expédition

Quantité de commande min

1

Détails d'emballage

Le boîtier en bois, le coffre en fer, les autres emballages.

Délai de livraison

45 à 60 jours

Conditions de paiement

T/T,L/C,Western Union

Capacité d'approvisionnement

50 ensembles par mois

PRODUITS CONNEXES

Un bon prix. Le moteur est équipé d'un moteur à commande numérique à commande numérique. en ligne

Vidéo

Le moteur est équipé d'un moteur à commande numérique à commande numérique.

Obtenez le meilleur prix

Un bon prix. Le centre de fraisage du tour CNC vertical pour le métal en ligne

Vidéo

Le centre de fraisage du tour CNC vertical pour le métal

Obtenez le meilleur prix

Un bon prix. Centre de fraisage de tour vertical SMTCL VTC160100S Machine à tour vertical à 3 axes à poutre fixe en ligne

Vidéo

Centre de fraisage de tour vertical SMTCL VTC160100S Machine à tour vertical à 3 axes à poutre fixe

Obtenez le meilleur prix

Un bon prix. SMTCL grande machine à tour CNC verticale VTC160100 machine à fraisage à tour lourd en ligne

Vidéo

SMTCL grande machine à tour CNC verticale VTC160100 machine à fraisage à tour lourd

Obtenez le meilleur prix

Nous contacter

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 0

Description du produit:

VTC 250140H Tour à commande numérique lourd

Shenyang Machine Tool VTC250140H est un centre d'usinage composé de tournage et de fraisage vertical de haute performance.Équipé d'un système de commande numérique avancéL'équipement a une grande course de traitement et peut répondre aux besoins de traitement de diverses grandes pièces.La vitesse de la broche est élevée et la capacité de coupe est forte. Il peut effectuer l'usinage multi-processus tels que le fraisage et le tournage à haut rendement. Largement utilisé dans des domaines tels que la fabrication de machines et l'aérospatiale,Il offre une garantie solide aux entreprises pour améliorer l'efficacité de la production et la qualité des produits.Il s'agit d'un équipement de traitement haut de gamme fiable.

Caractéristiques du produit:

1, haute rigidité

◆ Une structure de coulée très rigide

◆ Une structure de bélier très rigide

◆ Une structure de rails rigide et très rigide

◆ Structure d'hôte très rigide

2,Haute précision et efficacité

◆ Mécanisme de transmission de haute précision à fuseau

◆ Mécanisme d'indexation à double broche

◆ Système automatique de changement d'outil

3, Haute stabilité

◆ Une disposition symétrique

◆ Structure de levage à double action

◆ roulement à rouleaux croisés

4L'avantage de la structure de la machine

◆ Le tournage et le fraisage modulaires

◆ L'avantage de la disposition

◆ L'avantage du contrôle

Détails du produit:

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 1

Structure de coulée à haute rigidité

Les pièces moulées de la série VTC sont fabriquées à partir d'une structure en fonte intégrée, après traitement thermique pour libérer les contraintes internes, un renforcement épais de conception, un centre de gravité bas, une bonne absorption des chocs,La surface des articulations est traitée par un traitement spécial de rasage., pour s'assurer que dans la coupe lourde peut encore adhérer à la précision et la stabilité de la machine-outil.

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 2

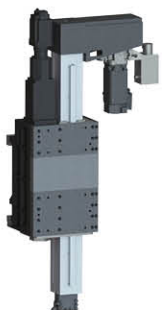

Structure de bélier à haute rigidité

Le bélier est une structure en acier forgé, la surface est étanchée, la pince à couper est tendue par la touche T, l'extrémité inférieure est positionnée par le disque dentaire, et la surface de l'articulation de la voie est grattée,avec une précision de positionnement élevéeDans le même temps, la section transversale de la carrosserie du bélier est augmentée de 44% par rapport à la génération précédente.

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 3

Structure de rails rigides à haute rigidité

Les deux axes adoptent une structure de rails durs à haute rigidité, la surface de la voie est traitée professionnellement et fixée avec une plaque d'usure à faible coefficient de frottement, une forte rigidité, une bonne rétention de précision,avec une excellente capacité de coupe, plus adapté à la coupe lourde.

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 4

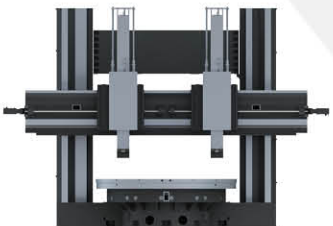

Structure d'hôte à haute rigidité

La structure principale est principalement conçue pour les exigences de haute rigidité et de traitement des charges lourdes.L'épaisseur de la colonne et la portée du rail de guidage sont augmentées pour renforcer la rigidité du supportLe levier inférieur du bélier peut résister efficacement au couple de coupe et améliorer la stabilité de l'usinage.

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 5

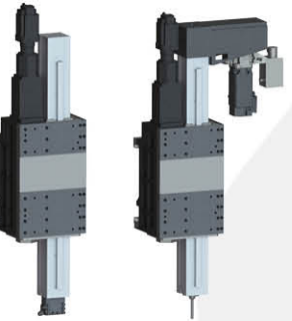

Modularisation du tournage et du fraisage

Avec une configuration intégrée de fraisage à virage, la structure du skateboard est compatible avec la structure du bélier tournant et la structure du bélier tournant, facile à remplacer et forte modularité.

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 6

Avantage de mise en page

La conception de la structure modulaire, peut choisir un seul bélier et un double bélier, augmenter l'efficacité de traitement.

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 7

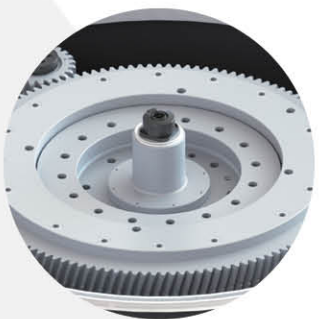

Mécanisme de transmission de haute précision par broche

L'entraînement principal est mis à niveau de l'entraînement par courroie à la transmission de vitesses, ce qui peut fournir une segmentation précise et une précision de positionnement, avec une fonction composite de fraisage à tour, une grande stabilité,et la conception interne du dispositif de refroidissement à température constante de la broche pour empêcher le mouvement axial causé par un changement de température excessif.

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 8

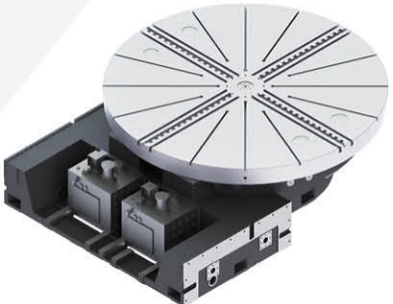

Mécanisme d'indexation à double fuseau

L'entraînement principal de la table utilise deux moteurs principaux pour entraîner la rotation de la table.afin que le mouvement d'indexation de l'usinage soit plus stable et précis, afin d'obtenir la fonction de régulation de la vitesse de rotation et la fonction anti-retour sur l'axe C, afin d'obtenir un niveau élevé de qualité de surface.

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 9

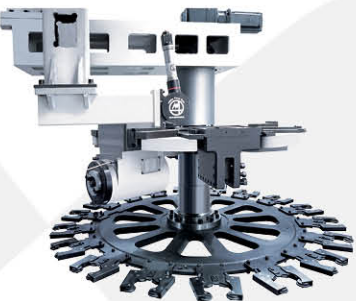

Système automatique de changement d'outil

Le stockage d'outils sur disque suspendu, selon les besoins de traitement de l'utilisateur, pour obtenir un changement d'outil automatique rapide, raccourcir le temps auxiliaire de traitement, améliorer l'efficacité de la production.Une variété de clips d'outil de tournage sont disponibles par T-tête et serrage.

Paramètres du produit:

Il est là.	Unité	Le système de contrôle de la circulation aérienne
Diamètre du banc de travail	mm	Φ2500
Diamètre maximal de l'oscillateur	mm	Φ3000
Max. diamètre de coupe	mm	Φ2800
Hauteur maximale de la pièce	mm	2000
Le couple maximal du banc de travail	N.m.	69000
Vitesse maximale du banc de travail	R/min	120
Puissance nominale du moteur principal	kW	58
Ram
Taille de la section du corps du bélier	mm × mm	280×280
Faisceau
Mouvement de levage du faisceau	mm	1400
Les axes X/Z
Voyage par axe X	mm	-50-+1540
Voyage par axe Z	mm	1400
Vitesse de traversée rapide sur l'axe X	M/min	10
Vitesse de traverse rapide sur l'axe Z	M/min	8
Porteur d'outil
Dimensions de la tige d'outil de tournage	mm	40 × 40
Précision de positionnement
Axe X	mm/1000 mm	0.025
Axe Z	mm/1000 mm	0.025
Précision de positionnement répétée
Axe X	mm	0.01
Axe Z	mm	0.01
Poids de la machine	en kg	60500
Configuration standard	Configuration sélective
Système Siemens 828D	Système Fanuc
Équipement de lubrification	Colonne élevée
Boîte à puces	Collecteur de brume d'huile
Équipement hydraulique	Détection des outils
Le roulement manuel à quatre mâchoires	Échelle de grille
Plaque de sécurité	Détection d'emploi
Puce de rinçage latéral	Réservoir d'eau haute pression
Lumière tricolore	Porte pneumatique
projecteur de pistolet à eau	Nettoyeur de copeaux
roulements à rouleaux croisés	Séparation huile-eau
Fermeture de porte	Disque magnétique
Refroidisseur à huile	Magasin d'outils
Protection à demi-fermé	Défense complète.

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous:

Bienvenue à nous rendre visite!

Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

Tour CNC vertical lourd VTC250140H Max.Swing Diamètre 3000mm Tour CNC vertical à roulement à énergie nouvelle 11

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?

Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?

Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?

Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?

Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?

T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
