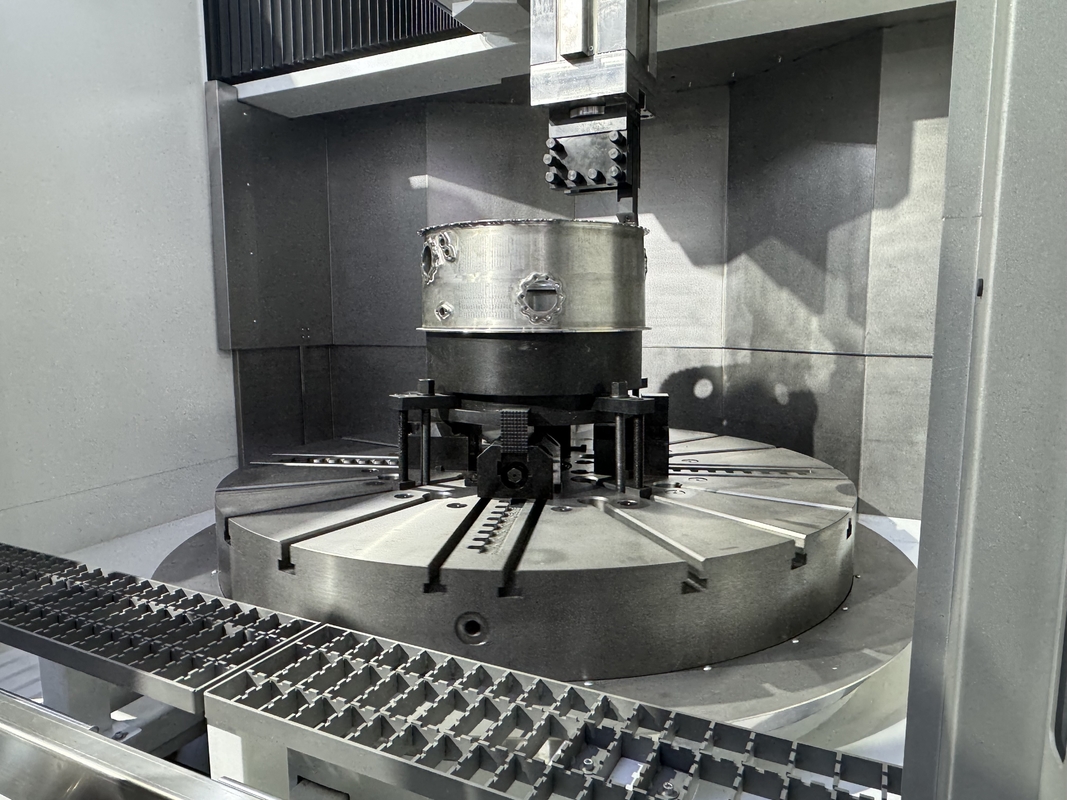

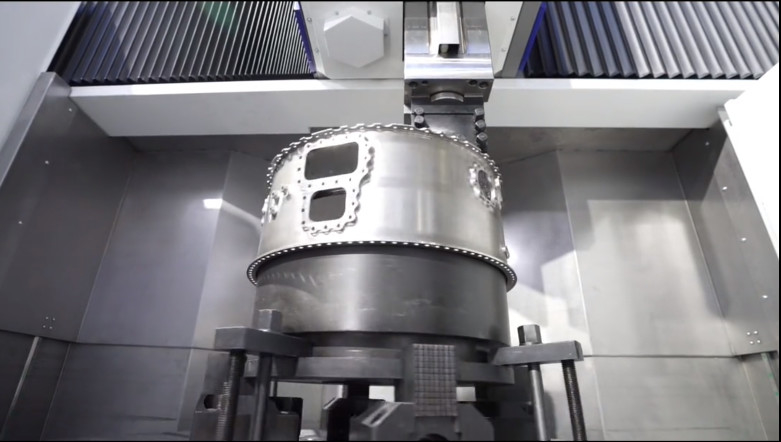

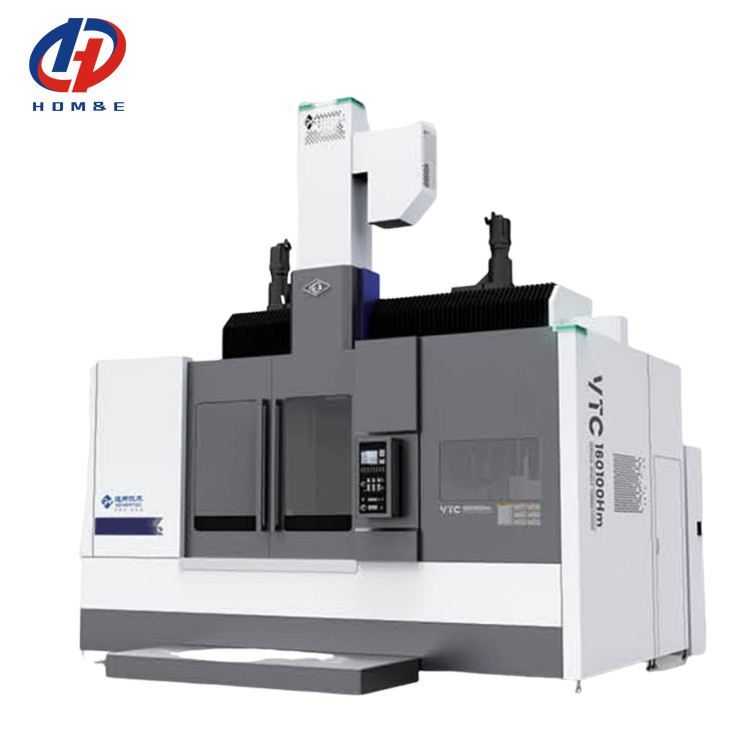

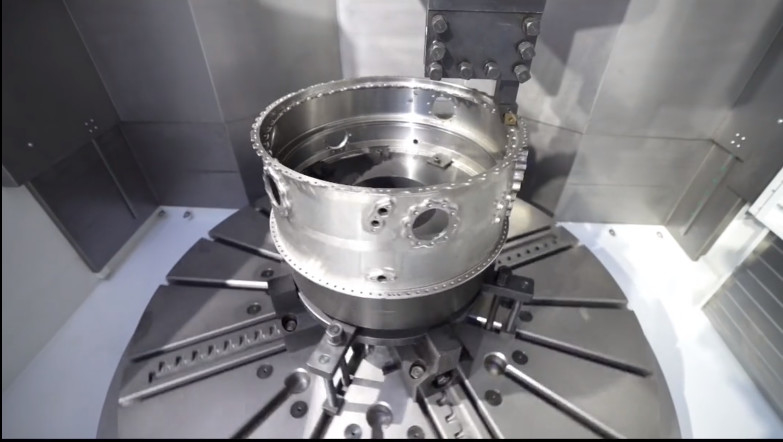

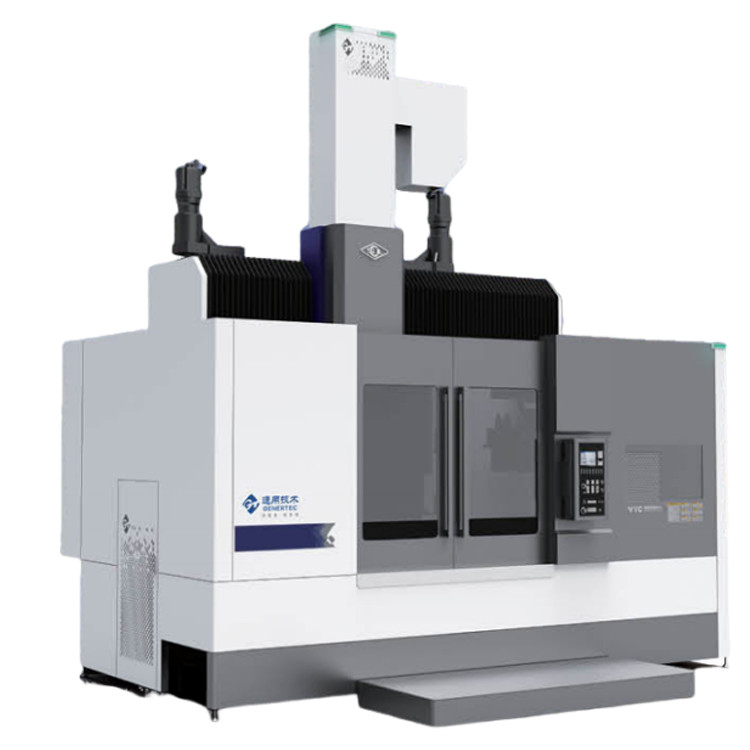

SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides

SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides

Tour de rotation vertical de commande numérique par ordinateur

Le tour vertical CNC à usine lourde

Rails rigides à haute résistance

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Le nombre d'heures de travail est déterminé par le nombre de heures de travail.

Nous contacter
Demandez un devis
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides
Détails du produit
Nom de marque:
SMTCL
Model Number:
VTC125100Q/H
Key word:
Heavy CNC Vertical Lathe
Diameter of workbench:
Φ1250
Diamètre maximal de l'oscillateur:
Φ1600
Max.cutting diameter:
Φ1400
Max. workpiece height:
1000
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
PRODUITS CONNEXES
Un bon prix. Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné en ligne Vidéo

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné

Obtenez le meilleur prix
Un bon prix. La machine de fraisage de tour CNC SMTCL T5.2-500Q a un diamètre d'oscillation de 560 mm en ligne Vidéo

La machine de fraisage de tour CNC SMTCL T5.2-500Q a un diamètre d'oscillation de 560 mm

Obtenez le meilleur prix
Un bon prix. Le tour CNC SMTCL pour le traitement de pièces de petite taille T5.1-500Q en ligne Vidéo

Le tour CNC SMTCL pour le traitement de pièces de petite taille T5.1-500Q

Obtenez le meilleur prix
Un bon prix. SMTCL tour CNC T5.2-1000Q Tour et fraisage Combo Y Axe Type Centre de tour Metal Slant Lit Tour CNC en ligne Vidéo

SMTCL tour CNC T5.2-1000Q Tour et fraisage Combo Y Axe Type Centre de tour Metal Slant Lit Tour CNC

Obtenez le meilleur prix
Nous contacter
+8613916455787
sales@huidijd.com
86-021-61195255
Contactez-nous maintenant
Description du produit

SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 0

Description du produit:

SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides
Série VTC-QLe tour vertical CNC est rentable, facile à utiliser, avec une grande rigidité, un couple et une stabilité élevés, prenant en charge des pièces fonctionnelles domestiques de haute qualité, largement utilisées dans les vannes de pompage, l'industrie générale,machines de construction et autres industries de transformation.
Série VTC-HLe tour vertical CNC est une nouvelle génération de produits développés indépendamment sur la base d'une technologie avancée étrangère entièrement digérée et absorbée,combiné avec les avantages de notre technologie de tour vertical CNCAvec une excellente rigidité, stabilité et précision de traitement, supportant des pièces fonctionnelles importées de haute qualité, largement utilisées dans l'aviation, l'énergie éolienne, les nouvelles énergies, l'automobile,les industries du roulement et autres industries de transformation, afin d'offrir aux clients une excellente expérience.

Caractéristiques du produit:

1, haute rigidité

◆ Une structure de coulée très rigide

◆ Une structure de bélier très rigide

◆ Une structure de rails rigide et très rigide

◆ Structure d'hôte très rigide

2,Haute précision et efficacité

◆ Mécanisme de transmission de haute précision à fuseau

◆ Mécanisme d'indexation à double broche

◆ Système automatique de changement d'outil

3, Haute stabilité

◆ Une disposition symétrique

◆ Structure de levage à double action

◆ roulement à rouleaux croisés

4L'avantage de la structure de la machine

◆ Le tournage et le fraisage modulaires

◆ L'avantage de la disposition

◆ L'avantage du contrôle

Détails du produit:
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 1

Structure de coulée à haute rigidité

Les pièces moulées de la série VTC sont fabriquées à partir d'une structure en fonte intégrée, après traitement thermique pour libérer les contraintes internes, un renforcement épais de conception, un centre de gravité bas, une bonne absorption des chocs,La surface des articulations est traitée par un traitement spécial de rasage., pour s'assurer que dans la coupe lourde peut encore adhérer à la précision et la stabilité de la machine-outil.
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 2

Structure de bélier à haute rigidité

Le bélier est une structure en acier forgé, la surface est étanchée, la pince à couper est tendue par la touche T, l'extrémité inférieure est positionnée par le disque dentaire, et la surface de l'articulation de la voie est grattée,avec une précision de positionnement élevéeDans le même temps, la section transversale de la carrosserie du bélier est augmentée de 44% par rapport à la génération précédente.
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 3

Structure de rails rigides à haute rigidité

Les deux axes adoptent une structure de rails durs à haute rigidité, la surface de la voie est traitée professionnellement et fixée avec une plaque d'usure à faible coefficient de frottement, une forte rigidité, une bonne rétention de précision,avec une excellente capacité de coupe, plus adapté à la coupe lourde.
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 4

Structure d'hôte à haute rigidité

La structure principale est principalement conçue pour les exigences de haute rigidité et de traitement des charges lourdes.L'épaisseur de la colonne et la portée du rail de guidage sont augmentées pour renforcer la rigidité du supportLe levier inférieur du bélier peut résister efficacement au couple de coupe et améliorer la stabilité de l'usinage.
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 5


Modularisation du tournage et du fraisage
Avec une configuration intégrée de fraisage à virage, la structure du skateboard est compatible avec la structure du bélier tournant et la structure du bélier tournant, facile à remplacer et forte modularité.
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 6

Avantage de mise en page

La conception de la structure modulaire, peut choisir un seul bélier et un double bélier, augmenter l'efficacité de traitement.
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 7


Mécanisme de transmission de haute précision par broche
L'entraînement principal est mis à niveau de l'entraînement par courroie à la transmission de vitesses, ce qui peut fournir une segmentation précise et une précision de positionnement, avec une fonction composite de fraisage à tour, une grande stabilité,et la conception interne du dispositif de refroidissement à température constante de la broche pour empêcher le mouvement axial causé par un changement de température excessif.
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 8


Mécanisme d'indexation à double fuseau
L'entraînement principal de la table utilise deux moteurs principaux pour entraîner la rotation de la table.afin que le mouvement d'indexation de l'usinage soit plus stable et précis, afin d'obtenir la fonction de régulation de la vitesse de rotation et la fonction anti-retour sur l'axe C, afin d'obtenir un niveau élevé de qualité de surface.
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 9

Système automatique de changement d'outil

Le stockage d'outils sur disque suspendu, selon les besoins de traitement de l'utilisateur, pour obtenir un changement d'outil automatique rapide, raccourcir le temps auxiliaire de traitement, améliorer l'efficacité de la production.Une variété de clips d'outil de tournage sont disponibles par T-tête et serrage.

Paramètres du produit:

Il est là.
Unité
Le nombre d'heures de travail
Le nombre d'heures de travail est déterminé en fonction de l'heure.
Le nombre d'heures de travail est déterminé par le nombre d'heures.
Diamètre du banc de travail
mm
Φ1000
Φ1250
Φ1600
Diamètre maximal de l'oscillateur
mm
Φ1400
Φ1600
Φ2000
Max. diamètre de coupe
mm
Φ1100
Φ1400
Φ1800
Hauteur maximale de la pièce
mm
800
1000
1200
Le couple maximal du banc de travail
N.m.
Les autres produits
Les produits à base d'alcool
22960
Vitesse maximale du banc de travail
R/min
400/600
370/400
254/300
Puissance nominale du moteur principal
kW
37/41
37/41
37/41
Ram
Taille de la section du corps du bélier
mm × mm
200 × 200
200 × 200
240×240
Faisceau
Mouvement de levage du faisceau
mm
fixé
fixé
800
Axe X/Z
Voyage par axe X
mm
-50- + 750
-50-+875
-50-+1055
Voyage par axe Z
mm
800
1000
1000
Vitesse de traversée rapide sur l'axe X
M/min
12
12
12
Vitesse de traverse rapide sur l'axe Z
M/min
8/10
8/10
10
Porteur d'outil
Dimensions de la tige d'outil de tournage
mm
40 × 40
40 × 40
40 × 40
Précision de positionnement
Axe X
mm/1000 mm
0.025
0.025
0- Je ne sais pas.025
Axe Z
mm/1000 mm
0.025
0.025
0- Je ne sais pas.025
Précision de positionnement répétée
Axe X
mm
0.01/0. Je vous en prie.008
0.01/0. Je vous en prie.008
0.01/0. Je vous en prie.008
Axe Z
mm
0.01/0. Je vous en prie.008
0.01/0. Je vous en prie.008
0.01/0. Je vous en prie.008
Poids de la machine
en kg
23000
25000
26000
Configuration standard
Configuration sélective
Système Siemens 828D
Système Fanuc
Équipement de lubrification
Colonne élevée
Boîte à puces
Collecteur de brume d'huile
Équipement hydraulique
Détection des outils
Le roulement manuel à quatre mâchoires
Échelle de grille
Plaque de sécurité
Détection d'emploi
Puce de rinçage latéral
Réservoir d'eau haute pression
Lumière tricolore
Porte pneumatique
projecteur de pistolet à eau
Nettoyeur de copeaux
roulements à rouleaux croisés
Séparation huile-eau
Fermeture de porte
Disque magnétique
Refroidisseur à huile
Magasin d'outils
Protection à demi-fermé
Défense complète.

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 10
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
SMTCL Tour vertical CNC lourd VTC125100Q/H Tour vertical CNC à haute rigidité et à rails rigides 11

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
