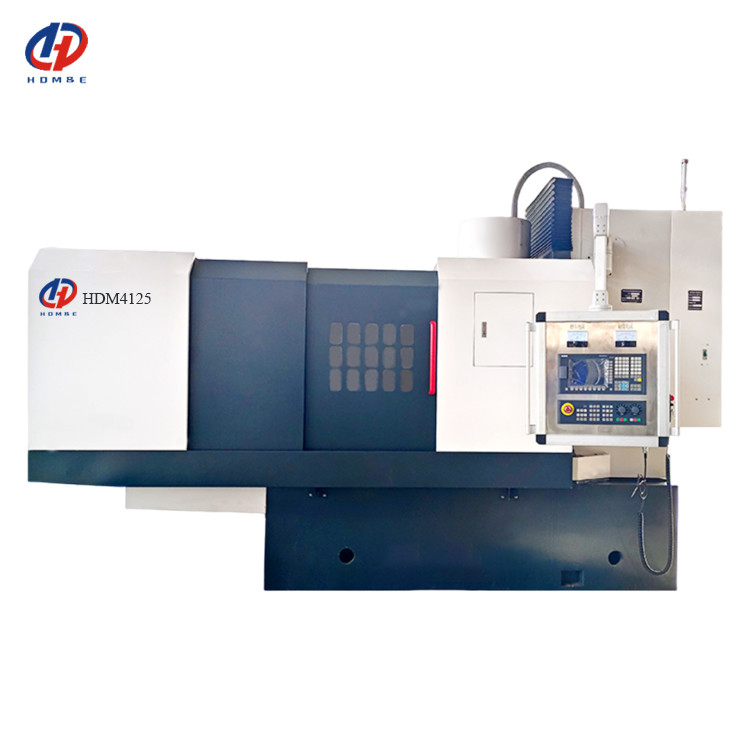

Machine de meulage lourde avec broche verticale HDM4125 Table ronde rotative Machine de meulage verticale

Description du produit:

Machine de meulage lourde avec broche verticale HDM4125 Table ronde rotative Machine de meulage verticale

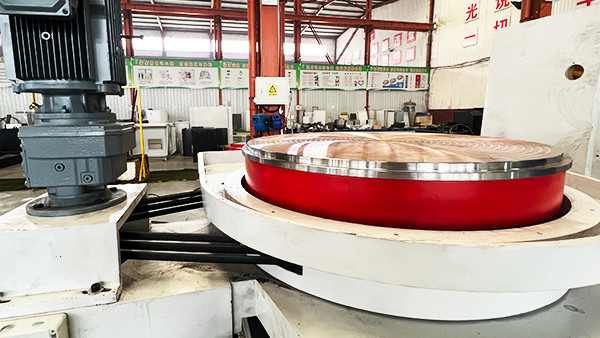

L'agencement de la machine-outil est le suivant: la table de travail adopte une table de travail électromagnétique circulaire pour transporter la pièce de travail pour la rotation.La table de travail électromagnétique est installée sur la selle. L'onduleur contrôle le moteur de réduction pour faire tourner la table de travail.La selle se déplace d'avant en arrière le long des rails du lit pour faciliter le chargement et le déchargement des piècesLa colonne et le lit sont reliés par un mécanisme de réglage en trois points pour régler l'angle de la tête de meulage.La tête de meulage se déplace vers le haut et vers le bas le long du rail de guidage de la colonne, et le servo moteur CA est connecté au mécanisme de réduction pour entraîner la vis à bille à tourner pour l'alimentation verticale.La broche de la tête de meulage est entraînée par un moteur à haute puissance intégré à l'eau étanche avec une forte capacité de coupeLa meule utilise une combinaison de plusieurs tuiles de sable réparties uniformément autour de la circonférence ou une meule cylindrique pour meuler la pièce.La coiffeuse sur la tête de meulage peut habiller la roue de meulage / carreaux de sableLe roulement à broche de la tête de broyage adopte un roulement de contact angulaire de haute précision avec une grande précision, des performances élevées et une grande stabilité.Les pièces moulées de la machine-outil sont en fonte HT300 de haute qualité, la coulée de sable de résine, le recuit et le traitement de soulagement des contraintes, structure stable et bonne capacité de traitement.

Caractéristiques du produit:

Cette machine possède les caractéristiques d'une forte rigidité et d'une grande stabilité.et présente les caractéristiques évidentes d'une efficacité élevéeLes matériaux de broyage peuvent inclure divers aciers au carbone, aciers alliés, briques réfractaires, céramiques, cristaux, pierres et verre.
Cette machine est largement utilisée dans divers domaines industriels tels que les matériaux réfractaires, les cylindres de climatiseur, les matériaux magnétiques, les automobiles, les tracteurs, les roulements, les vannes, les lames de scie et le verre.

Détails du produit:

Système de commande:Le mode de commande automatique PLC + HMI peut être automatique ou manuel Réaliser le meulage brut automatique, le meulage fin, le meulage léger, sans programmation, une personne peut utiliser plusieurs ensembles

Composants électriques:La boîte de commande électrique indépendante à l'arrière à l'épreuve de la poussière a de bonnes performances de dissipation de chaleur et un entretien facile.performances fiables

Spindle de la tête de meulage:L'arbre principal de la tête de meulage est directement entraîné par un moteur à haute puissance intégré et étanche, et la capacité de coupe est forte.La meuleuse est faite de plusieurs morceaux de carreaux de sable en tissu uniforme de circonférence ou de roue de sable cylindrique

Relèche de guidage de la machine-outil:Le rail de guidage de la machine-outil adopte la technologie de grattage manuel, qui a une haute précision et une bonne résistance à l'usure

La table se déplace à gauche et à droite:

Le rail de guidage du lit adopte une structure de double rail plat et un rail de guidage augmenté.
a une haute précision, un fonctionnement stable et évite au maximum l'eau sur le rail de guidage

Pour les appareils de fabrication des métaux:Processus de coulée Meehanna, renforcement spécial par courroie à double paroi, coulée en masse HT250, coulée à plat, structure simple et fiable, longue durée de vie

Pour les appareils de traitement des déchets:Le broyeur électromagnétique est une expérience de production de plus de 50 ans réalisée par l'entreprise.une force magnétique réglable et une démagnétisation automatique

Système de lubrification du guide:La machine-outil est équipée de deux pompes à huile électroniques qui remplissent d'huile chaque rail de guidage de la machine-outil à des points réguliers pour la lubrification, au lieu de tirer manuellement la pompe à huile,pour s'assurer que chaque rail de guidage de la machine-outil est toujours lubrifié afin d'éviter l'usure et les rayures des rails

Paramètres du produit:

Paramètre	Unité	Le dépistage	Le dépôt de la demande	Le dépistage de la maladie	Le dépistage de la maladie	Le HDM4250
Taille maximale de la pièce de meulage (diamètre × hauteur)	mm	1250 × 400	1600 × 400	1800 × 400	2000 × 400	2500 × 400
Plage d'aspiration électromagnétique de la table de travail		80 à 120 N/ cm2
Taille des tuiles de sable (Épaisseur × largeur × longueur)	mm	80 × 25 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150	90 × 35 × 150
Vitesse de la table de travail	R/min	10 à 20	5 à 16	5 à 16	15	10
Puissance du moteur tournant de la table de travail	kW	3.7	5.5	5.5	7.5	7.5
Vitesse de la broche de la tête de meulage	R/min	740	585	585	585	585
Puissance du moteur de la tête de meulage	kW	45	75	75	90	110
Servo à courant alternatif pour soulever la tête de meulage		11 Nm	15 Nm	15 Nm	16 Nm	16 Nm
alimentation verticale de la tête de meulage	mm	0Je suis désolée.03	0Je suis désolée.03	0Je suis désolée.03	0Je suis désolée.03	0Je suis désolée.03
Taux d'alimentation verticale de la tête de broyage		Le nombre de points de contact est le suivant:	Le nombre de points de contact est le suivant:	Le nombre de points de contact est le suivant:	Le nombre de points de contact est le suivant:	Le nombre de points de contact est le suivant:
Puissance totale de la machine	kW	50	84	118	100	127
Poids de la machine	T	9	25	29.5	28	36
Dimensions de la machine-outil	mm	3010 × 1500 × 2230	4510 × 2400 × 3271	4760 × 2126 × 3688	4965 × 2212 × 3130	Pour les appareils à commande numérique

Application dans le secteur industriel:

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous:

Bienvenue à nous rendre visite!

Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?

Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?

Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?

Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?

Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?

T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
