Le tour CNC horizontal Le tour métallique IT35L Machine de fraisage CNC SMTCL Lit incliné Le tour CNC
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | iT35L |
|---|---|---|---|

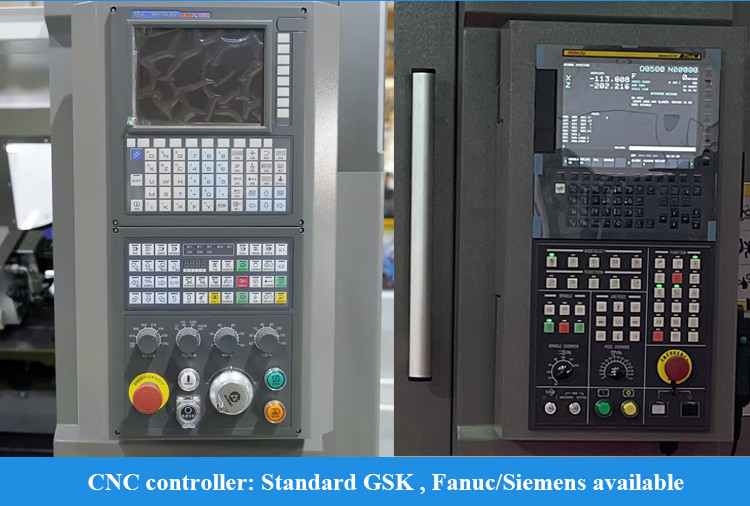

| Système de contrôle CNC: | GSK | CNC ou pas: | CNC |
| Mot clé: | Machine CNC à tour de lit incliné | Max. Longueur tournée (mm): | 500 |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion | Voyage (axe X): | 260 |
| Voyage (axe Z) (mm): | 510 | Diamètre de rotation maximal: | Φ360 |
| Longueur maximale de virage: | 500 | Balancement maximum sur le lit: | Φ580 |
| Maximum de glissement sur glisser: | Φ330 | ||
| Mettre en évidence |
Tour oblique de commande numérique par ordinateur de lit,Le tour CNC IT35L,Machine de fraisage CNC à tour de métal |
||
Description du produit
Description du produit:

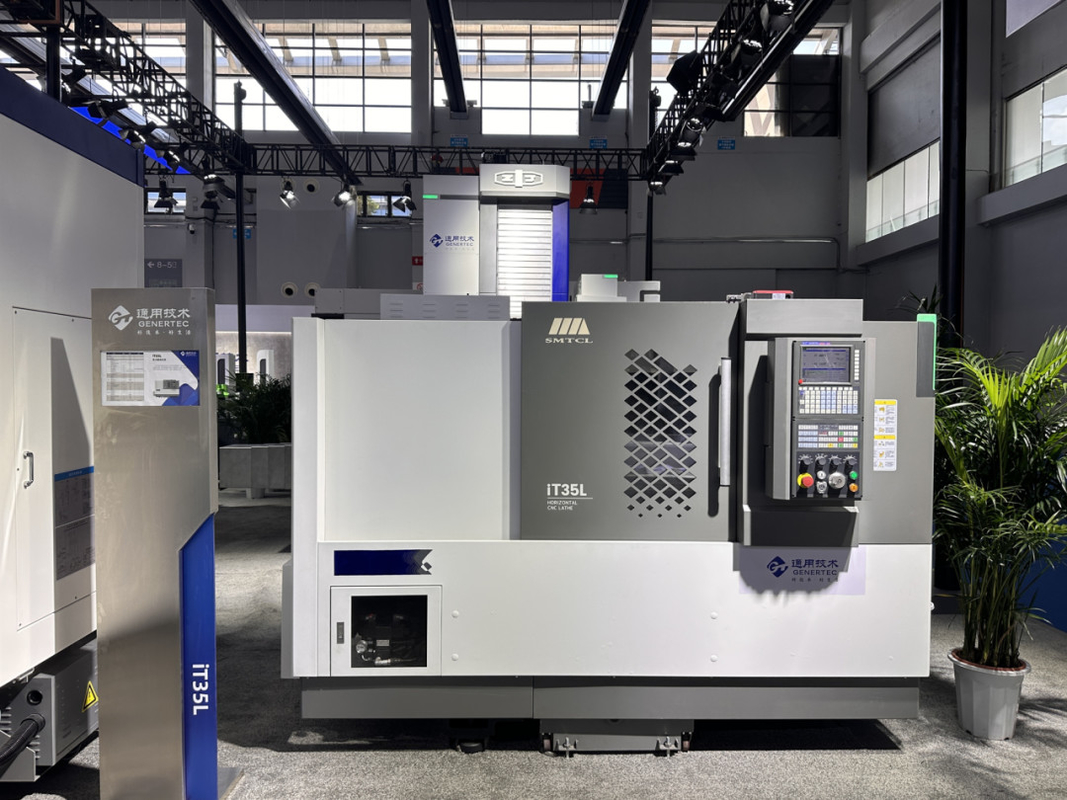

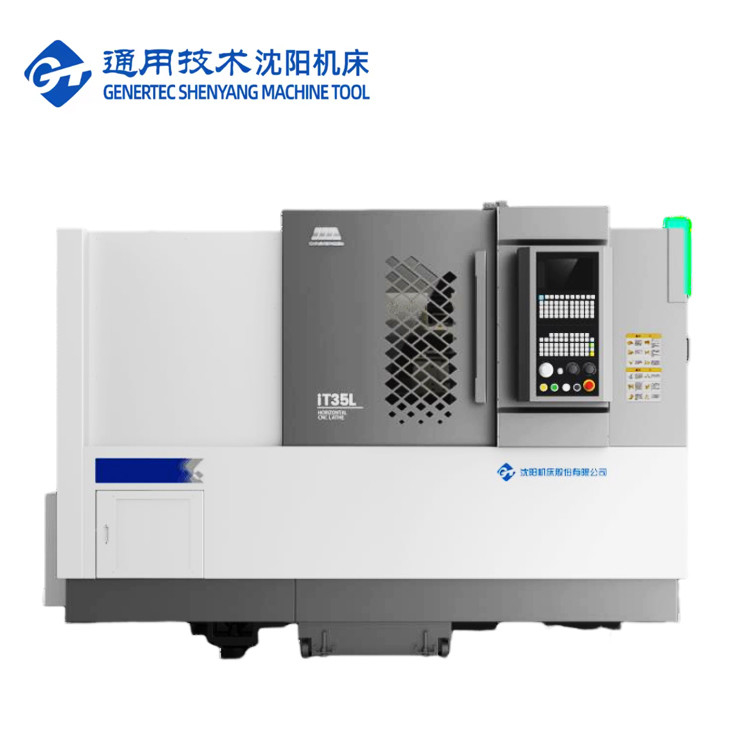

Le tour à commande numérique horizontal de SMTCL tour à commande numérique métallique tour à commande numérique IT35L Machine de fraisage CNC Lit incliné tour à commande numérique
Tour CNC horizontal de la série ITest adapté pour le traitement de toutes sortes de pièces de disque et d'arbre court, peut tourner la face d'extrémité et la rainure d'extrémité, le cercle extérieur et le fil de trou intérieur,la rainure et la surface tournante et autres caractéristiques géométriques. peut répondre aux exigences de traitement de haute précision, de grande quantité et d'efficacité des pièces rotatives des industries automobile, des roulements, des machines d'ingénierie, des métaux non ferreux et autres.
Caractéristiques du produit:
1, Haute rigidité
* Analyse des éléments finis pour optimiser l'ensemble de la machine

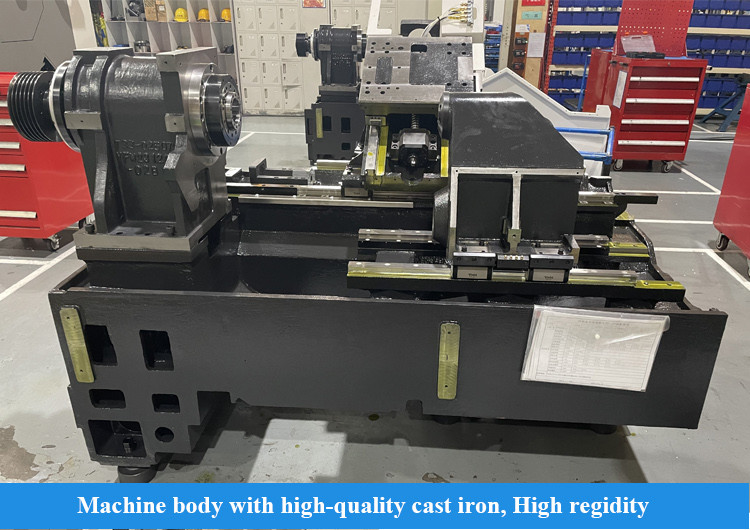

* Le lit est fait de pièces moulées de haute qualité avec une disposition de barre raisonnable

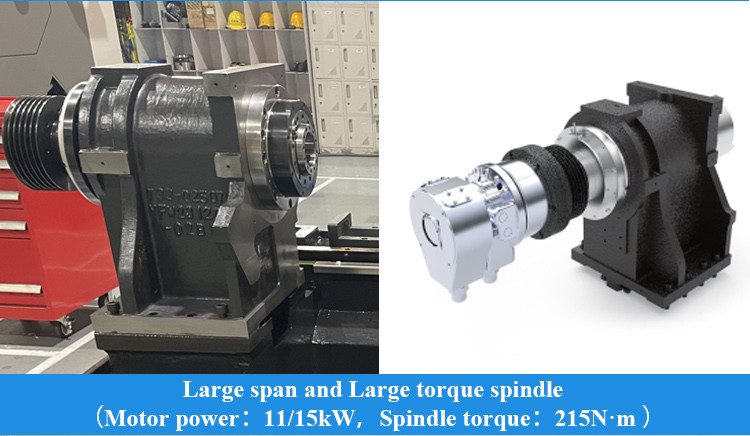

* Configuration d'une large portée, d'un grand fuseau de couple, amélioration de la rigidité de coupe
* Processus de grattage de précision, amélioration de la rigidité de la connexion
|
Nom de l'article
|
unité
|
spécifications (IT 35L)
|
||
|
Diamètre de rotation maximal
|
mm
|
Φ360
|
||
|
Longueur maximale de virage
|
mm
|
500
|
||
|
Balancement maximum sur le lit
|
mm
|
Φ580
|
||
|
Maximum de glissement sur glisser
|
mm
|
Φ330
|
||
|
Le moulin à rouleaux
|
|
|||
|
nez à broche
|
mm
|
A2 à 6
|
||
|
dia de roulement avant
|
mm
|
100
|
||
|
taille de la broche et de l'ouverture
|
mm
|
1:20; Φ70
|
||
|
Dis.de trou de broche
|
mm
|
Φ65
|
||
|
Le maximum de bar.
|
mm
|
Φ50
|
||
|

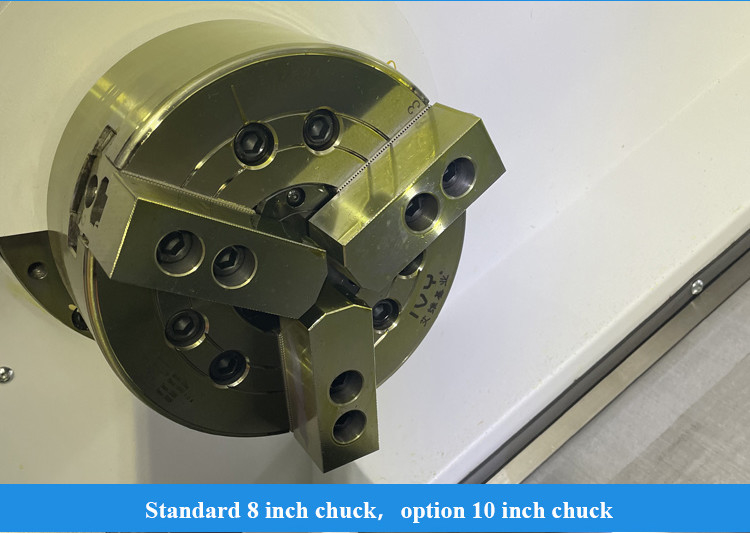

Taille de chuck
|
pouces
|
8
|
||
|
vitesse du fuseau
|
R/min
|
4000
|
||
|
couple nominal de la broche
|
Nm
|
158 ((666 r/min)
|
||
|
le couple maximal de la broche
|
Nm
|
215 ((666 r/min)
|
||
|
puissance de sortie maximale du moteur continue/30 min
|
Le nombre de sièges
|
Jéhovah nous protège, 15/11
|
||
|
Nourrissage
|
|
|||
|
Vitesse maximale X/Z
|
M/min
|
30
|
||
|
Voyage par axe x
|
mm
|
200
|
||
|
Voyage par axe z
|
mm
|
510
|
||
|

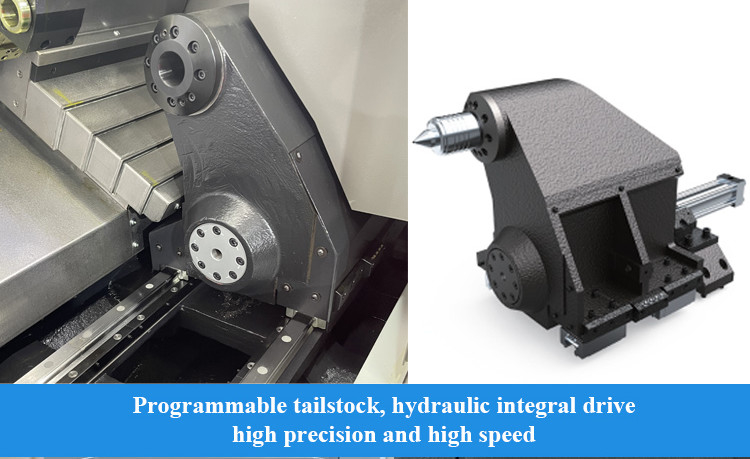

Le stock de queue
|
|
|
||
|
Voyage du stock de queue
|
mm
|
400
|
||
|
épaisseur conique de la queue
|
le morse
|
MT-5
|
||
|
Tourelle
|
|
|||
|
type de tourelle
|
|
Servo tourelle horizontale de 8 stations
|
||
|
hauteur du centre
|
mm
|
80
|
||
|
positionnement rotatif
|
La SEC.
|
± 16
|
||
|
Autres
|
|
|||
|
le poids
|
Poids total de l'eau
|
3600
|
||
|
les dimensions globales
Je ne sais pas. |
mm
|
2550 × 1675 × 1760
|
||
Application dans le secteur industriel:
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
