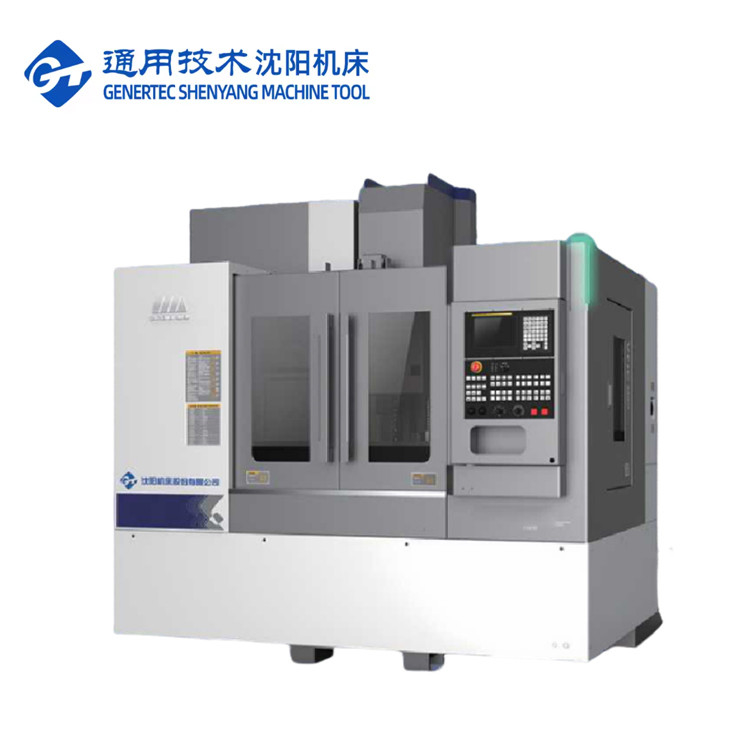

Centre d'usinage vertical CNC SMTCL VMC1000Q 3 axes CNC VMC Machine Centre de fraisage CNC
Détails du produit
| Marque: | Le code de l'entreprise | Taper: | VMC850Q VMC1000Q VMC1100Q Pour le calcul de la valeur de la valeur de la valeur de la valeur de la v |
|---|---|---|---|
| Nom du produit: | Centre d'usinage vertical | Taille de la table (L×W): | 1200 × 500 |
| Charge maximale sur la table: | 600 kg | Voyage de l'axe x: | 1000 mm |
| Voyage de l'axe: | 500 mm | Voyage de l'axe z: | 540 mm |
| A.T.C.: | 24 contrôle aérien avec bras robotisé | ||
| Mettre en évidence |
Centre d'usinage vertical CNC VMC1000,Centres d'usinage verticaux CNC,Centres d'usinage CNC verticaux à 5 axes |
||
Description du produit
Description du produit :
1, Conception de haute rigidité et de haute stabilité
* Lit de coulée intégral à haute résistance

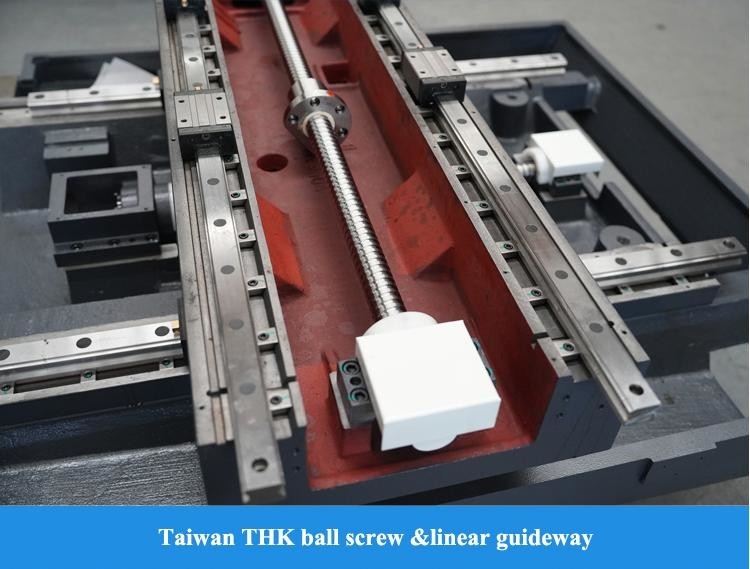

* Guidage à rouleaux de classe P à trois axes
* Colonne en chevrons à longue portée
Paramètres du produit :
|
Article
|
Unité
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacité
|
Course de l'axe X
|
mm
|
850
|
1000
|
1100
|
|
Course de l'axe Y
|
mm
|
500
|
500
|
620
|
|
|
Course de l'axe Z
|
mm
|
540
|
540
|
600
|
|
|
Nez de broche à la surface de la table
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Nez de broche à la surface de la colonne
|
mm
|
640
|
640
|
743
|
|
|
Table de travail
|
Taille de la table (L×l)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Charge maximale sur la table
|
kg
|
600
|
600
|
1000
|
|
|
Taille de la rainure en T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Broche
|
Vitesse de la broche
|
tr/min
|
10000
|
10000
|
10000
|
|
Cône de broche/tige de broche
|
mm
|
Cône 7/24
|
Cône 7/24
|
Cône 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Moteur de broche
|
kW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Couple de sortie maximal
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Type d'entraînement de la broche
|
|
Courroie synchrone
|
|||
|
Outils
|
Modèle de porte-outil
|
|
MAS 403 BT40
|
||
|
Modèle de goujon de traction
|
|
MAS 403 P40T-I
|
|||
|
Vitesse d'avance
|
Avance rapide X,Y,Z
|
m/min
|
48/48/48
|
||
|
Puissance du moteur 3 axes (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Couple du moteur 3 axes (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Vitesse d'avance de coupe maximale
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
Type
|
pc
|
ATC avec bras robotisé
|
||
|
Mode
|
|
Sélection de l'outil le plus proche dans les deux sens
|
|||
|
Capacité
|
Pcs
|
24
|
|||
|
Longueur maximale de l'outil
|
mm
|
300
|
|||
|
Poids maximal de l'outil
|
kg
|
7
|
|||
|
Diamètre maximal du disque d'outil - Complet
|
mm
|
80
|
|||
|
Diamètre maximal du disque d'outil - Adjacent
|
mm
|
150
|
|||
|
Temps de changement d'outil (T-T)
|
sec
|
2.5
|
|||
|
La hauteur entre la table et le sol
|
mm
|
900
|
900
|
950
|
|
|
Autres
|
Dimensions hors tout
(L×l×H)
|
mm
|
2400×2975×2840
(Hors convoyeur à copeaux)
|
2700×2975×2840
(Hors convoyeur à copeaux)
|
2940×3450×3050
(Hors convoyeur à copeaux)
|
|
Poids net de la machine
|
kg
|
5100
|
5400
|
6200
|
|
|
Puissance totale requise
|
KVA
|
18
|
18
|
25
|
|
|
Configuration standard :
1. Système de contrôle FANUC OI-MF TYPE(5)β
2. Broche 10000 tr/min, connectée par courroie 3. Magasin d'outils à manipulateur à 24 disques 4. Réservoir d'eau + copeaux de rinçage du lit 5. Soufflette à air comprimé, lampe de travail, voyant d'avertissement |
Configuration sélective :
1. Système Fanuc Oi-MF TAPE(l)β
2. Système Fanuc Oi-MF TAPE(l)α 3. Système CNC Siemens 828D 4. Broche mécanique à connexion directe 12000 tr/min 5. Broche motorisée 16000 tr/min, 24000 6. Plateau tournant à 4 axes 7. Refroidissement à l'intérieur 2MPa, 3MPa, 5MPa, 7MPa 8. Séparateur huile-eau 9. Extracteur de copeaux à chaîne 10. Pistolet à eau propre 11. Inspection des outils et des pièces 12. Porte automatique 13. Verrou de porte de sécurité 14. Armoire électrique et climatisation |
||||
NOTRE service :
Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
FAQ :
Q1. Êtes-vous une société commerciale ou une société de fabrication ?
à compter de la date du connaissement de la machine.
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 7 et 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
