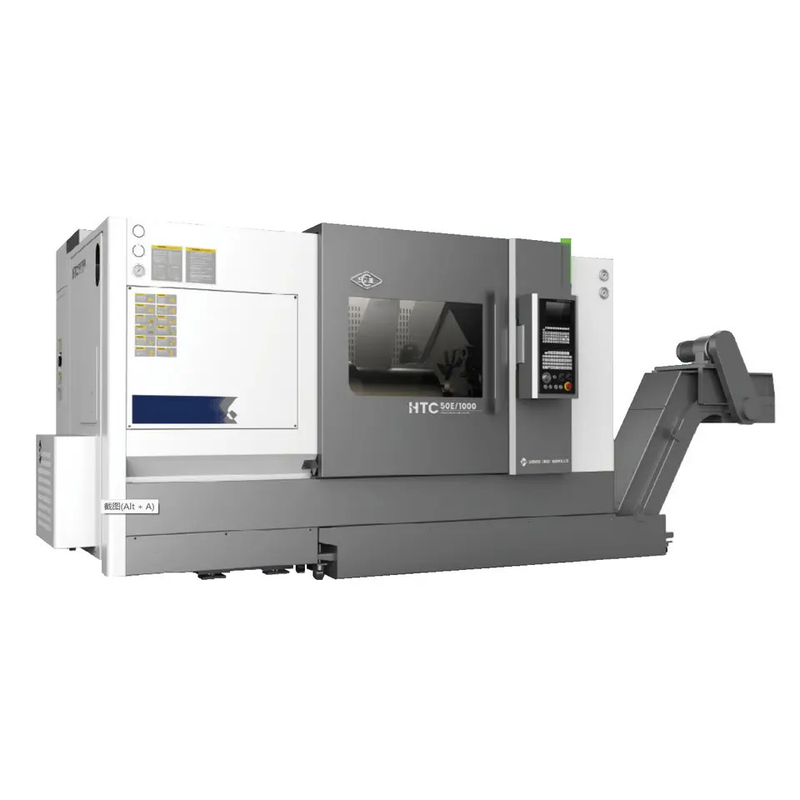

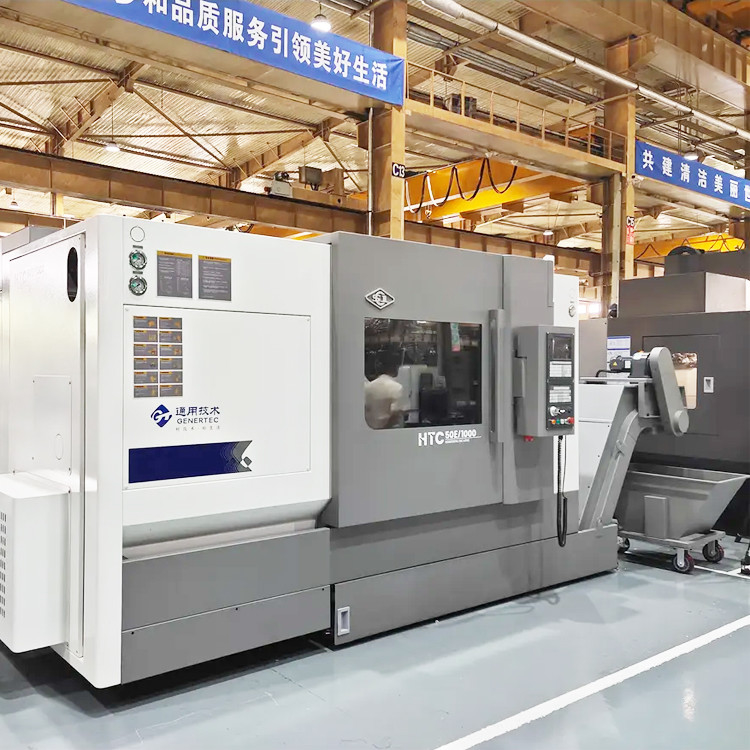

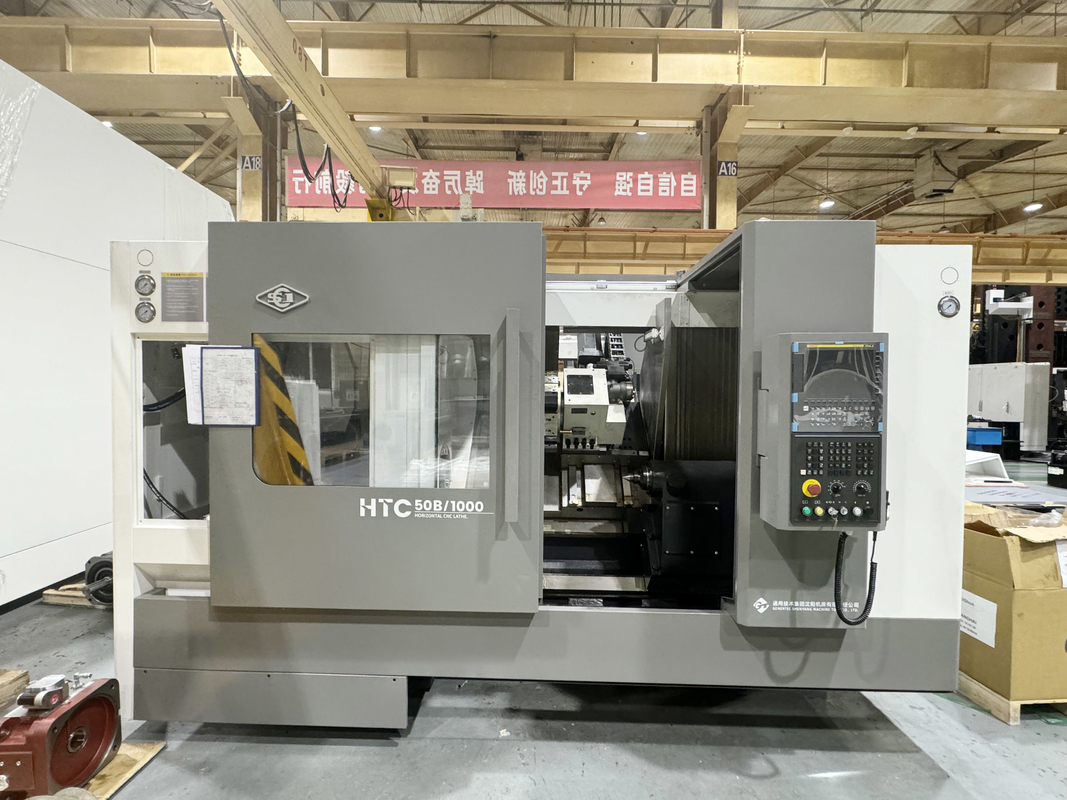

Le tour CNC HTC50B hydraulique à queue horizontale 12 stations Servo tourelle SMTCL lit incliné tour CNC
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | HTC50B |
|---|---|---|---|
| Système de contrôle CNC: | GSK/FANUC/SIEMENS | CNC ou pas: | CNC |
| Mot clé: | Machine CNC à tour de lit incliné | Max. balancer sur le lit: | Φ700,670、670 |
| Max. Faites glisser le plancher.: | Φ500 | Max. longueur tournée: | 1000、1500、 2000 mm |
| Voyage (axe X): | 320 mm | Voyage (axe Z): | 1050、1550、2050 mm |
| Traversée rapide X/Z: | 30 m/min | Max. Vitesse de broche: | 35 à 3000 tr/h |
| Les postes d'outillage: | Tourelle de servo à 12 stations horizontale | ||
| Mettre en évidence |
Le tour CNC à 3 axes,Tour de commande numérique par ordinateur en métal,Le tour CNC à lit incliné |
||
Description du produit
Description du produit:
Caractéristiques du produit:
1Le lit intégral à haute rigidité
|
Nom de l'article
|
Unité
|
Série HTC50B
|
|
Diamètre maximal de balancement au-dessus du lit
|
mm
|
Le nombre de personnes concernées
|
|
Longueur maximale de coupe
|
mm
|
1000/1500/2000
|
|
Diamètre de coupe maximal
|
mm
|
L'axe 500/disque 550
|
|
Diamètre maximal de balancement au-dessus du chariot
|
mm
|
500
|
|

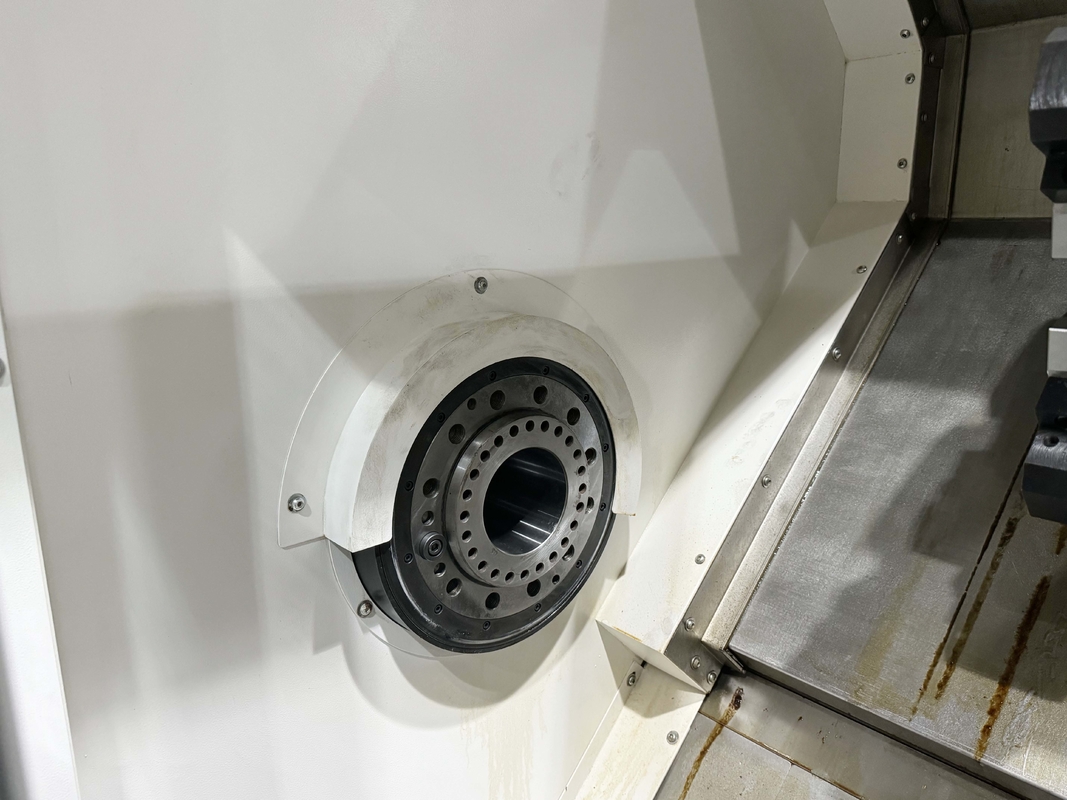

Nose à broche
|
|
A2 à 11
|
|
Diamètre du trou du fuseau
|
mm
|
104 |
|
Plage de vitesse de la broche
|
R/min/Nm
|
Système FAUNC 35 à 3000/890
|
|
Le couple de sortie maximal de la broche30 minutes / en continu
|
Le nombre de sièges
|
Je vous en prie.
|
|
Diamètre du tuyau
|
pouces
|
12 pouces
|
|
Vitesse de déplacement rapide sur l'axe X
|
M/min
|
30 |
|
Vitesse de déplacement rapide sur l'axe Z
|
M/min
|
30 |
|
Voyage par axe X
|
mm
|
320
|
|
Voyage par axe Z
|
mm
|
Le montant de l'aide est calculé à partir du montant de l'aide.
|
|

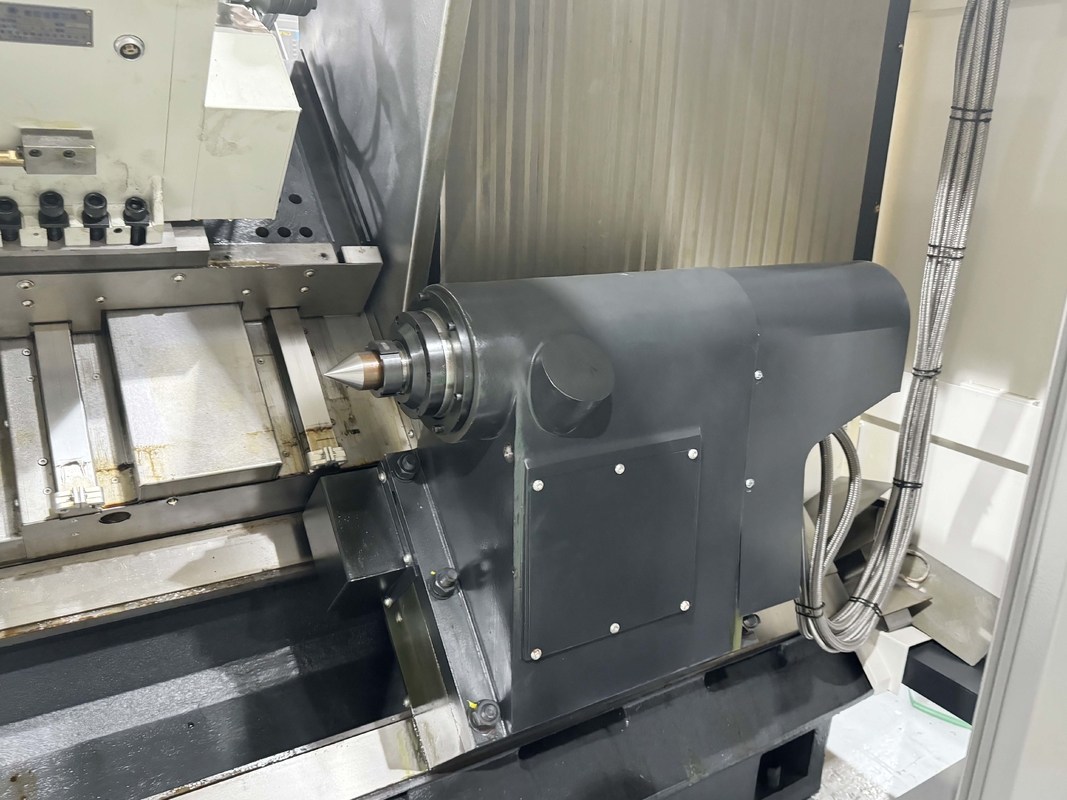

Diamètre de la pochette de la queue
|
mm
|
120
|
|
Voyage en manche de la queue
|
mm
|
150
|
|
Voyage du stock de queue
|
mm
|
Pour les produits de l'industrie de la construction
|
|
Résistance à l'usure
|
Le morse
|
5#
|
|

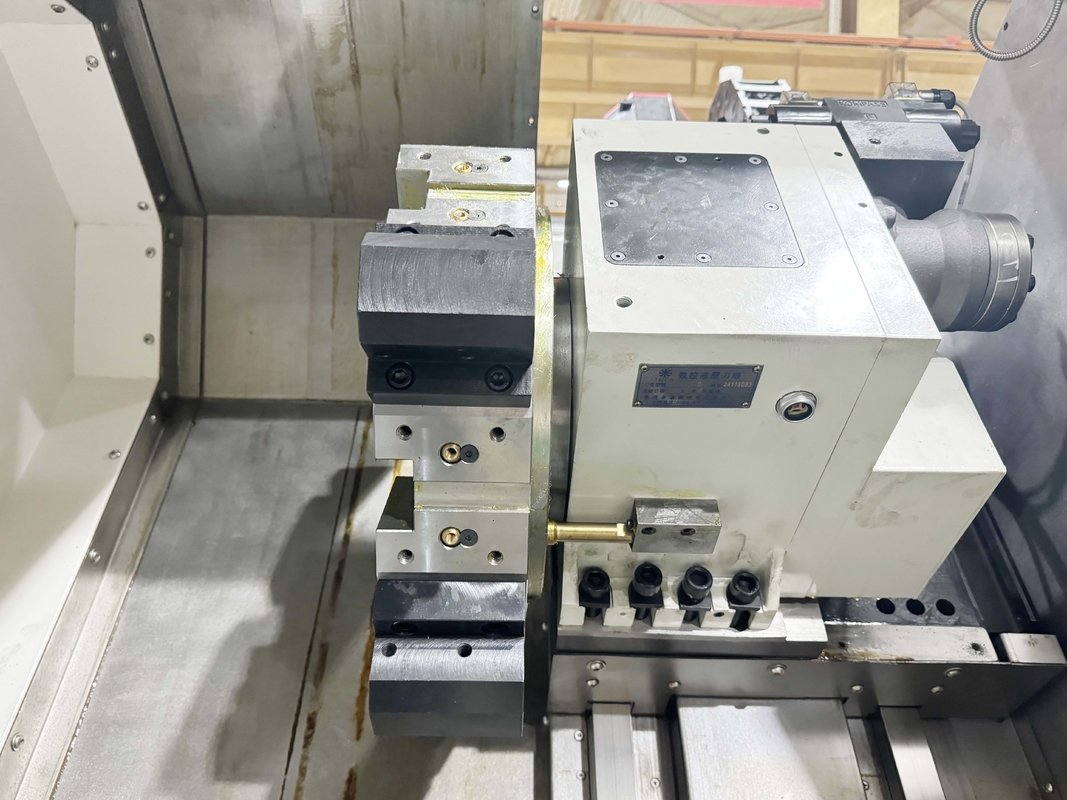

Forme standard de tourelle
|
|
Tourelle de servo à 12 stations horizontale
|
|
Outil externe
|
mm
|
25 × 25
|
|
Diamètre de la barre de perçage
|
mm
|
Le numéro de série est le numéro de série.
|
|
Type de disque
|
en kg
|
200
|
|
Type d'arbre
|
en kg
|
800
|
|
Poids de la machine
|
|
Le montant de l'aide est fixé à:
|
|
Longueur × largeur × hauteur
|
mm
|
3700 × 2210 × 2200
Le montant de la taxe est fixé à la valeur de la taxe. Pour le calcul de la valeur de l'émission de CO2Précision principale |
|
Objets d'inspection
|
Norme d'usine
|
|
|
Précision d'usinage
|
IT6
|
|
|
Rondeur de la pièce usinée (mm)
|
0.0025
|
|
|
Cylindricité de la pièce usinée (mm)
|
0.016/300
|
|
|
Plaineté de la pièce usinée (mm)
|
0.020/Ф300
|
|
|
Rugosité de surface de la pièce à usiner
|
Ra1,25 μm
|
|
|
Précision de positionnement
|
Axe X (mm)
|
0.010
|
|
Axe Z (mm)
|
0.015
|
|
|
Précision de positionnement répétée
|
Axe X (mm)
|
0.005
|
|
Axe Z (mm) Z
|
0.007
|
|
Configuration principale
|
Je ne veux pas.
|
Nom
|
Produit de fabrication
|
Les commentaires
|
|
1
|
Système CNC
|
GSK
|
Facultatif FANUC
|
|
2
|
Moteur principal
|
GSK
|
Facultatif FANUC
|
|
3
|
Servo moteur
|
GSK
|
Facultatif FANUC
|
|
4
|
vis à deux axes
|
Le secteur privé
|
|
|
5
|
Guide à billes à deux axes
|
Le secteur privé
|
|
|
6
|
roulement de fuseau
|
Importés
|
|
|
7
|
roulement à vis
|
Importés
|
|
|
8
|
Tourelle de servo de 12 stations
|
Résultats de la recherche
|
100 hauteur du centre
|
|
9
|
Je suis Chuck.
|
Province de Taïwan/Corée
|
102Solide moyen
|
|
10
|
Le stock de queue
|
Notre usine
|
Résistance manuelle sans verrouillage de manche
|
|
11
|
Boîte de refroidissement à puces
|
Le secteur privé
|
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
