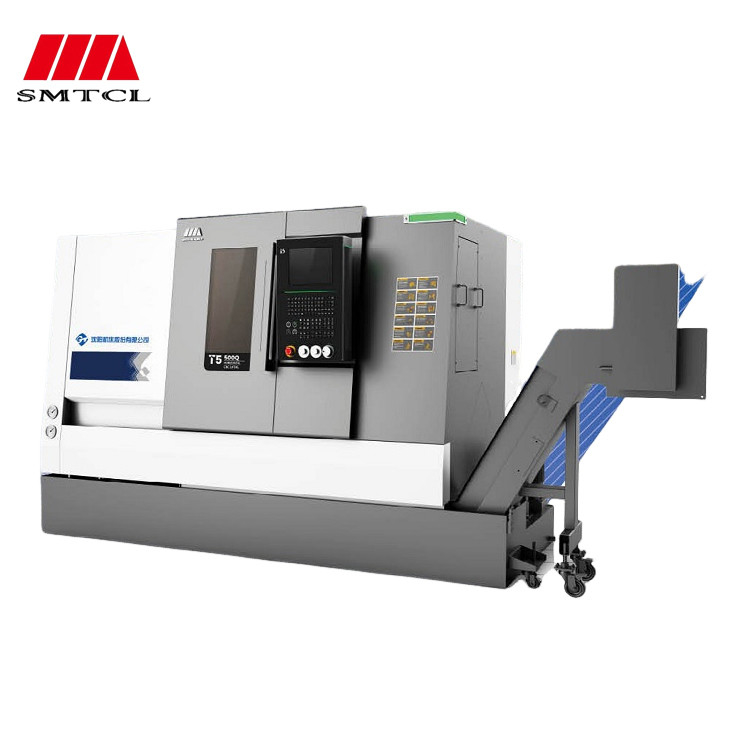

Le tour CNC de haute précision pour le traitement de petites pièces T5.1-100Q SMTCL
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | T5.1-100Q |
|---|---|---|---|

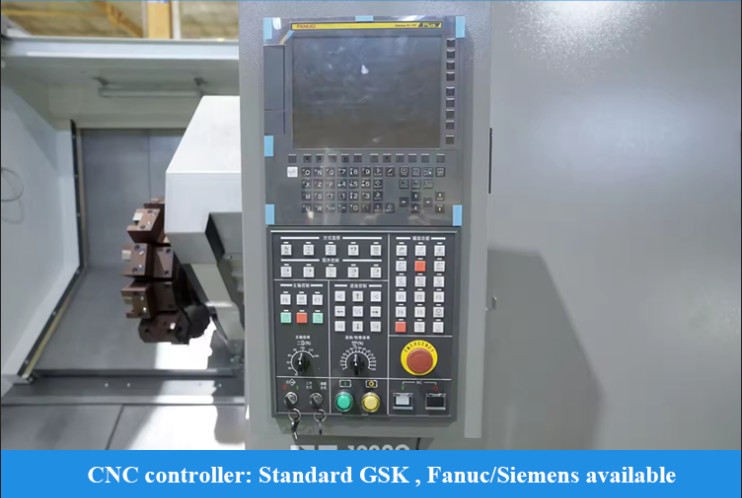

| Système de contrôle CNC: | GSK/FANUC/SIEMENS | CNC ou pas: | CNC |
| Mot clé: | Machine CNC à tour de lit incliné | Max. balancer sur le lit: | Φ420 |
| Max. Faites glisser le plancher.: | Φ160 | Max. longueur tournée: | 160 mm |
| Voyage (axe X): | 145 mm | Voyage (axe Z): | 205 millimètres |
| Traversée rapide X/Z: | 30 m/min | Max. Vitesse de broche: | 5000 r.p.m |
| Les postes d'outillage: | Servo tourelle horizontale de 8 stations | ||
| Mettre en évidence |
Le tour CNC de haute précision,Traitement de pièces détachées par tour CNC,Le tour CNC à lit incliné en métal |
||
Description du produit
Description du produit:
Le tour CNC SMTCL de haute précision pour le traitement de petites pièces T5.1-100Q
Caractéristiques du produit:
1"Haute précision"
|
Nom de l'article
|
Unité
|
T5.1-100Q
|
Les commentaires
|
|
|
Max. diamètre de rotation
|
mm
|
160
|
|
|
|
Max. longueur de virage
|
mm
|
160
|
Modification des différents paramètres des luminaires
|
|
|
Diamètre maximal de l'oscillateur au-dessus du lit
|
mm
|
Φ420
|
|
|
|
Diamètre maximal de l'oscillateur sur glissement transversal
|
mm
|
Φ160
|
|
|
|
Le moulin à rouleaux
|

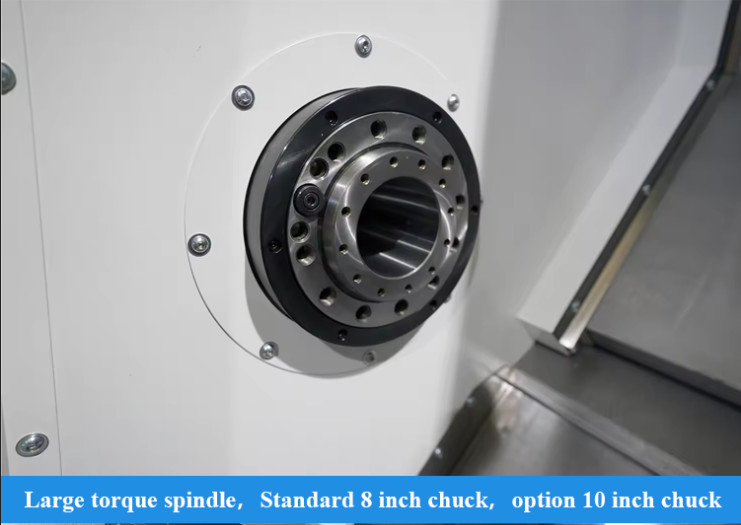

Type de nez de broche
|
|
A2 à 5
|
|
|
Diamètre intérieur du roulement avant
|
mm
|
Φ90
|
|
|
|
Taper de l'ouverture du fuseau
|
|
1:20; Φ62
|
|
|
|
Parcours de fente
|
mm
|
Φ65
|
|
|
|
Max. à travers le diamètre de la barre
|
mm
|
Φ44
|
|
|
|
Diamètre standard du rouleau
|
pouces
|
6
|
|
|
|
Max. vitesse de la broche
|
R/min
|
5000
|
Sous réserve des restrictions relatives aux rouleaux et aux fixations
|
|
|
Le couple nominal de la broche
|
Nm
|
35 ((2000 r/min)
|
|
|
|
Max. couple de la broche
|
Nm
|
70 ((1500 r/min)
|
|
|
|
Puissance de sortie du moteur principal continue /30 minutes
|
Le nombre de sièges
|
7.5/11
|
Parties à moteur électrique
|
|
|
Deux axes
|
Traversement rapide de l'axe X/Z
|
M/min
|
30
|
|
|
Voyage par axe X
|
mm
|
145 |
|
|
|
Voyage par axe Z
|
mm
|
205 |
|
|
|
Tourelle
|
Forme de tourelle
|
|
Servo tourelle à 8 positions horizontales
|
|
|
Hauteur centrale de la tourelle
|
mm
|
80 |
|
|
|
Retour de la tourelle, précision de positionnement répétée
|
Je vous en prie.
|
± 16
|
|
|
|
Si le coupeur peut être sélectionné à proximité
|
|
- Oui, oui.
|
|
|
|
Autres
|
Distance entre le centre de la broche et le fond du lit
|
mm
|
926 |
|
|
Poids net de la machine
|
en kg
|
2600
|
|
|
|
Capacité totale d'alimentation électrique
|
KVA
|
23
|
|
|
|
Dimensions globales (longueur X largeur X hauteur)
|
mm
|
1750 × 1650 × 1650
|
Dimension globale
|
|
Application dans le secteur industriel:
Notre service:
1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
