Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles

Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles

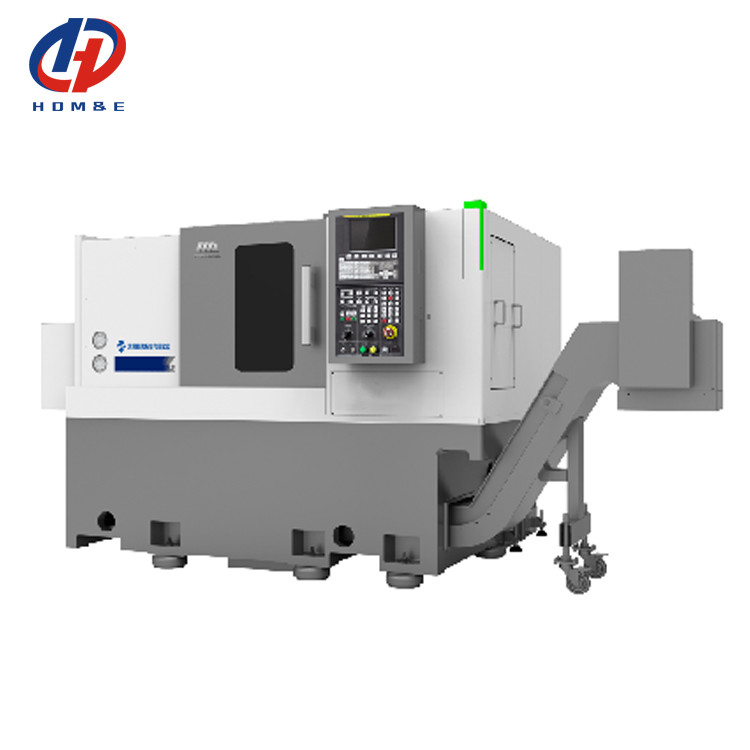

La machine à tour CNC HTC 30H

Machine à tourner des métaux de précision

Machine à tourner à commande numérique pour le traitement de roulements automobiles

Lieu d'origine:

La Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

HTC 30H

Nous contacter
Demandez un devis
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles
Détails du produit
Nom de marque:
SMTCL
Model Number:
HTC 30H
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Max.cutting length:
500mm
Max. cutting dia.:
300mm
Max. swiming dia.over bed:
420mm
X axis travel:
160mm
Z axis travel:
560mm
Spindle speed:
4500 r/min
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T, L/C, Western Union
Capacité d'approvisionnement
50 ensembles par mois
PRODUITS CONNEXES
Un bon prix. Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné en ligne Vidéo

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné

Obtenez le meilleur prix
Un bon prix. La machine de fraisage de tour CNC SMTCL T5.2-500Q a un diamètre d'oscillation de 560 mm en ligne Vidéo

La machine de fraisage de tour CNC SMTCL T5.2-500Q a un diamètre d'oscillation de 560 mm

Obtenez le meilleur prix
Un bon prix. Le tour CNC SMTCL pour le traitement de pièces de petite taille T5.1-500Q en ligne Vidéo

Le tour CNC SMTCL pour le traitement de pièces de petite taille T5.1-500Q

Obtenez le meilleur prix
Un bon prix. SMTCL tour CNC T5.2-1000Q Tour et fraisage Combo Y Axe Type Centre de tour Metal Slant Lit Tour CNC en ligne Vidéo

SMTCL tour CNC T5.2-1000Q Tour et fraisage Combo Y Axe Type Centre de tour Metal Slant Lit Tour CNC

Obtenez le meilleur prix
Nous contacter
+8613916455787
sales@huidijd.com
86-021-61195255
Contactez-nous maintenant
Description du produit

Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 0

Description du produit:

Machine de tour de métal de précision SMTCL HTC 30H Machine de tour CNC de traitement de roulements automobiles
Les tours CNC HTC-H/S de nouvelle génération sont optimisés grâce à un logiciel de conception et d'analyse professionnel, assemblés, vérifiés et améliorés avec une technologie de fabrication et d'essai avancée.Ils ont de bonnes performances de coupe et peuvent répondre au traitement de diverses pièces rotatives.
Tours à commande numérique HTC 30Hoccupent une petite surface et conviennent au traitement de haute précision de diverses pièces de petite taille, répondant efficacement au traitement des automobiles, des roulements, du matériel, des industries médicales et autres.

Caractéristiques du produit:

1"Haute efficacité"
◆ Vitesse de traverse rapide à deux axes
◆ Servo à queue partagée
◆ Porteur d'outil à servo à haut rendement
◆ Processus intégré en plusieurs séquences sous-fuseau en option
2"Haute précision"
◆ vis pré-étirée de haute précision
◆ Technologie de compensation des erreurs
◆ Quantification des normes de procédé
◆ Des normes d'inspection strictes
3, Haute rigidité
◆ Un lit en fonte de haute qualité et d'autres pièces de rechange

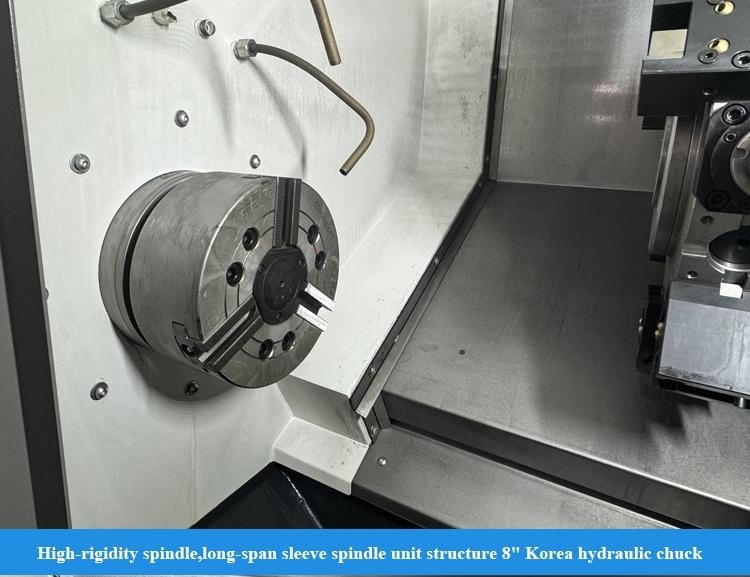

◆ Unité de fuseau à grande portée
◆ L'écart de lit en forme d'arc qui empêche la flexion
◆ Une petite structure à broche

Détails du produit:

Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 1
Vitesse de déplacement rapide: 30 m/min.
Le servo-moteur est directement relié à la vis à bille par un accouplement, réduisant les liaisons intermédiaires et obtenant une transmission sans écarts.Les rails de guidage des axes X et Z adoptent des rails de guidage de roulement linéaires importés pour assurer une rigidité élevée, une bonne performance dynamique et une bonne précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.


Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 2

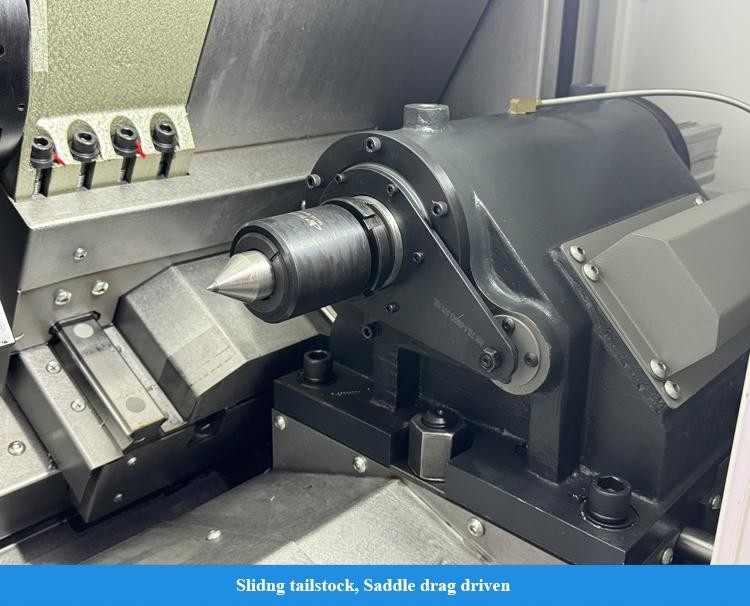

Servo à queue partagée
Le coussin peut être déplacé de manière optionnelle,qui peut contrôler avec précision et régler de manière flexible la vitesse de déplacement du tailstock et la force de serrage de travail en fonction des exigences de traitement, permettant à la queue de s'approcher rapidement de la pièce et de se resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.
Il adopte une coque divisée supérieure et inférieure, facile à régler la précision et améliore l'efficacité de la maintenance.
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 3
Structure prétensionnée double fixe
L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue et l'élévation de température.Il coopère avec une structure d'étanchéité spéciale pour réduire la hausse de température de la vis, ce qui permet d'obtenir une grande précision et une grande précision de la stabilité d'alimentation des machines-outils
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 4
Configuration de l'axe Y
La configuration optionnelle de l'axe Y, combinée à une tourelle alimentée par BMT, à une structure à axe C de haute précision et à une variété de porte-outils motorisés, permet de réaliser un traitement de surface complexe une fois installé.
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 5

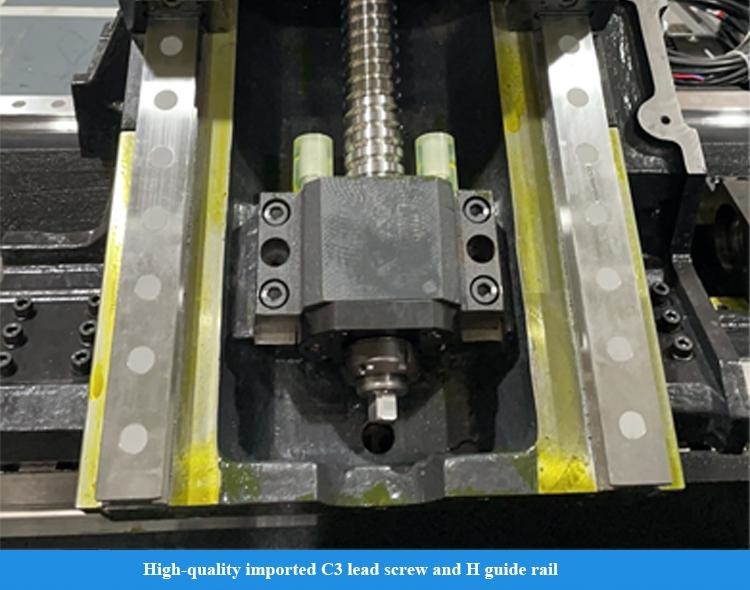

vis à bille de haute précision
Il utilise une vis de qualité C3 importée et un rail de guidage de qualité H, et est directement entraîné par un servomoteur pour obtenir une excellente précision de fonctionnement.
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 6
Sillons anti-flexion
La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée,Le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants..
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 7

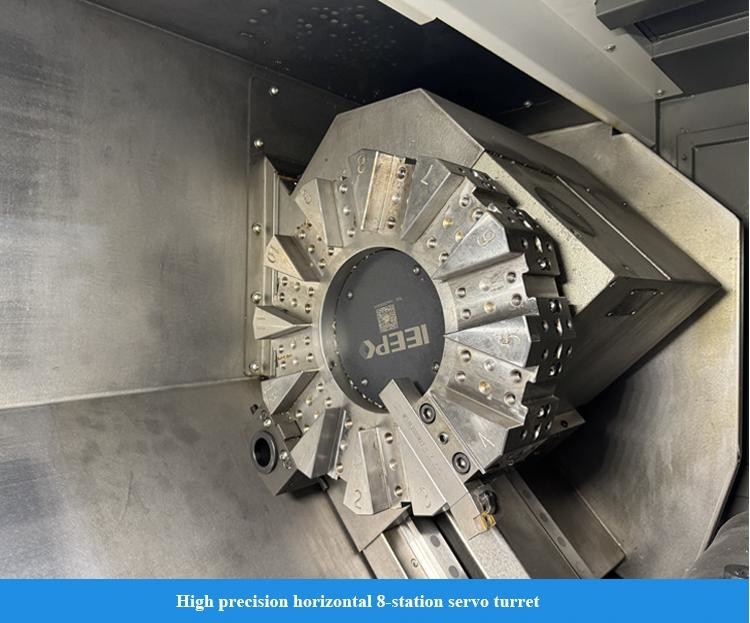

Tourelle servo-alimentée efficace
Interface BMT standard, connexion à haute rigidité; l'outil est entraîné par l'interface DIN1809, qui a une transmission fiable et un faible taux de défaillance;le moteur d'entraînement est monté sur le côté et compact dans la structure;Il est équipé d'un axe C et d'un dispositif de freinage de haute précision pour réaliser un traitement intégré de tournage, de fraisage et de forage à haut rendement.
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 8
Porteur d'outil de refroidissement interne
Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace des copeaux lors de l'usinage du trou intérieur et assurer la qualité de traitement
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 9
Capacité de fraisage d'outils entraînés
Matériau de la pièce: HT200
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Capacité de forage à l'outil entraîné
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau

Paramètres du produit:
Projet
Unité
HTC 30H
Max. Je coupe le dia.
mm
Φ300
Max. longueur de coupe
mm
500
Max. nager le jour. au-dessus du lit
mm
Φ420
Max. nageur dia. sur glissement
mm
Φ280
Le moulin à rouleaux


Modèle de nez à broche

A2 à 6
Disque intérieur du roulement avant.
mm
100
Conicité de la broche et taille du trou

1:20;Φ70
Dia. du trou du fuseau

Φ65
Max. Je vous laisse.
mm
Φ50
Le dia de chuck standard.
pouces
8
Plage de vitesse de la broche
R/min
4500
couple nominal de la broche
Nom
100 ((769 r/min)
Max. couple de la broche
Nom
180 ((576 r/min)
Puissance de sortie du moteur principal continue/15 min.
Le nombre de sièges
Le 11 septembre
Axe X/Z


Mouvement rapide de l'axe X/Z
M/min
30
Voyage par axe X
mm
160
Voyage par axe Z
mm
560
Le stock de queue


Voyage du stock de queue
mm
300
Méthode de conduite à la queue

Traînée de selle
Voyage en manche de la queue
mm
100
Le couvercle à manches.
mm
Φ100
Résistance à l'usure
Le morse
MT-5
Tourelle


Type de tourelle

Tourelle de servo à 8 stations horizontale
Hauteur du centre
mm
80
Indice de la tourelle, précision de positionnement répétée
Je vous en prie.
± 16
Si vous pouviez choisir un outil à proximité

- Oui, oui.
Autres


Distance entre le centre de la broche et le sol
mm
936
Poids net de la machine-outil
en kg
3500
Capacité électrique totale
KVA
23
Dimensions globales ((LxWxH)
mm
2295 × 1680 × 1650
Remarque: les paramètres indiqués dans le tableau sont uniquement à titre de référence.

Notre service:

1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie

Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 10
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine à forer et la première machine à forer sont toutes nées ici.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 11
Exposition:

Machine à tourner le métal de précision SMTCL HTC30H Machine à tourner le CNC pour le traitement des roulements automobiles 12

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
