SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux

SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux

Machinerie de tour CNC à petites pièces

Machines à tourner à commande numérique horizontale

Le tour CNC à lit incliné en métal

Lieu d'origine:

La Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

HTC 16H

Nous contacter
Demandez un devis
SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux
SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux
Détails du produit
Nom de marque:
SMTCL
Model Number:
HTC 16H
CNC or Not:
CNC
Le mot clé:
Le tour à tour CNC horizontal
Max.cutting length:
160 mm
Max. cutting dia.:
160 mm
Max. nager le jour. au-dessus du lit:
420 millimètres
X axis travel:
145 mm
Z axis travel:
205 mm
Spindle speed:
6000 r/min
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
PRODUITS CONNEXES
Un bon prix. Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné en ligne Vidéo

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné

Obtenez le meilleur prix
Un bon prix. La machine de fraisage de tour CNC SMTCL T5.2-500Q a un diamètre d'oscillation de 560 mm en ligne Vidéo

La machine de fraisage de tour CNC SMTCL T5.2-500Q a un diamètre d'oscillation de 560 mm

Obtenez le meilleur prix
Un bon prix. Le tour CNC SMTCL pour le traitement de pièces de petite taille T5.1-500Q en ligne Vidéo

Le tour CNC SMTCL pour le traitement de pièces de petite taille T5.1-500Q

Obtenez le meilleur prix
Un bon prix. SMTCL tour CNC T5.2-1000Q Tour et fraisage Combo Y Axe Type Centre de tour Metal Slant Lit Tour CNC en ligne Vidéo

SMTCL tour CNC T5.2-1000Q Tour et fraisage Combo Y Axe Type Centre de tour Metal Slant Lit Tour CNC

Obtenez le meilleur prix
Nous contacter
+8613916455787
sales@huidijd.com
86-021-61195255
Contactez-nous maintenant
Description du produit

SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux 0

Description du produit:

SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux
Le tour à haute performance doté d'une structure compacte satisfait à vos exigences en matière d'efficacité élevée et de faible dysfonctionnement.L'organisation raisonnable des pièces fonctionnellesLa structure de broche de plume est plus pratique à utiliser et à réparer, et elle garantit une plus grande stabilité et fiabilité.Le lit de la machine-outil est incliné à 45° et présente les avantages d'un retrait en douceur des copeaux du lit incliné.- Protection complète intégrée, meilleure résistance à l'eau et aux copeaux, excellente ergonomie et commodité d'utilisation.

Caractéristiques du produit:

1. Haute précision

* Structure de prétension de l'arbre d'alimentation

* vis à bille C3 de haute précision

* Structure de stabilité thermique de l'ensemble de la machine

2Efficace.

* Vitesse de la broche 5000 tours par minute

* Deux axes de changement rapide 30 m/min

* Tour de servo-coupeuse à haut rendement

3. Des performances élevées

* Petite empreinte

* Norme de procédé chimique

* Norme d'inspection stricte


Avantages du produit:
* Unité de fuseau à manche de haute qualité
Adopter des roulements importés, une large portée de roulement, répondre aux exigences de rigidité élevée, couple élevé, haute précision, installation et maintenance faciles.La surface importante de l'articulation est facile à réaliser le processus de grattage et d'assurer la rigidité de contactLa structure symétrique de la tête améliore le contrôle de la déformation thermique.

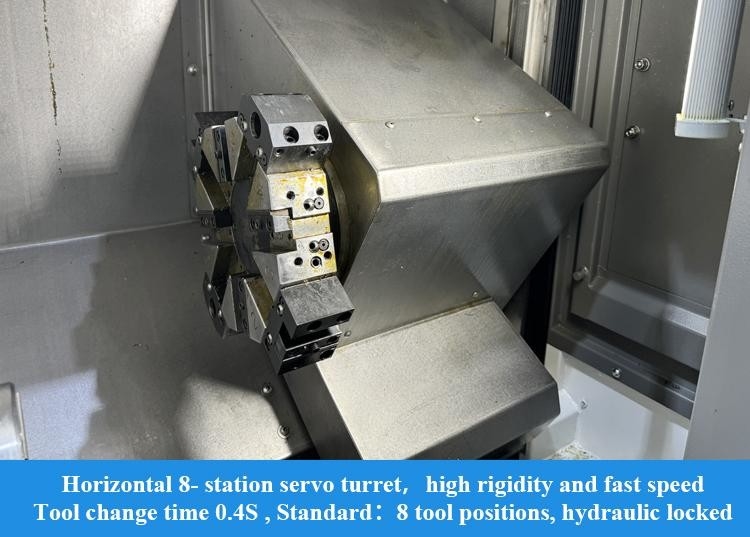

* Servo tourelle
Le servo-moteur est utilisé pour contrôler la rotation précise de la tête de coupe, et le changement d'outil de la station adjacente n'a besoin que de 0,4s, ce qui est rapide et l'efficacité de traitement est élevée.Structure à disque triple, verrouillage hydraulique, rigidité totale.

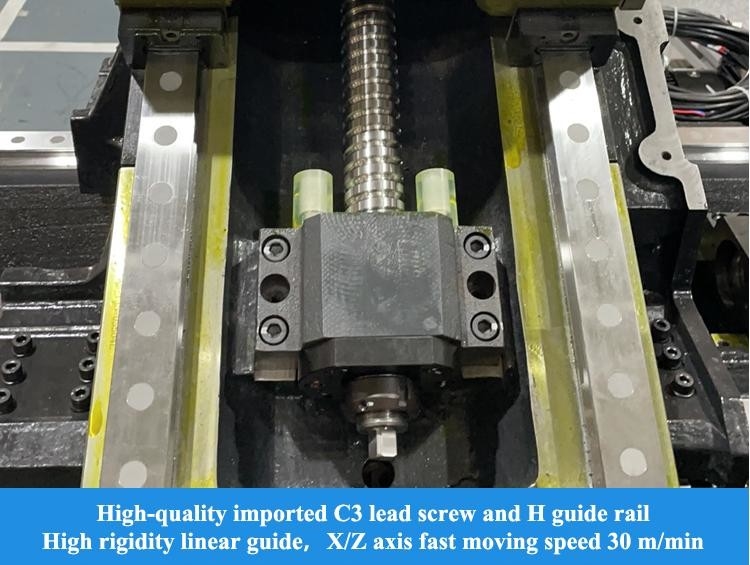

* Structure des aliments pour animaux
Le rail de guidage linéaire est utilisé pour optimiser la rigidité, la stabilité et la durée de vie du rail de guidage, tandis que les deux axes sont rapides 30 m/min,et l'efficacité de traitement est plus élevée L'axe X adopte la structure prétractionnelle pour réduire l'influence de la température sur la précision et améliorer la stabilité de la précision d'usinage;

SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux 1

Application dans le secteur industriel:

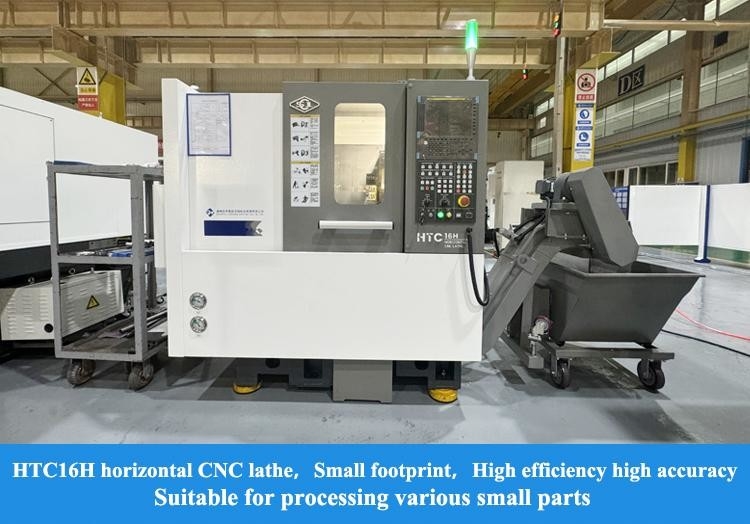

HTC16H series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC latheLa machine-outil présente des caractéristiques telles que son économie, son efficacité, son économie d'énergie, sa haute précision de positionnement et sa facilité d'entretien.et est le produit de premier choix pour le tournage des composants de petite taille des industries telles que les véhicules automobiles, matériel et électronique, etc.

SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux 2

Paramètres du produit:
Les postes
Unité
Le numéro de téléphone est le suivant:
Diamètre de rotation maximal
mm
Φ 160
Longueur maximale de virage
mm
160
Diamètre maximal de balancement au-dessus du lit
mm
Φ 420
Diamètre maximal de balancement sur la glissière
mm
Φ 160










Le moulin à rouleaux
Type de nez à broche

A2 à 5.
Diamètre intérieur du roulement avant
mm
Φ 90
Conicité de la broche et taille du trou

1:20 ; Φ 62
Diamètre du trou du fuseau
mm
Φ 56
Diamètre maximal de la barre
mm
Φ44
Taille standard du rouleau
pouces
6
Vitesse maximale de la broche
R / min
5000
Le couple nominal de la broche
Nm
35 (environ 2000 r / min)
Le couple maximal de la broche
Nm
70 (1500 r / min)
Puissance de sortie du moteur principal continue/ 15 minutes
Le nombre de sièges
7.5 / 1 1


Deux axes
Vitesse de traversée rapide de l'axe X/Z
M/min
30
Voyage par axe X
mm
145
Voyage par axe Z
mm
205





Tourelle d'outil
Type de tourelle à outils

Porteur d'outil servo à 8 stations horizontal
Hauteur centrale de la tourelle d'outil
mm
63
Indice de la tourelle d'outil, précision de positionnement répété
Je vous en prie.
± 16
Si vous pouviez choisir l'outil sur le disque d'outils à proximité

- Oui, oui.

Refroidissement et élimination des copeaux
Pression de la pompe de refroidissement
une barre
1.5
Débit de la pompe de refroidissement
L/min
30
Capacité du réservoir d'eau
L
70
Formulaire de convoyeur à copeaux

Type de plaque de chaîne




Autres
Distance entre le centre de la broche et le fond du lit
mm
926
Poids net de la machine-outil
en kg
2600
Capacité de puissance totale
KVA
23
Dimensions de la machine-outil (longueur x largeur x hauteur)
mm
1750 × 1580 × 1650
Configuration standard:
1Système FANUC-0i-TF Plus (5) (série H/S)
2Système GSK988TA (série Q)
3"Fuseau à manches"
4"Cylindre d'huile à chuck creux"
5Servo-outil de 8 stations

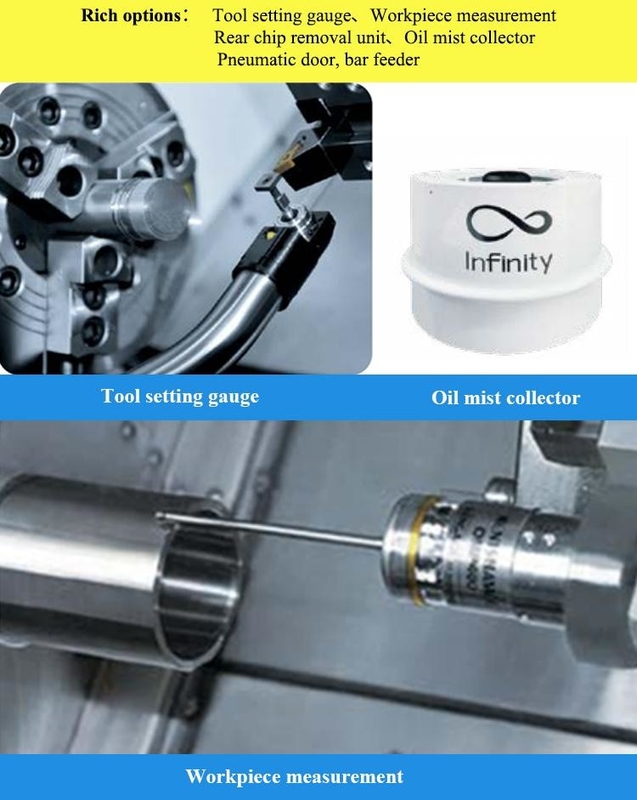

Configuration facultative:
1Système Siemens
2"Période de réglage de l'outil"
3Servo-outil à 12 stations
4, Mesure de la pièce
5Une voiture à outils électriques
6Collecteur de brouillard
7"Unité de décapage arrière"
8Détection des dommages des outils
9Une porte pneumatique.

Objets d'essai
Norme nationale
norme d'usine
Précision de la pièce usinée
IT6
IT6
Rondeur de la pièce usinée
00,005 mm / F3 2 mm
0.00 2 mm / Ф40 mm
Consistance de la pièce usinée
0.015 mm / 1 05 mm
0.008 mm / 1 2 0 mm
Plateur de la pièce usinée
0,015 mm / Ф 12 0 mm
0.0 06 mm / Ф 1 00 mm
Rougure de surface de la pièce usinée
Ra 1,6 μm
Ra 1,25 μm
Précision de positionnement
Axe X
0.022 mm
00,008 mm
Axe Z
0.022 mm
00,008 mm
Précision de positionnement répétée
Axe X
00,006 mm
00,004 mm
Axe Z
00,006 mm
00,004 mm

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.

2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux 3
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine à forer et la première machine à forer sont toutes nées ici.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
SMTCL Petites pièces d'usinage HTC16H Lit incliné métallique Tour CNC 8 stations Tour CNC horizontaux 4

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
