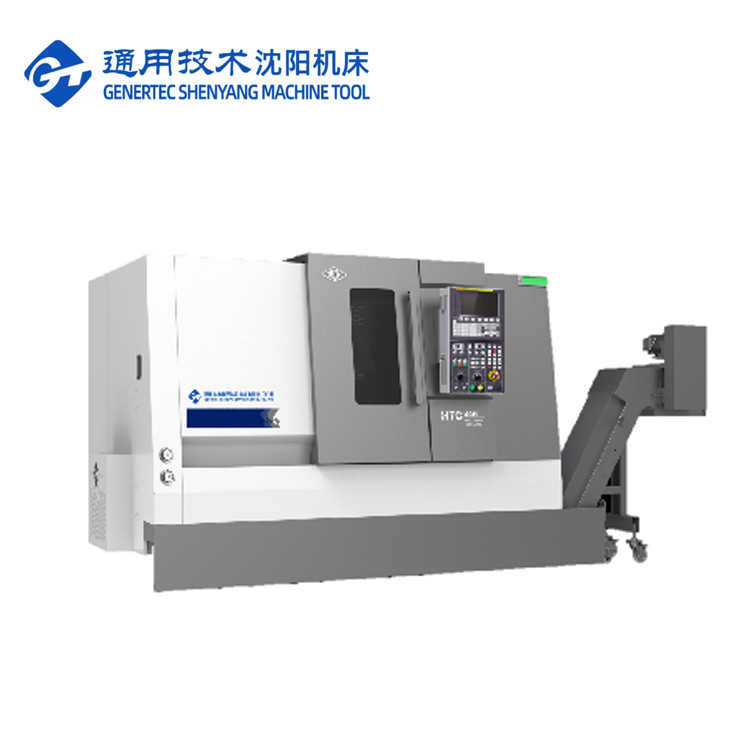

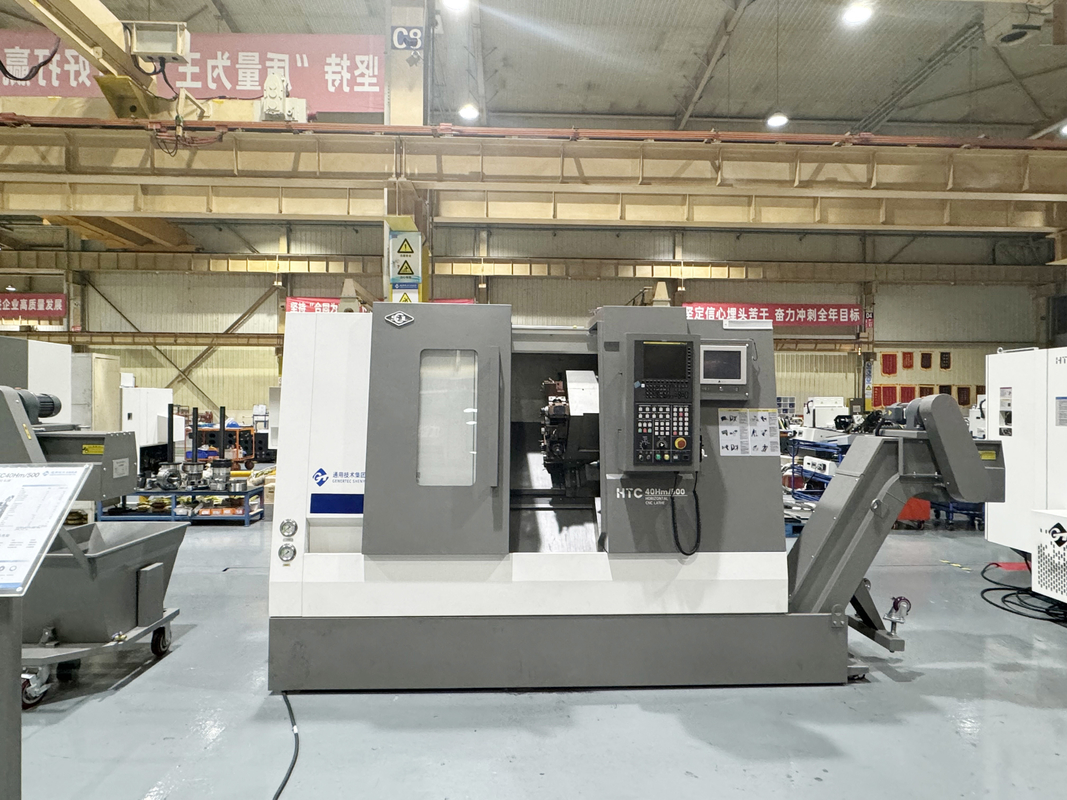

Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y

Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y

BMT55 Tourelle d'alimentation horizontale de 12 stations

Centre de tournage CNC HTC40Hm

Centre de tournage CNC avec axe Y

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Le nombre d'équipements utilisés est le suivant:

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
Le nombre d'équipements utilisés est le suivant:
CNC or Not:
CNC
Key word:
Horizontal CNC Turning Center
Longueur de Max.Cutting:
450 mm
Max. cutting dia.:
350mm
Max. nager le jour. au-dessus du lit:
560 mm
X axis travel:
220mm
Z axis travel:
510mm
Spindle speed:
4500 r/min
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 0

Description du produit:

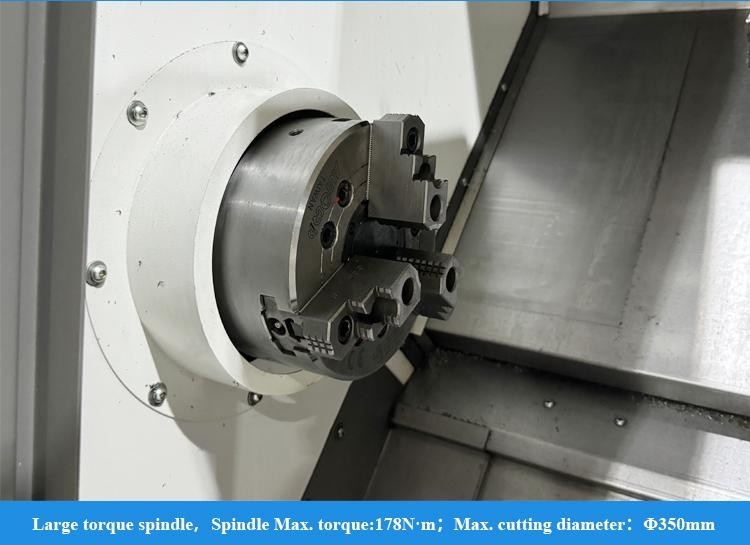

Centre de tournage CNC haute précision HTC40Hm Grand couple de broche 178N.m Lit incliné Tour CNC avec axe Y
Le centre de tournage horizontal HTC40Hm a été assemblé et amélioré grâce à l'analyse scientifique, l'optimisation et des technologies de fabrication et d'essai avancées.Il a d'excellentes performances de coupe et peut répondre aux exigences de traitement de diverses pièces rotativesIl est équipé d'une tourelle servo, il peut réaliser des procédés de traitement tels que le tournage,
Il peut également être équipé d'un module servo-entraîné de coque. La coque peut être étroitement jointe à haute vitesse sans impact, et la force d'attaque peut être réglée intelligemment.Il présente une grande précision d'usinage et une bonne stabilité, est adapté à la transformation de pièces dans de nombreuses industries.

Caractéristiques du produit:

1"Haute efficacité"

◆ Porteur d'outil électrique à haute efficacité
◆ Servo à queue partagée
◆ Rapideur de déplacement à deux axes
◆ Configuration optionnelle de l'axe Y pour réaliser un traitement intégré en plusieurs séquences

2"Haute précision"
◆ vis pré-étirée de haute précision
◆ Technologie de compensation des erreurs
◆ Quantification des normes de procédé
◆ Des normes d'inspection strictes
3, Haute rigidité
◆ Le lit de la machine et d'autres pièces à clé en fonte de haute qualité
◆ Unité de fuseau à grande portée
◆ Une selle en forme d'arc qui ne se plie pas
◆ Une petite structure à broche

Détails du produit:

Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 1
Vitesse de déplacement rapide: 30 m/min.
Le servo-moteur est directement relié à la vis à bille par un accouplement, réduisant les liaisons intermédiaires et obtenant une transmission sans écarts.Les rails de guidage des axes X et Z adoptent des rails de guidage de roulement linéaires importés pour assurer une rigidité élevée, une bonne performance dynamique et une bonne précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.


Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 2

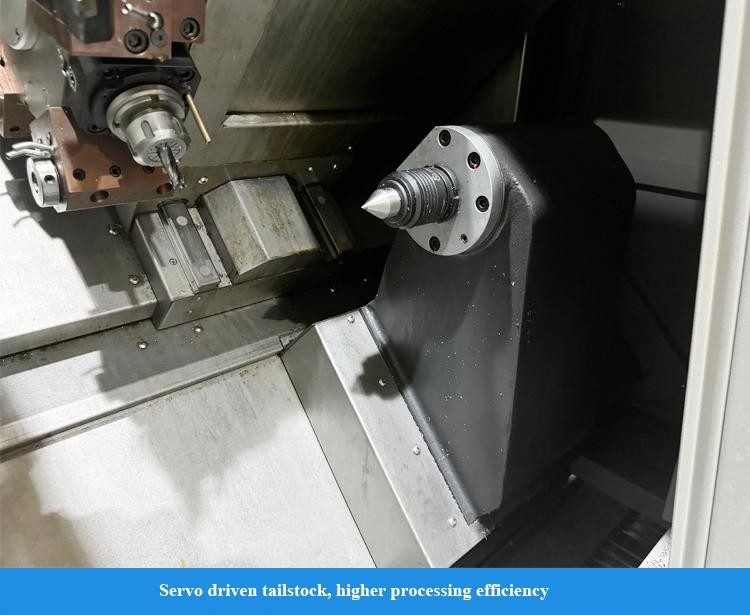

Servo à queue partagée
Le coussin peut être déplacé de manière optionnelle,qui peut contrôler avec précision et régler de manière flexible la vitesse de déplacement du tailstock et la force de serrage de travail en fonction des exigences de traitement, permettant à la queue de s'approcher rapidement de la pièce et de se resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.
Il adopte une coque divisée supérieure et inférieure, facile à régler la précision et améliore l'efficacité de la maintenance.
Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 3
Structure prétensionnée double fixe
L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue et l'élévation de température.Il coopère avec une structure d'étanchéité spéciale pour réduire la hausse de température de la vis, ce qui permet d'obtenir une grande précision et une grande précision de la stabilité d'alimentation des machines-outils
Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 4
Configuration de l'axe Y
La configuration optionnelle de l'axe Y, combinée à une tourelle alimentée par BMT, à une structure à axe C de haute précision et à une variété de porte-outils motorisés, permet de réaliser un traitement de surface complexe une fois installé.
Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 5
vis à bille de haute précision
Il utilise une vis de qualité C3 importée et un rail de guidage de qualité H, et est directement entraîné par un servomoteur pour obtenir une excellente précision de fonctionnement.
Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 6
Sillons anti-flexion
La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée,Le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants..
Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 7

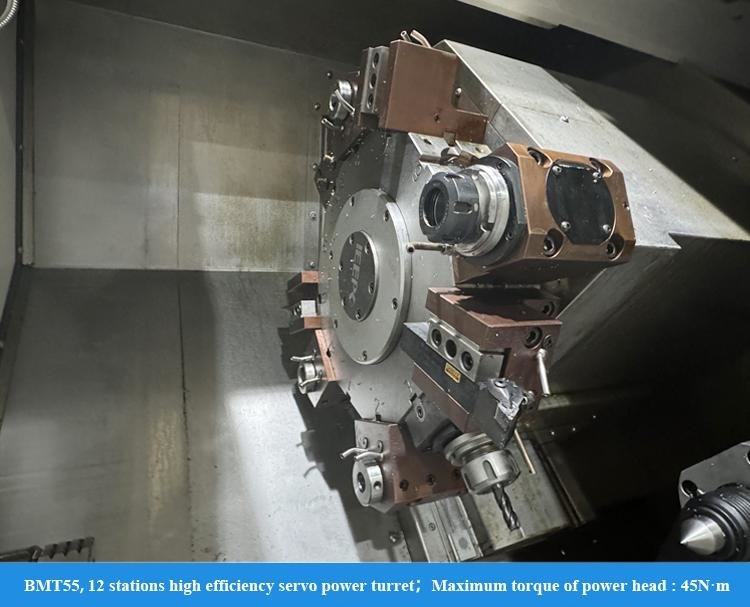

Tourelle servo-alimentée efficace
Interface BMT standard, connexion à haute rigidité; l'outil est entraîné par l'interface DIN1809, qui a une transmission fiable et un faible taux de défaillance;le moteur d'entraînement est monté sur le côté et compact dans la structure;Il est équipé d'un axe C et d'un dispositif de freinage de haute précision pour réaliser un traitement intégré de tournage, de fraisage et de forage à haut rendement.
Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 8
Porteur d'outil de refroidissement interne
Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace des copeaux lors de l'usinage du trou intérieur et assurer la qualité de traitement
Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 9
Capacité de fraisage d'outils entraînés
Matériau de la pièce: HT200
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Capacité de forage à l'outil entraîné
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau

Centre de tournage CNC HTC40Hm Long-span Spindle à manche BMT55 Servo Power Turret Centre de tournage CNC avec axe Y 10

Paramètres du produit:
Projet
Unité
HTC 40H ((Q) m/500
HTC40H ((Q) m/1000
Max. Je coupe le dia.
mm
Φ350
Φ350
Max. longueur de coupe
mm
450
950
Max. nager le jour. au-dessus du lit
mm
Φ560
Φ560
Max. nageur dia. sur glissement
mm
Φ350
Φ350
Le moulin à rouleaux



Modèle de nez à broche

A2 à 6
A2 à 6
Disque intérieur du roulement avant.
mm
100
100
Conicité de la broche et taille du trou

1:20;Φ70
1:20;Φ70
Dia. du trou du fuseau

Φ65
Φ65
Max. Je vous laisse.
mm
Φ50
Φ50
Le dia de chuck standard.
pouces
8
8
Plage de vitesse de la broche
R/min
4500
4500
couple nominal de la broche
Nom
Le nombre de cycles est le plus élevé.
Le nombre de cycles est le plus élevé.
Max. couple de la broche
Nom
230 ((600 r/min)
230 ((600 r/min)
Puissance de sortie du moteur principal continue/15 min.
Le nombre de sièges
Jéhovah nous protège, 15/11
Jéhovah nous protège, 15/11
Axe X/Z



Mouvement rapide de l'axe X/Z
M/min
30
30
Voyage par axe X
mm
220
220
Voyage par axe Z
mm
510
1000
Le stock de queue



Voyage du stock de queue
mm
500
500
Méthode de conduite à la queue

Traction hydraulique
Traction hydraulique
Résistance à l'usure
Le morse
MT-5
MT-5
Tourelle



Type de tourelle

Tourelle de puissance horizontale de 12 stations
Tourelle de puissance horizontale de 12 stations
Hauteur du centre
mm
100
100
Indice de la tourelle, précision de positionnement répétée
Je vous en prie.
± 16
± 16
Taille des outils
mm
25
25
Si vous pouviez choisir un outil à proximité

- Oui, oui.
- Oui, oui.
Interface du support d'outil électrique

BMT55
BMT55
Capacité maximale de forage
mm
16 fois 0.2
16 fois 0.2
Capacité de fraisage maximale
mm
14 × 10 × 40
14 × 10 × 40
Capacité maximale d'exploitation
mm
Un M12×1.5
Un M12×1.5
Autres



Distance entre le centre de la broche et le sol
mm
1050
1050
Poids net de la machine-outil
en kg
4200
4750
Dimensions globales ((LxWxH)
mm
2750 × 1920 × 2000
3620 × 1920 × 2000
Remarque: les paramètres indiqués dans le tableau sont uniquement à titre de référence.
Configuration standard:

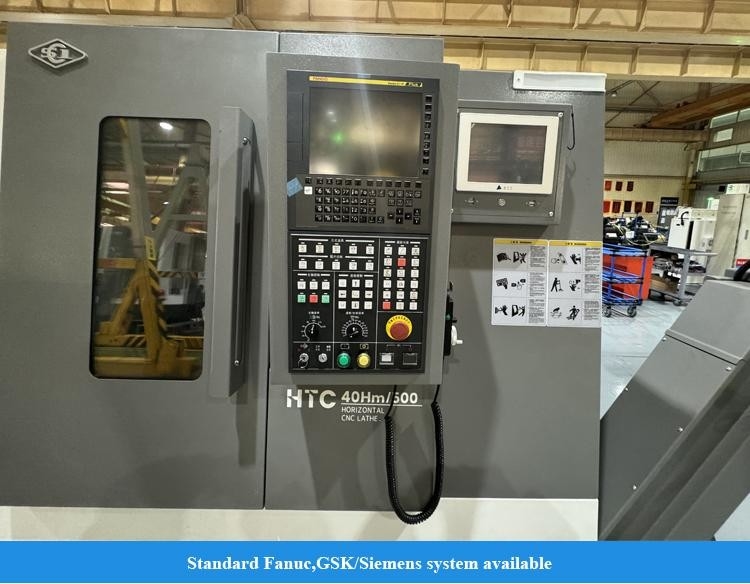

1Système FANUC-0i-TF Plus (5) (série Hm/Sm)
2Système GSK988TA (série Qm)
3"Fuseau à manches"
4"Cylindre d'huile à chuck creux"
5"Carrière à outils électriques horizontale de 12 stations"

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.

2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
