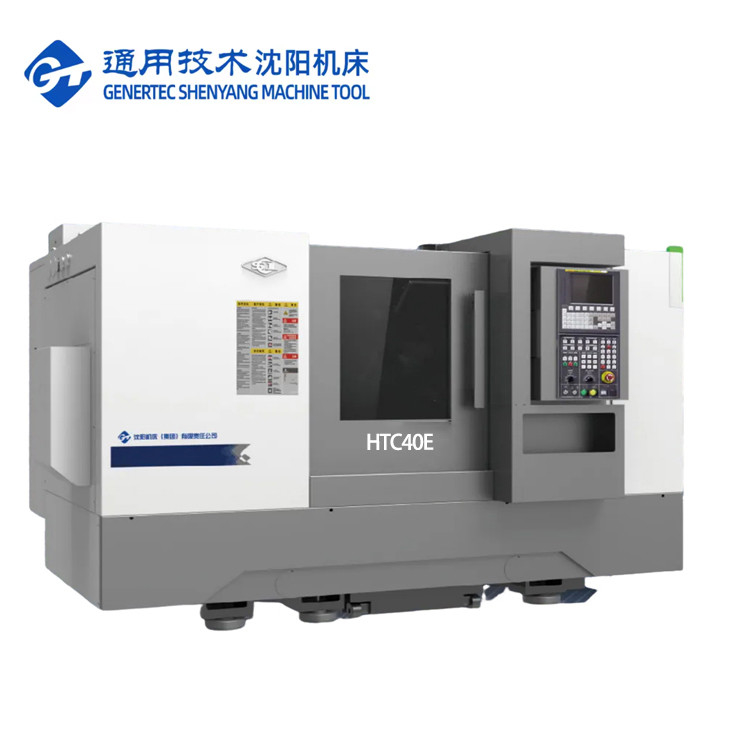

Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal

Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal

Machine de fraisage de centre de tournage CNC HTC40E

Machine de fraisage de centre de tournage CNC métallique

Centre de tournage CNC SMTCL

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Pour les appareils à moteur

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
Pour les appareils à moteur

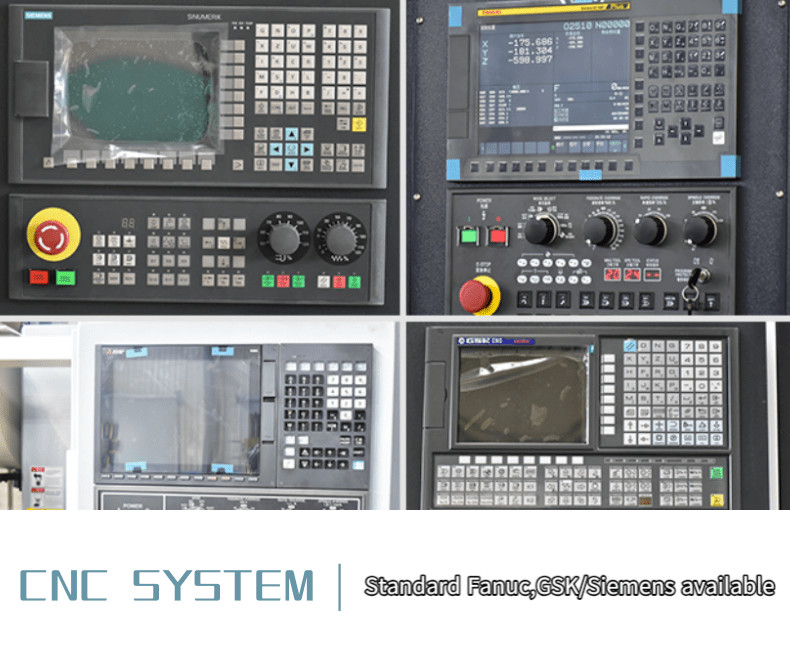

Système de commande CNC:
GSK
CNC ou non:
CNC
Le mot clé:
Machine CNC à tour de lit incliné
Max. Longueur tournée (mm):
300
Velocité maximale de la broche (rpm):
4500 r.p.m
Voyage (axe X):
200
Voyage (axe Z) (mm):
320
Diamètre de rotation maximal:
Φ360
Longueur maximale de virage:
300
Balancement maximum sur le lit:
Φ500
Maximum de glissement sur glisser:
Φ320
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal 0

Description du produit :

Centre de tournage CNC SMTCL, Fraiseuse HTC40E, Tour CNC pour métal, Tour à banc incliné
Rapport coût-performance élevé,Amélioration de la puissance du rail de glissement, « élevé », « grand », « sur », à partir de la résistance inhérente. Broche à haute rigidité intégrale, banc incliné intégral, rail de guidage coulissant trempé, siège arrière du rail de guidage. Le tour CNC horizontal HTC 40E convient au traitement de toutes sortes de pièces d'arbre et de disque, répondant efficacement aux besoins de traitement des cages de football, des mandrins automobiles, des arbres d'engrenage de moteur, des poussoirs de soupape et d'autres pièces.

Caractéristiques du produit :

1,Haute rigidité La rigidité est augmentée de 50 % grâce à l'agrandissement du roulement, à l'augmentation de la portée de la broche, au raccourcissement du porte-à-faux de la poulie et à la nouvelle structure de la contre-poupée coulissante.

2,Faible taux de dysfonctionnement La machine-outil adopte une conception modularisée pour améliorer la stabilité globale et réduit le taux de dysfonctionnement de 55 % par rapport à la dernière génération de produits.
3,Faible perte La conception axée sur l'humain et l'agencement raisonnable réduisent les taux de perte tels que l'outil (fraise), le produit pétrolier et la consommation d'électricité de 11 %.
Détails du produit :
Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal 1
Broche à manchon globale
Le produit est doté d'une tête de broche unique, adopte une unité de broche globale, réduit les pertes de puissance de la transmission mécanique et présente un démarrage rapide et stable, une faible élévation de température, une petite déformation thermique et une grande précision.
Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal 2
Banc de machine-outil à inclinaison globale Le HTC40E adopte un banc intégral avec un angle d'inclinaison de 30 °, de sorte que la sollicitation est plus stable pendant l'opération de coupe. Le matériau du banc adopte de la fonte à haute densité et présente une résistance élevée et une bonne absorption des chocs.
Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal 3

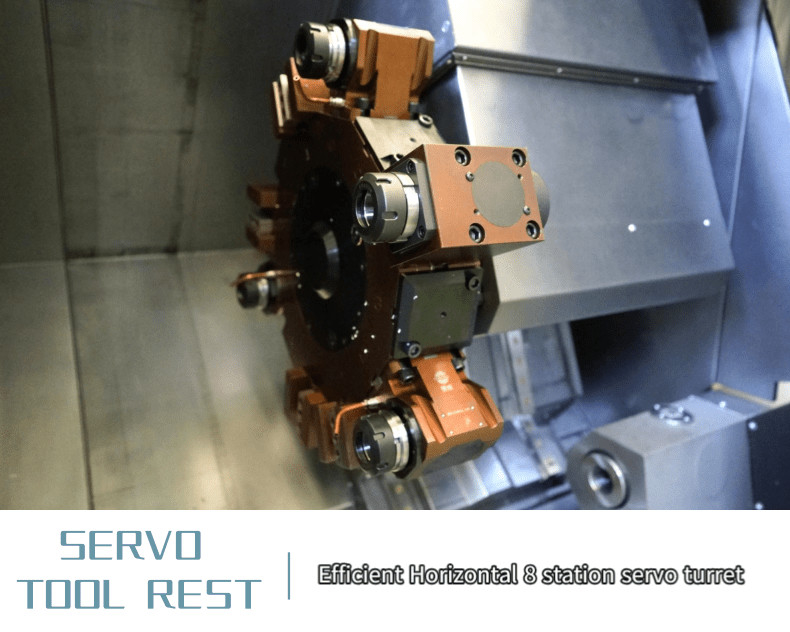

Tourelle servoLe produit adopte un servomoteur pour l'indexation, présente une grande précision et une grande fiabilité et est capable de répondre aux exigences de haute performance et de changement d'outil rapide.

Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal 4

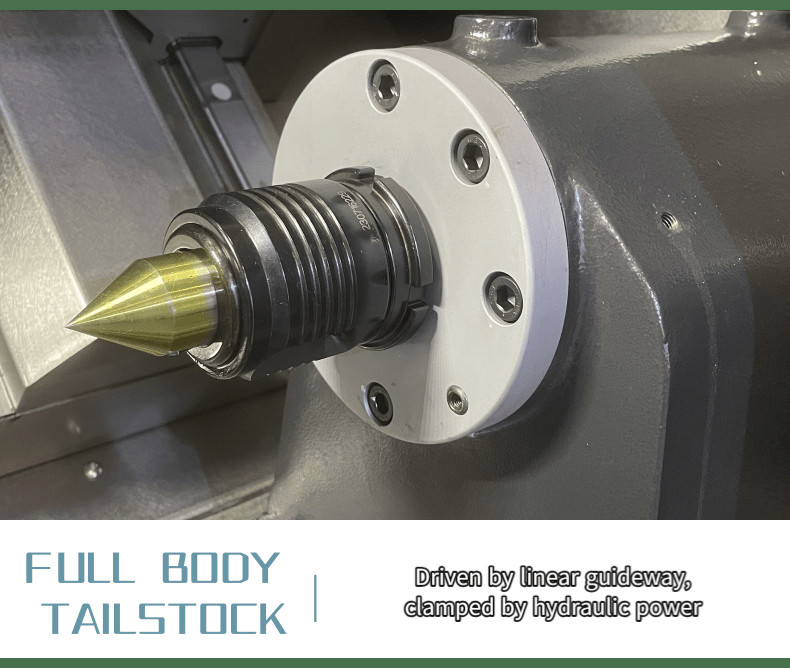

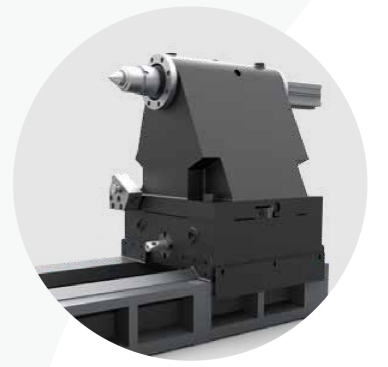

Contre-poupée à rail de guidage
La contre-poupée HTC40E est configurée avec un rail de guidage coulissant intégré au banc de la machine-outil, un manchon télescopique et un verrouillage manuel et présente une bonne rigidité.

Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal 5

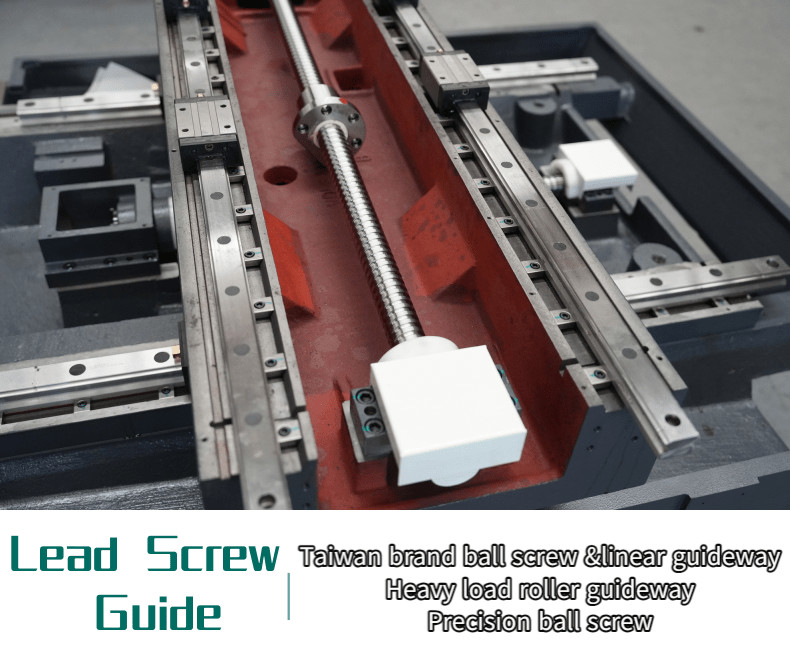

Alimentation à 2 axesLes axes X et Z adoptent un servomoteur pour l'entraînement, le couplage direct avec la vis à billes est réalisé grâce à un couplage d'arbre élastique, le rail de guidage des deux axes adopte un rail de guidage roulant, de sorte que la précision d'usinage, la vitesse de déplacement rapide et l'efficacité de la production ont été considérablement améliorées.

Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal 6

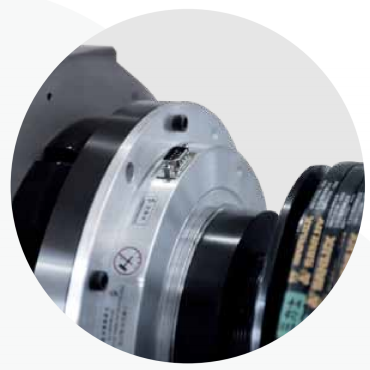

Codeur de broche intégréLe codeur de broche spécial a annulé le mécanisme d'entraînement par courroie synchrone, de sorte que le taux de dysfonctionnement a été efficacement réduit.
Paramètres du produit :
Articles
Unités
HTC40E
Spécification de longueur
mm
300
Diamètre de balayage maximal au-dessus du banc
mm
Φ500
Longueur de coupe maximale
mm
300
Diamètre de coupe maximal
mm
Φ360
Diamètre de balayage maximal au-dessus du chariot transversal
mm
Φ320
Type et code du nez de broche
-
A2-6
Diamètre d'alésage de la broche
mm
Φ65
Diamètre de passage maximal de la barre
mm
Φ50
Tête de broche
Plage de vitesse de broche
tr/min
50-4500
Couple de sortie maximal de la broche
Nm
177
30 minutes / continu
kW
15/11

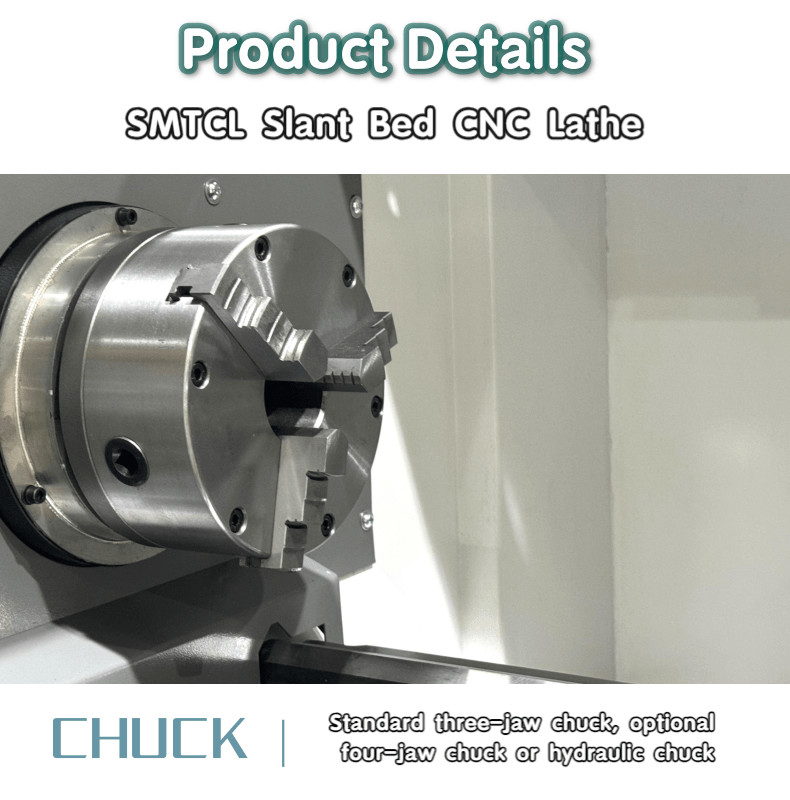

Mandrin
Diamètre/type de mandrin
pouce
8"
Vitesse de déplacement rapide de l'axe X (rail de guidage roulant)
m/min
30
Vitesse de déplacement rapide de l'axe Z (rail de guidage roulant)
m/min
30
Course de l'axe X
mm
200
Course de l'axe Z
mm
320
Type de tourelle standard
Taille de l'outil

8 positions horizontales
Outil de tournage cylindrique
mm
25X25
Diamètre de la barre d'alésage
mm
Φ40/Φ32/Φ25/Φ20
Si la tête de coupe peut sélectionner facilement la main de coupe
-
oui
Capacité de charge maximale
Pièces à usiner en disque
kg
200
Poids de la machine
kg
3400
Dimension hors tout (L*L*H)
mm
2400*1900*1850

Application industrielle :

Échantillons de pièces à usiner

1. Cage à rotule extérieure, cage à rotule intérieure, arbre de rotor, carter de différentiel,
2. Arbre de dent, arbre à cames, arbre de rotor de turbocompresseur, demi-arbre,
3. Rouleau de plaque, tige de piston, arbre transversal, arbre de direction.

Centre de tournage CNC HTC40E SMTCL Lit incliné Machine de tour CNC pour le métal 7
