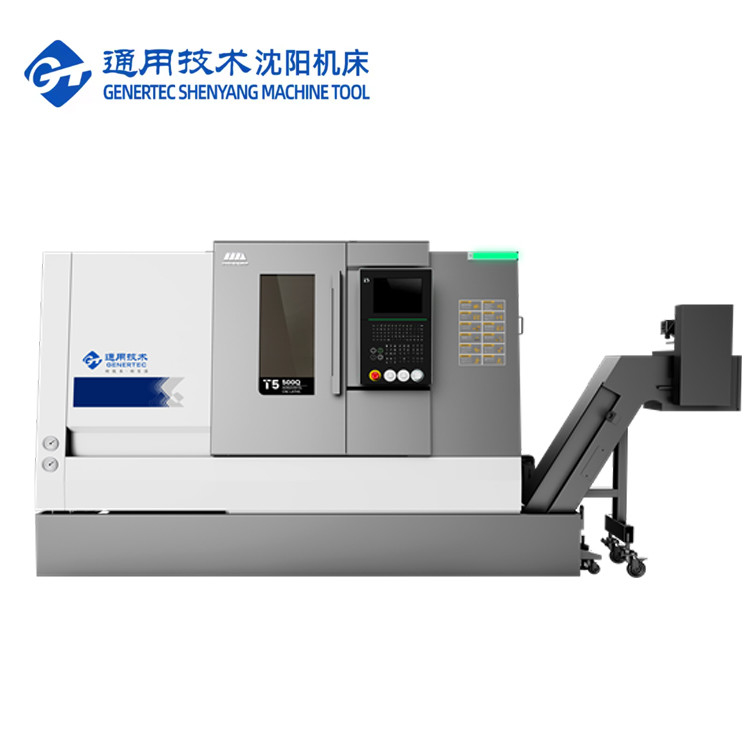

Centre de tournage CNC T5.2-500Q Usinage d'arbre de rotor de pompe Tour CNC SMTCL
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | T5.2 à 500Q |
|---|---|---|---|

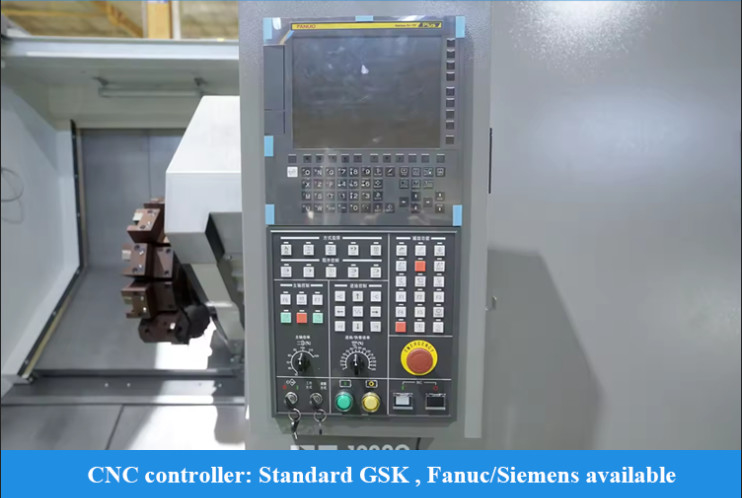

| Système de contrôle CNC: | GSK/FANUC/SIEMENS | CNC ou pas: | CNC |
| Mot clé: | Machine CNC à tour de lit incliné | Max. balancer sur le lit: | Φ560 |
| Max. Faites glisser le plancher.: | Φ350 | Max. longueur tournée: | 500 mm |
| Voyage (axe X): | 200 mm | Voyage (axe Z): | 560 mm |
| Traversée rapide X/Z: | 20 m/min | Max. Vitesse de broche: | 4500 r.p.m |
| Les postes d'outillage: | 8 | ||
| Mettre en évidence |
Centre de tournage de tour CNC SMTCL,T5.2-500Q Tour CNC à commande intelligente,Centre de tournage de tour CNC à double fuseau |
||
Description du produit
Description du produit:

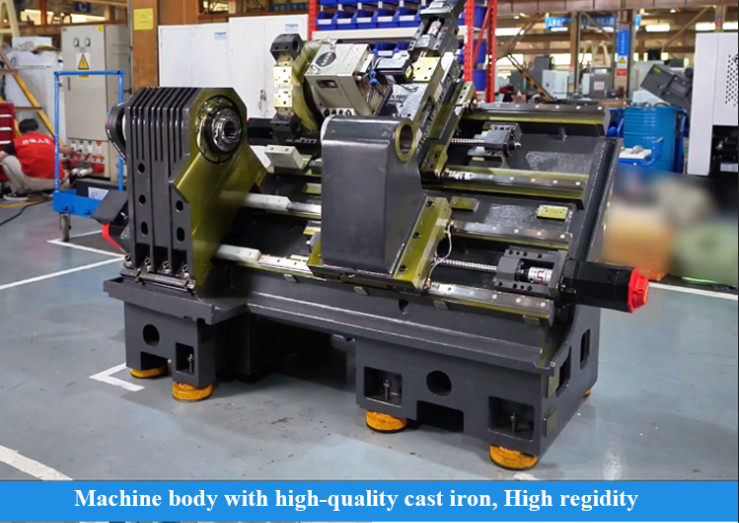

Le tour CNC horizontal de la série T5.2-500Q, combinant une technologie de commande intelligente et une technologie de fabrication avancée, présente une grande précision, une grande efficacité et une grande rigidité de coupe.Le logiciel d'analyse des éléments finis est utilisé pour optimiser la conception, analyser la répartition des points de contrainte, réduire la déformation des pièces et obtenir la structure optimale de l'ensemble de la machine.Les pièces principales sont toutes faites de matériaux en fonte de haute résistance, ce qui assure la minimisation des vibrations pendant le processus de coupe et améliore la précision d'usinage et la stabilité de coupe.
Caractéristiques du produit:
1"Haute précision"
|
Nom de l'article
|
Unité
|
T5.2 à 500Q
|
Les commentaires
|
|
|
Max. diamètre de rotation
|
mm
|
360
|
|
|
|
Max. longueur de virage
|
mm
|
500
|
Modification des différents paramètres des luminaires
|
|
|
Diamètre maximal de l'oscillateur au-dessus du lit
|
mm
|
Φ560
|
|
|
|
Diamètre maximal de l'oscillateur sur glissement transversal
|
mm
|
Φ350
|
|
|
|
Le moulin à rouleaux
|

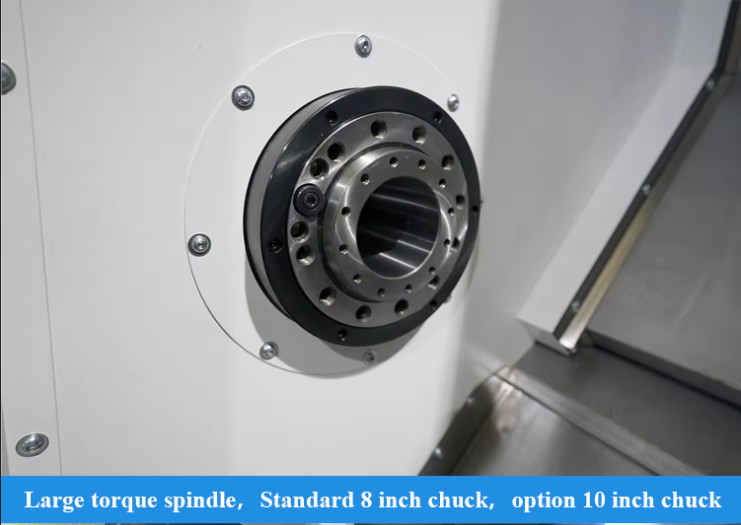

Type de nez de broche
|
|
A2 à 6
|
|
|
Diamètre intérieur du roulement avant
|
mm
|
Φ100
|
|
|
|
Taper de l'ouverture du fuseau
|
|
1:20; Φ70
|
|
|
|
Parcours de fente
|
mm
|
Φ65
|
|
|
|
Max. à travers le diamètre de la barre
|
mm
|
Φ50
|
|
|
|
Diamètre standard du rouleau
|
pouces
|
8
|
|
|
|
Max. vitesse de la broche
|
R/min
|
4500
|
Sous réserve des restrictions relatives aux rouleaux et aux fixations
|
|
|
Le couple nominal de la broche
|
Nm
|
136 ((769 r/min)
|
|
|
|
Max. couple de la broche
|
Nm
|
245 ((576 r/min)
|
|
|
|
Puissance de sortie du moteur principal continue /30 minutes
|
Le nombre de sièges
|
Jéhovah nous protège, 15/11
|

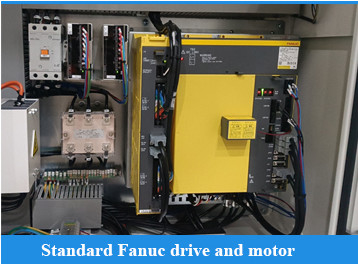

Parties à moteur électrique
|
|
|
Deux axes
|
Traversement rapide de l'axe X/Z
|
M/min
|
30
|
|
|
Voyage par axe X
|
mm
|
200 |
|
|
|
Voyage par axe Z
|
mm
|
560 |
|
|
|

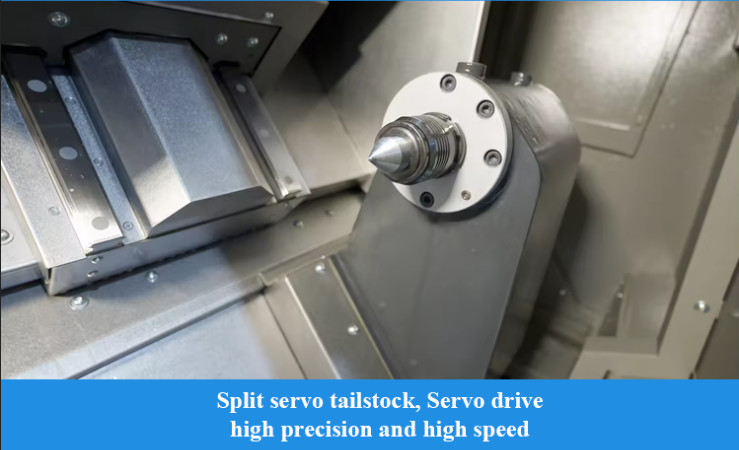

Le stock de queue
|
Voyage du stock de queue
|
mm
|
500
|
|
|
Plumes coniques de la queue
|
Le morse
|
MT-5
|
|
|
|
Tourelle
|
Forme de tourelle
|
|
Servo tourelle à 8 positions horizontales
|
|
|
Hauteur centrale de la tourelle
|
mm
|
80 |
|
|
|
Retour de la tourelle, précision de positionnement répétée
|
Je vous en prie.
|
± 16
|
|
|
|
Si le coupeur peut être sélectionné à proximité
|
|
- Oui, oui.
|
|
|
|
Autres
|
Distance entre le centre de la broche et le fond du lit
|
mm
|
1015
|
|
|
Poids net de la machine
|
en kg
|
4200
|
|
|
|
Capacité totale d'alimentation électrique
|
KVA
|
27
|
|
|
|
Dimensions globales (longueur X largeur X hauteur)
|
mm
|
2750 × 1890 × 1900
|
Dimension globale
|
|
Application dans le secteur industriel:
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
