Tour à métaux CNC à banc incliné de précision IT35L, performances à coût élevé, tour CNC SMTCL pour métaux
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | iT35L |
|---|---|---|---|

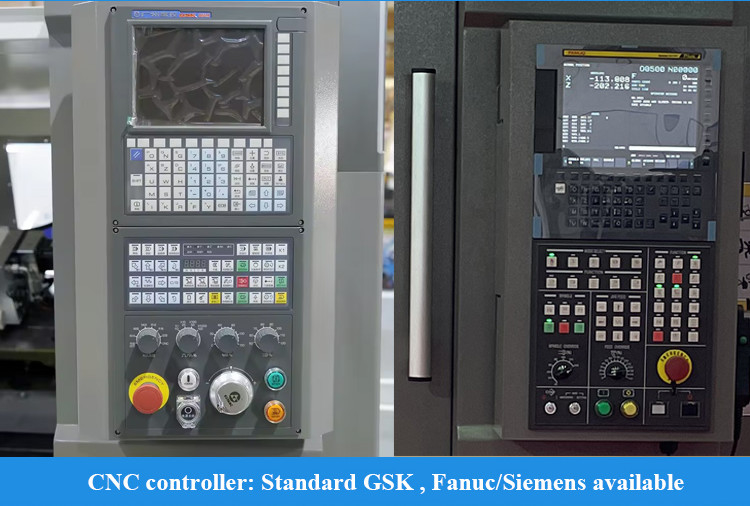

| Système de contrôle CNC: | GSK | CNC ou pas: | CNC |
| Mot clé: | Machine CNC à tour de lit incliné | Max. Longueur tournée (mm): | 500 |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion | Voyage (axe X): | 260 |
| Voyage (axe Z) (mm): | 510 | Diamètre de rotation maximal: | Φ360 |
| Longueur maximale de virage: | 500 | Balancement maximum sur le lit: | Φ580 |
| Maximum de glissement sur glisser: | Φ330 | ||
| Mettre en évidence |
Les tours CNC de précision,Le tour CNC à haute performance,Servo tourelle horizontale de 8 stations |
||
Description du produit
Description du produit :

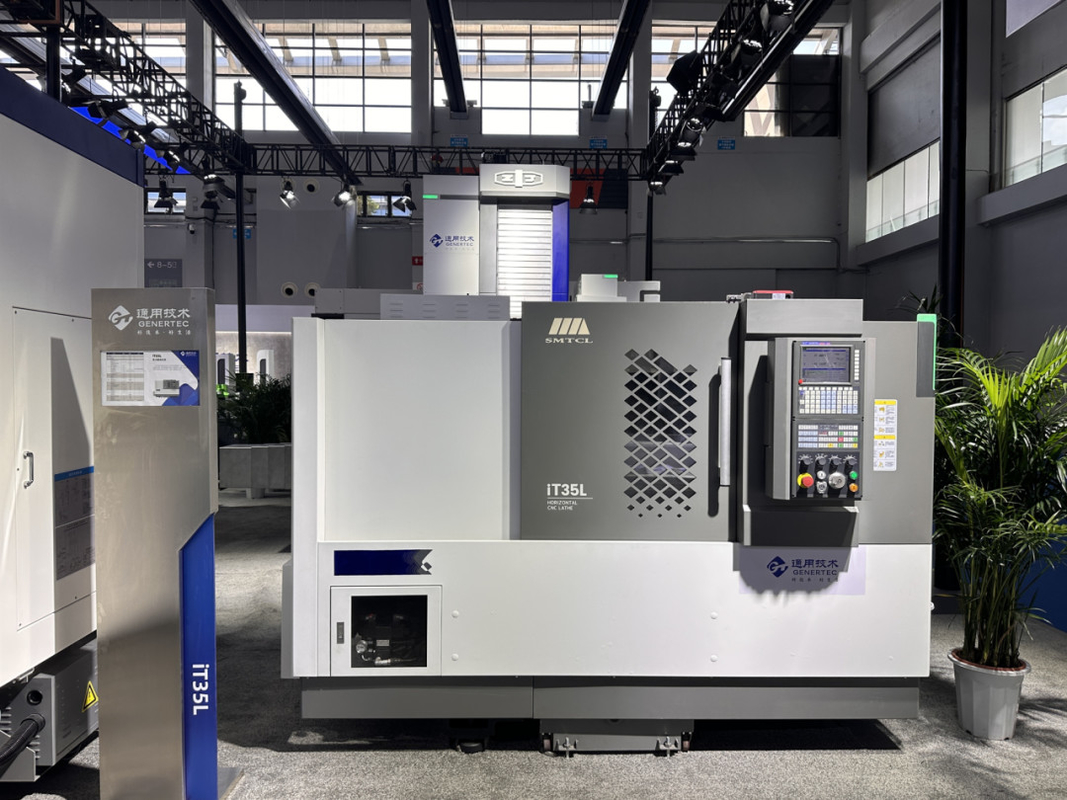

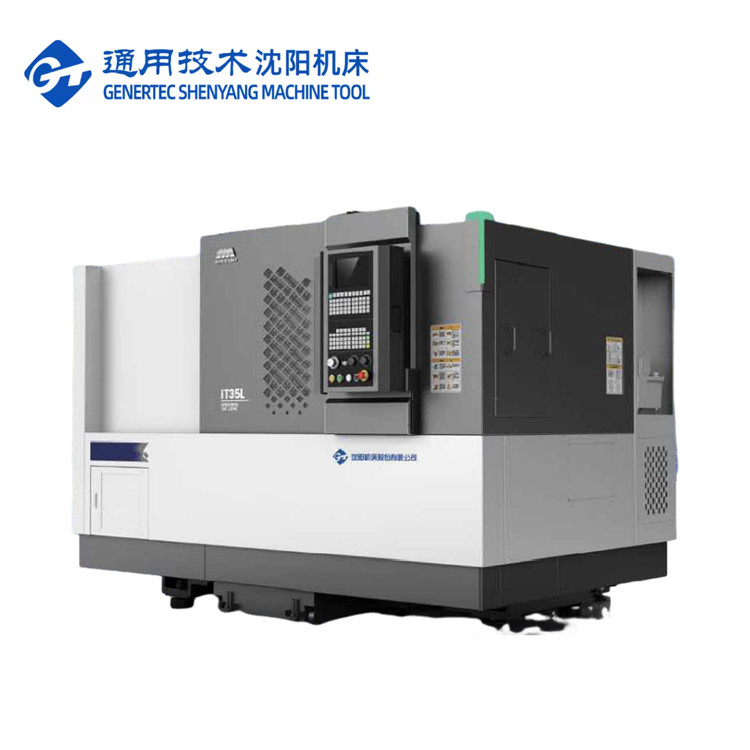

Tour CNC à banc incliné de précision SMTCL IT35L Tour CNC à haute performance pour métaux
Le tour CNC à banc incliné est une sorte de tour CNC avec une conception inclinée. Cette conception rend la pièce plus stable pendant le processus de tournage, réduit les vibrations et la déformation, et améliore la précision d'usinage et la qualité de surface. Le tour est généralement utilisé pour usiner des pièces d'arbre longues et minces, telles que des tiges filetées, des roulements, etc. Il utilise la technologie de contrôle numérique par ordinateur, peut effectuer automatiquement la tâche d'usinage de la pièce, possède les caractéristiques de haute efficacité, de précision et de fiabilité. En général, le tour CNC à banc incliné présente les caractéristiques de haute efficacité, de précision et de fiabilité, et est largement utilisé dans la fabrication mécanique, l'industrie automobile, l'aérospatiale et d'autres domaines.
Caractéristiques du produit :
1, Haute rigidité
* Analyse par éléments finis pour optimiser la structure de l'ensemble de la machine

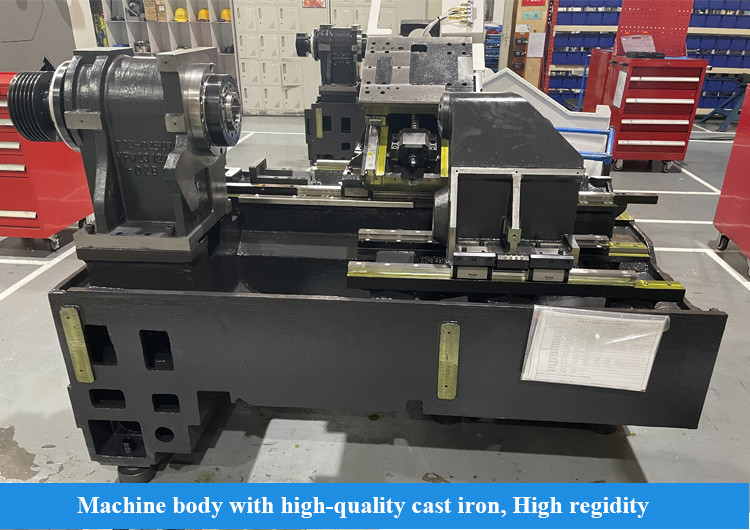

* Le banc est fabriqué à partir de pièces moulées de haute qualité avec une disposition de barres raisonnable

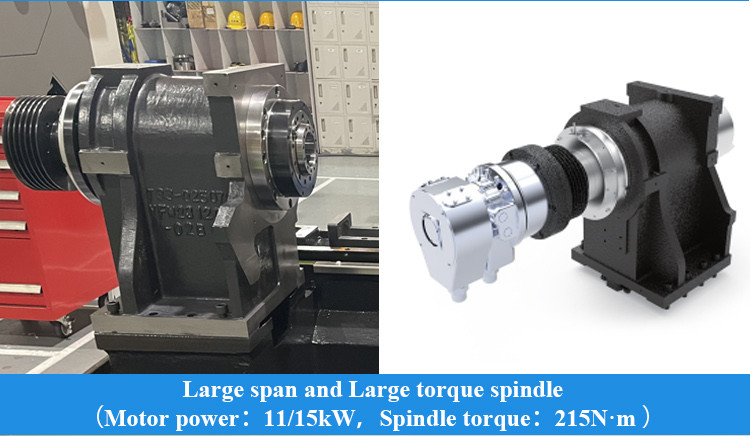

* Configuration d'une broche de grande portée et de couple élevé, améliorant la rigidité de coupe
* Processus de raclage de précision, améliorant la rigidité de la connexion
|
Article
|
unité
|
spécification (IT 35L)
|
||
|
Diamètre de tournage maximum
|
mm
|
Φ360
|
||
|
Longueur de tournage maximum
|
mm
|
500
|
||
|
Débattement maximum au-dessus du banc
|
mm
|
Φ580
|
||
|
Débattement maximum au-dessus du chariot
|
mm
|
Φ330
|
||
|
Broche
|
|
|||
|
nez de broche
|
mm
|
A2-6
|
||
|
diamètre du palier avant
|
mm
|
100
|
||
|
cône et taille du trou de la broche
|
mm
|
1:20；Φ70
|
||
|
dis. du trou de la broche
|
mm
|
Φ65
|
||
|
diamètre max. de la barre
|
mm
|
Φ50
|
||
|

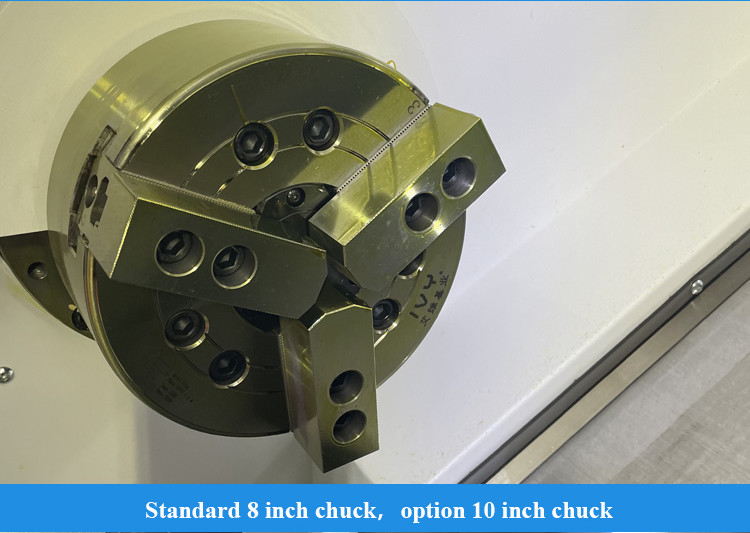

taille du mandrin
|
pouce
|
8
|
||
|
vitesse de la broche
|
tr/min
|
4000
|
||
|
couple nominal de la broche
|
Nm
|
158(666tr/min)
|
||
|
couple max. de la broche
|
Nm
|
215(666tr/min)
|
||
|
puissance de sortie max. du moteur en continu/30min
|
kW
|
11/15
|
||
|
Alimentation
|
|
|||
|
Vitesse max. X/Z
|
m/min
|
30
|
||
|
course de l'axe X
|
mm
|
200
|
||
|
course de l'axe Z
|
mm
|
510
|
||
|

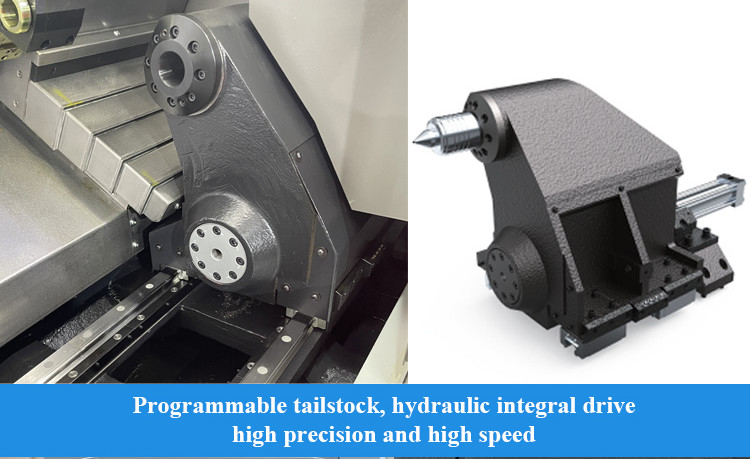

Contre-pointe
|
|
|
||
|
course de la contre-pointe
|
mm
|
400
|
||
|
cône de la contre-pointe
|
morse
|
MT-5
|
||
|
Tourelle
|
|
|||
|
type de tourelle
|
|
Tourelle servo horizontale à 8 stations
|
||
|
hauteur centrale
|
mm
|
80
|
||
|
positionnement rotatif
|
SEC.
|
±1.6
|
||
|
Autre
|
|
|||
|
poids
|
KG
|
3600
|
||
|
dimensions hors tout
(L*L*H) |
mm
|
2550×1675×1760
|
||
Application industrielle :
NOTRE service :
Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
FAQ :
Q1. Êtes-vous une société commerciale ou une entreprise de fabrication ?
à compter de la date du connaissement de la machine.
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-ventes : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
réalisés entre les usines avec une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
