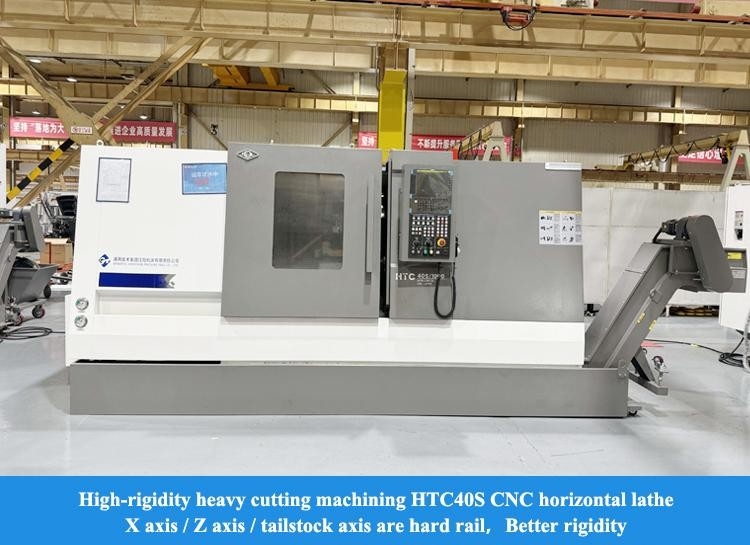

Centre de tournage CNC à rail rigide à haute rigidité HTC40Sm A2-8 Spindle Centre de tournage CNC à coupe lourde
Nom de la marque:
SMTCL
Numéro de modèle:
Le nombre d'équipements utilisés est le suivant:
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | Le nombre d'équipements utilisés est le suivant: |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Centre de virage horizontal |
| Diamètre de Max. Cutting.: | 350 mm | Longueur de Max.Cutting: | 900 mm |
| Max. nager le jour. au-dessus du lit: | 560 mm | Voyage de l'axe x: | 220 mm |
| Voyage de l'axe z: | 975mm | Vitesse de broche: | 4000 tours/min |
| Mettre en évidence |
Rails rigides à haute rigidité,Machine de fraisage de tour CNC centre de tournage,Centre de tournage CNC à couple élevé |
||
Description du produit
Description du produit:
Centre de tournage CNC à rail rigide à haute rigidité HTC40Sm A2-8 Spindle Centre de tournage CNC à coupe lourde
Les centres de tournage horizontaux de la série HTC-m sont assemblés, vérifiés et améliorés grâce à une technologie de fabrication avancée.Ils ont de bonnes performances de coupe et peuvent répondre aux besoins de traitement de diverses pièces rotatives.La machine-outil est équipée d'un axe C, d'un support d'outil, etc., qui peut réaliser diverses méthodes de traitement telles que le tournage, le fraisage et le forage.
Série SMsont des produits de coupe lourde qui ont un couple important et des besoins d'automobiles, de moteurs de pompes à eau, etc. une forte rigidité, répondant aux besoins de l'automobile,
Caractéristiques du produit:
1"Haute efficacité"
◆ Porteur d'outil électrique à haute efficacité
◆ Servo à queue partagée
◆ Rapideur de déplacement à deux axes
◆ configuration optionnelle sur l'axe Y pour réaliser des
traitement intégré par séquence
2"Haute précision"
◆ vis pré-étirée de haute précision
◆ Technologie de compensation des erreurs
◆ Quantification des normes de procédé
◆ Des normes d'inspection strictes
◆ Technologie de compensation des erreurs
◆ Quantification des normes de procédé
◆ Des normes d'inspection strictes
3, Haute rigidité

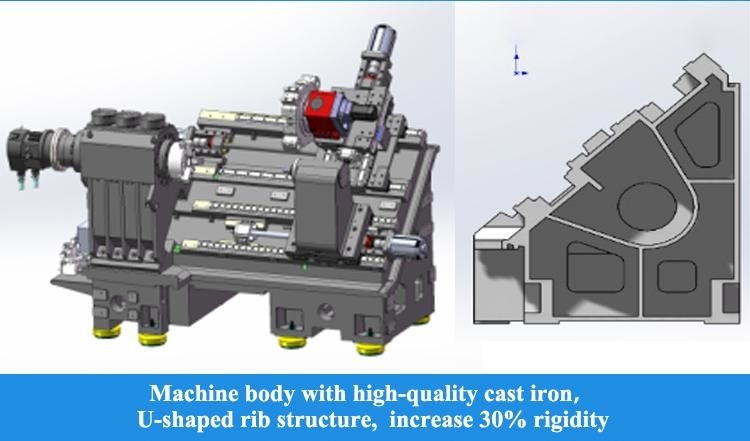

◆ Le lit de la machine et d'autres pièces à clé en fonte de haute qualité
◆ Unité de fuseau à grande portée
◆ Une selle en forme d'arc qui ne se plie pas
◆ Une petite structure à broche
◆ Unité de fuseau à grande portée
◆ Une selle en forme d'arc qui ne se plie pas
◆ Une petite structure à broche
Détails du produit:
Vitesse de déplacement rapide: 30 m/min.
Le servo-moteur est directement relié à la vis à bille par un accouplement, réduisant les liaisons intermédiaires et obtenant une transmission sans écarts.Les rails de guidage des axes X et Z adoptent des rails de guidage de roulement linéaires importés pour assurer une rigidité élevée, une bonne performance dynamique et une bonne précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.

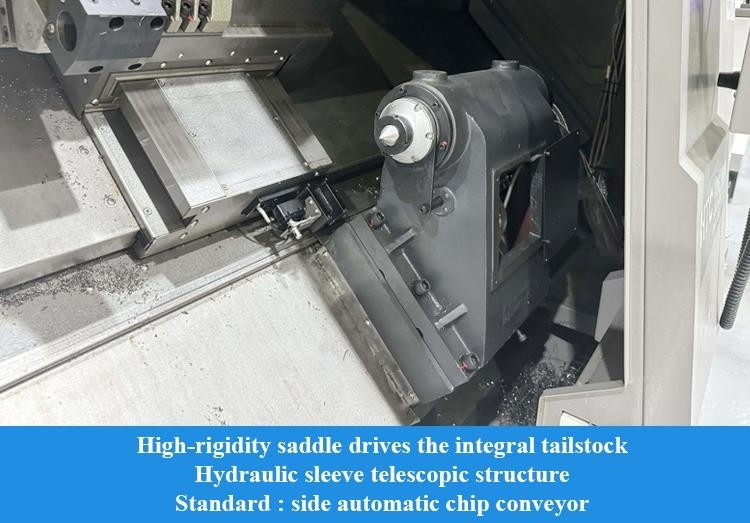

Servo à queue partagée
Le coussin peut être déplacé de manière optionnelle,qui peut contrôler avec précision et régler de manière flexible la vitesse de déplacement du tailstock et la force de serrage de travail en fonction des exigences de traitement, permettant à la queue de s'approcher rapidement de la pièce et de se resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.
Il adopte une coque divisée supérieure et inférieure, facile à régler la précision et améliore l'efficacité de la maintenance.
Structure prétensionnée double fixe
L'axe X développe une double structure de support fixe et utilise une vis préétendue pour compenser efficacement la déformation préétendue et l'élévation de température.Il coopère avec une structure d'étanchéité spéciale pour réduire la hausse de température de la vis, ce qui permet d'obtenir une grande précision et une grande précision de la stabilité d'alimentation de la machine-outil
Configuration de l'axe Y
La configuration optionnelle de l'axe Y, combinée à une tourelle alimentée par BMT, à une structure à axe C de haute précision et à une variété de porte-outils motorisés, permet de réaliser un traitement de surface complexe une fois installé.

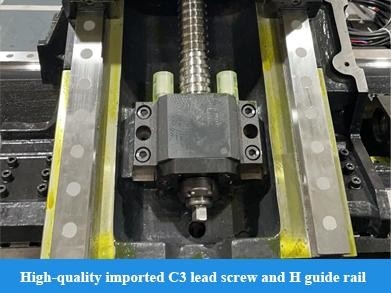

vis à bille de haute précision
Il utilise une vis de qualité C3 importée et un rail de guidage de qualité H, et est directement entraîné par un servomoteur pour obtenir une excellente précision de fonctionnement.
Sillons anti-flexion
La portée du rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée,Le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité globale des composants importants..

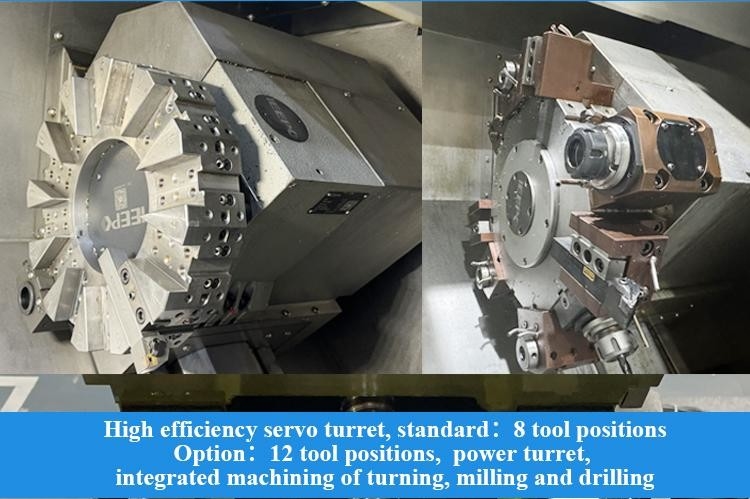

Tourelle servo-alimentée efficace
Interface BMT standard, connexion à haute rigidité; l'outil est entraîné par l'interface DIN1809, qui a une transmission fiable et un faible taux de défaillance;le moteur d'entraînement est monté sur le côté et compact dans la structure;Il est équipé d'un axe C et d'un dispositif de freinage de haute précision pour réaliser un traitement intégré de tournage, de fraisage et de forage à haut rendement.
Porteur d'outil de refroidissement interne
Porteur d'outil de refroidissement interne en option et sortie d'eau du centre de l'outil réaliser un élimination efficace de la puce lors de l'usinage du trou intérieur et assurer la qualité de traitement
Capacité de fraisage d'outils entraînés
Matériau de la pièce: HT200
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Modèle d'outil: F20 épaule carrée
coupeuse de fraisage
État de refroidissement: refroidissement par eau
Capacité de forage à l'outil entraîné
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau
Matériau de la pièce: HT200
Modèle d'outil: Frotteuse à torsion F16
État de refroidissement: refroidissement par eau
Paramètres du produit:
|
Projet
|
Unité
|
Le prix de vente est le prix de vente.
|
|
Max. Je coupe le dia.
|
mm
|
Φ350
|
|
Max. longueur de coupe
|
mm
|
900
|
|
Max. nager le jour. au-dessus du lit
|
mm
|
Φ560
|
|
Max. nageur dia. sur glissement
|
mm
|
Φ400
|
|
Le moulin à rouleaux
|
|
|
|

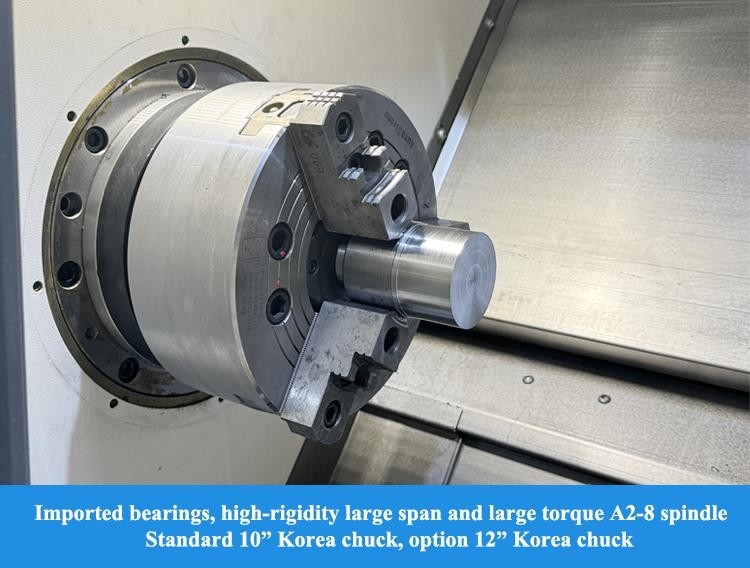

Modèle de nez à broche
|
|
A2 à 8
|
|
Disque intérieur du roulement avant.
|
mm
|
120
|
|
Conicité de la broche et taille du trou
|
|
1:20;Φ70
|
|
Dia. du trou du fuseau
|
|
Φ80
|
|
Max. Je vous laisse.
|
mm
|
Φ65
|
|
Le dia de chuck standard.
|
pouces
|
10
|
|
Plage de vitesse de la broche
|
R/min
|
4000
|
|
couple nominal de la broche
|
Nom
|
170 ((800 r/min)
|
|
Max. couple de la broche
|
Nom
|
Pour les véhicules à moteur électrique
|
|
Puissance de sortie du moteur principal continue/15 min.
|
Le nombre de sièges
|
15/18. Je vous en prie.5
|
|
Axe X/Z
|
|
|
|
Mouvement rapide de l'axe X/Z
|
M/min
|
20
|
|
Voyage par axe X
|
mm
|
220
|
|
Voyage par axe Z
|
mm
|
975
|
|
Le stock de queue
|
|
|
|
Voyage du stock de queue
|
mm
|
770
|
|
Méthode de conduite à la queue
|
|
Traînée de selle
|
| Voyage en manche de la queue | mm | 100 |
| Le couvercle à manches. | mm | Φ100 |
| Résistance à l'usure | Le morse | MT-4 |
|
Tourelle
|
|
|
|
Type de tourelle
|
|
Tourelle de puissance horizontale de 12 stations
|
|
Hauteur du centre
|
mm
|
100
|
|
Indice de la tourelle, précision de positionnement répétée
|
Je vous en prie.
|
± 16
|
|
Taille des outils
|
mm
|
25
|
|
Si vous pouviez choisir un outil à proximité
|
|
- Oui, oui.
|
|
Interface du support d'outil électrique
|
|
BMT55
|
|
Capacité maximale de forage
|
mm
|
16 fois 0.2
|
|
Capacité de fraisage maximale
|
mm
|
14 × 10 × 40
|
|
Capacité maximale d'exploitation
|
mm
|
Un M12×1.5
|
|
Autres
|
|
|
|
Distance entre le centre de la broche et le sol
|
mm
|
1050
|
|
Poids net de la machine-outil
|
en kg
|
5000
|
|
Dimensions globales ((LxWxH)
|
mm
|
3750 × 1920 × 2000
|
|
Remarque: les paramètres indiqués dans le tableau sont uniquement à titre de référence.
|
||
