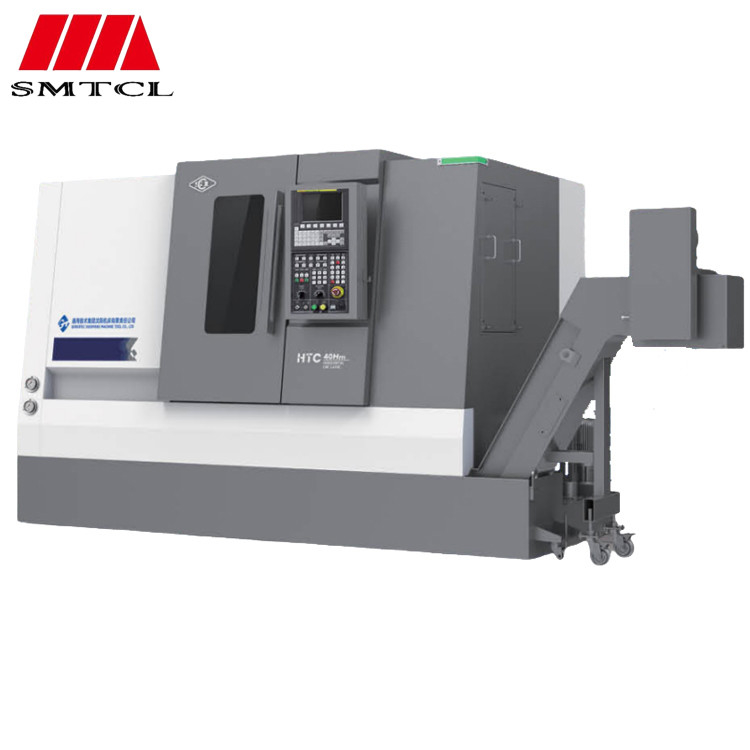

SMTCL Centre de tournage CNC de coupe lourde HTC40Sm Machine à tour CNC à couple élevé à rigidité élevée
Nom de la marque:
SMTCL
Numéro de modèle:
Le nombre d'équipements utilisés est le suivant:
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | Le nombre d'équipements utilisés est le suivant: |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Centre de virage horizontal |
| Diamètre de Max. Cutting.: | 350 mm | Longueur de Max.Cutting: | 450 mm |
| Max. nager le jour. au-dessus du lit: | 560 mm | Voyage de l'axe x: | 220 mm |
| Voyage de l'axe z: | 510 mm | Vitesse de broche: | 4000 tours/min |
| Mettre en évidence |
Centre de tournage CNC de coupe lourde,Centre de tournage CNC à couple élevé,Machine à tourner CNC à haute rigidité |
||
Description du produit
Description du produit :

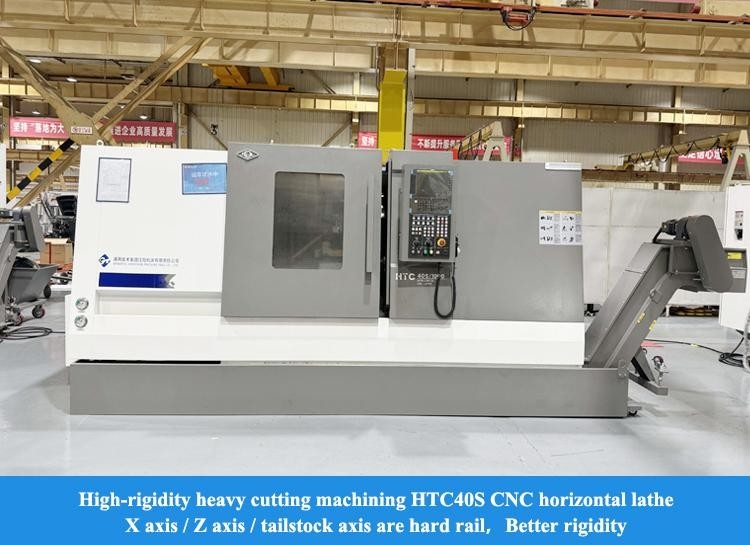

Tour horizontal CNC à tourelle motorisée 12 stations HTC40Sm/500
Les centres de tournage horizontaux de la série HTC-m sont assemblés, vérifiés et améliorés grâce à une technologie de fabrication avancée. Ils offrent de bonnes performances de coupe et peuvent répondre aux besoins d'usinage de diverses pièces rotatives. La machine-outil est équipée d'un axe C, d'un porte-outil motorisé, etc., ce qui permet de réaliser diverses méthodes d'usinage telles que le tournage, le fraisage et le perçage.
Série Sm sont des produits à coupe forte qui ont un couple élevé et des besoins pour les automobiles, les moteurs de pompes à eau, etc. une grande rigidité, répondant aux besoins de l'automobile,
Caractéristiques du produit :
1, Haute efficacité
◆ Porte-outil motorisé servo à haut rendement
◆ Contre-pointe servo divisée
◆ Vitesse de déplacement rapide élevée sur deux axes
◆ Configuration optionnelle de l'axe Y pour réaliser plusieurs
traitement intégré en séquence
2, Haute précision
◆ Vis à billes pré-étirées de haute précision
◆ Technologie de compensation d'erreur
◆ Quantification des normes de processus
◆ Normes d'inspection strictes
◆ Technologie de compensation d'erreur
◆ Quantification des normes de processus
◆ Normes d'inspection strictes
3, Haute rigidité

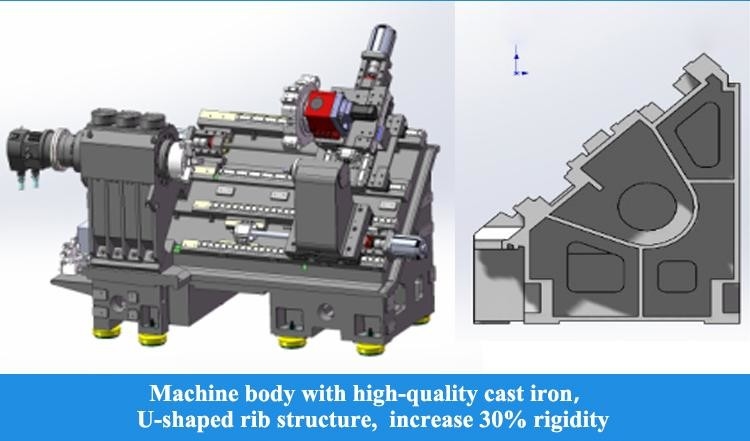

◆ Bâti de machine et autres pièces moulées clés en fonte de haute qualité
◆ Unité de broche à grande portée
◆ Chariot anti-flexion en forme d'arc
◆ Contre-pointe à petite structure de broche
◆ Unité de broche à grande portée
◆ Chariot anti-flexion en forme d'arc
◆ Contre-pointe à petite structure de broche
Détails du produit :
Vitesse de déplacement rapide : 30 m/min
Le servomoteur est directement connecté à la vis à billes via un accouplement, ce qui réduit les liaisons intermédiaires et permet une transmission sans jeu. Les glissières des axes X et Z adoptent des glissières à rouleaux linéaires importées pour garantir une rigidité élevée, de bonnes performances dynamiques et une grande précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.

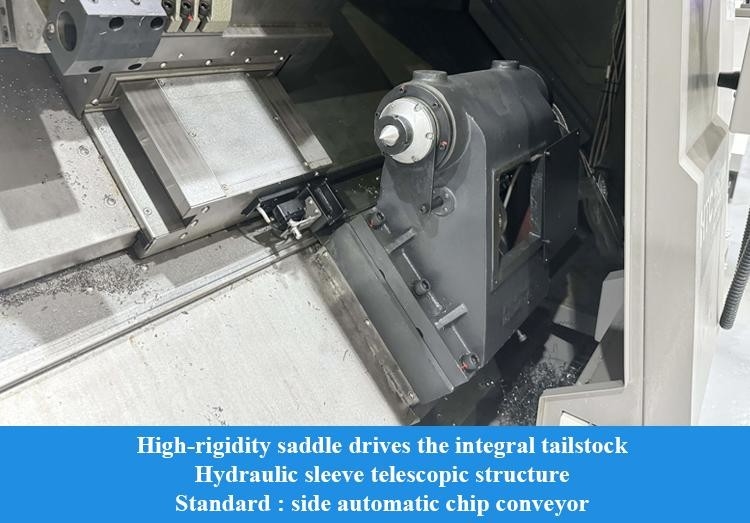

Contre-pointe servo divisée
La contre-pointe peut être déplacée de manière servo optionnelle, ce qui permet de contrôler avec précision et d'ajuster de manière flexible la vitesse de déplacement et la force de serrage de la contre-pointe en fonction des exigences de traitement, permettant à la contre-pointe de s'approcher rapidement de la pièce et de se serrer sans impact, et peut fournir une rétroaction en temps réel sur la position de serrage. améliorer la production et l'efficacité du remplacement. Elle adopte une contre-pointe divisée en haut et en bas, facile à régler la précision et à améliorer l'efficacité de la maintenance.
Structure pré-tendue à double fixation
L'axe X développe une structure de support à double fixation et utilise une vis pré-tendue pour compenser efficacement la déformation de pré-tension et la déformation due à l'augmentation de la température. Il coopère avec une structure d'étanchéité spéciale pour réduire l'augmentation de la température de la vis, obtenant ainsi une grande précision et une grande stabilité d'alimentation de la machine-outil.
Configuration de l'axe Y
Configuration optionnelle de l'axe Y, combinée à une tourelle motorisée BMT, une structure d'axe C de haute précision et une variété de porte-outils motorisés, peut réaliser un usinage de surface complexe en une seule installation.

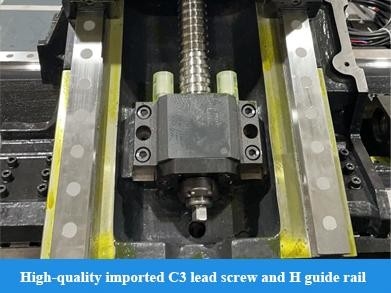

Vis à billes de haute précision
Elle utilise une vis de qualité C3 importée de haute qualité et un rail de guidage de qualité H, et est directement entraînée par un servomoteur pour obtenir une excellente précision de fonctionnement.
Chariot anti-flexion
La portée du rail de guidage est raisonnablement élargie, la structure du système de mouvement est optimisée et le corps principal du chariot du bâti est conçu en forme d'arc pour assurer la rigidité globale des composants importants.

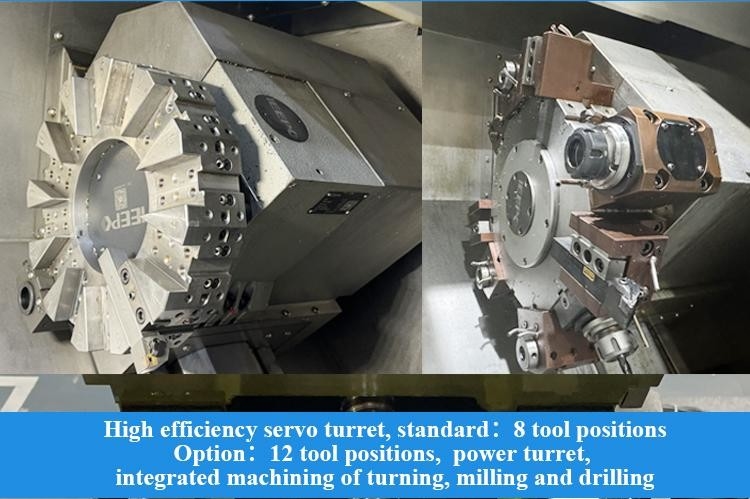

Tourelle motorisée servo efficace
Interface BMT standard, connexion à haute rigidité ; l'outil est entraîné par une interface DIN1809, qui a une transmission fiable et un faible taux de défaillance ; le moteur d'entraînement est monté sur le côté et de structure compacte ; il est équipé d'un axe C de haute précision et d'un dispositif de freinage pour réaliser un usinage intégré à haut rendement de tournage, fraisage et perçage.
Porte-outil à refroidissement interne
Le porte-outil à refroidissement interne et la sortie d'eau du centre de l'outil sont optionnels pour réaliser une évacuation efficace des copeaux lors de l'usinage des trous intérieurs et garantir la qualité de l'usinage
Capacité de fraisage de l'outil entraîné
Matériau de la pièce : HT200
Modèle d'outil : Ф16 foret hélicoïdal
Fraise
État de refroidissement : refroidissement par eau
Paramètres du produit :
Fraise
État de refroidissement : refroidissement par eau
Paramètres du produit :
Matériau de la pièce : HT200
Modèle d'outil : Ф16 foret hélicoïdal
État de refroidissement : refroidissement par eau
Paramètres du produit :
Modèle d'outil : Ф16 foret hélicoïdal
État de refroidissement : refroidissement par eau
Paramètres du produit :
Projet
|
Unité
|
HTC 40Sm/500
|
Diamètre de coupe max.
|
|
mm
|
2870×1920×2000
|
Longueur de coupe max.
|
|
mm
|
2870×1920×2000
|
Diamètre de nage max. au-dessus du banc
|
|
mm
|
2870×1920×2000
|
Diamètre de nage max. sur la glissière
|
|
mm
|
2870×1920×2000
|

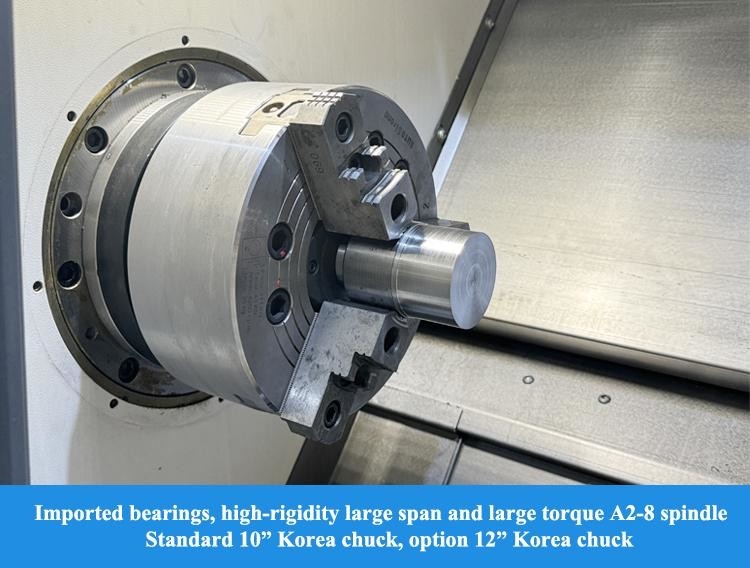

Broche
|
|
Modèle de nez de broche
|
|
|
|
A2-8
|
|
Diamètre intérieur du palier avant
|
|
mm
|
2870×1920×2000
|
Cône de broche et taille du trou
|
|
1:20;Φ70
|
|
Diamètre du trou de broche
|
|
Φ80
|
|
Diamètre de la barre max.
|
|
mm
|
2870×1920×2000
|
Diamètre du mandrin standard
|
|
pouce
|
10
|
Plage de vitesse de broche
|
|
tr/min
|
4000
|
Couple nominal de la broche
|
|
N·m
|
280(600tr/min)
|
Couple max. de la broche
|
|
N·m
|
280(600tr/min)
|
Puissance de sortie du moteur principal en continu/15 min.
|
|
kW
|
15/18.5
|
Axe X/Z
|
|
Déplacement rapide de l'axe X/Z
|
|
|
|
m/min
|
20
|
Course de l'axe X
|
|
mm
|
2870×1920×2000
|
Course de l'axe Z
|
|
mm
|
2870×1920×2000
|
Contre-pointe
|
|
Course de la contre-pointe
|
|
|
|
mm
|
2870×1920×2000
|
Méthode d'entraînement de la contre-pointe
|
|
Glissement du chariot
|
|
Course du manchon de la contre-pointe
|
| mm | 2870×1920×2000 | Précision de positionnement de répétition d'indexation de la tourelle |
| mm | 2870×1920×2000 | Cône du trou conique de la contre-pointe |
| Morse | MT-4 | Tourelle |
|
Type de tourelle
|
|
|
|
Tourelle motorisée horizontale à 12 stations
|
|
Hauteur du centre
|
|
mm
|
2870×1920×2000
|
Précision de positionnement de répétition d'indexation de la tourelle
|
|
Sec.
|
±1.6
|
Taille de l'outil
|
|
mm
|
2870×1920×2000
|
Si l'on peut choisir un outil à proximité
|
|
oui
|
|
Interface du porte-outil motorisé
|
|
BMT55
|
|
Capacité de perçage max.
|
|
mm
|
2870×1920×2000
|
Capacité de fraisage max.
|
|
mm
|
2870×1920×2000
|
Capacité de taraudage max.
|
|
mm
|
2870×1920×2000
|
Autres
|
|
Distance entre le centre de la broche et le sol
|
|
|
|
mm
|
2870×1920×2000
|
Poids net de la machine-outil
|
|
kg
|
4300
|
Dimensions hors tout (LxlxH)
|
|
mm
|
2870×1920×2000
|
Remarque : Les paramètres fournis dans le tableau sont donnés à titre indicatif uniquement. En cas de modification, veuillez vous référer au produit réel.
|
|
NOTRE service :
|
||
1. Assembler et déboguer avant la livraison
2. Répondre dans les 24 heures et procéder au traitement du problème.
3. 1 an de service de réparation gratuit (dommages non humains uniquement).
4. Solution d'entreposage globale fournie
Pourquoi nous choisir :
◆ Sens de la qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures sur 24 en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception structurelle : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous :
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures sur 24 en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception structurelle : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous :
Bienvenue à nous rendre visite !
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.
Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :
Exposition :
FAQ :
Q1. Êtes-vous une société commerciale ou une société de fabrication ?
Nous sommes une société de fabrication.
Q2. Quels sont les principaux produits de votre entreprise ?
Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?
Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.
Q4 : Quelles sont vos conditions de garantie ?
Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?
Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?
Après-vente : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et répertorié dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.
Q8 : Quelles sont les conditions de paiement ?
T/T 30 % d'acompte à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
