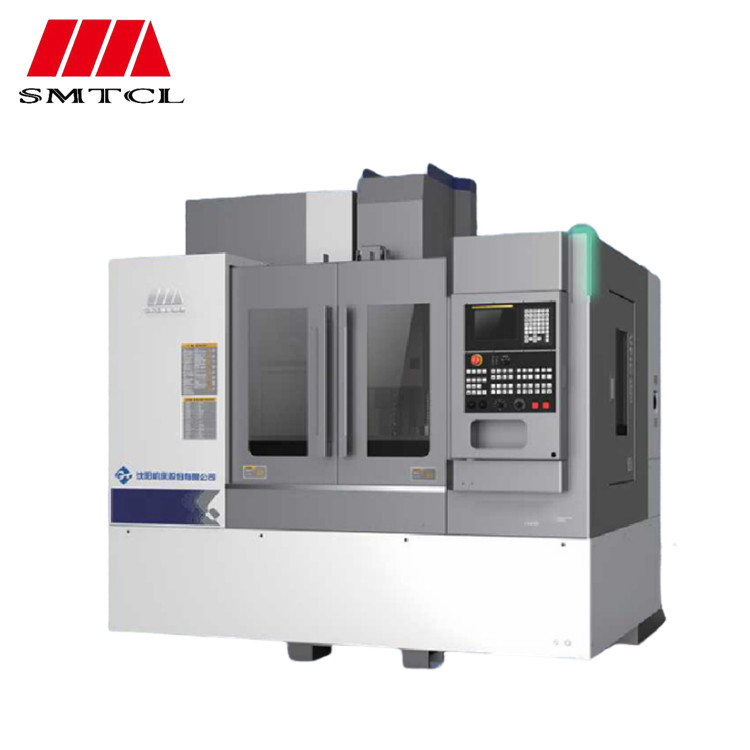

Centre d'usinage vertical SMTCL CNC VMC1000Q Machine de fraisage CNC à 3 axes
Nom de la marque:
SMTCL/SYMG
Numéro de modèle:
VMC 1000Q
Lieu d'origine:
Chine
Attestation:
ISO certification
Quantité minimum de commande:
1 série
Prix:
Négociable
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Taper:: | Verticale | Système de contrôle CNC :: | FANUC, Siemens et GSK |
|---|---|---|---|
| Vitesse d'alimentation (mm/min) :: | 1 à 10000 mm/min | Accracy de positionnement (mm) u:: | 0,006 |
| Répétabilité (X/Y/Z) (mm) :: | 0,004 | Puissance du moteur de broche (kW) :: | 11/15 |
| Capacité du magasin d'outils :: | 24 | Taille de la table (L×W): | 1150 x 500 mm |
| Nom de la marque :: | SYMG, SMTCL | Déplacement sur l'axe X: | 1000mm |
| Déplacement de l'axe Y: | 500 mm | Déplacement de l'axe Z: | 540mm |
| Mettre en évidence |
Centre d'usinage vertical de haute précision,machines de fraisage verticales à cnc,Bonne précision et conservation de la précision |
||
Description du produit
Description du produit :
SMTCL CNC centre d'usinage vertical VMC1000Q perçage des métaux alésage taraudage fraiseuse Cnc 3 axes
Les machines-outils de la série VMC-Q sont le centre d'usinage vertical général de nouvelle génération grâce à une R&D indépendante pour les domaines industriels tels que les machines générales, l'automobile, etc. Grâce à un logiciel de conception et d'analyse professionnel pour une analyse et une optimisation scientifiques et raisonnables, ainsi qu'à une technologie de fabrication et de test avancée pour la vérification et l'amélioration, l'équipement a de bonnes performances de coupe, qui peuvent satisfaire aux exigences de perçage et de fraisage de diverses pièces et fournir aux clients la meilleure expérience de traitement.
CARACTÉRISTIQUES EN UN COUP D'OEIL :

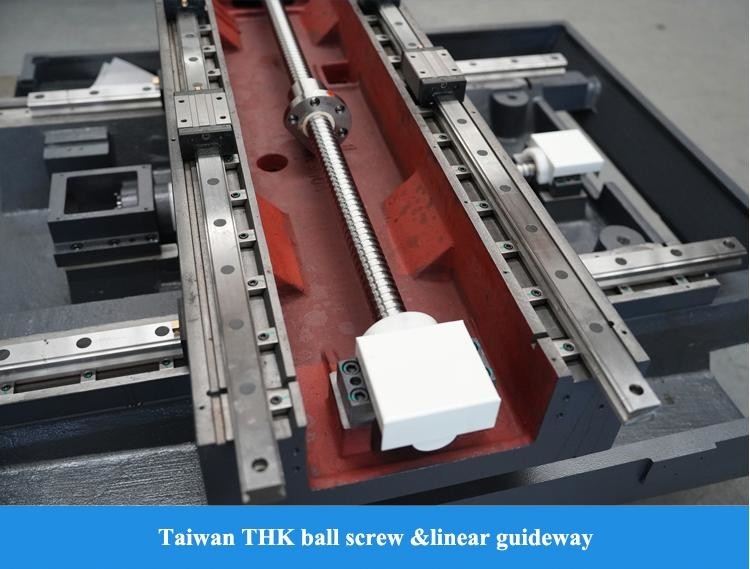

A Vis mère : pré-dessinée La vis mère à trois axes adopte la méthode d'installation à deux extrémités fixes, et avec 40 vis à billes de haute précision de grand diamètre, la meilleure réponse en vitesse et la meilleure précision de positionnement peuvent être obtenues par un traitement de pré-étirement.
B Rail de guidage : rouleau Le rail de guidage linéaire à rouleaux est sélectionné pour trois axes afin d'augmenter la capacité portante et d'améliorer la rigidité et la fiabilité globales de la machine-outil. Le guide linéaire présente de petites vibrations à haute vitesse et aucun glissement à basse vitesse pour garantir la précision de l'usinage.
Broche C : broche haute vitesse 10 000 tr/min, roulements spéciaux P4 importés, haute précision, haute rigidité ; L'arbre principal a réussi le test de correction d'équilibre dynamique avant de quitter l'usine.
D Poupée : haute rigidité Conception de boîte de broche à structure haute rigidité, améliore la résistance à la coupe de la machine-outil et réduit efficacement les vibrations de la broche, pour assurer la précision d'usinage et la finition de surface des pièces.
Pilier E : type à chevrons Structure classique de type « humain », solide et stable, maintient efficacement la stabilité du traitement et la capacité de charge lors d'un déplacement à grande vitesse.
Lit F : grande inclinaison. Grand lit à angle d'inclinaison, favorise efficacement l'élimination des débris. L'intérieur du lit adopte une conception de structure de type boîte, solide et fiable, améliorant efficacement la rigidité et la stabilité du produit.
Caractéristique 1 : Stable et fiable – Tests complets, performances constantes grâce à des tests comparatifs
7 ensembles d'équipements de test de performances par lots, 7 ensembles d'équipements de test de coupe
22 éléments de test de performance et 25 éléments de test de coupe par équipement
Évaluation par un tiers : niveau de performance inégalé
Caractéristique 2 : Capacité d'usinage de haute qualité - Haute précision, technologie de contrôle des marques de joint d'outil ; état de surface élevé, rugosité Ra 0,8 μm
Nom de la pièce : éprouvette de marquage de joint d'outil
Industrie : Véhicules à énergies nouvelles, robotique ; matériau (AL6061)
Dimensions de la pièce : 200×150×20mm
Difficultés de processus :
* Marques de joint d'outil sur la surface de la pièce
* Teste la broche de la machine et la stabilité de l'usinage
* Exigences de qualité de surface
Caractéristique 3 : Capacité d'usinage de précision ultra-micro - Haute stabilité, usinage à l'aiguille fine de φ0,08 mm
Nom de la pièce : usinage de gravure D0,2 mm.
Industrie : Semi-conducteurs, médical, etc. ; matériel: AL7075
Dimensions de la pièce : φ40×30mm
Difficultés de processus :
* Faible rigidité de la position d'usinage, sujette aux déformations
* Teste le contrôle et la stabilité de l'avance des machines-outils
* Contrôle précis du faux-rond et du réglage de l'outil
* Technologie d'élimination des bavures de surface
SPÉCIFICATIONS DU PRODUIT :
Principales spécifications techniques
Principaux paramètres techniques
Standard
1. Système de contrôle FANUC OI-MF TYPE(5)β
2. Broche de 10 000 tr/min, courroie connectée.
3. Magasin d'outils de manipulation de 24 disques
4. Réservoir d'eau + puce de rinçage du lit
5. Pistolet à air propre, lampe de travail, voyant d'avertissement
Facultatif
1. Fanuc Oi-MF TAPE(l)βsystème
2. Fanuc Oi-MF TAPE(l)αsystème
3. Système CNC Siemens 828D
4. Broche mécanique à connexion directe de 12 000 tr/min
5. 16 000 tr/min, broche motorisée 24 000
6. Plateau tournant 4ème axe
7. Refroidissement à l'intérieur de 2MPa, 3MPa,5MPa,7MPa
8. Séparateur huile-eau
9. Extracteur de copeaux de chaîne
10. Pistolet à eau propre
11. Inspection des outils et des pièces
12 .porte automatique
13. Serrure de sécurité
14. Armoire électrique et climatisation
Précision principale
La précision de la machine met en œuvre la norme d'acceptation GB/T18400.2-2010 Norme d'acceptation pour la précision de positionnement des machines-outils et la précision de positionnement répété GB/T18400.4-2010
Configuration principale
Configuration principale de la machine-outil et liste des pièces achetées
Pourquoi nous choisir :
◆ Sens de la qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + histoire de R&D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté d'une capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et la facilité d'entretien
◆ Notre principe de conception de structure : maintenance et installation faciles, maintenance à faible coût, n'affecte pas la production
À propos de nous:
Bienvenue à nous rendre visite !
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous disposons de plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous disposons de plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils. Le premier tour, la première perceuse et la première aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons pour mission de fournir des machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :
Exposition:
FAQ :
T1. Êtes-vous une entreprise commerciale ou une entreprise manufacturière ?
Nous sommes une entreprise manufacturière.
Q2. Quels sont les principaux produits de votre entreprise ?
Nous nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la perceuse, la perceuse radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou une SPM (machine à usage spécial) ?
Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'augmenter l'efficacité.
Q4 : Quelles sont vos conditions de garantie ?
Nous fournirons un remplacement pour les pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?
Pr-vente : Solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : service en ligne 7 jours sur 24, guidage à distance de l'installation, connexion au système logiciel client
Q6 : Pourquoi choisir votre entreprise ?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont
réalisé entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer du personnel technique dans notre entreprise et diriger nos travailleurs à l’étranger ?
Nous pouvons fournir ce genre de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tous ces éléments peuvent être cités et répertoriés dans le contrat. Le vendeur coopérera avec l’acheteur pour s’occuper de la préparation du visa et de l’installation avant de partir à l’étranger.
Q8 : Quelles sont les conditions de paiement ?
Paiement initial T/T 30 % lors de la commande, paiement du solde 70 % avant expédition. lettre de crédit irrévocable à vue
Points forts du produit
Description du produit : SMTCL CNC centre d'usinage vertical VMC1000Q perçage des métaux alésage taraudage fraiseuse Cnc 3 axes Les machines-outils de la série VMC-Q sont le centre d'usinage vertical général de nouvelle génération grâce à une R&D indépendante pour les domaines industriels tels que ...
