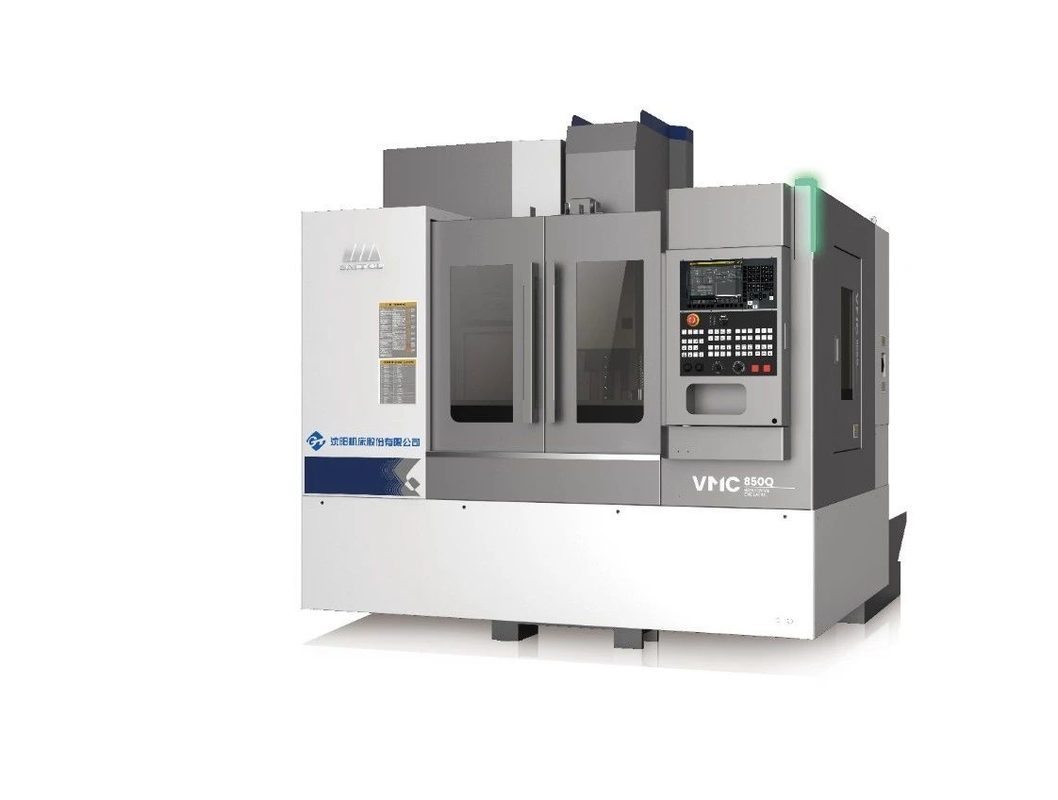

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant

Machine de fraisage CNC verticale à 4 axes

Machine à fraisage CNC à lit de coulée intégral

VMC 850 Centre d'usinage vertical CNC

Lieu d'origine:

Chine

Nom de marque:

SMTCL/SYMG

Certification:

ISO certification

Numéro de modèle:

VMC 850Q

Nous contacter
Demandez un devis
Détails du produit
Le type::
Verticale
Système de contrôle de commande numérique par ordinateur ::
FANUC, Siemens
Vitesse d'alimentation (mm/min) ::
1 à 10000 mm/min
Accracy de positionnement (mm) u::
0,006
Répétabilité (X/Y/Z) (millimètre) ::
0,004
Puissance de moteur d'axe (kilowatt) ::
11/15
Capacité de magazine d'outil ::
24
Taille de la table (L×W):
1000x500mm
Nom de marque::
SYMG, SMTCL
Voyage par axe X:
850 mm
Voyage d'axe des ordonnées:
500 mm
Voyage par axe Z:
540 mm
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
Négociable
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
L/C,T/T,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 0

Centre d'usinage vertical CNC VMC850Q 3 axes SMTCL, Fraiseuse CNC 4 axes avec plateau tournant
Les machines-outils de la série VMC-Q sont la nouvelle génération de centres d'usinage verticaux généraux grâce à la R&D indépendante pour des domaines industriels tels que la mécanique générale, l'automobile, etc. Grâce à un logiciel de conception et d'analyse professionnel pour une analyse et une optimisation scientifiques et raisonnables, ainsi qu'à une technologie de fabrication et de test avancée pour la vérification et l'amélioration, l'équipement a de bonnes performances de coupe, ce qui peut satisfaire aux exigences de perçage et de fraisage de diverses pièces et offrir aux clients la meilleure expérience de traitement.
CARACTÉRISTIQUES EN UN CLIN D'ŒIL
VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 1

1, Conception à haute rigidité et haute stabilité

* Lit de coulée intégral à haute résistance

* Guidage à rouleaux de classe P à trois axes

* Colonne en chevrons à longue portée





2, Bonne précision et maintien de la précision

* Vis mère C3 pré-étirée

* Technologie de symétrie thermique

* Technologie de compensation d'erreur





3, Sécurité, protection de l'environnement, productivité efficace

* Déplacement rapide à trois axes 48 m/min

* Broche directe 12000 tr/min

* Extracteur de copeaux à double spirale du lit


VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 2
A Vis mère : pré-étirée La vis mère à trois axes adopte la méthode d'installation des deux extrémités fixes, et avec une vis à billes de haute précision de grand diamètre 40, la meilleure réponse de vitesse et la précision de positionnement peuvent être obtenues par un traitement de pré-étirage.
VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 3
B Rail de guidage : rouleau Un rail de guidage linéaire à rouleaux est sélectionné pour les trois axes afin d'augmenter la capacité de charge et d'améliorer la rigidité et la fiabilité globales de la machine-outil. Le guidage linéaire a de faibles vibrations à grande vitesse et pas de fluage à basse vitesse pour assurer la précision d'usinage.

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 4
C Broche : 10000 tr/min Broche haute vitesse de 10000 tr/min, roulements importés spéciaux P4, avec haute précision, haute rigidité ; L'arbre principal a passé le test de correction d'équilibrage dynamique avant de quitter l'usine.

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 5
D Tête de broche : haute rigidité Conception de la boîte de broche à structure à haute rigidité, améliore la résistance à la coupe de la machine-outil et réduit efficacement les vibrations de la broche, pour assurer la précision d'usinage et la finition de surface des pièces.

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 6
E Montant : type en chevrons Structure classique de type "humain", solide et stable, maintient efficacement la stabilité de traitement et la capacité de charge à déplacement à grande vitesse.

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 7
F Lit : grande inclinaison Lit à angle d'inclinaison important, favorise efficacement l'élimination des débris. L'intérieur du lit adopte une conception de structure de type boîte, qui est solide et fiable, améliorant efficacement la rigidité et la stabilité du produit.

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 8
VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 9

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant 10

SPÉCIFICATIONS DU PRODUIT

Principales spécifications techniques

Principaux paramètres techniques
Article
Unité
Spécifications
Capacité
Course de l'axe X
mm
850
Course de l'axe Y
mm
5000
Course de l'axe Z
mm
540
Nez de broche à la surface de la table
mm
120-660
Nez de broche à la surface de la colonne
mm
640
Table de travail
Taille de la table (L×L)
mm
1000×500
Charge maximale sur la table
kg
600
Taille de la rainure en T
mm
18×5
Broche
Vitesse de la broche
tr/min
10000
Cône de broche/tige de broche
mm
Cône 7/24
BT40
Moteur de broche
kW
11/15
Couple de sortie maximal
N.m
52.5/95.5
Type d'entraînement de la broche

Courroie synchrone
Vitesse d'avance
Avance rapide X,Y,Z
M/min
48/48/48
Vitesse d'avance de coupe maximale
M/min
20
A.T.C
Capacité de stockage d'outils
pc
Type bras 24
Diamètre maximal de l'outil
mm
150(80)
Longueur maximale de l'outil
mm
300
Temps de changement d'outil (T-T)
sec
2.5
Précision
Précision de positionnement X/Y/Z
mm
0.008/0.006/0.006
Répétabilité de positionnement X/Y/Z
mm
0.005/0.004/0.004
Autres
Dimensions hors tout (L×l×H)
mm
2940×3450×3050
Poids net de la machine
kg
5100
Puissance totale requise
KVA
18


Standard

1. Système de contrôle FANUC OI-MF TYPE(5)β 2. Broche 10000 tr/min, connectée par courroie 3. Magasin d'outils à manipulateur à 24 disques 4. Réservoir d'eau + copeaux de rinçage du lit 5. Soufflette à air comprimé, éclairage de travail, voyant d'avertissement

Optionnel

1. Système Fanuc Oi-MF TAPE(l)βsystème2. Système Fanuc Oi-MF TAPE(l)αsystème3. Système CNC Siemens 828D 4. Broche mécanique à connexion directe 12000 tr/min 5. Broche motorisée 16000 tr/min, 24000 tr/min 6. Plateau tournant du 4ème axe 7. Refroidissement interne 2MPa, 3MPa, 5MPa, 7MPa 8. Séparateur huile-eau 9. Extracteur de copeaux à chaîne 10. Pistolet à eau propre 11. Inspection des outils et des pièces 12 .porte automatique13. Verrou de porte de sécurité 14. Armoire électrique et climatisation

Précision principale

La précision de la machine met en œuvre la norme d'acceptation GB/T18400.2-2010 Norme d'acceptation pour la précision de positionnement et la précision de positionnement répétée GB/T18400.4-2010
Éléments d'inspection
Norme d'usine
Précision d'usinage
IT6
Précision de positionnement
Axe X (mm)
0.008
Axe Y (mm)
0.006
Axe Z (mm)
0.006
Précision de positionnement répétée
Axe X (mm)
0.005
Axe Y (mm)
0.004
Axe Z (mm)
0.004

Configuration principale

Configuration principale de la machine-outil et liste des pièces achetées
Article
Spécifications
Marque
Remarques
Système CNC
FANUC Oi-MF PLUS TYPE(5)
FANUC

Moteur principal
βiI 8/12000-B
FANUC

Moteur de l'axe X
βiSc 12/3000-B
FANUC

Moteur de l'axe Y
βiSc 12/3000-B
FANUC

Moteur de l'axe Z
βiS 22B/3000-B
FANUC

Roulement à vis de l'axe X
30×62×15
NSK/FAG/NACHI/NTN

Roulement à vis de l'axe Y
30×62×15
NSK/FAG/NACHI/NTN

Roulement à vis de l'axe Z
30×62×15
NSK/FAG/NACHI/NTN

Vis à billes de l'axe X
φ40×16,C3
THK/PMI/HIWN

Vis à billes de l'axe Y
φ40×16,C3
THK/PMI/HIWN

Vis à billes de l'axe Z
φ40×16,C3
THK/PMI/HIWN

Glissière de l'axe X
35
THK/REXROTH/PMI/HIWN

Glissière de l'axe Y
45
THK/REXROTH/PMI/HIWN

Glissière de l'axe Z
45
THK/REXROTH/PMI/HIWN
