CW6180D Universal Manuel de tournage de tour de métal Largeur du lit 550mm Lit à écart horizontal tour de machine
Détails du produit
| Nom de marque: | HD | Numéro de modèle: | Le nombre total d'équipements utilisés est de: |
|---|---|---|---|
| CNC ou pas: | Manuel | Mot clé: | Machine à tourner manuelle |
| Max. Faites glisser la couche sur le lit.: | 840mm | Max.swing dia over chariot: | 560 mm |
| Largeur de lit: | 550 mm | Alésage de broche: | 105 mm/128 mm |
| Mettre en évidence |
Machine à tourner à lit à espace horizontal,Le tour manuel en métal universel,Largeur du lit 550 mm |
||
Description du produit
Description du produit:
Caractéristiques du produit:

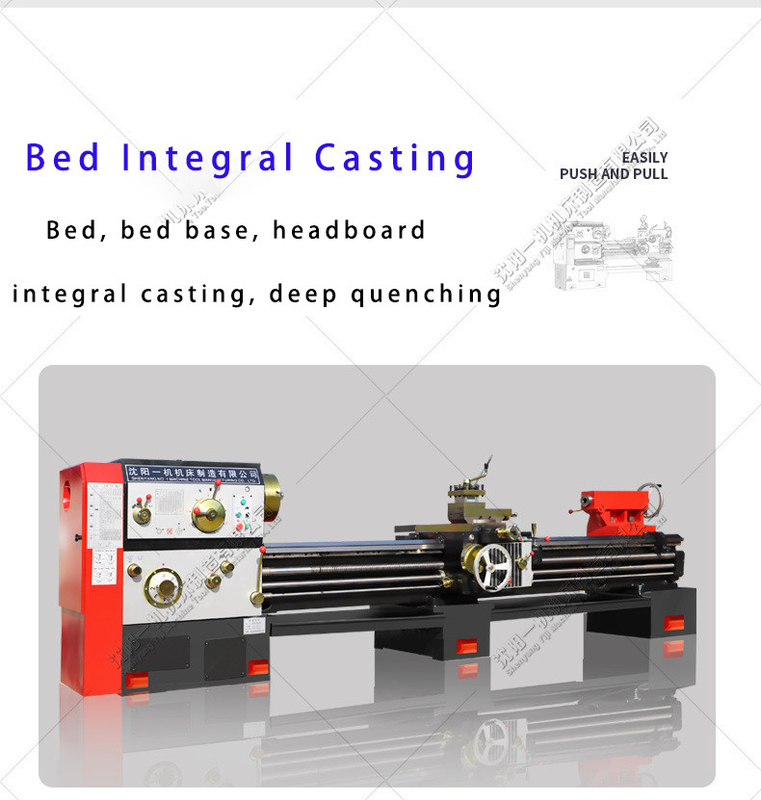

1"Le pied de lit est une structure intégrale, après la coulée et le traitement rugueux sont des traitements de vieillissement pour assurer la rigidité structurelle de l'ensemble de la machine;d'une dureté inférieure ou égale à HRC52, la profondeur n'est pas inférieure à 3 mm, et toute la machine a une bonne stabilité.
2La conception de la structure est raisonnable, pour assurer que la machine a une rigidité statique et dynamique suffisante; l'utilisation de technologies de pointe pour assurer que le système a une bonne qualité, faible bruit,faible vibration.
3"Belle forme, forte visibilité, en conformité avec le principe de l'ergonomie; la pièce est facile à régler, facile à utiliser et à entretenir.

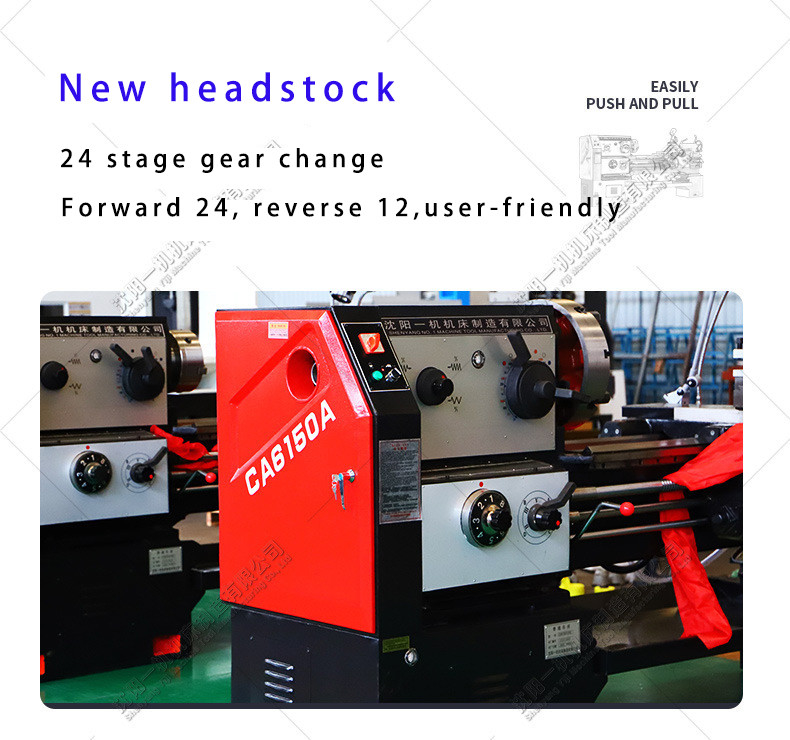

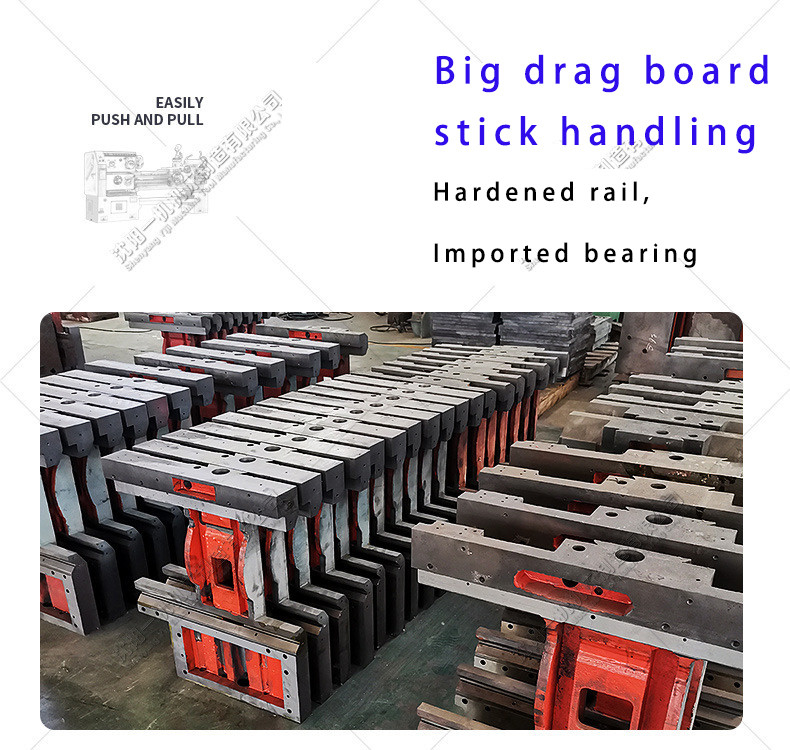

4"Les parties principales du lit, la boîte de tête, la plaque de remorquage, le siège arrière, etc. sont fabriqués à partir de pièces moulées à séchage dense en sable de résine de haute qualité, et ensuite, par vieillissement naturel et vieillissement artificiel,pour assurer que les parties principales de la machine-outil présentent une faible déformation et une grande stabilité.
5L'arbre principal adopte une structure à trois supports, une portée raisonnable, un faible bruit, une faible chaleur, une bonne rétention de précision.
6La plage de vitesse de la broche est large, le mouvement est stable, la hausse de température est faible, la transmission est pratique et fiable.
7"L'engrenage de transmission principal adopte une surface à dents dures et un traitement à dents de broyage pour garantir qu'il possède les caractéristiques d'une grande précision, d'un fonctionnement en douceur et d'un faible bruit.
8"Grande puissance de coupe, efficacité de traitement élevée.
9, Le système d'alimentation définit un embrayage de sécurité, la charge est trop grande ou défaillance, peut jouer un rôle de protection de la sécurité.
10Configurer une variété d'accessoires pour les utilisateurs.
Détails du produit:
|
Je ne veux pas.
|
Nom de l'article
|
Le numéro de série CW6180D
|

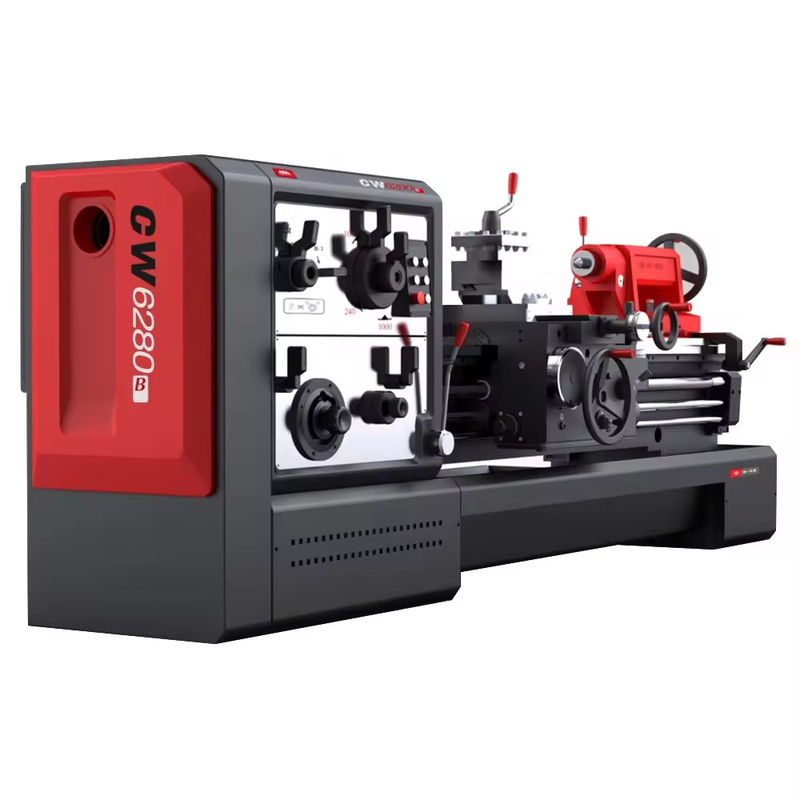

Le numéro de série CW6280
|
|
1
|
Hauteur du centre de la broche au lit
|
Pour les véhicules à moteur
|
|
|
2
|
Max, tourne-toi sur le lit.
|
840 mm
|
|
|
3
|
Max. diamètre de balancement dans l'espace
|
|
Pour les véhicules à moteur
|
|
4
|
Longueur effective de l'écart
|
|
340 mm
|
|
5
|
Max, tourne sur le toboggan.
|
F560 mm
|
|
|
6
|
Distance entre les centres
|
1500,2000,3000,4000,5000,6000,8000,10000,12000
|
|
|
7
|
Max. Longueur de la pièce
|
1250,1750,2750,3750,4750,5750,7750,9750,11750
|
|
|
8
|
Largeur du lit
|
550 mm
|
|
|
9
|
Charge maximale
|
3 000 kg
|
|
|
10
|
Puissance du moteur principal
|
Distance entre les centres ≤ 6000 mm 11 kW; ≥ 8000 mm 15 kW
|
|
|
11
|
Diamètre du fuseau à travers le trou
|
À l'intérieur de l'appareil, le couvre-chef doit être placé en position verticale.
|
|
|
12
|
Type de nez à broche
|
C11, A2-11 (facultatif)
|
|
|
13
|
Taper de l'ouverture du fuseau
|
Pour les produits de la catégorie "A"
|
|
|
14
|
Plage de vitesse de la broche
|
8 à 1100 r/min
|
|
|
15
|
Mode et série de changement de vitesse de la broche
|
bandes manuelles 18
|
|
|
16
|
Puissance du moteur rapide
|
1.1 kW
|
|
|
17
|
Vitesse de déplacement rapide transversale
|
2 m/min
|
|
|
18
|
Vitesse de déplacement rapide longitudinale
|
4 m/min
|
|
|
19
|
Alimentation longitudinale
|
64 types, de 0,1 à 24,3 mm
|
|
|
20
|
Alimentation transversale
|
64 espèces, 1/2 de l'alimentation
|
|
|
21
|
fils métriques
|
50 espèces, 1 à 240 mm
|
|
|
22
|
fils de système à pouces
|
43 espèces, 1/16 à 19TPI
|
|
|
23
|
fils de trame diamétraux
|
42 espèces, 1/8 à 30DP
|
|
|
24
|
fils modulaires
|
53 espèces, 0,5 à 120 m
|
|
|
25
|
Méthode de révélation par glissement supérieur
|
manuel, automatique
|
|
|
26
|
Maximum de déplacement de la glissière
|
240 mm
|
|
|
27
|
Taille de la barre d'outils
|
32*32 mm
|
|
|
28
|
Angle de rotation du chariot
|
± 90°
|
|
|
29
|
Voyage en manche de la queue
|
300 mm
|
|
|
30
|
Diamètre de la pochette de la queue
|
F100 mm
|
|
|
31
|
Centre de la queue
|
MT6
|
|
Notre service:
1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
