Qualité Tour universel SMTCL CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage usine

Tour universel SMTCL CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage

Name: Tour universel SMTCL CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: Le numéro de série CW6180B
Availability: InStock

Nom de la marque: SMTCL

Numéro de modèle: Le numéro de série CW6180B

Lieu d'origine: La Chine

Attestation: CE ISO certification

Quantité minimum de commande: 1

Capacité d'approvisionnement: 50 ensembles par mois

Les étiquettes

Machine conventionnelle de tour de CDE-A

Machine conventionnelle horizontale de tour

Machine de rotation de tour en métal manuel

Détails du produit

Nom de marque:	HD	Numéro de modèle:	Le numéro de série CW6180B
CNC ou pas:	Manuel	Mot clé:	Machine à tourner manuelle
Max. Faites glisser la couche sur le lit.:	840mm	Max.swing dia over chariot:	560 mm
Largeur de lit:	600mm	Alésage de broche:	105 mm/128 mm
Mettre en évidence	Machines à tour universel lourdes , Machine à tourner manuellement en métal horizontal , Le tour manuel métallique classique

Description du produit

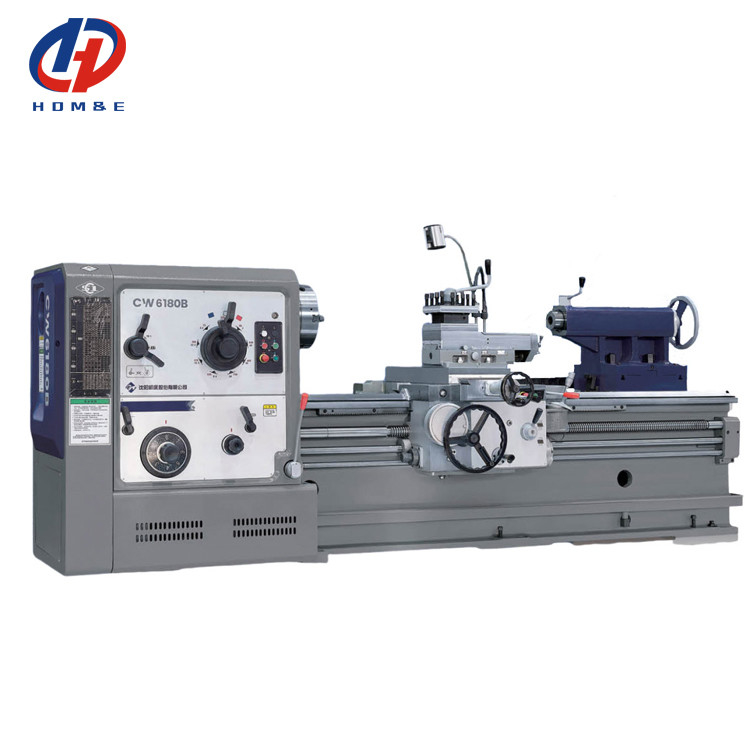

Tour universel SMTCL CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage 0

Description du produit :

Tour universel CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage

Tour horizontal ordinaire de la série CW6180B Le lit du tour adopte la structure combinée d'un caisson et d'une barre inclinée dans la plaque à double nervure de la paroi latérale de largeur et la plaque à nervure intérieure, et la rigidité globale est d'un tiers supérieure à celle de la structure de nervure de porte à paroi simple ; Cette série de machines-outils convient au traitement de la fonte, de l'acier et de divers métaux non ferreux et autres matériaux.

La série de tours peut entreprendre toutes sortes d'opérations de tournage, telles que des surfaces cylindriques internes ou externes, des surfaces coniques, des surfaces de révolution et des surfaces d'extrémité ainsi que des filetages métriques, des filetages en pouces, des modules et des filetages à pas diamétral. Ils peuvent également broder des rainures d'huile et des rainures de clavette.

Caractéristiques du produit :

Nouvelle apparence

La version améliorée de l'apparence est un hybride parfait de conception ergonomique et de configuration sophistiquée de la machine.
La qualité du produit a été améliorée grâce à l'adoption de nouveaux matériaux.

Opération facile

Les poignées et les volants sont conçus de manière intuitive afin que la machine soit facile à utiliser, agréable au toucher et conviviale. Les opérations de panne pour la machine pourraient être réduites
efficacement par la couleur mise en évidence et la disposition raisonnable de la machine.

Coupe puissante

CW6180B est un modèle de machine de base avec une largeur de lit de600mm. Le lit intégré de type plancher combiné à une construction stable à barres diagonales est adapté à la rigidité structurelle élevée de sa catégorie. Une coupe à couple important peut être réalisée grâce à un moteur à couple élevé (11 kW) combiné à une poupée à vitesse de réduction optimisée.

Performances fiables

La machine est fabriquée avec des équipements de fabrication avancés.
Le processus de production suit strictement les SOP et est sous le contrôle strict du système IS09000 QC afin de garantir ses performances d'usinage fiables.

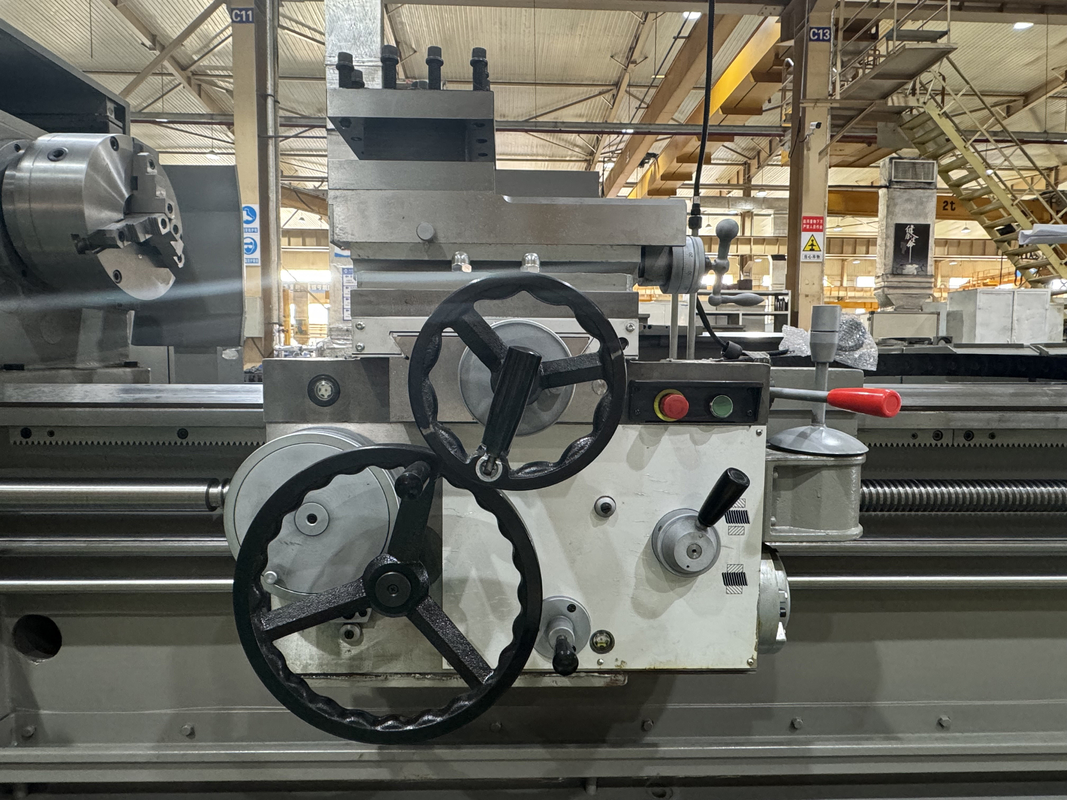

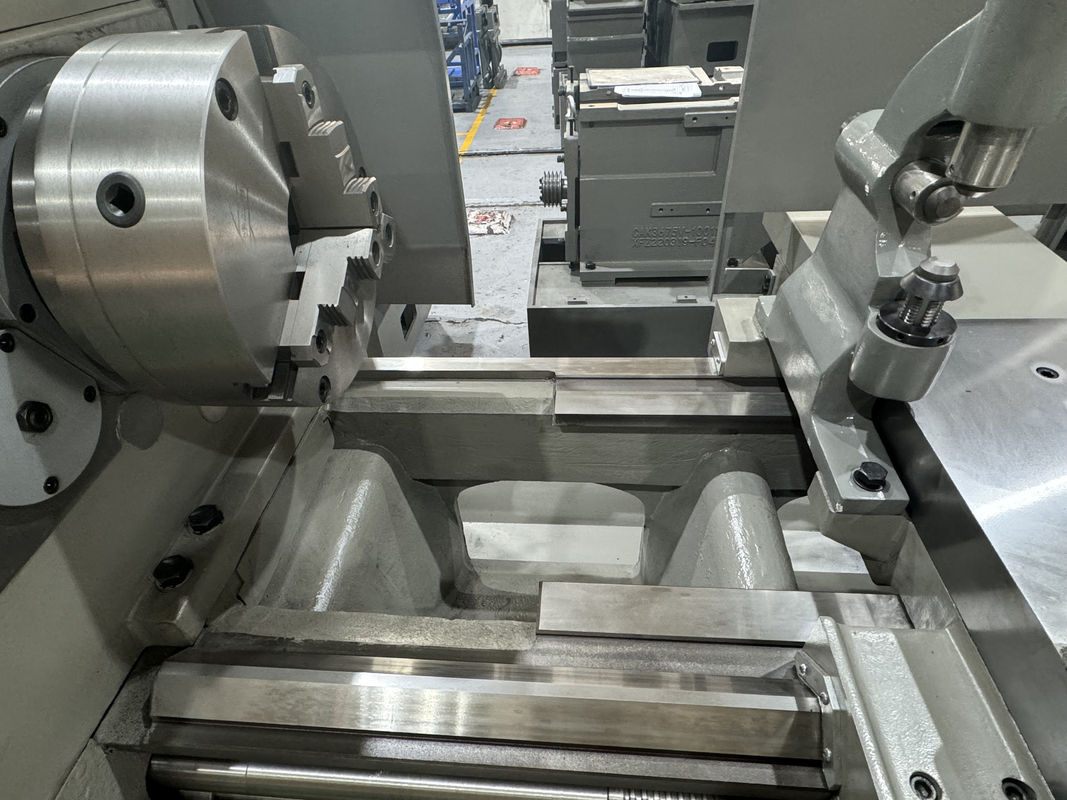

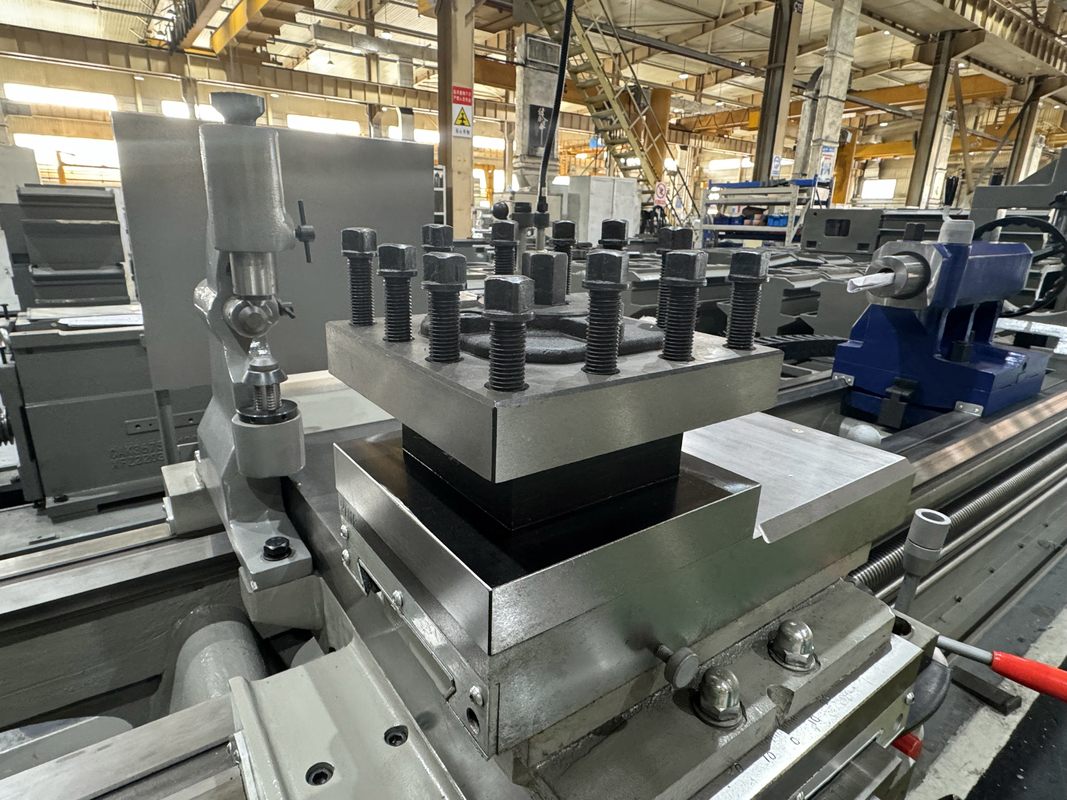

Détails du produit :

Tour universel SMTCL CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage 1

Paramètres du produit :

Article	Unité	CW6180B
Max. Diamètre de balançoire au-dessus du lit	mm	Φ800
Max. Diamètre de pivotement sur la tourelle	mm	Φ480
Max.Longueur de la pièce	mm	1500/3000
Diamètre d'oscillation maximum et largeur effective dans l'espace	mm	Φ1000/310
Diamètre d'alésage de broche et type de tête de broche		Φ104/D11
Cône du nez et du centre de la broche		120, 1h20. Morse 5#
Pas et plage de vitesses de broche	tr/min	18 vitesses 5.4-720
Étapes et gamme d'avances longitudinales	mm/j	64 flux 0,06-24,3
Portée 1:1	mm/j	0,1-1,52
Portée 16:1	mm/j	1,6-24,3
Gamme d'alimentation fine avec changement de vitesse	mm/j	0,05-0,912
Rapport entre l'alimentation transversale et l'alimentation longitudinale		1/2
Traversée rapide de la selle	mm/min	4000
Pas de vis mère		12 (métrique):1/2'' (système en pouces)
Nombre, plage de métrique	mm	50 sortes 1-240
Numéro de filetage, plage de filetage Whitworth	tpi	26 sortes 14-1
Numéro, plage de module	mm	53 sortes 0,5-120
ThreadNumber, plage de filetage à pas diamétral	DP	24 sortes 28-1
Max. Course transversale du coulisseau inférieur	mm	500
Max.Travel de la glissière supérieure	mm	200

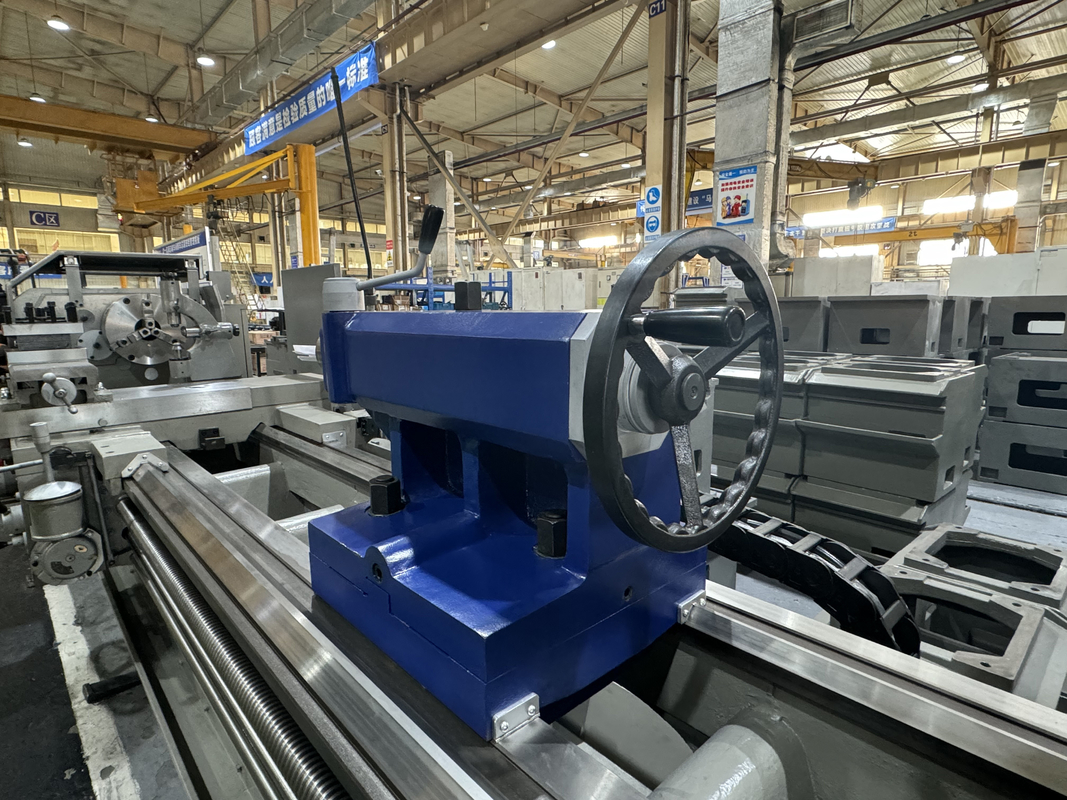

Déplacement de la plume de contre-pointe	mm	250
Cône de la plume de contre-pointe		Morse 5#
Largeur du guide du lit et dureté de trempe	mm	550RC52
Puissance du moteur principal	KW	15/11
Puissance moteur rapide	KW	1.1
Puissance du moteur de la pompe à liquide de refroidissement	W	180
Poids net	kilos	4900
Dimension hors tout	mm	3660x1450x1630
Max. Charge de pièce	T	2.5 (configuration standard)

Configuration standard :
1. Moteur principal : YE3-160M-4 11 kW
2. Moteur rapide : NJ12-4
3. Pompe de refroidissement : YSB2-50

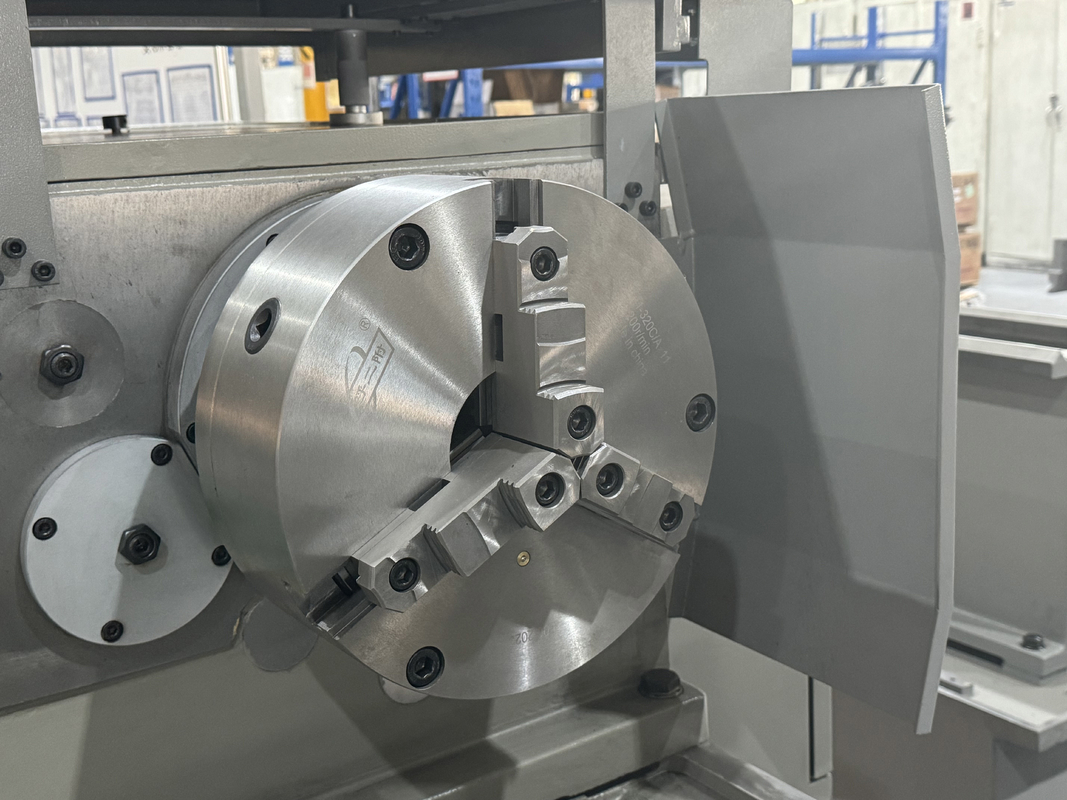

4. Mandrin : K11 315C/A211.

5.Roulement d'arbre principal :

(1)NN3032K/P5 160X240X60

(2)NN3026K/P5130X200X52
(3)6028 140X210X33

Configuration sélective :

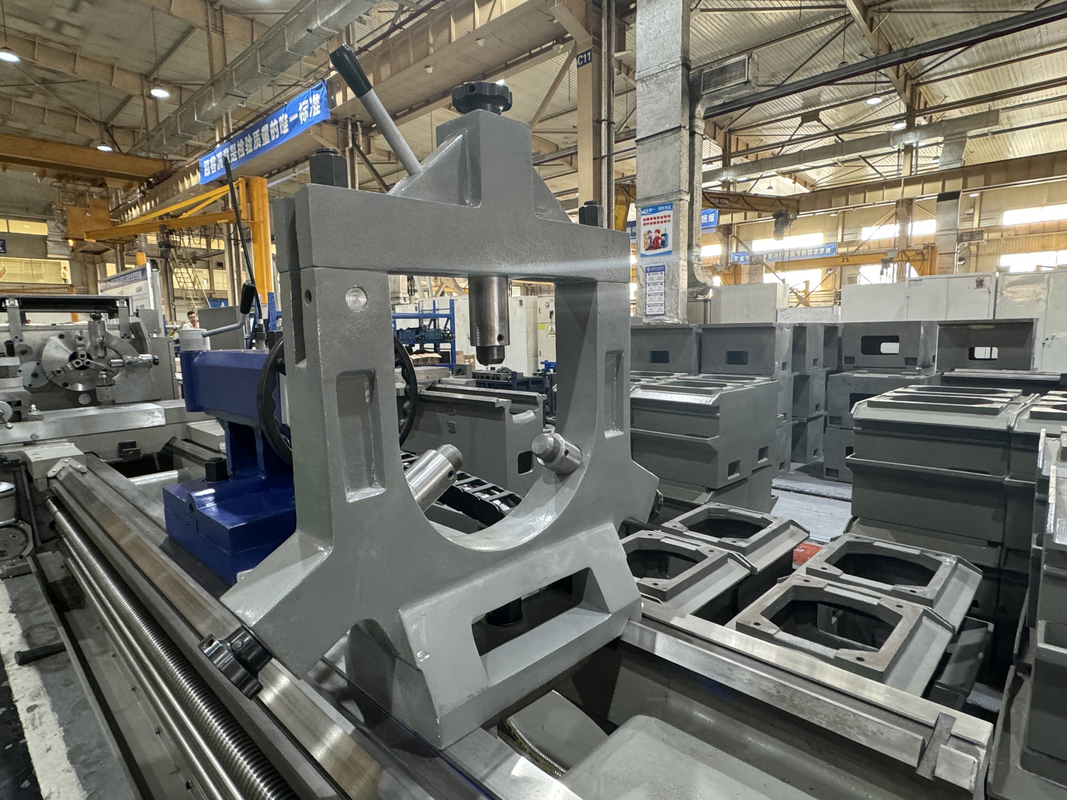

1. Repos stable Φ40-Φ350
2. Suivez le repos Φ50-Φ220
Mandrin à 3 mors de 3.Φ400 mm
Mandrin à 3 mors de 4.Φ500 mm
Mandrin à 4 mors de 5.Φ400 mm
Mandrin à 4 mors de 6,Φ500 mm
Mandrin à 4 mors de 7.Φ630 mm
8.Centres en direct Morse NO.5
Plaque frontale 9.Φ650mm

NOTRE Prestation :

Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée

2. Plus de 100 contrôles de processus de production

3. Plus de 200 éléments d'inspection
4. Traitement des échantillons de chaque machine
5. Essai de 72 heures avant la livraison

Pourquoi nous choisir :

◆ Sens de la qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + histoire de R&D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté d'une capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et la facilité d'entretien
◆ Notre principe de conception de structure : maintenance et installation faciles, maintenance à faible coût, n'affecte pas la production

À propos de nous:

Bienvenue à nous rendre visite !

Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous disposons de plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils. Le premier tour, la première perceuse et la première aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons pour mission de fournir des machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !

Notre usine :

Tour universel SMTCL CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage 3

Exposition:

Tour universel SMTCL CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage 4

FAQ :

T1. Êtes-vous une entreprise commerciale ou une entreprise manufacturière ?

Nous sommes une entreprise manufacturière.

Q2. Quels sont les principaux produits de votre entreprise ?

Nous nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la perceuse, la perceuse radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou une SPM (machine à usage spécial) ?

Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'augmenter l'efficacité.

Q4 : Quelles sont vos conditions de garantie ?

Nous fournirons un remplacement pour les pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.

Q5. Quels sont les services ?
Pr-vente : Solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : service en ligne 7 jours sur 24, guidage à distance de l'installation, connexion au système logiciel client

Q6 : Pourquoi choisir votre entreprise ?

Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont
réalisé entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.

Q7 : Votre entreprise peut-elle envoyer du personnel technique dans notre entreprise et diriger nos travailleurs à l’étranger ?

Nous pouvons fournir ce genre de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tous ces éléments peuvent être cités et répertoriés dans le contrat. Le vendeur coopérera avec l’acheteur pour s’occuper de la préparation du visa et de l’installation avant de partir à l’étranger.

Q8 : Quelles sont les conditions de paiement ?

Paiement initial T/T 30 % lors de la commande, paiement du solde 70 % avant expédition. lettre de crédit irrévocable à vue

Points forts du produit

Description du produit : Tour universel CW6180B, haute rigidité, largeur de lit de 600mm, moteur robuste, Machine de tournage Tour horizontal ordinaire de la série CW6180B Le lit du tour adopte la structure combinée d'un caisson et d'une barre inclinée dans la plaque à double nervure de la paroi lat...
