Machine de fraisage et de perçage à grande capacité à base de gant SMTCL GMC2060 3 axes
Détails du produit
| Features: | Heavy Boring And Milling Machine | Nom de marque: | SMTCL |
|---|---|---|---|
| Model Number: | GMC2060RV | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Machining Center | ||
| Mettre en évidence |
Centre d'usinage de grille de travail lourd,Machine de fraisage à freinage à poignée,Machine à fraisage à trémie CNC à 3 axes |
||
Description du produit

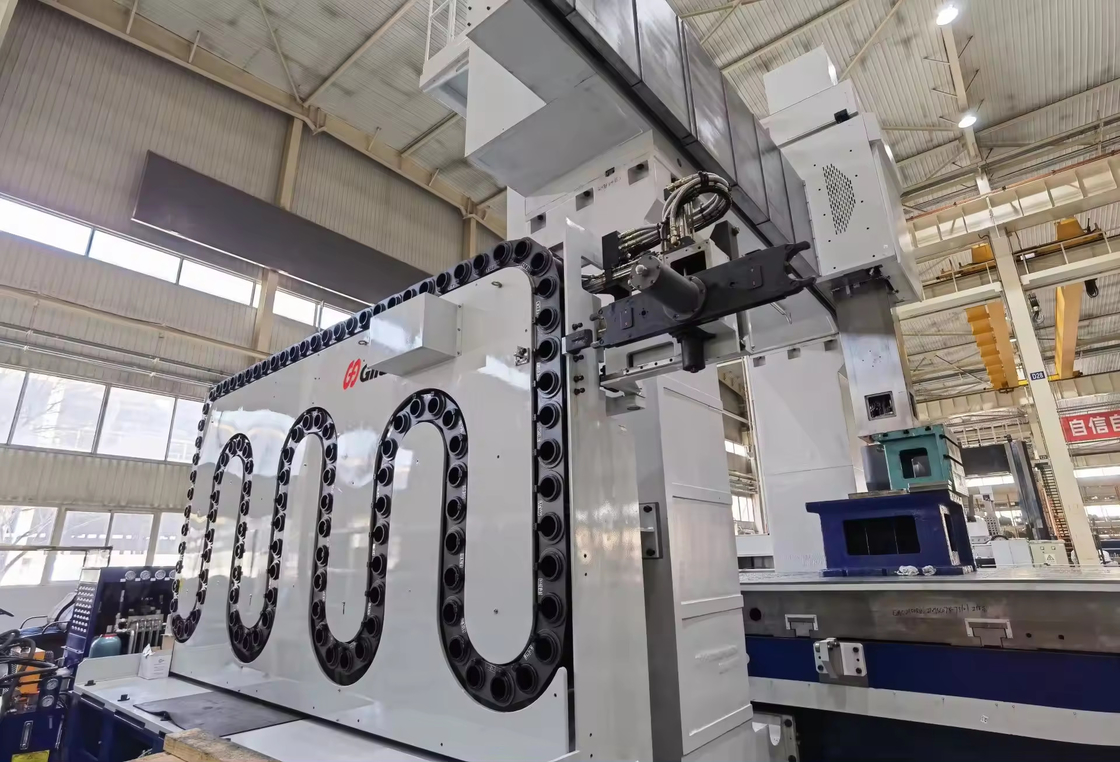

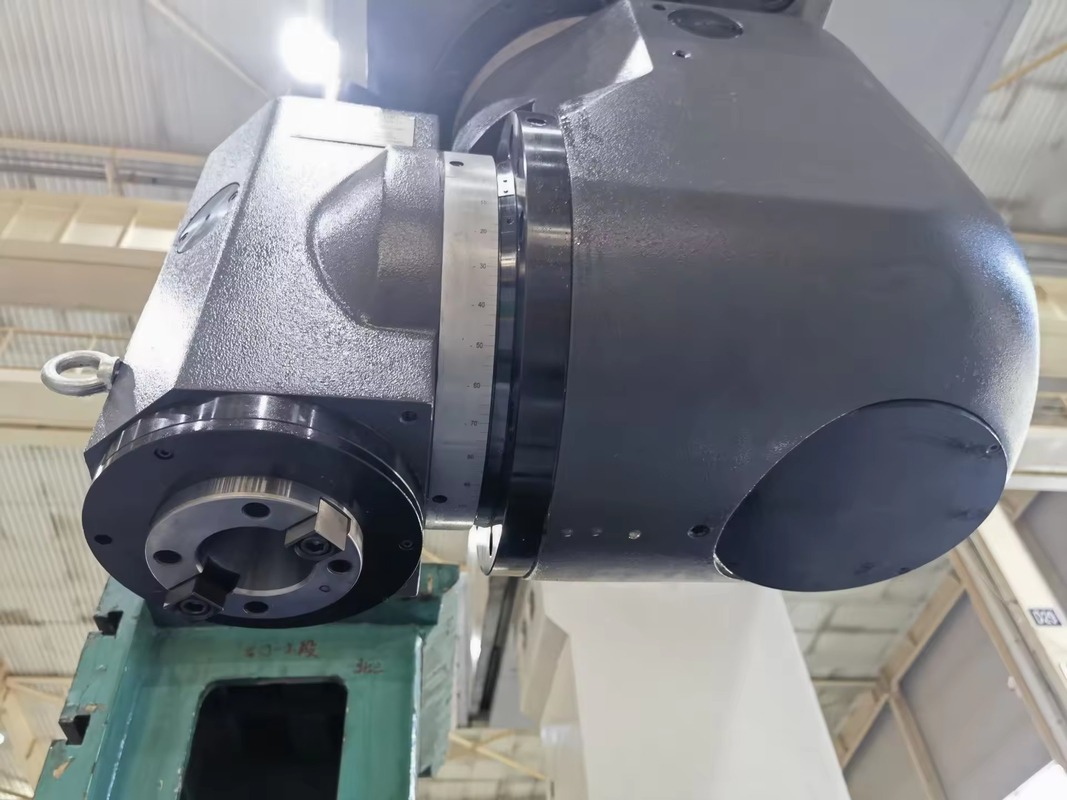

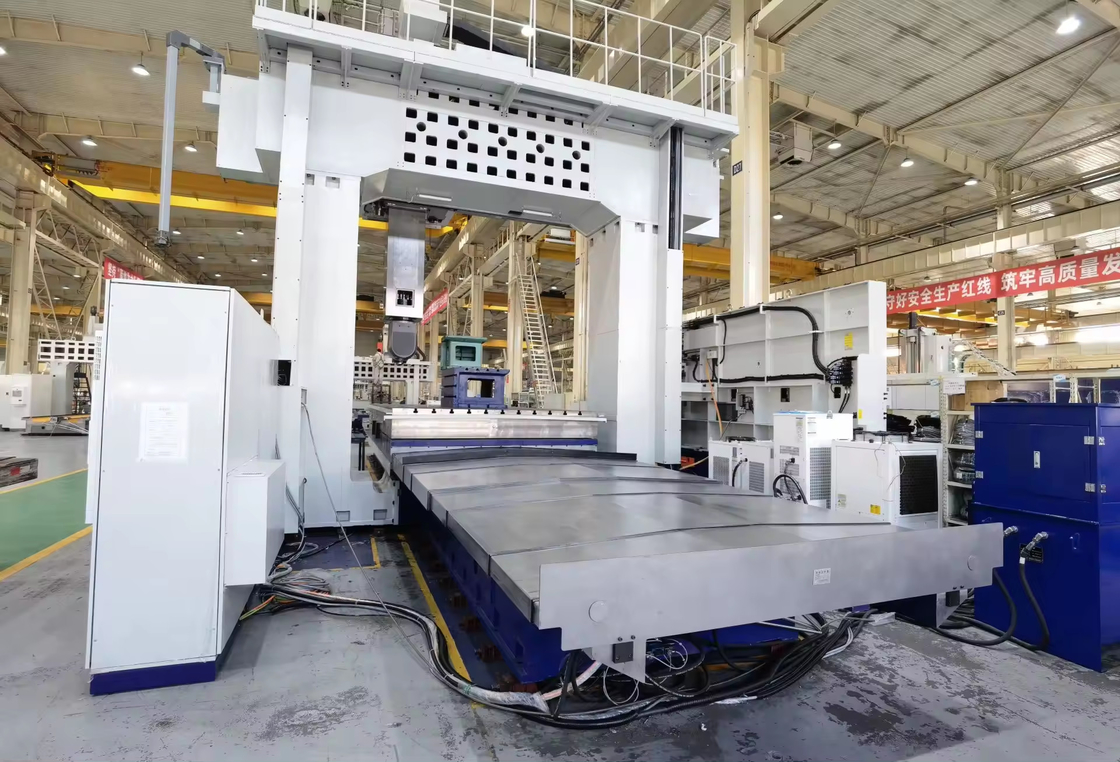

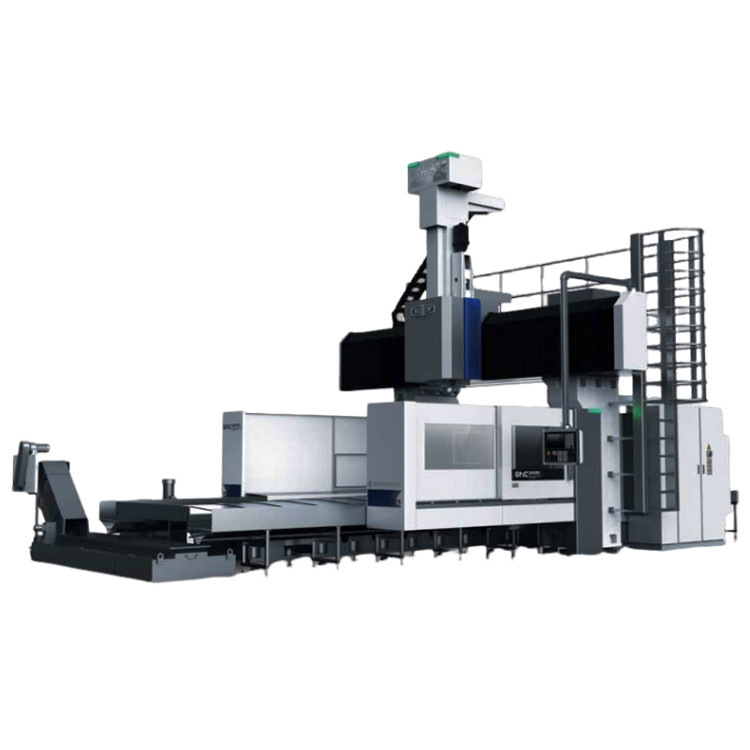

Machines-outils de la série GMC-RVIl s'agit d'une machine de forage ou de fraisage de type portique dotée d'un banc de travail mobile et d'une poutre transversale fixe, d'une rampe à enroulement à haute rigidité et d'une machine-outil de coupe à grande vitesse et lourde.La série de machines-outils est utilisée pour l'usinage de plusieurs types de composants de précision tels que diverses pièces de travail de grande taille fondamentaleLe produit est configuré avec une tête de fraisage automatique à angle droit,et peut compléter l'usinage de diverses procédures telles que le fraisageLe produit s'applique principalement à des industries telles que la construction navale, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aérproduction d'électricité, machines lourdes, locomotives, machines-outils, machines textiles, machines d'impression et de fabrication de moules, etc. Le produit présente une conception modulaire,fabrication en série et sur mesure selon la demande du marchéSon excellent rapport qualité prix est le meilleur choix pour les clients nationaux et étrangers.
|
Nom de l'article
|
unité
|
Le véhicule doit être équipé d'un dispositif de sécurité.
|
Le véhicule doit être équipé d'un dispositif de sécurité.
|
Le véhicule doit être équipé d'un système de contrôle de la circulation.
|
Le véhicule doit être équipé d'un système de contrôle de la circulation.
|
|||
|

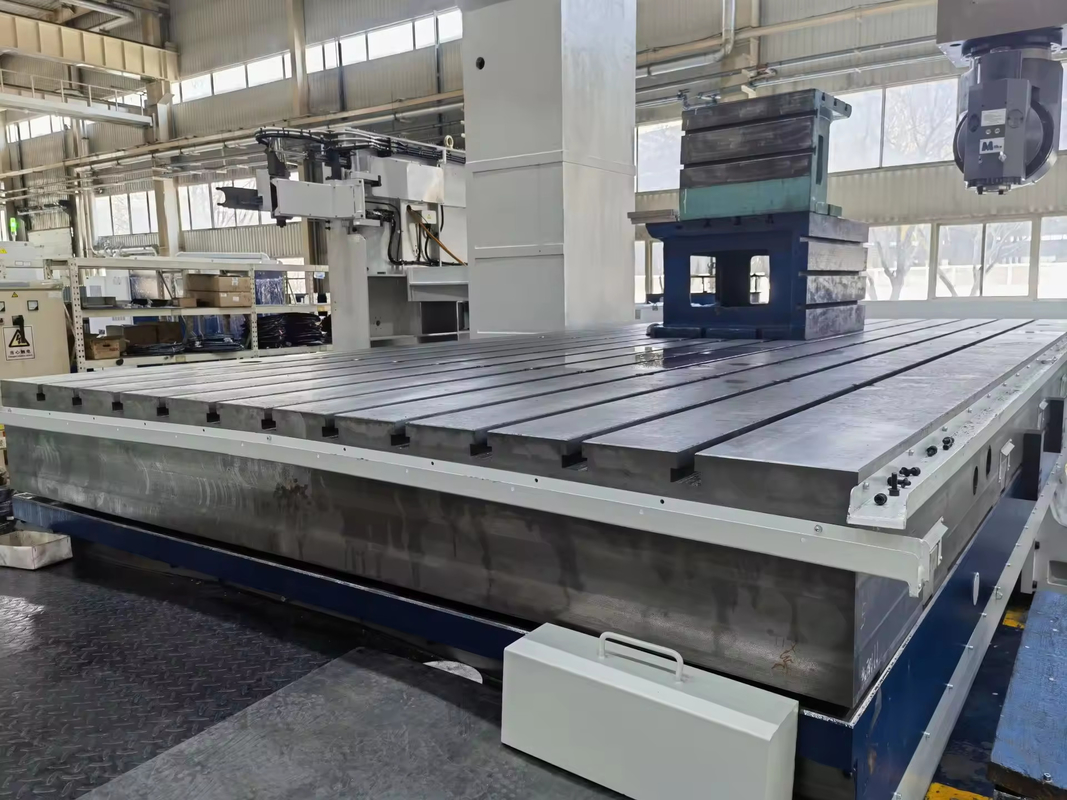

Tableau de travail
|
Dimension du banc de travail
|
mm
|
2000*6000
|
2500*6000
|
2500*8000
|
3000*6000
|
||
|
Distance entre deux colonnes
|
mm
|
2800
|
3300
|
3300
|
3800
|
|||
|
Capacité de charge du banc de travail
|
en kg
|
23000
|
25000
|
25000
|
30000
|
|||
|
Largeur de rainure en T
|
mm*pcs
|
22*11
|
28*11
|
28*11
|
28*15
|
|||
|
Machinerie
gamme |
Voyage du banc de travail - axe X
|
mm
|
6200
|
6200
|
8200
|
6200
|
||
|
Le déplacement des diapositives
|
mm
|
3000
|
3500
|
3500
|
4000
|
|||
|
Ram voyage-Z
|
mm
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
|||
|
Distance du nez de la broche au banc de travail
|
Nombre maximal
|
mm
|
1400
|
1350
|
1350
|
1350
|
||
|
Le minimum
|
mm
|
400[150]
|
350[100]
|
350[100]
|
100
|
|||
|
Le moulin à rouleaux
|
Il y a un trou conique à 7 h 24.
|
|
NT1 société civile
|
NT1 société civile
|
NT1 société civile
|
NT1 société civile
|
||
|
Plage de vitesse
|
R/min
|
40 à 6000
|
40 à 6000
|
40 à 6000
|
40 à 4500
|
|||
|
Le couple de sortie (nominale/30 min)
|
N.m.
|
770/924
|
770/924
|
770/924
|
1050/1260
|
|||
|
Puissance du moteur de broche (frété/30 min)
|
Le nombre de sièges
|
22/26. Je vous en prie.4
|
22/26. Je vous en prie.4
|
22/26. Je vous en prie.4
|
30/36
|
|||
|
Taille de la section du ram rectangulaire
|
mm
|
400*400
|
400*400
|
400*400
|
400*400
|
|||
|
Nourrissage
|
Plage de vitesse d'alimentation
|
mm/min
|
1-8000
|
1-6000
|
1-6000
|
1-6000
|
||
|
Axe X du mouvement rapide
|
M/min
|
12
|
12
|
10
|
10
|
|||
|
Motion rapide dans l'axe Y
|
M/min
|
15
|
12
|
12
|
12
|
|||
|
Motion rapide dans l'axe Z
|
M/min
|
12
|
12
|
12
|
12
|
|||
|
Positionnement
la précision de la machine |
Axe X
|
mm
|
0.04
|
0.04
|
0.045
|
0.04
|
||
|
Axe Y
|
mm
|
0.025
|
0.03
|
0.03
|
0.036
|
|||
|
Axe Z
|
mm
|
0.02 [0.022]
|
0.02 [0.022]
|
0.02 [0.022]
|
0.02 [0.022]
|
|||
|
Répétabilité
la précision |
Axe X
|
mm
|
0.02
|
0.02
|
0.025
|
0.02
|
||
|
Axe Y
|
|
0.012
|
0.014
|
0.014
|
0.018
|
|||
|
Axe Z
|
mm
|
0.008[0.010]
|
0.008[0.010]
|
0.008[0.010]
|
0.01
|
|||
|
Capacité électrique totale
|
KVA
|
80
|
80
|
80
|
90
|
|||
|
Espace au sol requis par la machine (L*W*H)
|
mm
|
18000*8300*6200[6500]
|
18000*9000*6400[6700]
|
23000*9000*6400[6700]
|
18000*9800*6700
|
|||
Assurez-vous de recevoir une machine de haute qualité
- Toutes les pièces doivent être inspectées.
- Plus de 100 contrôles de processus de production
- Plus de 200 points de contrôle
- Traitement des échantillons de chaque machine
- 72 heures d'essai avant la livraison
- ◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
- ◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
- ◆ Fabricant de haute technologie doté de capacités de recherche et de conception
- ◆ Système d'approvisionnement stable et mature
- ◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
- ◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- ◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
