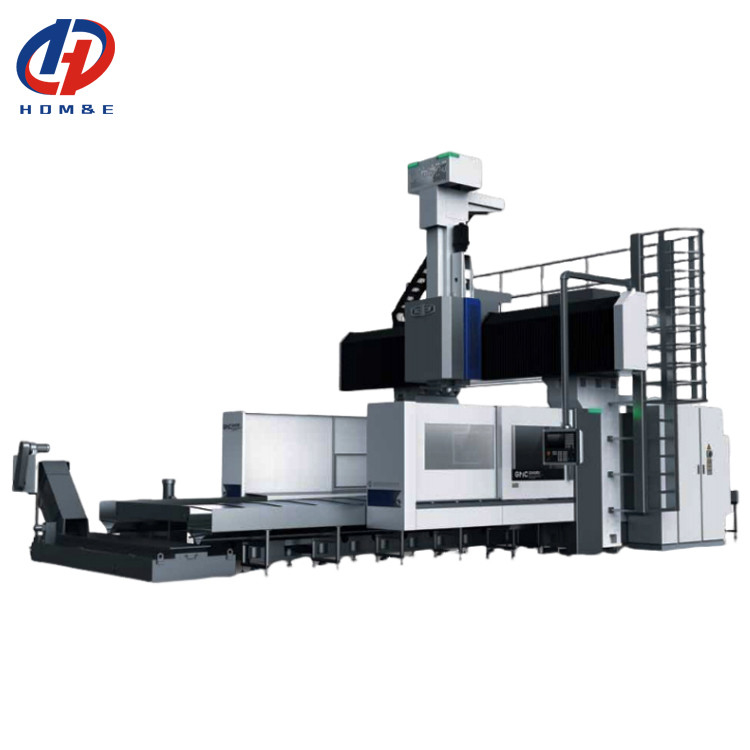

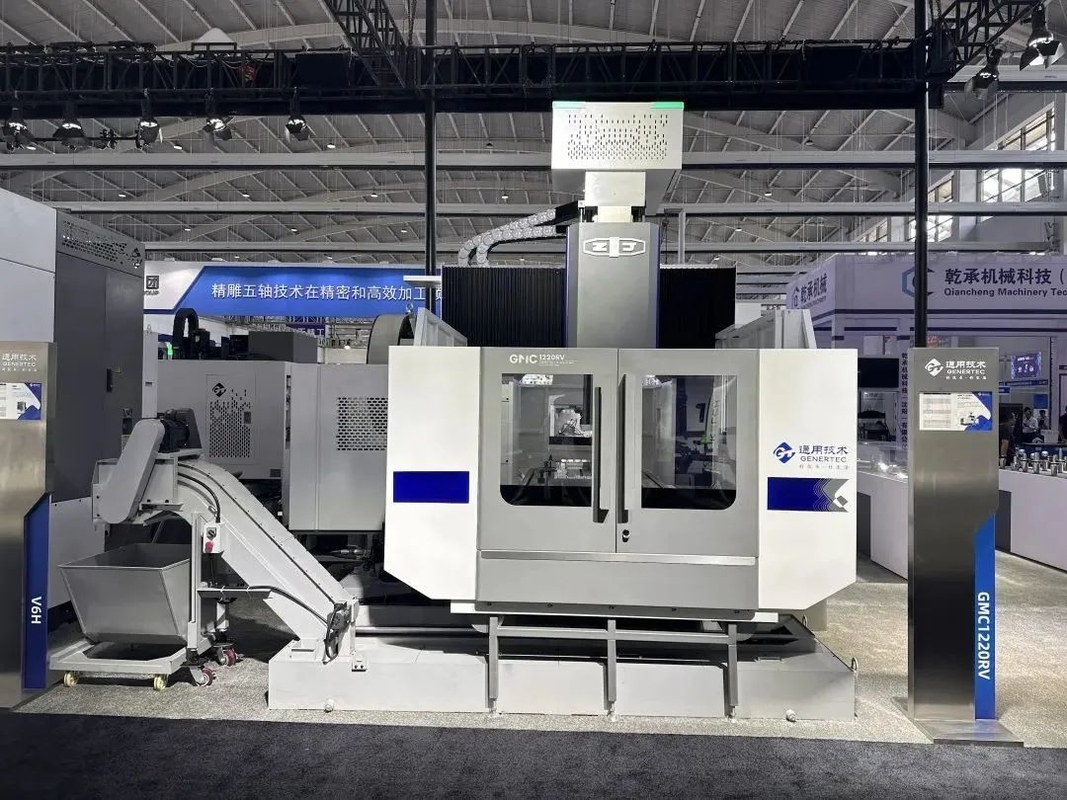

SMTCL Centre d'usinage de la grille GMC1220 SMTCL Portail de l'usinage de la machine de perçage et de fraisage
Détails du produit
| Features: | Boring And Milling Machine | Nom de marque: | SMTCL |
|---|---|---|---|
| Model Number: | GMC1220RV | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Machining Center | ||
| Mettre en évidence |
Centre d'usinage du portail CNC,Centre d'usinage de grilles métalliques,Portail de perçage et de fraisage |
||
Description du produit
Description du produit:
Machines-outils de la série GMC-RVIl s'agit d'une machine de forage ou de fraisage de type portique dotée d'un banc de travail mobile et d'une poutre transversale fixe, d'une rampe à enroulement à haute rigidité et d'une machine-outil de coupe à grande vitesse et lourde.La série de machines-outils est utilisée pour l'usinage de plusieurs types de composants de précision tels que diverses pièces de travail de grande taille fondamentaleLe produit est configuré avec une tête de fraisage automatique à angle droit,et peut compléter l'usinage de diverses procédures telles que le fraisageLe produit s'applique principalement à des industries telles que la construction navale, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aéronefs, la fabrication d'aérproduction d'électricité, machines lourdes, locomotives, machines-outils, machines textiles, machines d'impression et de fabrication de moules, etc. Le produit présente une conception modulaire,fabrication en série et sur mesure selon la demande du marchéSon excellent rapport qualité prix est le meilleur choix pour les clients nationaux et étrangers.
|
Nom de l'article
|
unité
|
Le véhicule doit être équipé d'un système de contrôle de la circulation.
|
Le véhicule doit être équipé d'un dispositif de sécurité.
|
Le véhicule doit être équipé d'un dispositif de contrôle de la circulation.
|
Le véhicule doit être équipé d'un dispositif de contrôle de la circulation.
|
|||
|
Tableau de travail
|
Dimension du banc de travail
|
mm
|
1250 × 2000
|
1500 × 3000
|
Le nombre d'heures de travail
|
2000 × 4000
|
||
|
Distance entre deux colonnes
|
mm
|
1500
|
1750
|
2400
|
2800
|
|||
|
Capacité de charge du banc de travail
|
en kg
|
5000
|
10000
|
15000
|
18000
|
|||
|
Largeur de rainure en T
|
mm × pièces
|
22x8
|
22 × 9
|
22 × 9
|
22 × 11
|
|||
|
Machinerie
gamme |
Voyage du banc de travail - axe X
|
mm
|
2000
|
3000
|
3200
|
4200
|
||
|
Le déplacement des diapositives
|
mm
|
1300
|
1550
|
2600
|
3000
|
|||
|
Ram voyage-Z
|
mm
|
750
|
750
|
1000[1250]
|
1000[1250]
|
|||
|
Distance du nez de la broche au banc de travail
|
Nombre maximal
|
mm
|
950
|
950
|
1400
|
1400
|
||
|
Le minimum
|
mm
|
200
|
200
|
400[150]
|
400[150]
|
|||
|
Le moulin à rouleaux
|
Il y a un trou conique à 7 h 24.
|
|
NT1 société civile
|
NT1 société civile
|
NT1 société civile
|
NT1 société civile
|
||
|
Plage de vitesse
|
R/min
|
40 à 6000
|
40 à 6000
|
40-4500 40-6000
|
40-4500 40-6000
|
|||
|
Le couple de sortie (nominale/30 min)
|
N.m.
|
460/552
|
460/552
|
770/924
|
770/924
|
|||
|
Puissance du moteur de broche (frété/30 min)
|
Le nombre de sièges
|
12/14. Je vous en prie.4
|
12/14. Je vous en prie.4
|
22/26. Je vous en prie.4
|
22/26. Je vous en prie.4
|
|||
|
Taille de la section du ram rectangulaire
|
mm
|
400 × 320
|
400 × 320
|
400 × 400
|
400 × 400
|
|||
|
Nourrissage
|
Plage de vitesse d'alimentation
|
mm/min
|
1-8000
|
1-8000
|
1-8000
|
1-8000
|
||
|
Axe X du mouvement rapide
|
M/min
|
20
|
20
|
15
|
15
|
|||
|
Motion rapide dans l'axe Y
|
M/min
|
20
|
20
|
15
|
15
|
|||
|
Motion rapide dans l'axe Z
|
M/min
|
16
|
16
|
12
|
12
|
|||
|
Positionnement
la précision de la machine |
Axe X
|
mm
|
0.025
|
0.03
|
0.03
|
0.032
|
||
|
Axe Y
|
mm
|
0.016
|
0.025
|
0.025
|
0.025
|
|||
|
Axe Z
|
mm
|
0.015
|
0.015
|
0.02 [0.022]
|
0.02 [0.022]
|
|||
|
Répétabilité
la précision |
Axe X
|
mm
|
0.012
|
0.014
|
0.014
|
0.016
|
||
|
Axe Y
|
|
0.008
|
0.012
|
0.012
|
0.012
|
|||
|
Axe Z
|
mm
|
0.006
|
0.006
|
0.008[0.010]
|
0.008[0.010]
|
|||
|
Capacité électrique totale
|
KVA
|
50
|
50
|
80
|
80
|
|||
|
Espace au sol requis par la machine (L*W*H)
|
mm
|
Pour les appareils à commande numérique
|
10300 × 6300 × 5000
|
10800 × 8100 × 6200 [6500]
|
12600 × 8300 × 6200[6500]
|
|||
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
