Maison > produits > Centres d'usinage horizontaux >

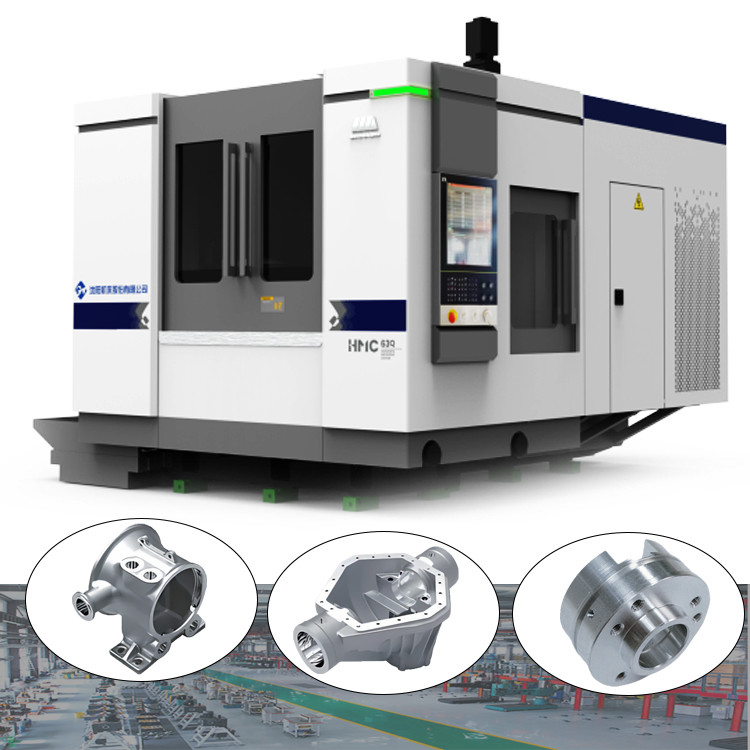

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision

Machines à centrifugeuse CNC 5 axes

Machines à centrifugeuse CNC de haute précision

Centre d'usinage horizontal de 6000 tours par minute

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

HMC 63Q

Nous contacter
Demandez un devis
Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision
Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
HMC 63Q
CNC ou non:
CNC
Le mot clé:
Centre d'usinage horizontal
Velocité maximale de la broche (rpm):
6000 r.p.m
Voyage (axe X):
1000
Voyage (axe Z) (mm):
900
Voyage (axe des ordonnées) (millimètres):
900
Diamètre de rotation maximal de la pièce à usiner:
1100
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
PRODUITS CONNEXES
Un bon prix. HMC80Q Métal 3 axes centre d'usinage horizontal fraisage de forage de forage en ligne Vidéo

HMC80Q Métal 3 axes centre d'usinage horizontal fraisage de forage de forage

Obtenez le meilleur prix
Un bon prix. Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision en ligne Vidéo

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision

Obtenez le meilleur prix
Un bon prix. Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage en ligne Vidéo

Centre d'usinage horizontal à charge lourde HMC 100Q Centre de tournage Centre d'usinage

Obtenez le meilleur prix
Un bon prix. Palette résistante horizontale de double des centres d'usinage MDH 50PS de commande numérique par ordinateur en ligne Vidéo

Palette résistante horizontale de double des centres d'usinage MDH 50PS de commande numérique par ordinateur

Obtenez le meilleur prix
Nous contacter
+8613916455787
sales@huidijd.com
86-021-61195255
Contactez-nous maintenant
Description du produit

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 0

Description du produit:





Centre d'usinage horizontal (série 63Q)
Le centre d'usinage horizontal HMC63Q est une nouvelle génération de machine compacte et haute performance. Il a une excellente qualité, une grande fiabilité et une grande efficacité. Il est largement utilisé dans les pièces automobiles, les pompes,les soupapes et autres industriesIl peut répondre aux exigences de traitement des produits à un seul lot ou en petits lots avec un rendement élevé.


Caractéristiques du produit:



1,structure de haute stabilité

◆ Lit en forme de T en forme inverse en fonte intégrale

◆ La base et la colonne du moteur de l'axe Y sont coulées ensemble

◆ fuseau symétrique thermiquement



2, Haute capacité de traitement
◆ Le changement de vitesse de la tête
◆ Sélection de plusieurs broches pour répondre à différentes conditions de travail
◆ Différents types de configuration de chargeurs d'outils, répondant à des performances différentes

3"Fonction très intelligente"
◆ Un plan de contrôle et d'entretien intelligent
◆ sauvegarde automatique des données
◆ Contrôle intelligent de la charge par broche


Détails du produit:
Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 1

Structure d'optimisation des éléments finis et de la topologie

La machine-outil est conçue avec analyse des éléments finis et bien raide, la structure globale et la grande partie sont optimisées pour améliorer la rigidité et la stabilité de l'ensemble de la machine.
Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 2

Lit coulé intégralement à haute résistance

Lit intégré en forme de T inversé, grande portée, centre de gravité bas, bien raide, renforcé anti-déformation,en utilisant 4 groupes de cage tordue pour l'élimination des copeaux assurer l'efficacité de l'élimination
Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 3

La base du moteur et la colonne de l'axe Y sont coulées ensemble

La structure à double paroi est adoptée par les colonnes de cette série, la base du moteur à axe Y et la colonne sont
pour une utilisation dans la fabrication de machines-outils
Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 4

Fuseau symétrique thermiquement

Le fuseau à symétrie thermique améliore la maîtrise de la déformation thermique; Excellente stabilité thermique.
Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 5

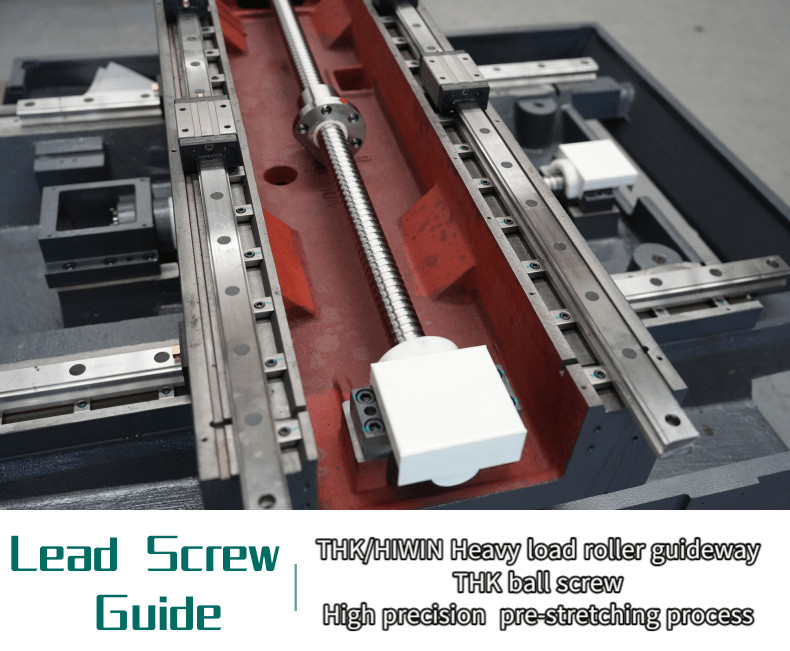

vis à bille de précision

Les trois axes sont équipés de
vis à bille de précision, procédé de pré-étirement est adopté pour réduire efficacement l'influence du chauffage de la vis pendant le travail, améliorer la précision de la machine-outil,capacité renforcée d'anti-déformation et de conservation de la précision.
Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 6

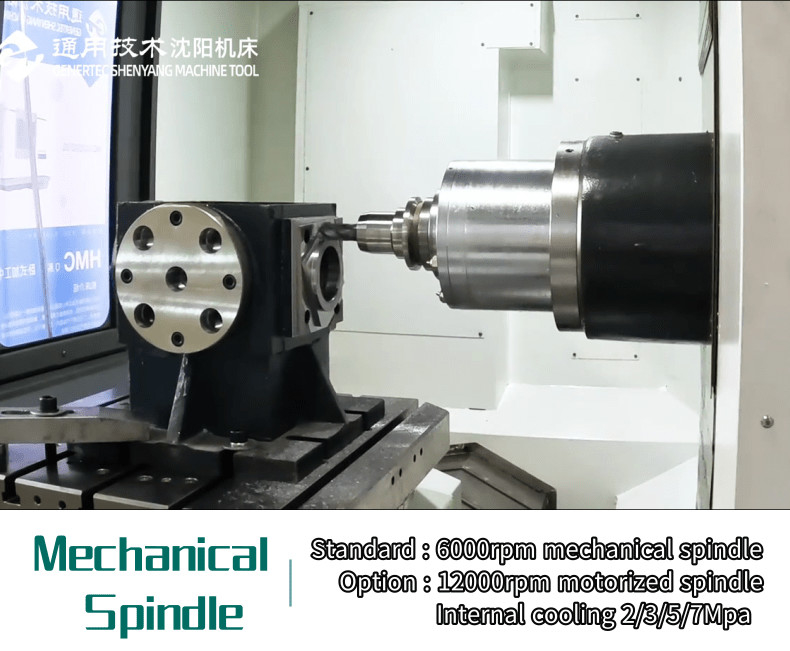

Parties à moteur électrique

◆ Deux vitesses de changement de vitesse sont adoptées pour
de l'usinage à grande vitesse à la coupe lourde

◆ Réglage des roulements de grande portée, rigidité élevée

Paramètres du produit:

Nom de l'article Unité HMC 63Q
Table de travail
Taille de la table de travail mm 630*630
Capacité de la table de travail en kg 1200
Nombre de tables de travail pièces 1 ((2)
Portée de travail
Voyage par axe X mm 1000
Voyage par axe Y mm 900
Voyage par axe Z mm 900

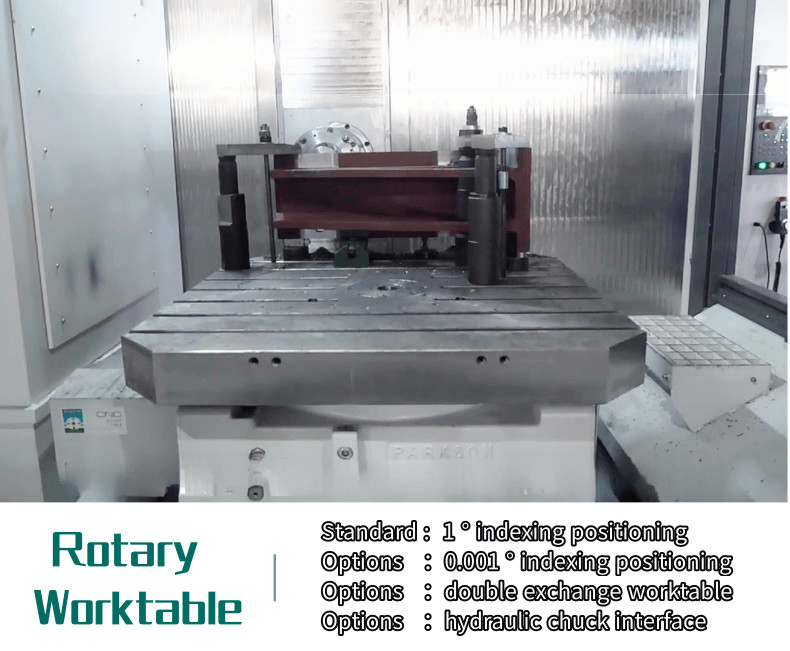

Indication de l'axe B   1° × 360
Diamètre de rotation maximal de la pièce à usiner mm Φ1100
Distance du nez de la broche au centre de la table de travail mm 1050 Max
Distance du nez de la broche au centre de la table de travail mm 150 minutes
Distance entre la surface de la table de travail et la surface de la table de travail mm 900 Max
Distance entre la surface de la table de travail et la surface de la table de travail mm 0 minutes
Le moulin à rouleaux
Résistance à l'écoulement   NT1 société civile
Vitesse maximale Rpm 6000
Pour les moteurs à fuseau (continu/S2) kW 15/18. Je vous en prie.5
Le couple de sortie maximal ((continu/S2) mm Je suis désolé.

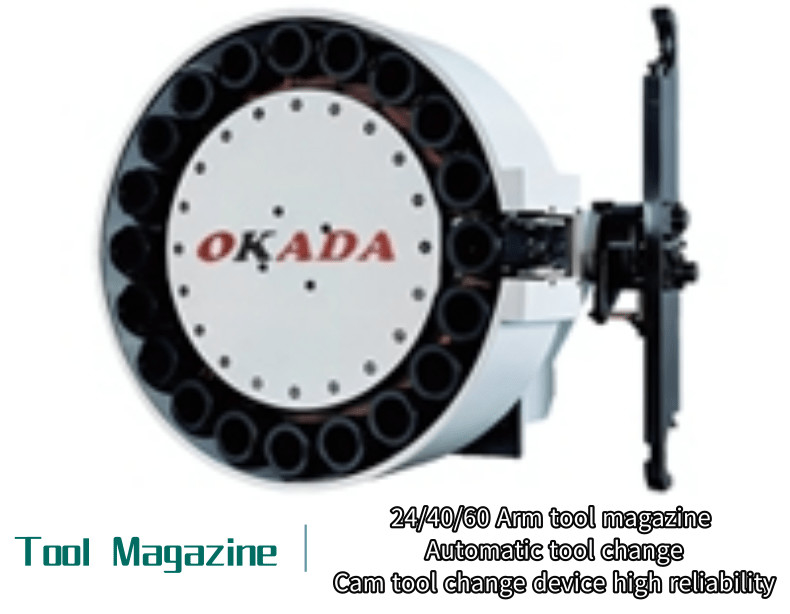

Magasin d'outils
Capacité du magasin d'outils Le PCS 24
Longueur maximale de l'outil Je ne sais pas. 400
Poids maximal de l'outil en kg 15
Diamètre maximal de l'outil plein/vide mm Le nombre d'équipements utilisés
Temps de changement d'outil (T-T) s 3.8
Alimentation pour animaux
Vitesse maximale d'alimentation de coupe ((X/Y/Z) Pour les véhicules à moteur 1 à 24 000
Traverse rapide (X/Y/Z) M/min 24
Précision de positionnement
Axe X/Y/Z mm 0.01
Axe B ((1° X360) Je ne sais pas. 10
Précision de positionnement répétitive
Axe X/Y/Z mm 0.006
Axe B ((1° × 360) Je ne sais pas. 3
Dimension globale ((LxWxH) mm 3700*3000*3250
Espace au sol mm 4500*4300

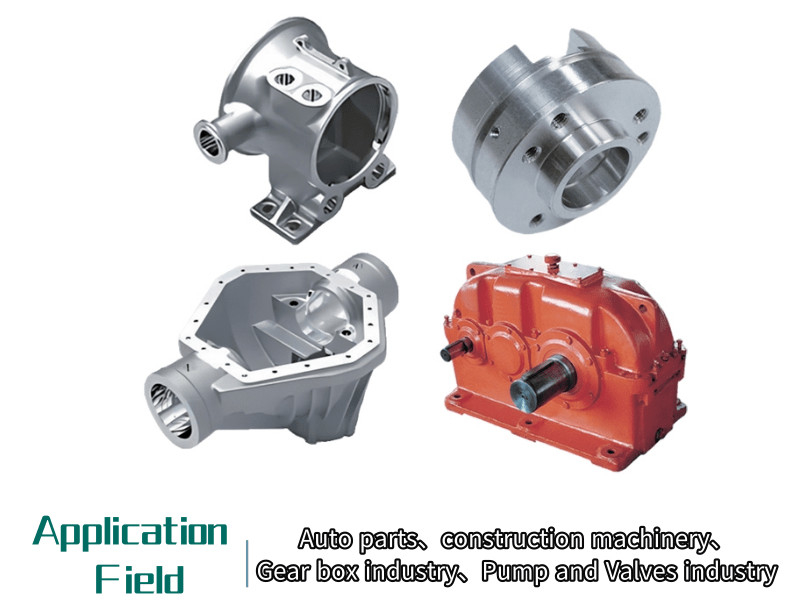

Application dans le secteur industriel:

échantillons de pièce

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 7


Notre service:



1. Assembler et déboguer avant la livraison


2Répondez dans les 24 heures et procédez au traitement du problème.

3. 1 an de service de réparation gratuit (seulement sans dommages humains).

4. Solution globale d'entreposage fournie


Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout

◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie doté de capacités de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)

◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile

◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production


À propos de nous:

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 8

Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine de forage et la première machine de forage sont tous nés ici.Ils ont été l'un des leaders de l'industrie de la machine-outil de la Chine et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 9

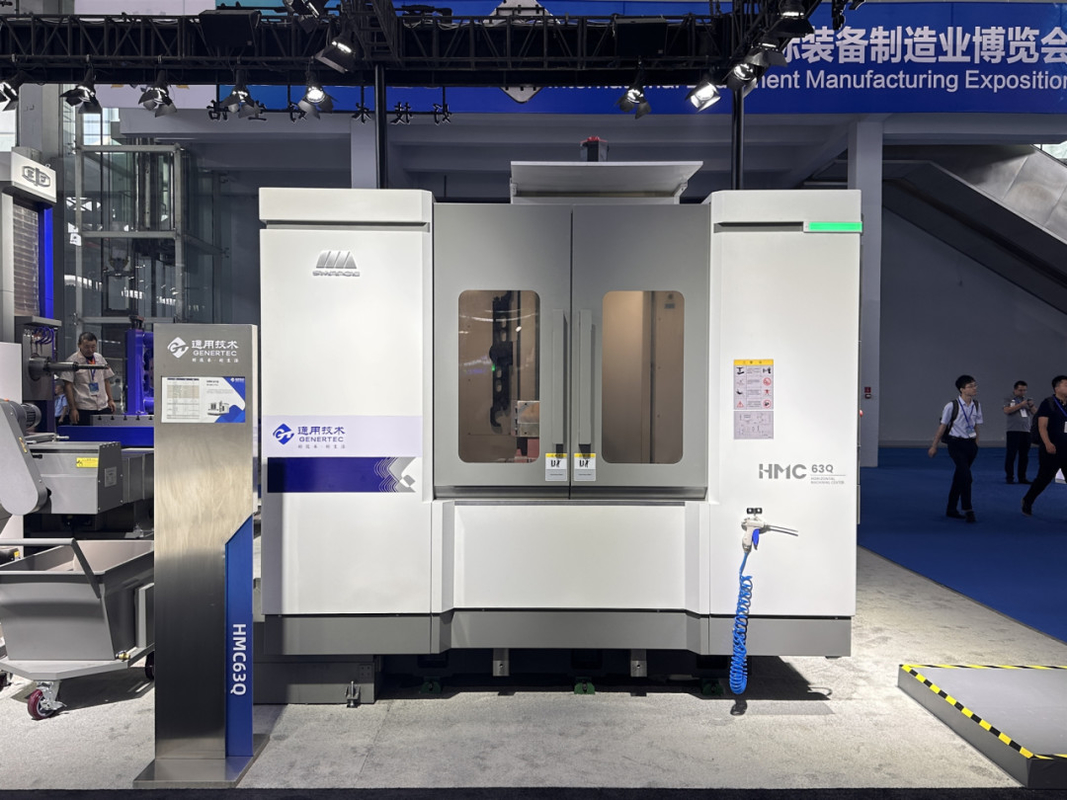

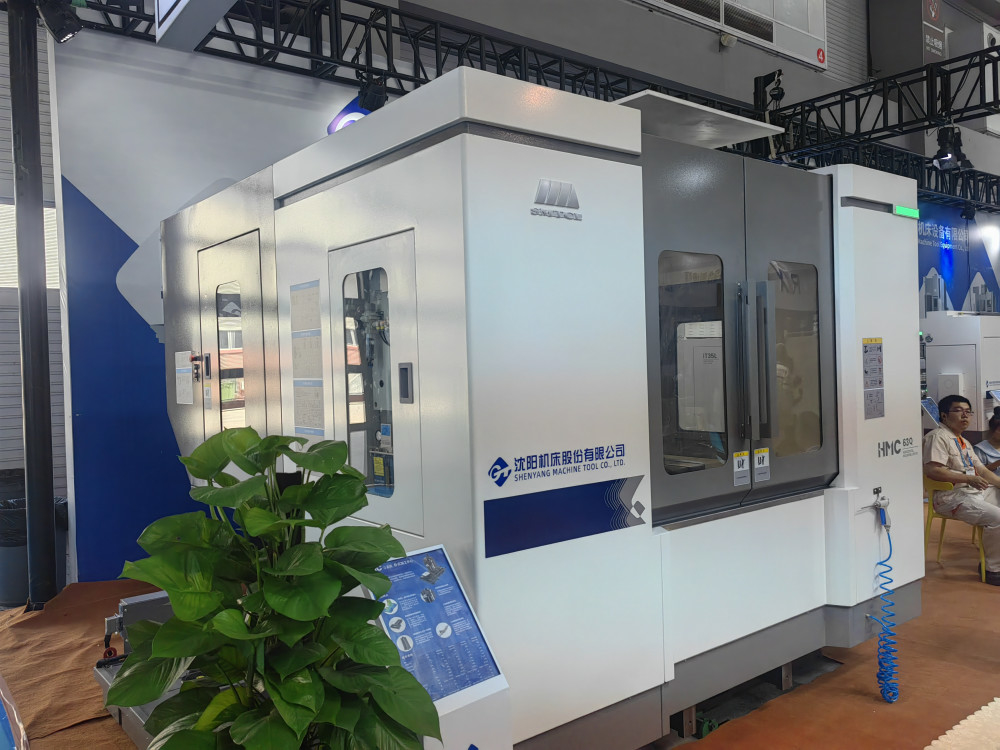

Exposition:


Centre d'usinage horizontal à 5 axes HMC63Q Centre de tournage CNC de haute précision 10





FAQ:



Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
