Description du produit:

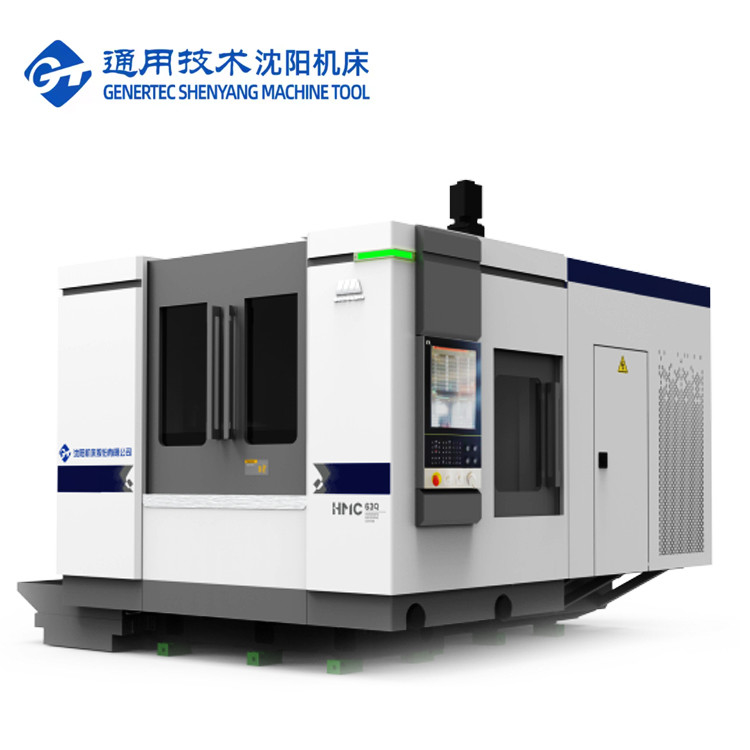

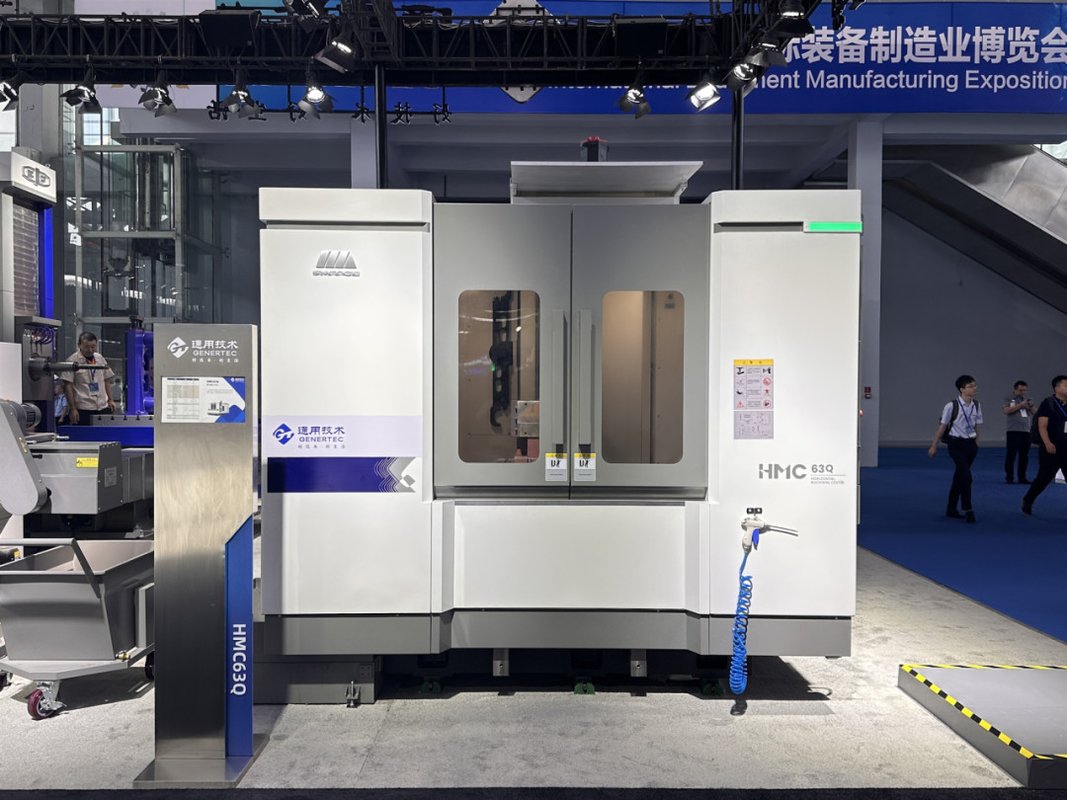

Centres d'usinage horizontaux (série 50Q)
Le centre d'usinage horizontal de la série HMC-Q est une nouvelle génération de machine compacte et haute performance.les soupapes et autres industriesIl peut répondre aux exigences de traitement des produits à un seul lot ou en petits lots avec un rendement élevé.
Caractéristiques du produit:
1,structure de haute stabilité
- Légumes en forme de T, en forme inverse
- La base du moteur et la colonne de l'axe Y sont coulées ensemble
- Fuseau symétrique thermiquement
2, Haute capacité de traitement
- Tête de vitesse
- Sélection de plusieurs broches pour répondre à différentes conditions de travail
- Plusieurs types de configuration de chargeurs d'outils, répondant à des rendements différents
3"Fonction très intelligente"
- Plan de contrôle et de maintenance intelligent
- Sauvegarde automatique des données
- Régulation intelligente de la charge par broche
Détails du produit:
Structure d'optimisation des éléments finis et de la topologie
La machine-outil est conçue avec analyse des éléments finis et bien raide, la structure globale et la grande partie sont optimisées pour améliorer la rigidité et la stabilité de l'ensemble de la machine.
Lit coulé intégralement à haute résistance
Lit intégré en forme de T inversé, grande portée, centre de gravité bas, bien raide, renforcé anti-déformation,en utilisant 4 groupes de cage tordue pour l'élimination des copeaux assurer l'efficacité de l'élimination
- la base du moteur et la colonne de l'axe sont coulées
La structure à double paroi est adoptée par les colonnes de cette série, la base du moteur à axe Y et la colonne sont
pour une utilisation dans la fabrication de machines-outils
Fuseau symétrique thermiquement
Le fuseau à symétrie thermique améliore la maîtrise de la déformation thermique; Excellente stabilité thermique.

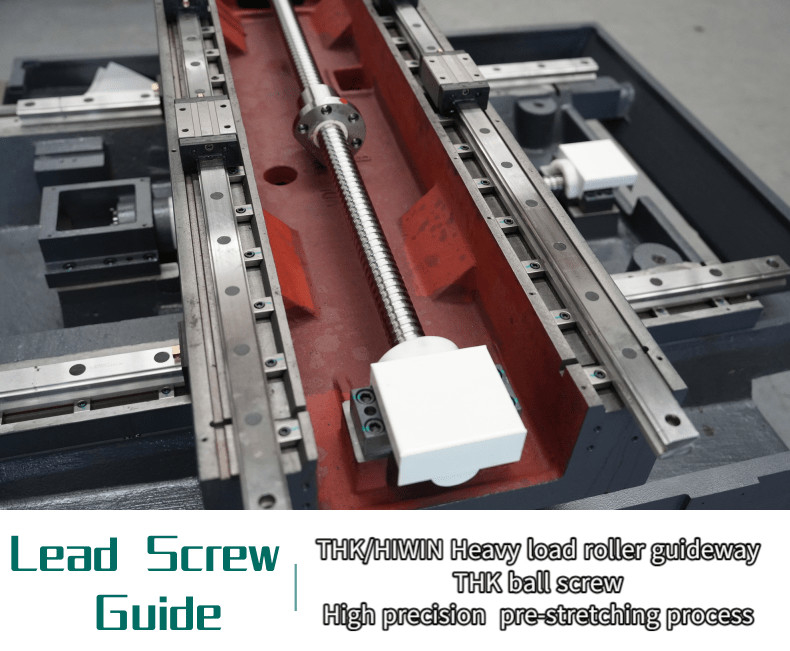

vis à bille de précision
Les trois axes sont équipés de
vis à bille de précision, procédé de pré-étirement est adopté pour réduire efficacement l'influence du chauffage de la vis pendant le travail, améliorer la précision de la machine-outil,capacité renforcée d'anti-déformation et de conservation de la précision.

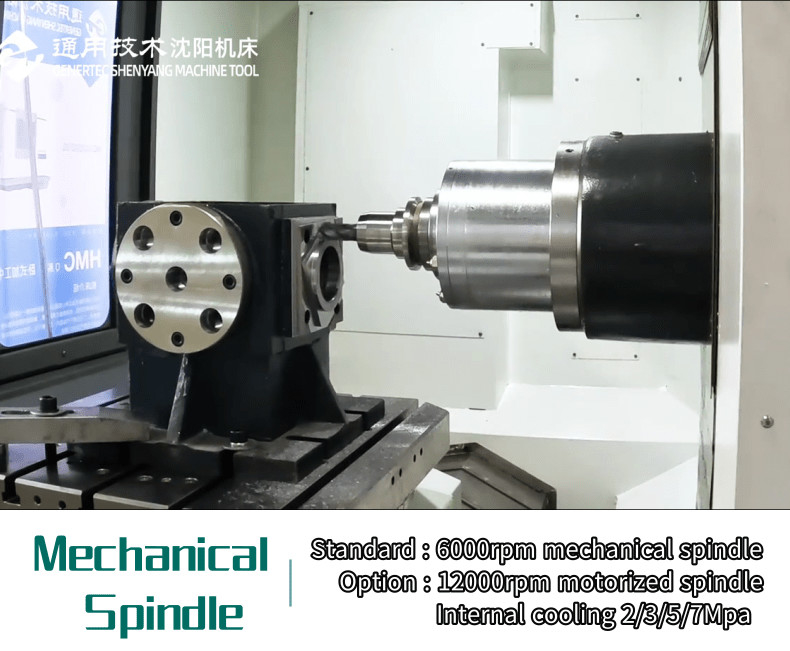

Parties à moteur électrique
◆ Deux vitesses de changement de vitesse sont adoptées pour
de l'usinage à grande vitesse à la coupe lourde
◆ Réglage des roulements de grande portée, rigidité élevée
Paramètres du produit:
| Nom de l'article |
Unité |
HMC 50Q |
| Table de travail |
| Taille de la table de travail |
mm |
500 fois 500 |
| Capacité de la table de travail |
en kg |
800 |
| Nombre de tables de travail |
pièces |
1 ((2) |
| Portée de travail |
| Voyage par axe X |
mm |
750 |
| Voyage par axe Y |
mm |
600 |
| Voyage par axe Z |
mm |
600 |

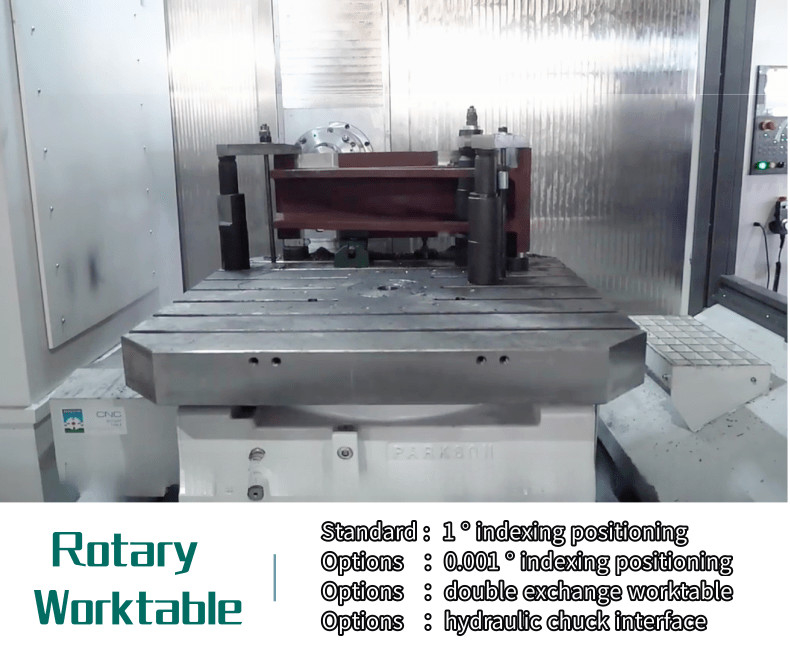

| Indication de l'axe B |
|
1° × 360 |
| Diamètre de rotation maximal de la pièce à usiner |
mm |
Φ800 |
| Distance du nez de la broche au centre de la table de travail |
mm |
750 Maximum |
| Distance du nez de la broche au centre de la table de travail |
mm |
150 minutes |
| Distance entre la surface de la table de travail et la surface de la table de travail |
mm |
650 Maximum |
| Distance entre la surface de la table de travail et la surface de la table de travail |
mm |
50 minutes |
| Le moulin à rouleaux |
| Résistance à l'écoulement |
|
NT1 société civile |
| Vitesse maximale |
Rpm |
8000 |
| Pour les moteurs à fuseau (continu/S2) |
kW |
7.5 / 11 |
| Le couple de sortie maximal ((continu/S2) |
mm |
53/105 ((15min) |

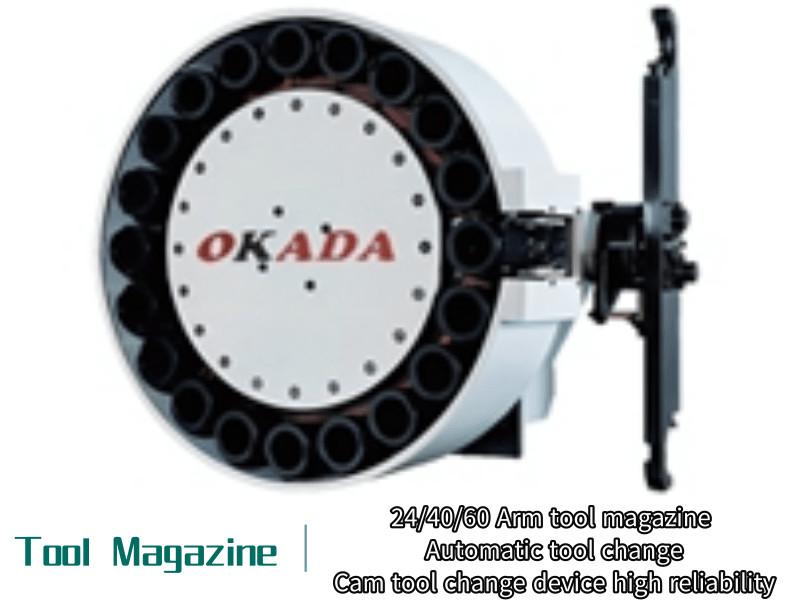

| Magasin d'outils |
| Capacité du magasin d'outils |
Le PCS |
24 |
| Longueur maximale de l'outil |
Je ne sais pas. |
300 |
| Poids maximal de l'outil |
en kg |
8 |
| Diamètre maximal de l'outil plein/vide |
mm |
Le numéro de série |
| Temps de changement d'outil (T-T) |
s |
3 |
| Alimentation pour animaux |
| Vitesse maximale d'alimentation de coupe ((X/Y/Z) |
Pour les véhicules à moteur |
1 à 36 000 |
| Traverse rapide (X/Y/Z) |
M/min |
36 |
| Précision de positionnement |
| Axe X/Y/Z |
mm |
0.01 |
| Axe B ((1° X360) |
Je ne sais pas. |
10 |
| Précision de positionnement répétitive |
| Axe X/Y/Z |
mm |
0.006 |
| Axe B ((1° × 360) |
Je ne sais pas. |
3 |
| Dimension globale ((LxWxH) |
mm |
3250*2650*2650 |
| Espace au sol |
mm |
4 000*4 000 |

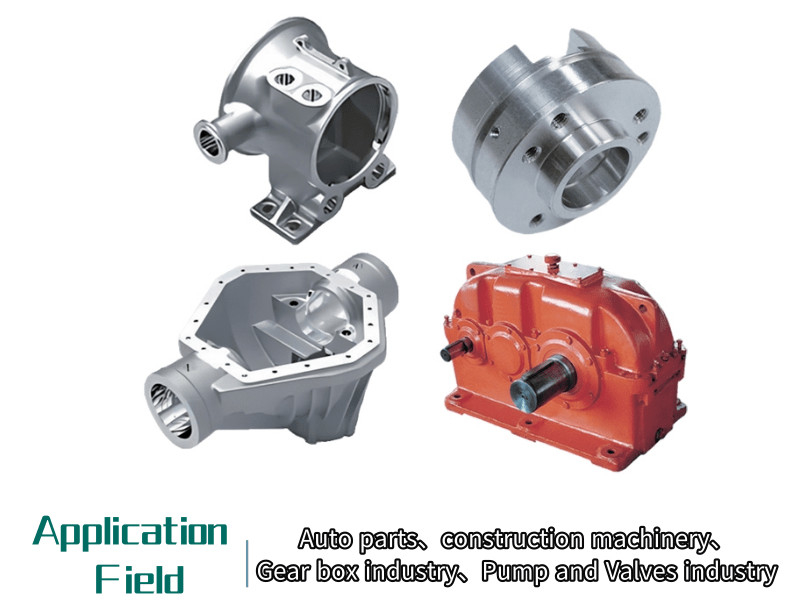

Application dans le secteur industriel:
échantillons de pièce
Notre service:
Assurez-vous de recevoir une machine de haute qualité
- Toutes les pièces doivent être inspectées.
- Plus de 100 contrôles de processus de production
- Plus de 200 points de contrôle
- Traitement des échantillons de chaque machine
- 72 heures d'essai avant la livraison
Pourquoi nous choisir?
- Le sens de la qualité, les demandes des clients viennent en premier.
- 30 ans + histoire de R & D, la société a été fondée en 1993
- Fabricant de haute technologie doté de capacités de recherche et de conception
- Système d'approvisionnement stable et mature
- Jeunes vendeurs actifs et ingénieurs pour des services instantanés ((24 heures en ligne)
- Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- Notre principe de conception de structure: entretien et installation faciles, faible coût d'entretien, ne pas affecter la production
À propos de nous:
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:

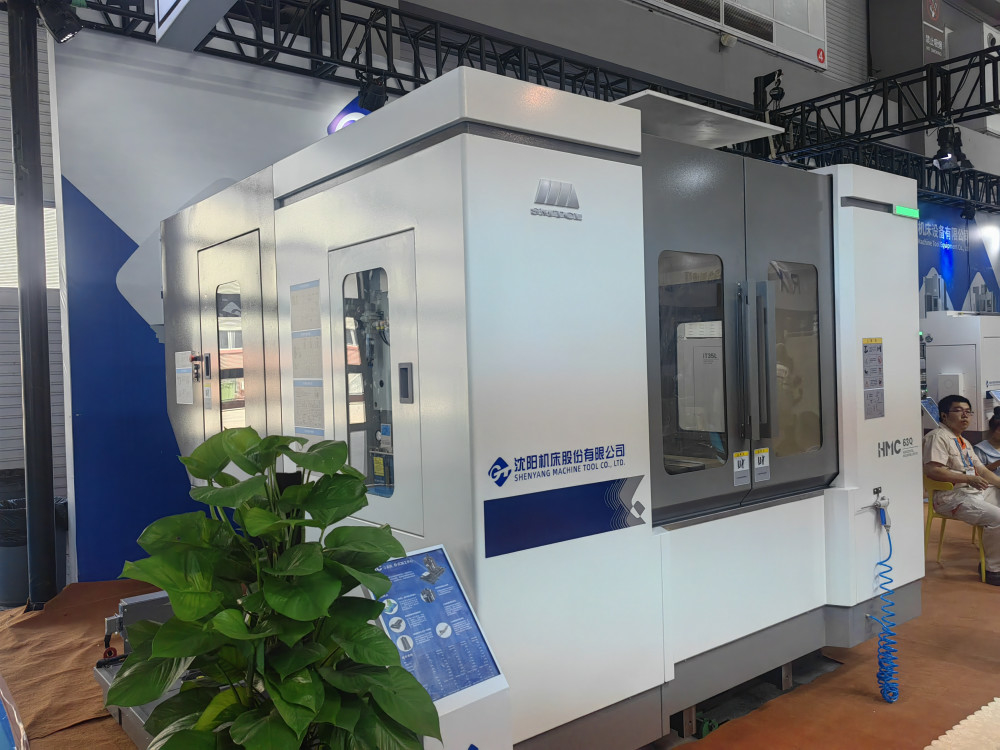

Exposition:
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
