Tour à métaux combiné fraisage HTC40P SMTCL CNC

Tour à métaux combiné fraisage HTC40P SMTCL CNC

centre de rotation de commande numérique par ordinateur

Machines de fraisage combiné pour tourner des métaux

Le tour à lit incliné à haute pression

Lieu d'origine:

La Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Pour le HTC 40P1500

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
HTC40P
CNC ou pas:
CNC
Mot clé:
Tour CNC à lit incliné lourd
Max. Longueur tournée (mm):
1500
Velocité maximale de la broche (rpm):
3500 r.p.m
Voyage (axe X):
270
Voyage (axe Z) (mm):
1510
Diamètre de rotation maximal:
Φ500
Longueur maximale de virage:
1500
Balancement maximum sur le lit:
Φ600
Maximum de glissement sur glisser:
Φ400
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Tour à métaux combiné fraisage HTC40P SMTCL CNC 0

Description du produit :


Tour CNC à banc incliné horizontal de la série SMTCL SYMG HTC40P1500
Mise à niveau de la puissance du rail de guidage, « haut », « grand », « sur », à partir de la résistance inhérente. Broche à haute rigidité intégrale, banc incliné intégral, rail de guidage coulissant trempé, siège arrière du rail de guidage. Le tour CNC horizontal HTC 40P convient à l'usinage de toutes sortes de pièces d'arbre et de disque, répondant efficacement aux besoins d'usinage de la cage de football, des mandrins automobiles, des arbres d'engrenage de moteur, des poussoirs de soupape et d'autres pièces.

Caractéristiques du produit :

1. Augmenter le couple de la broche, augmenter les spécifications des roulements pour fournir plus de puissance et de rigidité, broche A2-8 standard, broche A2-11 en option

2. Le HTC40P adopte une conception de barre d'optimisation globale du banc à 45 °, la force de coupe est plus stable. Le banc est fabriqué en fonte à haute densité avec une résistance élevée et une bonne absorption des chocs

3. Tous les guides adoptent un guide coulissant trempé, la largeur du rail de guidage atteint 110 mm, la portée du rail de guidage atteint 380 mm, ce qui apporte une plus grande longitude d'usinage et une plus grande rigidité

4. Siège arrière HTC40P avec rail de guidage coulissant intégré au banc, manchon télescopique, verrouillage manuel, bonne rigidité

Détails du produit :
Broche à haute rigidité intégrale
Le produit augmente le couple de la broche et améliore les spécifications des roulements pour fournir plus de puissance et de rigidité. La broche A2-8 est une configuration standard et la broche A2-11 est en option.
Corps de machine-outil à inclinaison globale
Le HTC40P adopte une conception en forme de nervure d'une optimisation globale du corps à 45 °, et présente une meilleure stabilité de support de force pendant la coupe. Le matériau du banc adopte de la fonte à haute densité, et présente une résistance élevée et une bonne absorption des chocs.
Rail de guidage coulissant trempé
Le rail de guidage adopte complètement un rail de guidage coulissant trempé, la largeur du rail de guidage atteint 110 mm et la portée du rail de guidage atteint 380 mm, ce qui apporte une plus grande précision d'usinage et une plus grande rigidité.
Contre-pointe du rail de guidage
La contre-pointe du HTC40P est configurée avec un rail de guidage coulissant intégré au corps de la machine-outil, un manchon télescopique et un verrouillage manuel, et présente une bonne rigidité.
Tourelle servo
La tourelle adopte un mode de verrouillage hydraulique à entraînement servo, et le porte-outil présente un silence, une grande vitesse, un couple élevé et un changement d'outil rapide.
Alimentation à 2 axes
L'axe X et l'axe Z adoptent un servomoteur pour l'entraînement et un couplage direct avec une vis à billes est réalisé grâce à un couplage d'arbre élastique, de sorte que les utilisateurs obtiennent une bonne précision d'usinage et des performances d'usinage stables.
Paramètres du produit :
Articles
Unités
HTC4P 1000
Spécification de longueur
mm
1500
Diamètre de balayage maximal au-dessus du banc
mm
Φ600
Longueur de coupe maximale
mm
1500
Diamètre de coupe maximal
mm
Φ500
Diamètre de balayage maximal au-dessus du chariot transversal
mm
Φ400
Type et code du nez de broche
-
A2-8
Diamètre d'alésage de la broche
mm
Φ80
Diamètre de passage maximal de la barre
mm
Φ66
Poupée
Plage de vitesse de broche
tr/min
50-3500
Couple de sortie maximal de la broche (GSK988TA)
Nm
302
Pas de vitesse de broche
-
Vitesses variables en continu
Puissance de sortie du moteur principal ZJY265A-15AM
kW
18,5 (30 minutes)/15 (nominal)
Mandrin
Diamètre/type de mandrin
pouce
8"
Vitesse de déplacement rapide de l'axe X (rail de guidage roulant)
m/min
15
Vitesse de déplacement rapide de l'axe Z (rail de guidage roulant)
m/min
15
Course de l'axe X
mm
270
Course de l'axe Z
mm
1510
Course du manchon de contre-pointe
mm
100
Cône du manchon de contre-pointe
morse
4#
Type de porte-outil standard
Taille de l'outil

12 positions horizontales
Outil de tournage cylindrique
mm
25X25
Diamètre de la barre d'outil d'alésage
mm
Φ40/Φ32/Φ25/Φ20
Si la tête de coupe peut sélectionner facilement la main de coupe
-
oui
Capacité de charge maximale
Pièces à usiner en disque
kg
200
Pièces à usiner en arbre
kg
500
Poids de la machine
kg
6000
Dimension hors tout (LxlxH)
mm
4100X2050X1960

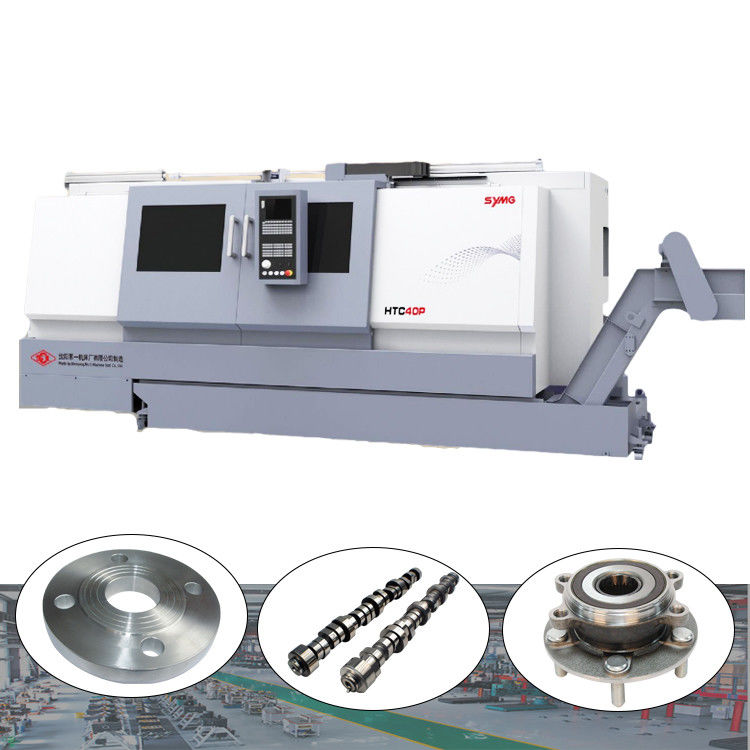

Application industrielle :

Échantillons de pièces à usiner

1. Cage à rotule extérieure, cage à rotule intérieure, arbre de rotor, carter de différentiel,
2. Arbre denté, arbre à cames, arbre de rotor de turbocompresseur, demi-arbre,
3. Rouleau de plaque, tige de piston, arbre transversal, arbre de direction.

Tour à métaux combiné fraisage HTC40P SMTCL CNC 1

NOTRE service :

Assurez-vous de recevoir une machine de haute qualité

1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3.  Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir :
✅ Sens de qualité supérieure, les demandes des clients passent en premier
✅ 30 ans + d'histoire de R&D, l'entreprise a été fondée en 1993
✅ Fabricant de haute technologie avec capacité de recherche et de conception
✅ Système d'approvisionnement stable et mature
✅ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
✅ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
✅ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous :
Tour à métaux combiné fraisage HTC40P SMTCL CNC 2
Bienvenue à nous rendre visite !
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.
Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :

Tour à métaux combiné fraisage HTC40P SMTCL CNC 3

Exposition :

Tour à métaux combiné fraisage HTC40P SMTCL CNC 4

FAQ :

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.
Q2. Quels sont les principaux produits de votre entreprise ?
Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?
Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'augmenter l'efficacité.
Q4 : Quelles sont vos conditions de garantie ?
Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : service en ligne 7 jours sur 7 et 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.
Q8 : Quelles sont les conditions de paiement ?
T/T 30 % de paiement initial à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
