SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal

SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal

Centre de tournage de tour CNC lourd

HTC 50t tour CNC à lit incliné

75 degrés de lit incliné tour CNC

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Le HTC63Q

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
Le HTC63Q
Le mot clé:
Centre de tournage CNC, tour CNC à lit incliné
Diamètre de coupure maximal:
Le nombre d'équipements utilisés
Max. la longueur de coupe:
Le montant de l'aide est calculé à partir du montant de l'aide.
Oscillation maximale au-dessus de lit:
Φ700
Max. balancer le dia. au-dessus du lit.:
Φ600
Diamètre de trou d'axe:
Φ 150
Système de commande CNC:
GSK/FANUC/SIEMENS
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 0

Description du produit:

SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal
Le HTC63Q est un produit aux avantages remarquables, doté d'une structure de lit de haute rigidité, assurant la stabilité de l'usinage, équipé d'un système de contrôle numérique avancé,il est pratique à utiliser et présente une grande précisionSon système de broche efficace permet une découpe à grande vitesse, ce qui améliore considérablement l'efficacité de l'usinage.et peut gérer avec précision des processus complexesIl s'agit d'un choix fiable pour le traitement mécanique.

Caractéristiques du produit:

1, haute précision

◆ Des roues à vis et à guides de haute précision
◆ Des roulements à fuseaux de haute précision
◆ Quantification des normes de procédé
◆ Réglateur de grille de haute précision
2, Haute efficacité
Application du code modulaire du système
◆ Configuration fonctionnelle complète, permettant une production intelligente
◆ Tourelle de servo à haut rendement
◆ Fuseau de coupe hautement performant et lourd
3, Haute rigidité
◆ Lit en fonte de haute qualité, etc.
◆ Coffres-clés: une boîte de nuit à longue portée
◆ Fuseau à haute puissance et à couple élevé
◆ Tourelle d'outil à haute rigidité
Détails du produit:
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 1

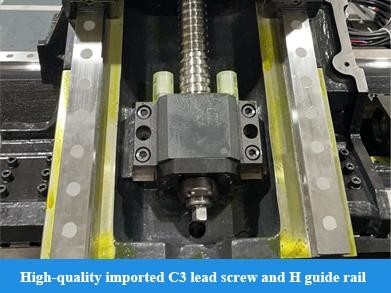

Écroues et rails de guidage de haute précision

Il utilise des vis importées de haute qualité de qualité C3 et des rails de guidage de qualité H et est directement entraîné par des servomotors pour obtenir une excellente précision de fonctionnement
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 2

Des roulements à rouleaux cylindriques à fuseaux à grande précision

Il adopte des roulements à rouleaux cylindriques de qualité P4 importés et coopère avec une broche de haute précision pour obtenir une excellente précision de rotation.
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 3

Deux axes à grande vitesse

Les deux axes utilisent des vis importées et utilisent une technologie de pré-étirement pour assurer un fonctionnement rapide et stable de la machine-outil
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 4
Configuration fonctionnelle complète, permettant
production intelligente

Différentes configurations de modules tels que le repos constant, la sous-frange, le servo tailstock et l'axe Y peuvent
Il peut réaliser le traitement en plusieurs séquences de pièces et peut également être équipé de mesure de pièce, d'outil de mesure, de
Les modules d'automatisation, etc., permettent d'améliorer l'efficacité du travail.
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 5
Les pièces de rechange de l'axe
Il est équipé d'une petite structure de fuseau de coque, et installé en interne rouleau conique
roulements et roulements à billes angulaires de contact pour améliorer la rigidité de coupe de l'extrémité de la queue et assurer l'effet de coupe des pièces à long axe.
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 6
Lit à haute rigidité
Le lit est un lit incliné à 45°, avec une structure de côtes optimisée et renforcée à l'intérieur. Il est coulé en une seule pièce avec des pièces moulées de haute qualité, et l'ensemble de l'axe adopte une structure de rails durs,qui améliore efficacement la rigidité dynamiqueLe joint entre le lit et la tête est gratté et broyé par une surface à double repos, ce qui améliore encore la rigidité de coupe de l'ensemble de la machine.
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 7

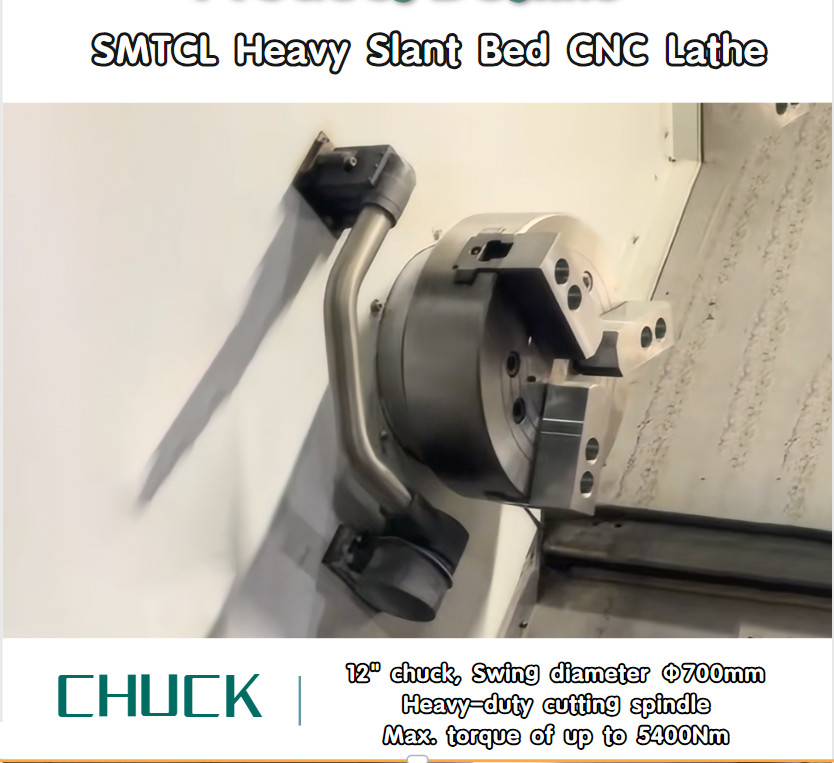

Spindles de coupe à haute performance
Le moteur à haute puissance est associé à une broche de coupe de grande capacité, avec un couple maximal
d'une profondeur de coupe allant jusqu'à 5400 Nm et d'une profondeur de coupe supérieure à 10 mm d'un côté, ce qui améliore l'efficacité de la coupe.
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 8
Fuseau à haute rigidité
Le composant de la tête à grande portée adopte
support composite de roulements à rouleaux cylindriques à double rangée importés et de contact angulaire
roulements à billes à l'avant et à l'arrière, ce qui améliore la rigidité et le couple de la broche
et permet d'obtenir d'excellents effets de coupe lourde de la broche.
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 9

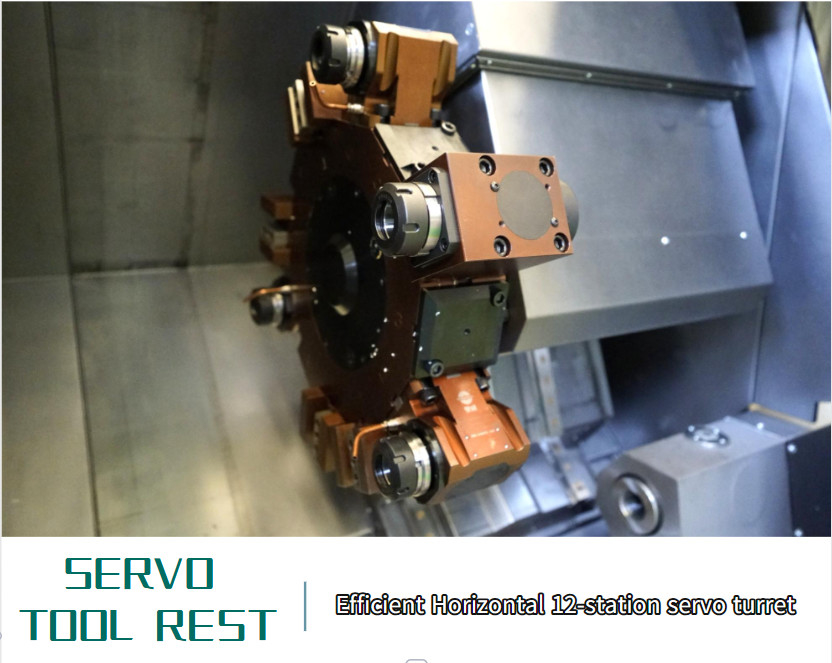

Servo-tourelle efficace

Le servo-moteur à haut rendement est adopté pour contrôler l'indexation précise de la tête de coupe, en veillant à ce qu'elle maintienne un fort
La vitesse la plus rapide de changement d'outil à des stations adjacentes ne prend que 0,4s, ce qui est rapide et
a une efficacité de traitement élevée.

Paramètres du produit:
Les postes
Unités
Le HTC63Q
Max. dia de coupe. (Arbre/disque)
mm
Le nombre d'équipements utilisés
Longueur maximale de coupe
mm
Le montant de l'aide est calculé à partir du montant de l'aide.
Max. Passez le diable sur le lit.
mm
Φ700
Max. balancer le dia. au-dessus du lit.
mm
Φ600
Le moulin à rouleaux


Modèle de nez à broche
-
A2 à 11
Disque intérieur du roulement avant.
mm
Φ160
Conicité de la broche et taille du trou

1:20;Φ150
Dia. du trou de broche Max.
mm
Φ104
Max. Je vous laisse.
mm
Φ85
Le dia de chuck standard.
pouces
12 pouces
Plage de vitesse de la broche
R/min
35 à 2000
Le couple maximal de la broche
Nm
1250
Série de vitesses de la broche

Des engrenages mécaniques à deux vitesses
Puissance de sortie du moteur principal continue/30 min.
Le nombre de sièges
20/30
Axe X/Z
Vitesse de traversée rapide sur l'axe X
mm
15
Vitesse de traverse rapide sur l'axe Z
mm
15
Voyage par axe X
mm
320
Voyage par axe Z
mm
Le montant de l'aide est calculé en fonction de la valeur de l'aide.
Le stock de queue
Voyage du stock de queue
mm
Le montant de l'aide est calculé à partir du montant de l'aide.
Méthode de conduite à la queue

Traînée de selle
Voyage en manche de la queue
mm
150
Le couvercle à manches.
mm
Φ120
Résistance à l'usure

Morse 5 #
Tourelle à outils
Forme de tourelle d'outil

Tourelle à servo horizontale de 12 stations
Hauteur du centre
mm
160
Taille des outils
mm
32X32
Si vous pouviez choisir un outil à proximité
mm
- Oui, oui.
Capacité de charge maximale
Pièces de travail à disque
en kg
800
Pièces à usiner à l'axe
en kg
1300
Autres
Distance entre le centre de la broche et le sol
mm
1085.5
Poids de la machine
en kg
Le montant de l'aide est calculé en fonction de la valeur de l'aide.

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.

2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 10
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine à forer et la première machine à forer sont toutes nées ici.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 11
Exposition:

SMTCL Tour CNC à lit incliné HTC63Q Longueur de coupe maximale 3000 mm Tour CNC horizontal 12

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
