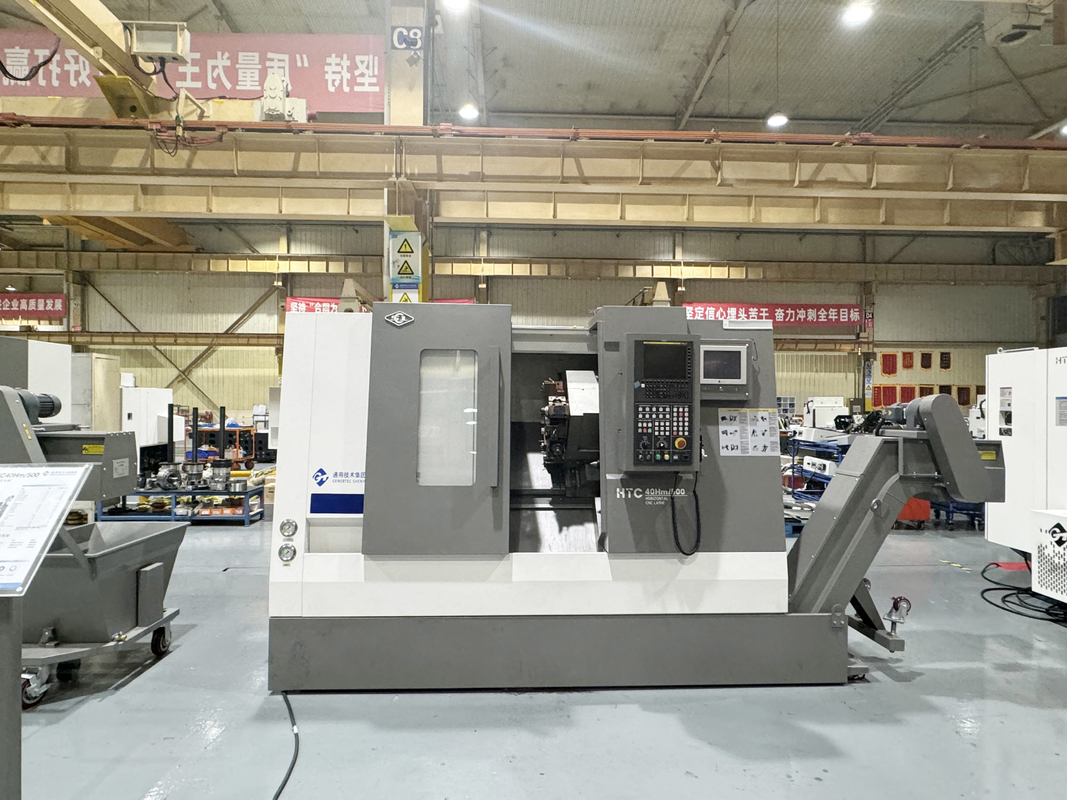

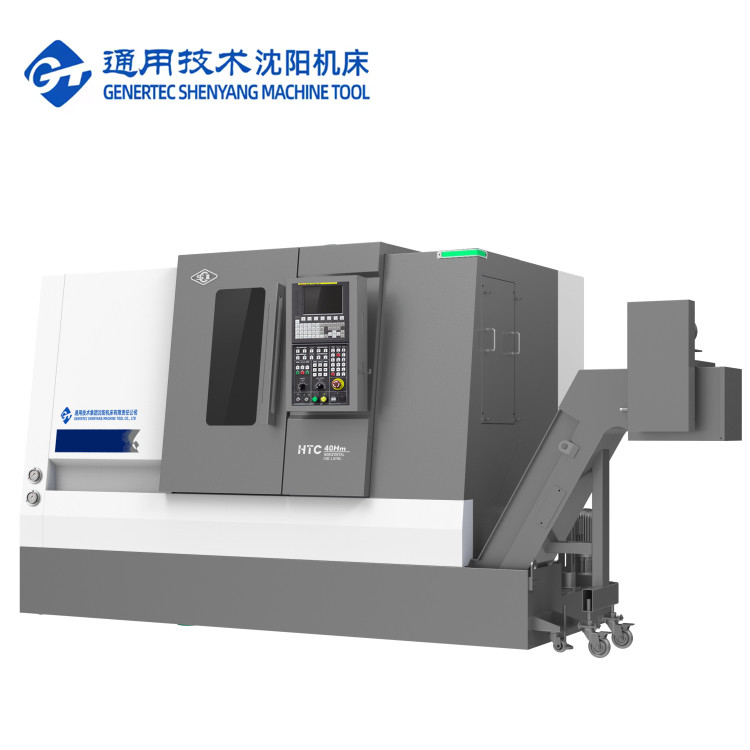

SMTCL HTC40Hm Centre de tournage CNC BMT55 tourelle, axe Y

Nom de la marque: SMTCL
Numéro de modèle: Pour les véhicules à moteur électrique
Lieu d'origine: Chine
Attestation: CE ISO certification
Quantité minimum de commande: 1
Capacité d'approvisionnement: 50 ensembles par mois
Les étiquettes

Machine de tour de la couche horizontale CKA6136

Machine de tour de la couche horizontale 5.5KW

Machine horizontale de la commande numérique par ordinateur CKA6136

Détails du produit

Nom de marque: SMTCL Mot clé: Centre de tournage CNC
Numéro de modèle: HTC40Hm Max. diamètre de coupe: Φ350
Max. longueur de coupe: 450 Max. Se balancer au-dessus du lit: Φ560
Max. toboggan dia.on de natation: Φ350 Diamètre d&#39;alésage de broche: Φ70

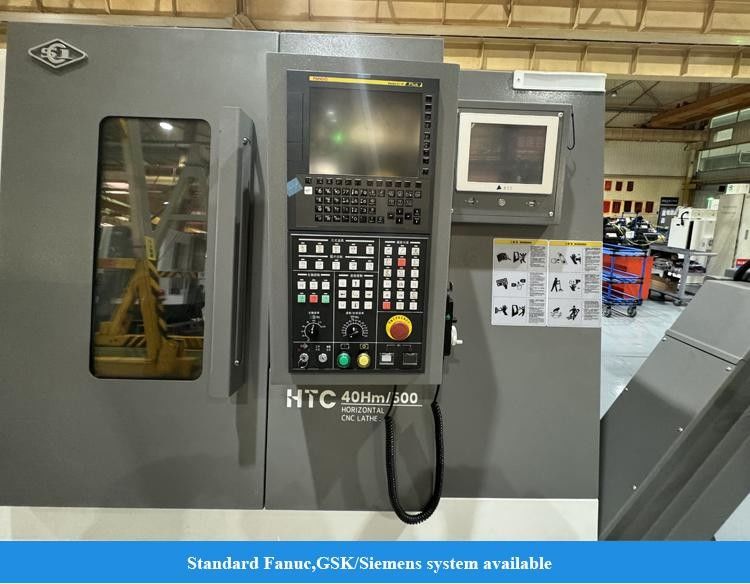

Système de contrôle CNC: GSK/FANUC/SIEMENS
Mettre en évidence

45 degrés de couche inclinée tour CNC

,

centre de rotation de commande numérique par ordinateur

,

Combo de tour CNC avec axe Y

Description du produit

SMTCL HTC40Hm Centre de tournage CNC BMT55 tourelle, axe Y 0

Description du produit:

Centre de tournage CNC SMTCL HTC40Hm BMT55 12 positions Tourelle de puissance Servo Drive Combo de tour à moulin CNC avec axe Y

Le SMTCL HTC40Hm est un centre de tournage CNC horizontal conçu pour le tournage, le fraisage et le forage de haute précision en une seule configuration.4500 tours par minute et options de commande FANUC / GSK / SIEMENS, il convient pour les pièces automobiles, les soupapes de pompes, les roulements, les arbres, les brides et autres composants de production par lots.

Caractéristiques du produit:

1"Haute efficacité"

◆ Porteur d'outil électrique à haute efficacité
◆ Servo à queue partagée
◆ Rapideur de déplacement à deux axes
◆ Configuration optionnelle de l'axe Y pour réaliser un traitement intégré en plusieurs séquences

2"Haute précision"
◆ vis pré-étirée de haute précision
◆ Technologie de compensation des erreurs
◆ Quantification des normes de procédé
◆ Des normes d'inspection strictes
3, Haute rigidité
◆ Le lit de la machine et d'autres pièces à clé en fonte de haute qualité
◆ Unité de fuseau à grande portée
◆ Une selle en forme d'arc qui ne se plie pas
◆ Une petite structure à broche
Détails du produit:
SMTCL HTC40Hm Centre de tournage CNC BMT55 tourelle, axe Y 1
Paramètres du produit:
Projet
Unité
HTC 40H ((Q) m/500
HTC40H ((Q) m/1000
Max, tourne-toi dans le lit.
mm
Φ350
Φ350
Max. longueur de coupe
mm
450
950
Max. nager le jour. au-dessus du lit
mm
Φ560
Φ560
Max. Faites glisser
mm
Φ350
Φ350
Le moulin à rouleaux



Modèle de nez à broche

A2 à 6
A2 à 6
Disque intérieur du roulement avant.
mm
100
100
Conicité de la broche et taille du trou

1:20;Φ70
1:20;Φ70
Dia. du trou du fuseau

Φ65
Φ65
Max. Je vous laisse.
mm
Φ50
Φ50
Le dia de chuck standard.
pouces
8
8
Plage de vitesse de la broche
R/min
4500
4500

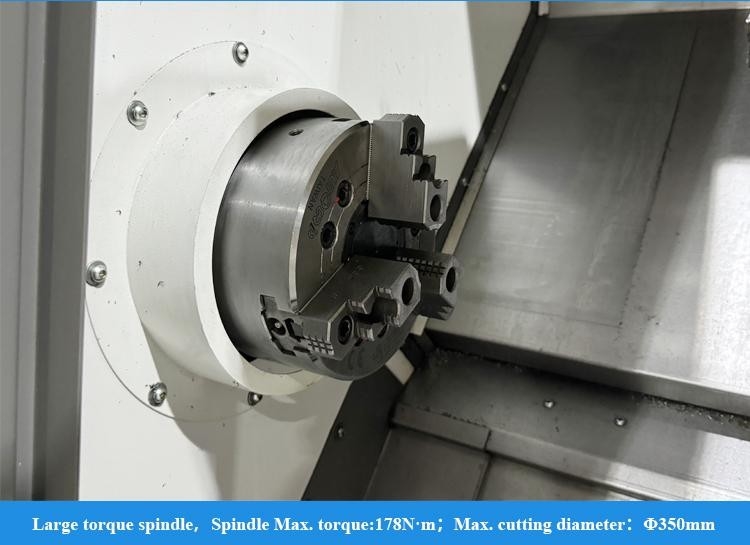

couple nominal de la broche
Nom
Le nombre de cycles est le plus élevé.
Le nombre de cycles est le plus élevé.
Max. couple de la broche
Nom
230 ((600 r/min)
230 ((600 r/min)
Puissance de sortie du moteur principal continue/15 min.
Le nombre de sièges
Jéhovah nous protège, 15/11
Jéhovah nous protège, 15/11
Axe X/Z



Mouvement rapide de l'axe X/Z
M/min
30
30
Voyage par axe X
mm
220
220
Voyage par axe Z
mm
510
1000

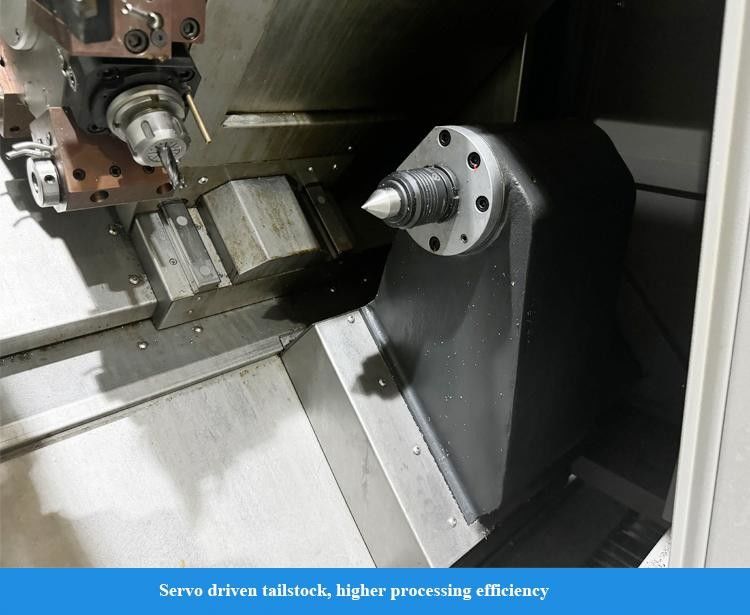

Le stock de queue



Voyage du stock de queue
mm
500
500
Méthode de conduite à la queue

Traction hydraulique
Traction hydraulique
Résistance à l'usure
Le morse
MT-5
MT-5

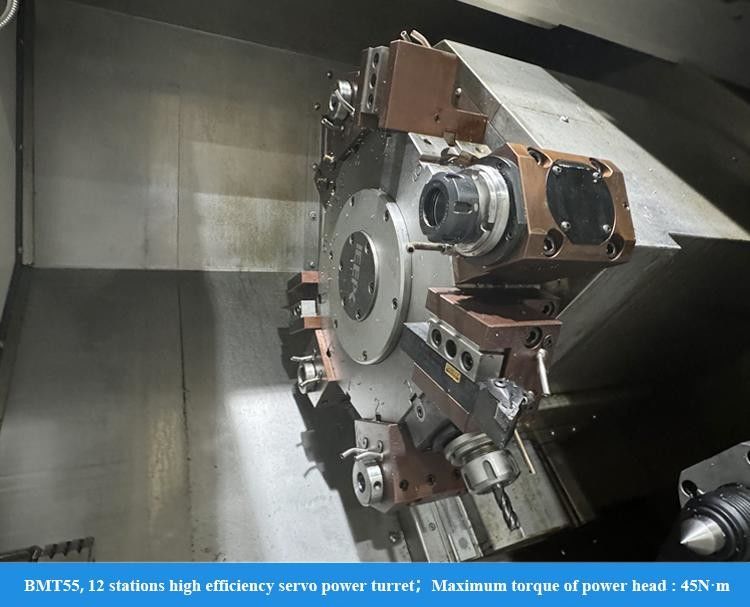

Tourelle



Type de tourelle

Tourelle de puissance horizontale de 12 stations
Tourelle de puissance horizontale de 12 stations
Hauteur du centre
mm
100
100
Indice de la tourelle, précision de positionnement répétée
Je vous en prie.
± 16
± 16
Taille des outils
mm
25
25
Si vous pouviez choisir un outil à proximité

- Oui, oui.
- Oui, oui.
Interface du support d'outil électrique

BMT55
BMT55
Capacité maximale de forage
mm
16 fois 0.2
16 fois 0.2
Capacité de fraisage maximale
mm
14 × 10 × 40
14 × 10 × 40
Capacité maximale d'exploitation
mm
Un M12×1.5
Un M12×1.5
Autres



Distance entre le centre de la broche et le sol
mm
1050
1050
Poids net de la machine-outil
en kg
4200
4750
Dimensions globales ((LxWxH)
mm
2750 × 1920 × 2000
3620 × 1920 × 2000
Remarque: les paramètres indiqués dans le tableau sont uniquement à titre de référence.
Configuration standard:
1Système FANUC-0i-TF Plus (5) (série Hm/Sm)
2Système GSK988TA (série Qm)
3"Fuseau à manches"
4"Cylindre d'huile à chuck creux"
5"Carrière à outils électriques horizontale de 12 stations"

Application dans le secteur industriel:

SMTCL HTC40Hm Centre de tournage CNC BMT55 tourelle, axe Y 2

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.

2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
SMTCL HTC40Hm Centre de tournage CNC BMT55 tourelle, axe Y 3
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
SMTCL HTC40Hm Centre de tournage CNC BMT55 tourelle, axe Y 4
Exposition:

SMTCL HTC40Hm Centre de tournage CNC BMT55 tourelle, axe Y 5

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
