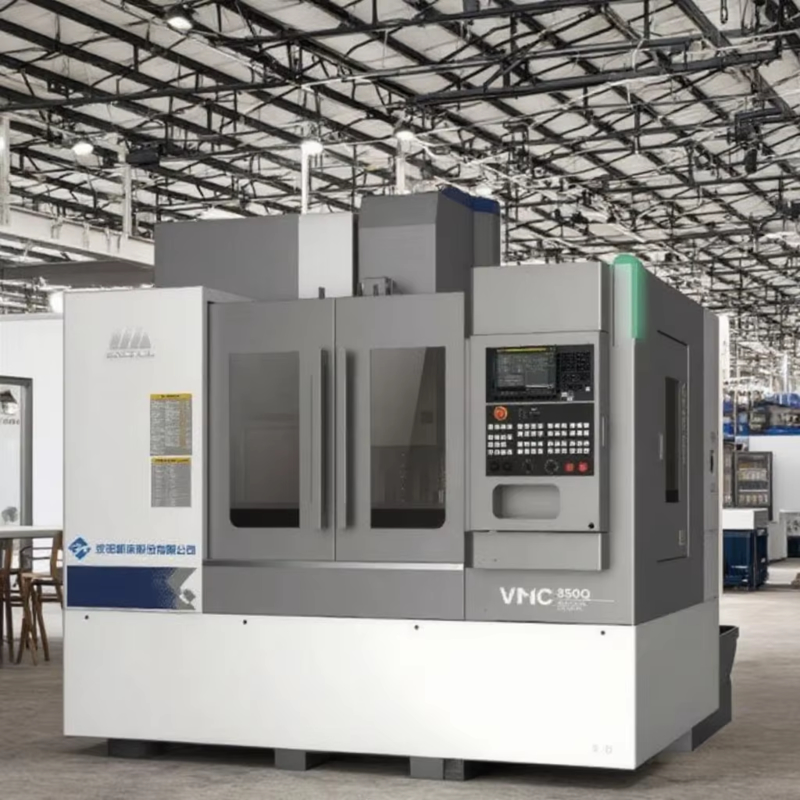

Centre d'usinage vertical SMTCL FANUC 10000 tr/min pour fraisage CNC VMC850Q
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | VMC850Q |
|---|---|---|---|
| Mot clé: | Centre d'usinage vertical de commande numérique par ordinateur | Système de contrôle CNC: | La Commission a déclaré que les mesures n'avaient pas été prises en conformité avec le règlement (CE |
| Taille de la table (L×W): | 1000 × 500 | Charge maximale sur la table: | 600Kg |
| Déplacement sur l'axe X: | 850 mm | Déplacement de l'axe Y: | 500 mm |
| Déplacement de l'axe Z: | 540mm | A.T.C.: | 24 contrôle aérien avec bras robotisé |
| Mettre en évidence |
Centre de fraisage CNC verticale,Machine VMC à commande numérique numérique verticale,Centre de fraisage CNC 1200×500 |
||
Description du produit
Centre de fraisage CNC VMC850Q Centre d'usinage vertical FANUC contrôleur
- Conception à haute rigidité et haute résistance sismique; réaménagement des structures internes des côtes dans le lit, le toboggan et la colonne
- Traitement ultra-précis: performances d'interpolation au niveau du micromètre, fraisage de surface de précision, valeur Ra inférieure ou égale à 0,6um, diamètre des pièces de type aiguille 0,08 mm
- Traction plus importante, traction de l'axe Y augmentée à 550 mm, adaptée au traitement de plus de pièces
- Guides à rouleaux, vis, roulements, fuseaux à Taiwan et charge d'outil de Taiwan importés
- Magasin d'outils entièrement fermé, adapté au traitement de pièces de matériaux divers, réduisant la fréquence de maintenance
- Hauteur plus élevée de la cavité du lit et capacité accrue du réservoir d'eau
- Spindle électrique à haute performance, encodeur optique, refroidissement par spindle (machine de refroidissement à l'huile/à l'eau), etc.
- Interfaces d'automatisation réservées, avantages importants de l'intégration de l'automatisation
- Conception de simulation professionnelle, optimisation scientifique en pleine dimension, et vérifiée par des procédés de fabrication avancés et un système de test strict,réalisation d'une qualité de transformation exceptionnelle, excellentes performances de coupe entièrement libérées, parfaitement adaptées aux différentes pièces
- un support de 8 pieds pour le lit;
- une cavité de selle épaissie;
- Support de côte indépendant sur la surface du guide de colonne
- une vitesse de la broche de 10000 tr/min;
- Les caractéristiques du système de freinage sont les suivantes:
- Technologie de compensation des erreurs
- un réglage de la longueur d'onde de l'appareil;
- Des normes de processus quantifiées;
- Précision d'usinage de la catégorie IT6
- 7 ensembles d'équipements d'essai des performances par lots, 7 ensembles d'équipements d'essai de coupe
- 22 essais de performance et 25 essais de découpe par équipement
- Nom de la pièce: pièce d'essai à marque de joint d'outil
- Industrie: véhicules à énergie nouvelle, robotique; matériaux (AL6061)
- Dimensions de la pièce: 200*150*20 mm
- Marquages des joints d'outil sur la surface de la pièce
- Épreuves de la stabilité de la broche de la machine et de l'usinage
- Exigences relatives à la qualité des surfaces
- Nom de la pièce: usinage de gravure D0,2 mm
- Industrie: semi-conducteurs, produits médicaux, etc.; matériau: AL7075
- Dimensions de la pièce: φ40*30 mm
- Faible rigidité de la position d'usinage, sujette à la déformation
- Épreuves de contrôle et de stabilité de l'alimentation des machines-outils
- Contrôle précis du débit et du réglage de l'outil
- Technologie d'élimination des taches de surface
| Nom de l'article | Unité | VMC850Q | VMC1000Q | VMC1100Q | |
| Capacité | Voyage par axe X | mm | 850 | 1000 | 1100 |
| Voyage par axe Y | mm | 500 | 500 | 620 | |
| Voyage par axe Z | mm | 540 | 540 | 600 | |
| Nose de broche à la surface de la table | mm | 120 à 660 | 120 à 660 | 120 à 720 | |
| Nose de broche à surface de colonne | mm | 640 | 640 | 743 | |
| Tableau de travail | Taille de la table (L*W) | mm | 1000*500 | 1200*500 | 1300*610 |
| Charge maximale sur la table | en kg | 600 | 600 | 1000 | |
| Taille de la fente en T | mm | 18*5 | 18*5 | 18*5 | |
| Le moulin à rouleaux | Vitesse du fuseau | Rpm | 10000 | 10000 | 10000 |
| Le point de démarrage de l'axe | mm | 7/24 conique | 7/24 conique | 7/24 conique | |
| NT1 société civile | NT1 société civile | NT1 société civile | |||
| Moteur à broche | kW | 7.5 / 11 | 7.5 / 11 | Jéhovah nous protège, 15/11 | |
| Le couple de sortie maximal | N.m. | 35.8/70 | 35.8/70 | 52.5/95. Je suis désolé.5 | |
| Type d'entraînement à broche | Ceinture dentaire synchrone | ||||
| Outils | Modèle de porte-outils | NT1 | |||
| Modèle de broche à tirer | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | ||||
| Taux de fourrage | Traversée rapide X,Y,Z | M/min | Le montant de l'aide | ||
| Pour les véhicules à moteur à trois axes (X/Y/Z) | Le nombre de sièges | 1.8/1.8/3 | 1.8/1.8/3 | 3/3/3 | |
| Le couple du moteur à 3 axes ((X/Y/Z) | Nom | 11/11/20 | 11/11/20 | 20/20/20 | |
| Taux d'alimentation maximal de coupe | mm/min | 1 à 2000 | |||
| A.T.C. | Le type | pc | ATC équipé d'un bras robotisé | ||
| Le mode | Sélection de l'outil le plus proche dans les deux sens | ||||
| Capacité | Pcs | 24 | |||
| Longueur maximale de l'outil | mm | 300 | |||
| Poids maximal de l'outil | en kg | 7 | |||
| Max. trop de disque. | mm | 80 | |||
| Max. trop de disque. - À côté. | mm | 150 | |||
| Temps de changement d'outil (T-T) | seconde | 2.5 | |||
| La hauteur entre la table et le sol | mm | 900 | 900 | 950 | |
| Autres | Dimensions globales (L*WxH) | mm | 2400*2975*2840 (à l'exclusion du convoyeur à copeaux) | 2700*2975*2840 (à l'exclusion du convoyeur à copeaux) | 2940*3450*3050 (à l'exclusion du convoyeur à copeaux) |
| Poids net de la machine | en kg | 5100 | 5400 | 6200 | |
| Exigence de puissance totale | KVA | 18 | 18 | 25 | |
Configuration standard:
|
Configuration sélective:
|
||||
- Industrie des moteurs à pompes: corps de vanne
- Industrie automobile: couvercle de la tête du cylindre
- Réducteur: arbre d'engrenage planétaire secondaire
Marque d'articulation de l'outil < 0,001 mm, comparable à l'excellente qualité des principales marques internationales, aidant le produit à devenir l'outil préféré pour le traitement dans l'automobile,nouvelles énergies et autres industries
- Monter et déboguer avant livraison
- Répondez dans les 24 heures et procédez au traitement du problème.
- 1 an de service de réparation gratuit (seulement sans dommages causés par l'homme).
- Solution globale d'entreposage fournie
- Le sens de la qualité, les demandes des clients viennent en premier.
- 30 ans + histoire de R & D, la société a été fondée en 1993
- Fabricant de haute technologie doté de capacités de recherche et de conception
- Système d'approvisionnement stable et mature
- Jeunes vendeurs actifs et ingénieurs pour des services instantanés ((24 heures en ligne)
- Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- Notre principe de conception de structure: entretien et installation faciles, faible coût d'entretien, ne pas affecter la production
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois, à compter de la date de la facture de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont réalisés entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
