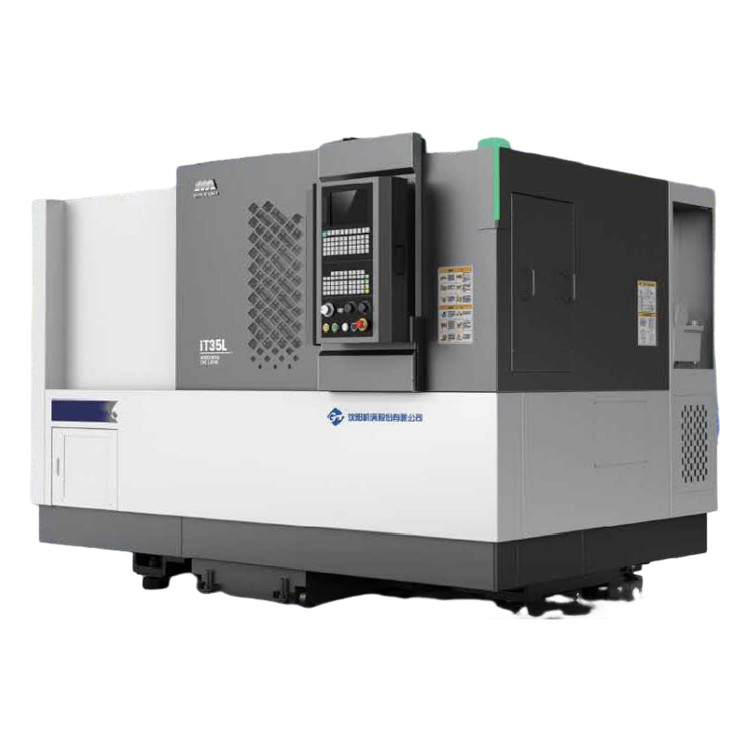

Le tour CNC SMTCL de la série IT50 à lit incliné Le tour CNC à 45 degrés
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | it50 |
|---|---|---|---|

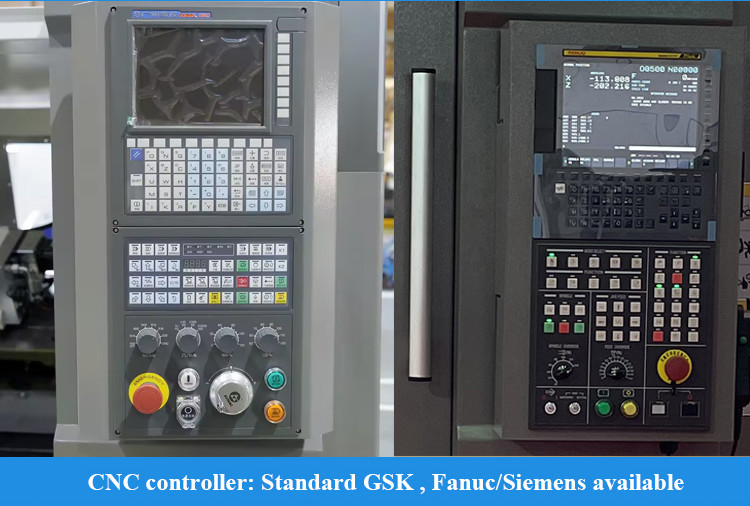

| Système de contrôle CNC: | GSK | CNC ou pas: | CNC |
| Mot clé: | Machine CNC à tour de lit incliné | Max. Longueur tournée (mm): | 500 |
| Velocité maximale de la broche (rpm): | 3500 r.p.m | Voyage (axe X): | 260 |
| Voyage (axe Z) (mm): | 505 | Diamètre de rotation maximal: | Φ500 |
| Longueur maximale de virage: | 500 | Balancement maximum sur le lit: | Φ580 |
| Maximum de glissement sur glisser: | Φ320 | ||
| Mettre en évidence |
Machine de fraisage à tour CNC à lit incliné,Le tour de lit incliné CNC,Machine à tourner le tour CNC 45 degrés |
||
Description du produit
Description du produit:
Le tour CNC horizontal de la série IT convient au traitement de toutes sortes de pièces de disque et de faisceau court, peut tourner la face d'extrémité et la rainure d'extrémité, le cercle extérieur et le fil de trou intérieur,la rainure et la surface tournante et autres caractéristiques géométriques. peut répondre aux exigences de traitement de haute précision, de grande quantité et d'efficacité des pièces rotatives des industries automobile, des roulements, des machines d'ingénierie, des métaux non ferreux et autres.
Caractéristiques du produit:
1, Haute rigidité
* Analyse des éléments finis pour optimiser l'ensemble de la machine

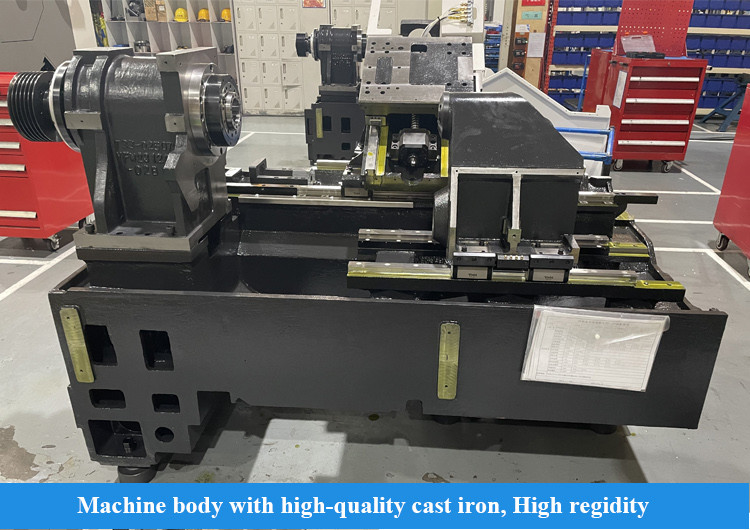

* Le lit est fait de pièces moulées de haute qualité avec une disposition de barre raisonnable

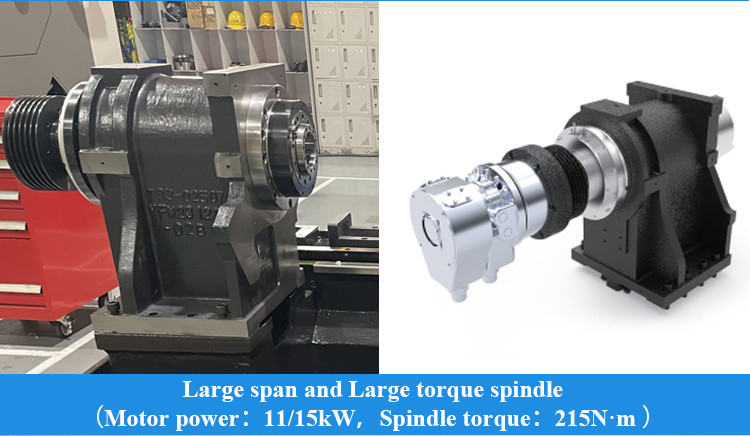

* Configuration d'une large portée, d'un grand fuseau de couple, amélioration de la rigidité de coupe
* Processus de grattage de précision, amélioration de la rigidité de la connexion
|
Nom de l'article
|
unité
|
spécifications (IT 50)
|
||
|
Diamètre de rotation maximal
|
mm
|
Φ500 Φ500
|
||
|
Longueur maximale de virage
|
mm
|
500
|
||
|
Balancement maximum sur le lit
|
mm
|
Φ580
|
||
|
Maximum de glissement sur glisser
|
mm
|
Φ320
|
||
|
Le moulin à rouleaux
|
|
|||
|
nez à broche
|
mm
|
A2 à 8
|
||
|
dia de roulement avant
|
mm
|
120
|
||
|
taille de la broche et de l'ouverture
|
mm
|
1:20; Φ90
|
||
|
Dis.de trou de broche
|
mm
|
Φ80
|
||
|
Le maximum de bar.
|
mm
|
Φ65
|
||
|

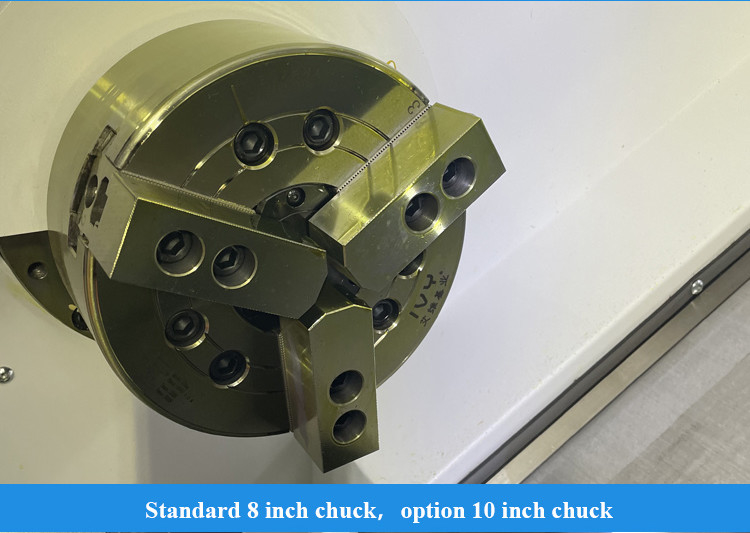

Taille de chuck
|
pouces
|
10
|
||
|
vitesse du fuseau
|
R/min
|
3500
|
||
|
couple nominal de la broche
|
Nm
|
243 ((588 r/min)
|
||
|
le couple maximal de la broche
|
Nm
|
300 ((588 r/min)
|
||
|
puissance de sortie maximale du moteur continue/30 min
|
Le nombre de sièges
|
15/18. Je vous en prie.5
|
||
|
Nourrissage
|
|
|||
|
Vitesse maximale X/Z
|
M/min
|
24
|
||
|
Voyage par axe x
|
mm
|
260
|
||
|
Voyage par axe z
|
mm
|
505
|
||
|

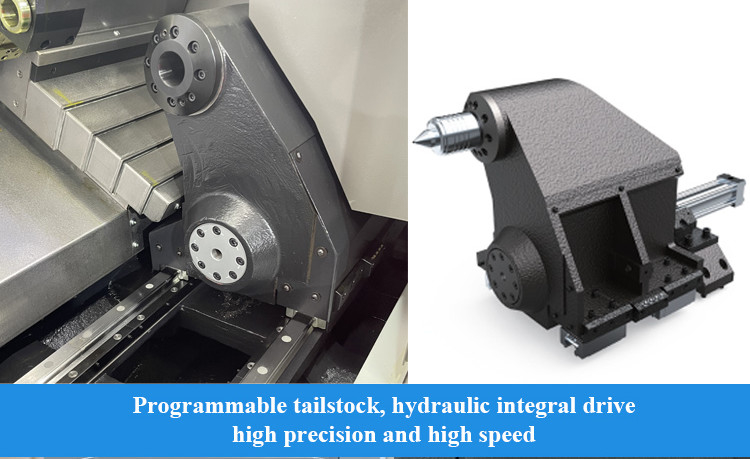

Le stock de queue
|
|
|
||
|
Voyage du stock de queue
|
mm
|
400
|
||
|
épaisseur conique de la queue
|
le morse
|
MT-5
|
||
|
Tourelle
|
|
|||
|
type de tourelle
|
|
Servo tourelle horizontale de 8 stations
|
||
|
hauteur du centre
|
mm
|
100
|
||
|
positionnement rotatif
|
La SEC.
|
± 16
|
||
|
Autres
|
|
|||
|
le poids
|
Poids total de l'eau
|
3700
|
||
|
les dimensions globales
Je ne sais pas. |
mm
|
Le nombre de points de contact est le suivant:
|
||
Application dans le secteur industriel:
Notre service:
1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
