Lieu d'origine:
Chine
Nom de marque:
SMTCL
Certification:
CE ISO certification
Numéro de modèle:
Série IT35
Vidéo
Vidéo
Description du produit:

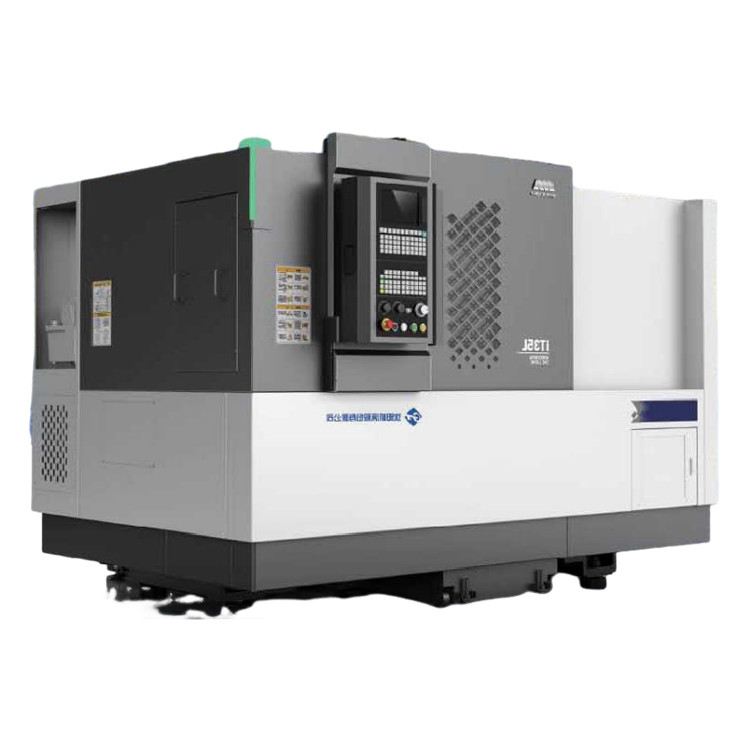

Le tour CNC horizontal de la série iT convient au traitement de toutes sortes de pièces à disque et à arbre court, peut tourner la face d'extrémité et la rainure d'extrémité, le cercle extérieur et le fil de trou intérieur,la rainure et la surface tournante et autres caractéristiques géométriques. peut répondre aux exigences de traitement de haute précision, de grande quantité et d'efficacité des pièces rotatives des industries automobile, des roulements, des machines d'ingénierie, des métaux non ferreux et autres.
Caractéristiques du produit:
1, Haute rigidité
* Analyse des éléments finis pour optimiser l'ensemble de la machine
* Le lit est fait de pièces moulées de haute qualité avec une disposition de barre raisonnable

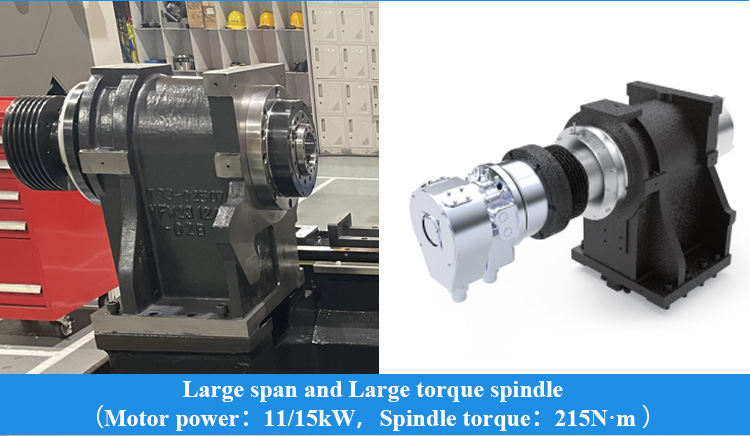

* Configuration d'une large portée, d'un grand fuseau de couple, amélioration de la rigidité de coupe
* Processus de grattage de précision, amélioration de la rigidité de la connexion
|
Nom de l'article
|
unité
|
spécifications
|
||
|
iT35
|
iT35L
|
|||
|
Diamètre de rotation maximal
|
mm
|
Φ360
|
||
|
Longueur maximale de virage
|
mm
|
350
|
500
|
|
|
Balancement maximum sur le lit
|
mm
|
Φ580
|
||
|
Maximum de glissement sur glisser
|
mm
|
Φ360
|
Φ330
|
|
|
Le moulin à rouleaux
|
nez à broche
|
|
A2 à 6
|
|
|
le roulement avant.
|
mm
|
100
|
||
|
taille de la broche et de l'ouverture
|
|
1:20; Φ70
|
||
|
Dis.de trou de broche
|
mm
|
Φ65
|
||
|
Le maximum de bar.
|
mm
|
Φ50
|
||
|

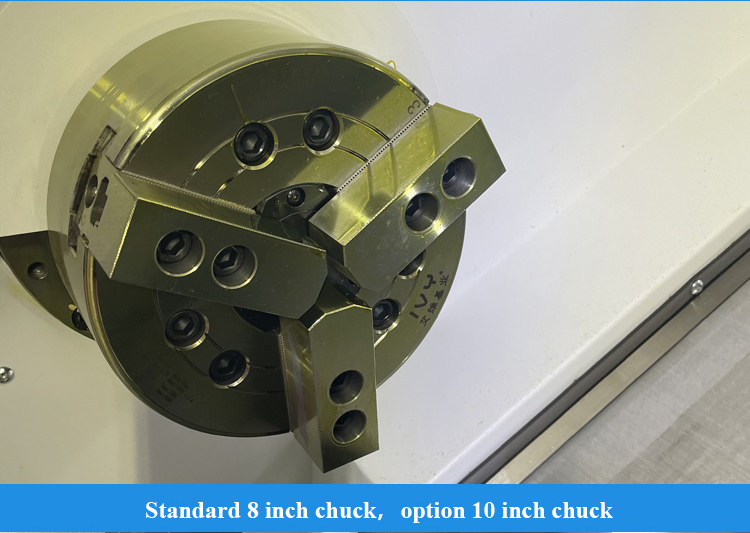

Taille de chuck
|
pouces
|
8
|
||
|
vitesse du fuseau
|
R/min
|
4000
|
||
|
couple nominal de la broche
|
Nm
|
157.5 ((666 r/min)
|
||
|
le couple maximal de la broche
|
Nm
|
215 ((666 r/min)
|
||
|
puissance de sortie maximale du moteur continue/30 min
|
Le nombre de sièges
|
Jéhovah nous protège, 15/11
|
||
|
Nourrissage
|
Traversée rapide X/Z
|
M/min
|
30
|
|
|
Vitesse maximale X/Z
|
M/min
|
30
|
||
|
Voyage par axe x
|
mm
|
200
|
||
|
Voyage par axe z
|
mm
|
350
|
510
|
|
|

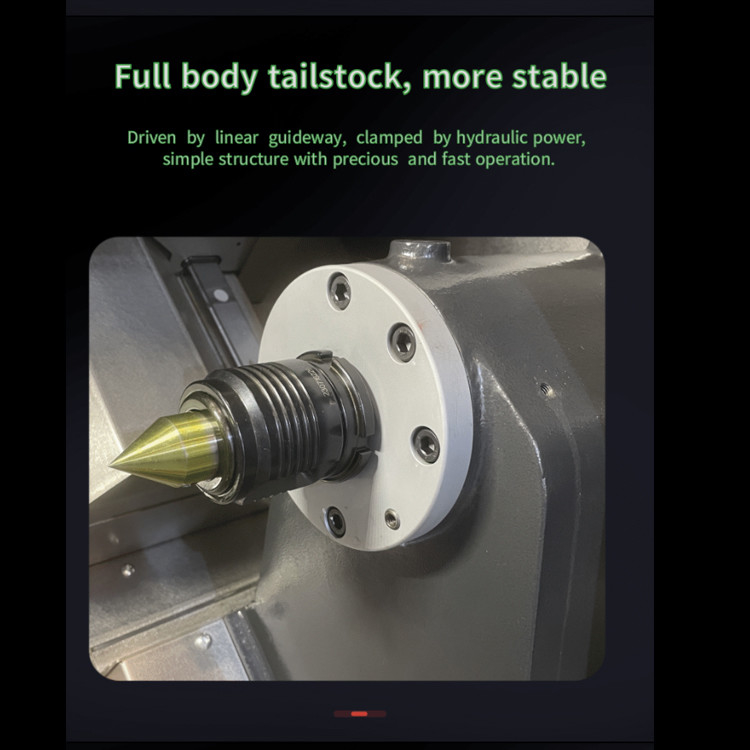

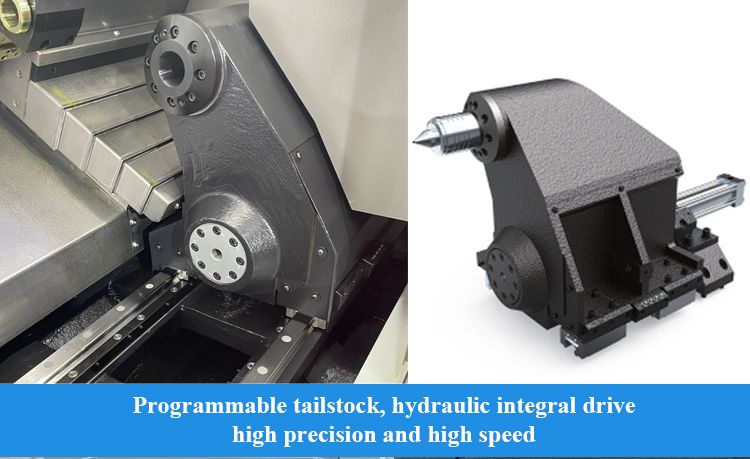

Le stock de queue
|
Voyage du stock de queue
|
mm
|
- Je ne sais pas.
|
400
|
|
type de moteur
|
|
- Je ne sais pas.
|
Tracteur à cylindre
|
|
|
Vitesse maximale de déplacement rapide
|
M/min
|
- Je ne sais pas.
|
8
|
|
|
Longueur minimale de la pièce à soulever
|
mm
|
- Je ne sais pas.
|
120
|
|
|
épaisseur conique de la queue
|
le morse
|
- Je ne sais pas.
|
MT-5
|
|
|

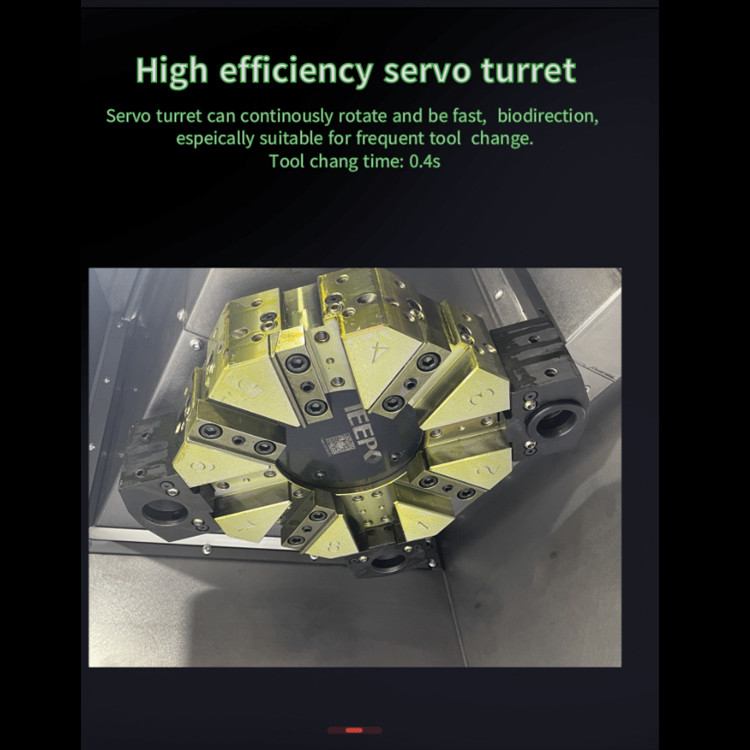

Tourelle
|
type de tourelle
|
|
Servo tourelle horizontale de 8 stations
|
|
|
hauteur du centre
|
mm
|
80
|
||
|
positionnement rotatif
|
Je vous en prie.
|
± 16
|
||
|
Si le coupeur peut choisir l'outil à proximité
|
|
- Oui, oui.
|
||
|
Porteur d'outil
|
mm
|
25 × 25
|
||
|
Porteur d'outils
|
mm
|
Φ40
|
||
|
Couvercle du réducteur
|
mm
|
Φ32
|
||
|
Retrait des copeaux de refroidissement
|
Pression de la pompe de refroidissement
|
une barre
|
0.9
|
|
|
Débit de la pompe de refroidissement
|
L/min
|
40
|
||
|
Capacité du réservoir
|
L
|
150
|
160
|
|
|
Formulaire d'extracteur de puces
|
|
Plaque de la chaîne du côté droit
|
||
|
Chargement
|
Pièces en forme de disque
|
en kg
|
150 Inclut les roulements et autres accessoires
|
|
|
Parties axiales
|
en kg
|
300 Inclut les rouleaux et autres accessoires
|
||
|
Autres
|
Le centre de la broche est élevé du fond du lit
|
mm
|
108 + 0
|
|
|
le poids
|
en kg
|
3300
|
3600
|
|
|
puissance
|
KVA
|
27
|
||
|
les dimensions globales
Je ne sais pas. |
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
|
Application dans le secteur industriel:
Notre service:
1. Assembler et déboguer avant la livraison
