Centre d'usinage vertical à commande numérique SMTCL VMC850Q Centre de tournage

Centre d'usinage vertical à commande numérique SMTCL VMC850Q Centre de tournage

Centre de tournage CNC vertical à haute rigidité

Machines de forage à fraisage CNC polyvalentes

Machine à tourner à commande numérique

Lieu d'origine:

Chine

Nom de marque:

SMTCL/SYMG

Certification:

ISO certification

Numéro de modèle:

VMC850 Q

Nous contacter
Demandez un devis
Détails du produit
Marque:
Le code de l'entreprise
Chandelle d'axe ::
NT1 société civile
Le type::
Verticale
Système de contrôle de commande numérique par ordinateur ::
FANUC, Siemens
Vitesse d'alimentation (mm/min) ::
1 - 20000 mm/min
Positionnement de l'exactitude (millimètre) ::
0,006
Répétabilité (X/Y/Z) (millimètre) ::
0,004
Puissance de moteur d'axe (kilowatt) ::
7.5/11
Capacité de magazine d'outil ::
24
Dimension ((L*W*H)::
2400x3125x2840mm
Voyage par axe X:
850 mm
Voyage d'axe des ordonnées:
500 mm
Voyage par axe Z:
540 mm
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
Négociable
Détails d'emballage
Le cas en bois, tronc de bidon, l'autre emballage navigable
Délai de livraison
45 à 60 jours
Conditions de paiement
L/C, T/T, Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

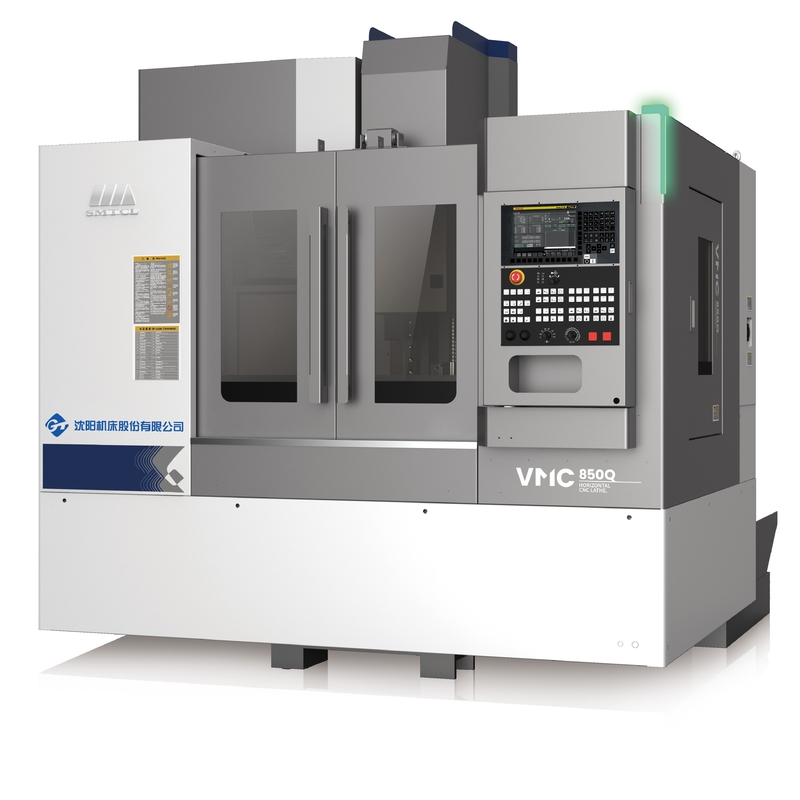

Centre d'usinage vertical à commande numérique SMTCL VMC850Q Centre de tournage 0

Centre d'usinage vertical CNC SMTCL VMC850Q, centre de tournage, fraiseuse CNC
Ce centre d'usinage vertical VMC850Q de nouvelle génération adopte une disposition à cadre vertical, une structure à coulisse croisée, une colonne en arête de poisson à haute rigidité, un bâti de broche trapézoïdal inversé, un centre de gravité bas, un bâti à haute rigidité, un rail de guidage à rouleaux à trois axes, pour assurer à la machine une bonne précision de fonctionnement, une haute résistance et une excellente stabilité de précision ; La structure de la machine est simple et compacte, l'encombrement est faible, ce qui favorise l'assemblage d'une ligne automatique ; Peut être utilisé pour le fraisage de surface, le perçage, l'alésage, l'alésage, le traitement de surface 2D et 3D, le taraudage et d'autres processus d'usinage de haute précision intégrés. Fonctionnement simple, haute vitesse et haute efficacité, intelligent et stable.
Caractéristiques du produit :

1, Conception à haute rigidité et haute stabilité

* Bâti de moulage intégral à haute résistance

* Guidage à rouleaux de classe P à trois axes

* Colonne en arête de poisson à longue portée

2, Bonne précision et maintien de la précision
* Vis mère C3 pré-tirée
* Technologie de symétrie thermique
* Technologie de compensation d'erreur
3, Sécurité, protection de l'environnement, productivité efficace * Déplacement rapide à trois axes 48 m/min
* Broche directe 12000 tr/min
* Extracteur de copeaux à double spirale du bâti
Détails du produit :
SPÉCIFICATIONS DU PRODUIT

Centre d'usinage vertical à commande numérique SMTCL VMC850Q Centre de tournage 1

Principales spécifications techniques

Principaux paramètres techniques

Article
Spécifications
Spécifications
Marque
Course de l'axe X
mm
2400×3125×2840
Course de l'axe Y
mm
2400×3125×2840
Course de l'axe Z
mm
2400×3125×2840
Nez de broche à la surface de la table
mm
2400×3125×2840
Nez de broche à la surface de la colonne
mm
2400×3125×2840
Table de travail
Taille de la table (L×L)
mm
2400×3125×2840
Charge maximale sur la table
kg
5100
Taille de la rainure en T
mm
2400×3125×2840
Broche
Vitesse de la broche
tr/min
10000
Cône de broche/tige de broche
mm
2400×3125×2840
BT40
Moteur de broche
kW
7,5/11
Couple de sortie maximal
N.m
35,8/70
Type d'entraînement de la broche
Courroie synchrone

Vitesse d'avance
Avance rapide X, Y, Z
M/min
20
Vitesse d'avance de coupe maximale
M/min
20
A.T.C
Capacité de stockage d'outils
pc
Type bras 24
Diamètre maximal de l'outil
mm
2400×3125×2840
Longueur maximale de l'outil
mm
2400×3125×2840
Temps de changement d'outil (T-T)
sec
2,5
Précision
Précision de positionnement X/Y/Z
mm
2400×3125×2840
Précision de répétabilité X/Y/Z
mm
2400×3125×2840
Autres
Dimensions hors tout (L×l×H)
mm
2400×3125×2840
Poids net de la machine
kg
5100
Puissance totale requise
KVA
18
Standard :


1. Système de contrôle FANUC OI-MF TYPE(5)β

2. Broche 10000 tr/min, connectée par courroie
3. Magasin d'outils à manipulateur à 24 disques
4. Réservoir d'eau + copeaux de rinçage du bâti
5. Soufflette à air comprimé, lampe de travail, voyant d'avertissement
Optionnel :

1. Fanuc Oi-MF TAPE(l)β

système3. Système CNC Siemens 828D
système3. Système CNC Siemens 828D
4. Broche mécanique à connexion directe 12000 tr/min
5. Broche motorisée 16000 tr/min, 24000 tr/min
6. Plateau tournant à 4e axe
7. Refroidissement à l'intérieur 2MPa, 3MPa, 5MPa, 7MPa
8. Séparateur huile-eau
9. Enlève-copeaux à chaîne
10. Pistolet à eau propre
11. Inspection des outils et des pièces
12 .
porte automatique13. Verrou de porte de sécurité
14. Armoire électrique et climatisation
Précision principale :

La précision de la machine met en œuvre la norme d'acceptation GB/T18400.2-2010 Norme d'acceptation pour la précision de positionnement et la précision de positionnement répétée des machines-outils GB/T18400.4-2010

Articles d'inspection
Norme d'usine
Précision d'usinage
IT6
Précision de positionnement
Axe X (mm)
0,005
Axe Y (mm)
0,004
Précision de positionnement répétée
0,004
Précision de positionnement répétée
Axe X (mm)
0,005
Axe Y (mm)
0,004
Configuration principale :
0,004
Configuration principale :

Configuration principale de la machine-outil et liste des pièces achetées

Article
Spécifications
Marque
Remarques

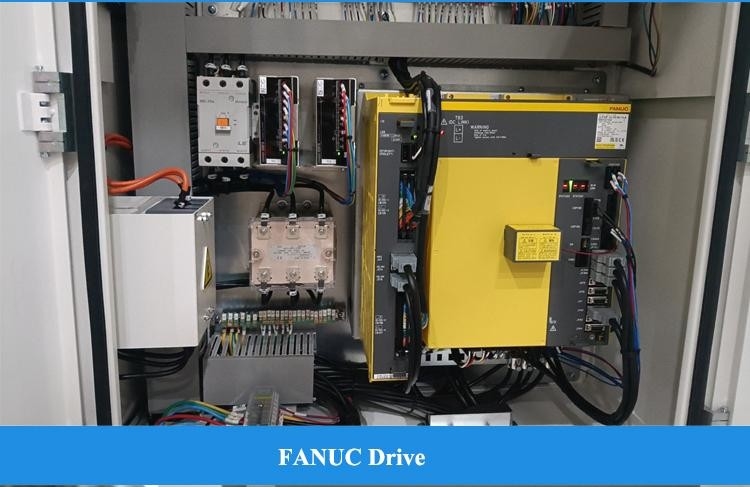

Système CNC
FANUC Oi-MF PLUS TYPE(5)
FANUC
Roulement à vis de l'axe X

βiI 8/12000-B
FANUC
Roulement à vis de l'axe X

βiSc 12/3000-B
FANUC
Roulement à vis de l'axe X

βiSc 12/3000-B
FANUC
Roulement à vis de l'axe X

βiS 22B/3000-B
FANUC
Roulement à vis de l'axe X

30×62×15
NSK/FAG/NACHI/NTN

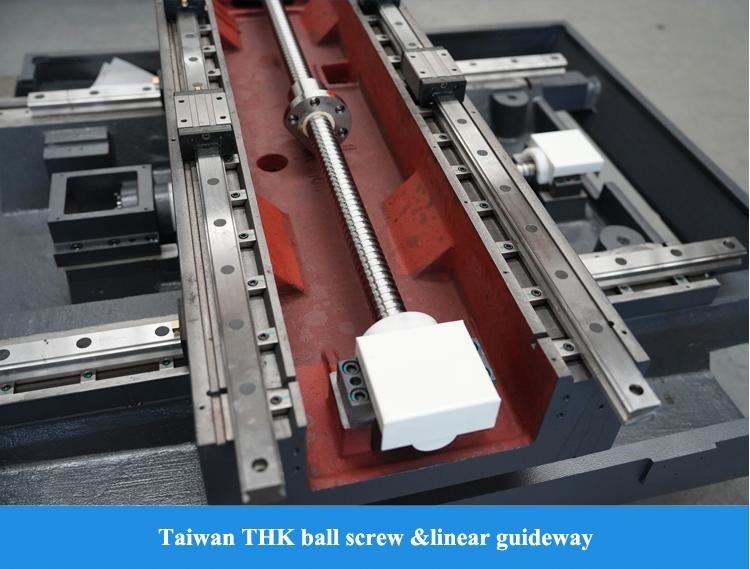

Vis à billes de l'axe X

30×62×15
NSK/FAG/NACHI/NTN
Vis à billes de l'axe X

30×62×15
NSK/FAG/NACHI/NTN
Vis à billes de l'axe X

φ40×16,C3
THK/PMI/HIWN
Glissière de l'axe X

φ40×16,C3
THK/PMI/HIWN
Glissière de l'axe X

φ40×16,C3
THK/PMI/HIWN
Glissière de l'axe X

35
THK/REXROTH/PMI/HIWN
Cas de traitement :

45
THK/REXROTH/PMI/HIWN
Cas de traitement :

45
THK/REXROTH/PMI/HIWN
Cas de traitement :

Pourquoi nous choisir :
Centre d'usinage vertical à commande numérique SMTCL VMC850Q Centre de tournage 2
Centre d'usinage vertical à commande numérique SMTCL VMC850Q Centre de tournage 3
◆ Sens de qualité supérieure, les demandes des clients passent en premier

◆ 30 ans + d'histoire de R&D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie avec capacité de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures sur 24 en ligne)

◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien

◆ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production

À propos de nous :

Bienvenue à nous rendre visite !
Centre d'usinage vertical à commande numérique SMTCL VMC850Q Centre de tournage 4
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.
Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :
FAQ :
Centre d'usinage vertical à commande numérique SMTCL VMC850Q Centre de tournage 5
Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.

Q2. Quels sont les principaux produits de votre entreprise ?

Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?

Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.
Q4 : Quelles sont vos conditions de garantie ?

Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?

Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?

Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.
Q8 : Quelles sont les conditions de paiement ?

T/T 30 % d'acompte à la commande, 70 % de paiement du solde avant expédition. lettre de crédit irrévocable à vue
